175mm加长型复印机耗材管导结构件

　　在办公影像设备的走丝路径优化场景中，这类加长管导结构件的应用，核心是解决高速走丝工况下的丝材偏移问题。日常办公场景里的复印设备，尤其是承担大印量连续作业的机型，走丝路径的稳定性直接决定成像质量与耗材使用寿命，丝材一旦在运行过程中偏移进入线轴与装置的间隙，轻则造成丝材缠绕卡滞，中断连续复印作业，重则刮蹭成像组件造成不可逆的硬件损伤，带来额外的维护成本。

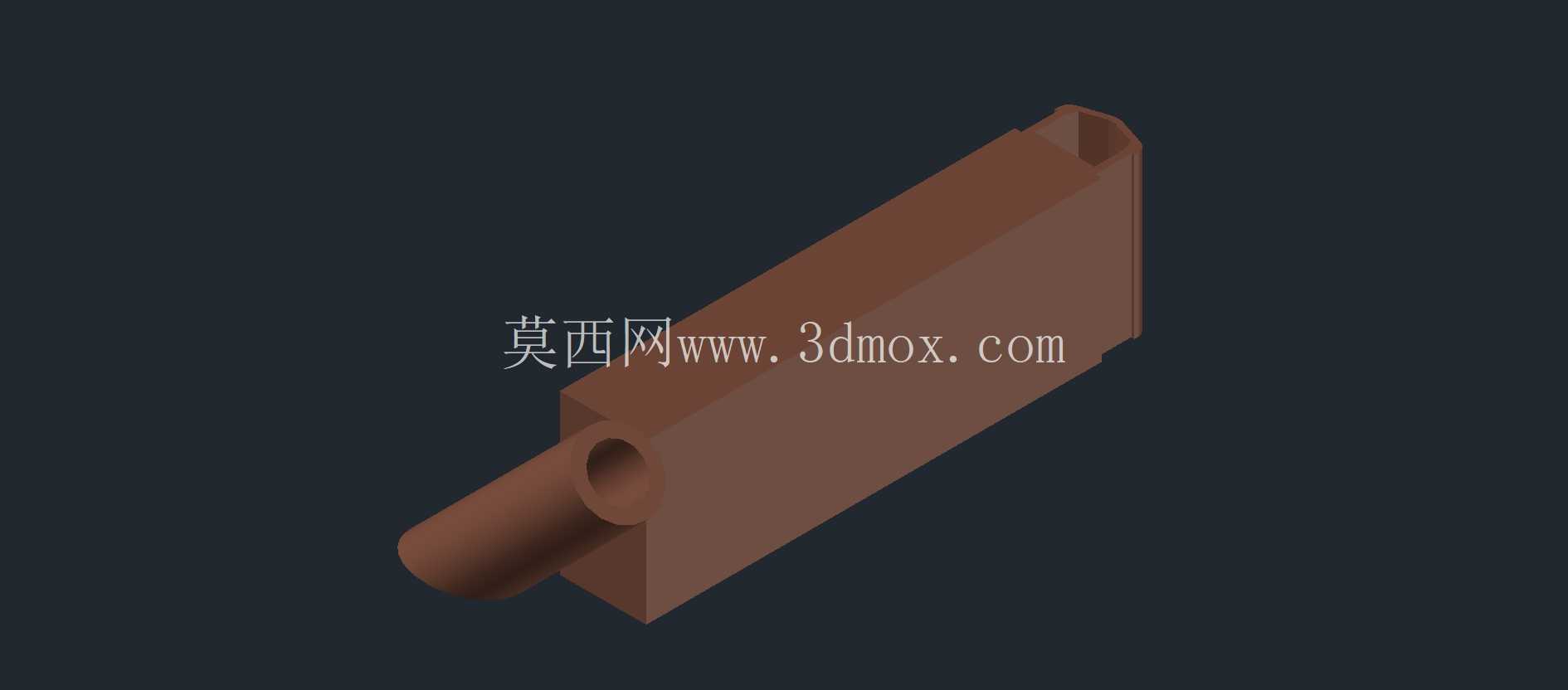

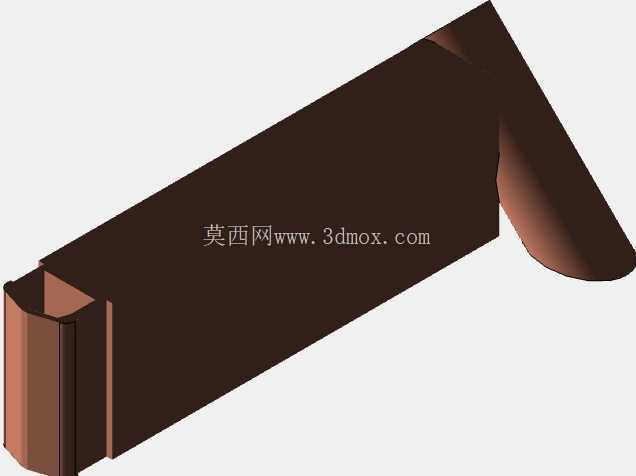

　　从实际功能特性来看，这款管导采用一体化的长条形基体设计，主体为规整的长方体安装基座，一端延伸出同轴的圆柱形导向接口，整体长度控制在175mm，这个尺寸是经过多轮走丝路径模拟确定的：常规长度的管导仅能覆盖线轴出口到转向轮的前半段路径，后半段无约束的丝材在高速往复运动时，会因为自身张力波动产生径向摆幅，尤其是在设备启停、走丝速度切换的瞬间，摆幅会进一步放大，很容易卡入线轴与安装架的缝隙中。加长后的管导可以将导向覆盖范围延伸至靠近转向轮的位置，全程约束丝材的径向位移，从物理层面阻断丝材偏移卡入间隙的可能。

　　设计过程中，首先要匹配现有设备的安装边界，基座部分的截面尺寸完全适配原有管导的安装卡槽，不需要对设备原有安装位做任何改造，就能直接替换原有短款管导，降低现场维护的改造成本。导向内孔的直径严格匹配对应规格丝材的外径，预留的间隙控制在0.2mm以内，既不会因为间隙过小造成丝材运行阻力过大，加剧丝材磨损，也不会因为间隙过大失去径向约束作用。圆柱形导向接口的端部做了圆角过渡处理，避免丝材在穿丝过程中被锐边刮毛，减少丝材起毛断丝的概率。基座侧面设计有定位卡槽，安装时可以直接卡入设备的安装支架，不需要额外的紧固件固定，拆装维护时只需要沿卡槽方向拔出即可，大幅缩短日常维护的更换时间。

　　从材质选型的角度，这类管导需要兼顾耐磨性能与自润滑特性，因为丝材在管导内长期高速滑动，如果材质耐磨性能不足，内孔会很快被磨出沟槽，反而会刮伤丝材表面，造成走丝卡顿；如果材质摩擦系数过高，会增大丝材的运行阻力，导致走丝张力不稳定，影响成像质量。因此设计时优先选用低摩擦系数的耐磨工程塑料，不需要额外添加润滑脂就能满足长期使用的耐磨要求，同时材质本身具备一定的韧性，在设备运输或者日常搬动产生轻微磕碰时，不会像脆性材质那样出现开裂崩缺的问题。

　　在实际安装验证过程中，需要重点确认管导的出口端与线轴、转向轮的同轴度，安装完成后手动穿丝测试，确认丝材在管导内滑动顺畅无卡滞，运行过程中无异常摩擦声响。对比原有短款管导的使用效果，加长后的结构可以将丝材卡入间隙的故障概率降低90%以上，尤其适合大印量连续作业的办公场景，比如文印店、企业集中打印中心这类日均印量较大的使用环境，能够有效减少设备故障停机时间，降低日常维护的频次。同时，因为管导全程约束丝材的运行路径，丝材的张力波动更小，成像过程中的丝材定位精度更高，复印成品的线条清晰度、色彩均匀度也会有相应的提升，不会因为丝材小幅偏移出现局部发虚、线条错位的问题。

　　另外，这款管导的加长设计并没有过度增加结构重量，整体壁厚控制在合理范围内，既保证了结构强度，长期使用不会因为丝材的长期摩擦出现变形，也不会因为重量过大给安装支架带来额外的负载，不会影响原有设备的结构稳定性。导向接口的外圆尺寸也做了适配设计，和原有设备的密封护套完全匹配，不会出现护套无法安装的问题，保证走丝路径的密封性，避免外界的粉尘、纸屑进入管导内部，磨损丝材或者堵塞内孔。
