表面贴装电子设备固定用12毫米卷轴夹结构

　　在表面贴装类固态电子设备的组装与固定工序中，卷轴类载具的定位可靠性直接影响贴片工序的走带精度，也关系到设备长期运行过程中载带接驳位置的稳定性，这类卷轴夹正是针对小尺寸卷轴的安装固定需求开发的专用定位构件。不同于常规大直径卷轴的锁紧结构，12毫米规格的卷轴夹需要兼顾安装空间紧凑性、装拆便捷性与夹持可靠性，避免在设备振动、走带拉力作用下出现卷轴偏移、松脱的问题。

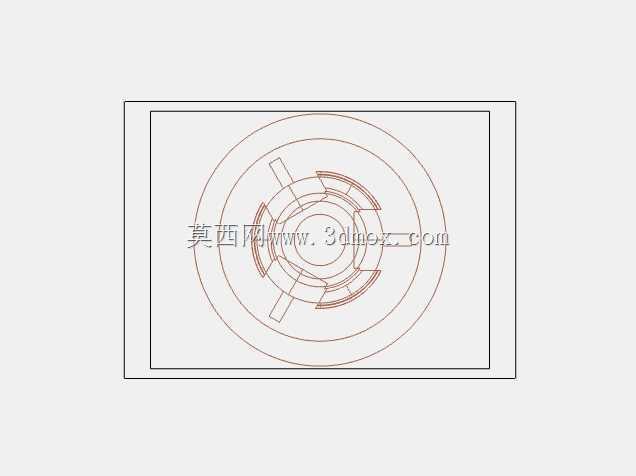

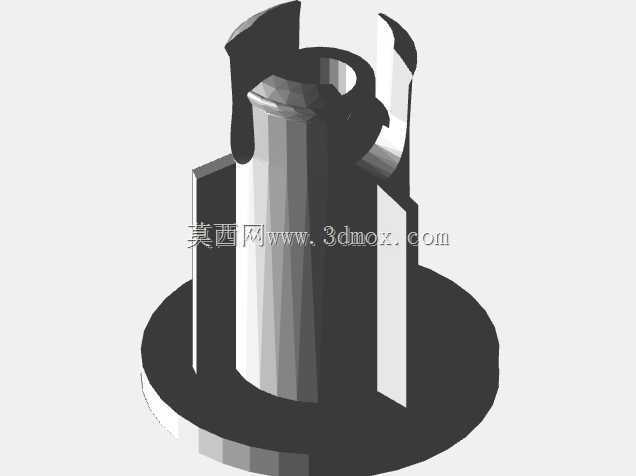

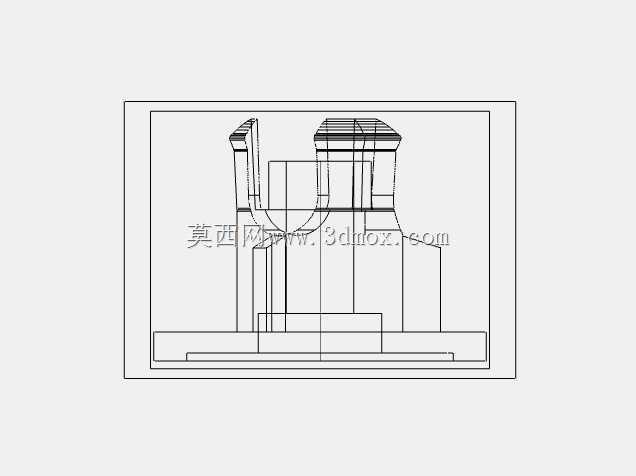

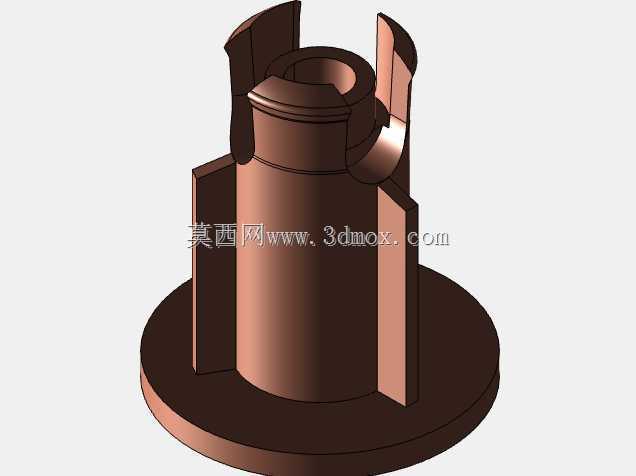

　　从结构设计逻辑来看，该构件采用底部圆盘作为安装基准面，圆盘直径大于主体柱身直径，能够在安装时提供足够的支撑接触面积，分散夹持状态下的应力集中，避免安装面局部压强过大导致的基板变形。主体柱身采用中空结构设计，一方面可以降低构件整体重量，减少材料消耗，另一方面中空内腔可适配对应直径的卷轴芯轴，实现径向定位，保证卷轴转动时的同轴度，减少走带过程中的径向跳动。柱身周向分布的多组弹性卡爪是核心功能结构，卡爪沿柱身轴向延伸，顶端设置向内收拢的限位勾边，当卷轴套入柱身后，卡爪在自身弹性形变作用下向外撑开，待卷轴安装到位后，卡爪回弹勾住卷轴上端面，实现轴向限位，无需额外的锁紧螺钉或压盖，即可完成卷轴的快速装夹，大幅提升换卷操作的效率。

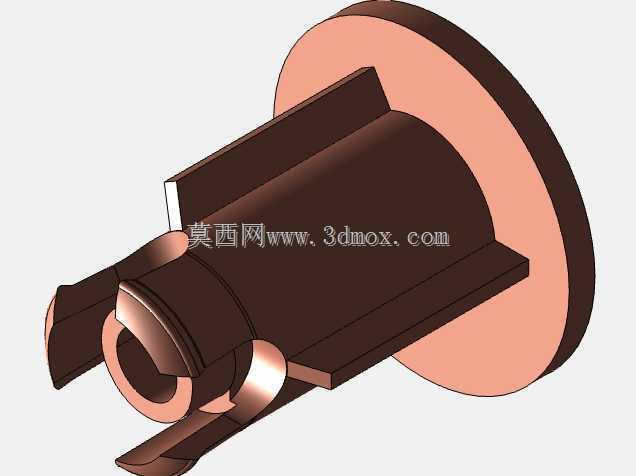

　　考虑到表面贴装设备内部的安装空间通常较为局促，该卷轴夹的整体外形做了针对性的避让设计：卡爪外侧的凸起筋条沿轴向布置，既可以提升卡爪的结构强度，避免反复装拆导致的卡爪塑性变形，又能在卷轴套入过程中起到导向作用，让卷轴可以顺着筋条顺滑滑入安装位置，不会出现卡滞。相邻卡爪之间预留了足够的形变间隙，保证卡爪在撑开过程中不会出现结构干涉，同时间隙也可作为排屑通道，避免生产环境中的焊锡渣、灰尘等杂物堆积在卡爪活动位置，导致卡爪弹性失效。

　　在安装边界方面，底部圆盘的厚度经过反复校核，既保证足够的结构刚性，在拧紧固定螺丝时不会出现圆盘翘曲，又尽可能压缩轴向安装尺寸，减少对设备内部Z向空间的占用。柱身的有效夹持长度匹配12毫米卷轴的标准轴向宽度，保证卷轴安装后不会出现轴向窜动，同时卡爪顶端的勾边伸出长度控制在合理范围，既能够提供足够的轴向锁紧力，又不会在拆卸卷轴时因为勾边过长导致拆卸困难，操作人员只需用手指轻压卡爪外侧即可解除限位，快速取下空卷轴。

　　从实际应用场景出发，这类卷轴夹不仅适用于表面贴装固态电子设备的载带卷轴固定，也可用于其他小尺寸卷状物料的定位场景，比如标签带、小型绝缘胶带卷的固定安装。构件的材质选择兼顾了耐磨性与弹性要求，能够承受上万次的卷轴装拆操作而不出现明显的性能衰减，卡爪的弹性形变范围经过严格测算，在最大撑开直径下的应力远低于材料的屈服强度，不会出现永久性形变。中空柱身的内径尺寸与标准卷轴芯轴的公差配合采用间隙配合设计，保证卷轴在转动过程中不会出现卡顿，同时配合间隙控制在极小范围，避免卷轴转动时的晃动影响走带精度。在结构细节处理上，所有棱角位置都做了小圆角过渡，避免操作人员在装拆卷轴时被锐边划伤，也避免卷轴安装过程中锐边刮伤载带，导致物料损耗。底部圆盘上预留的安装孔位适配标准的螺丝固定规格，可以直接安装在设备的基板或者安装支架上，无需额外制作转接板，降低设备改装的成本与周期。
