复古黄铜航海罗盘结构设计方案

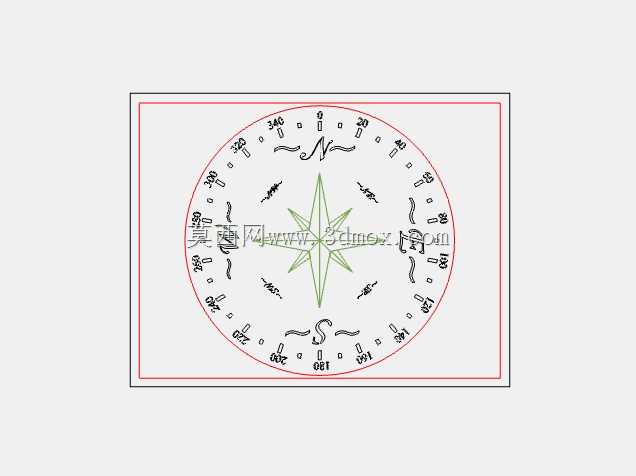

这款方位指示构件的设计，最初是为小型木质船舶近岸航行的方位校准需求开发，同时兼顾户外探险、复古陈设场景的使用需求，核心功能是在无电子信号的环境下，依托磁敏元件与地磁场的耦合作用提供稳定的方位基准。整体盘面采用5英寸标准圆形作为基准轮廓，所有构件均以该圆形边界为基准做等比例缩放设计，安装时可直接嵌入同尺寸的预制安装槽，无需额外调整安装位的适配尺寸，盘面边缘预留的1.2mm凸边可直接卡入安装基座的卡槽，无需额外紧固件即可完成初步固定，大幅降低现场安装的调整工作量。

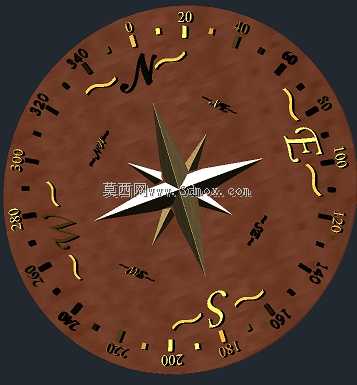

盘面刻度采用双制式排布，外圈为0-360度全周角度刻度，刻度线做0.5mm深度的蚀刻处理，避免长期摩擦导致刻度磨损，内圈标注八个主方位标识，字符采用凸起式黄铜铸造成型，字符高度3mm，在常规光照条件下可快速识别方位信息。中心的磁针组件采用分体式独立结构设计，黄铜衬托作为磁棒的承载基体，磁棒嵌入衬托的预制槽内做过盈配合固定，避免航行过程中船体颠簸导致磁棒移位，磁针的旋转轴采用硬质合金尖点支撑，转动阻尼控制在0.02N·m以内，既可以保证磁针转动灵活快速指向磁北方向，又能避免船体晃动时磁针出现过度摆动导致读数困难。

设计过程中特意将所有功能部件做独立拆分，每个零件均可单独拆卸更换，当某一部件出现磨损或损坏时，无需整体更换整个罗盘，仅需替换对应故障零件即可，大幅降低后期维护成本。盘面基底采用硬质实木材质做基底，表面做防水封层处理，可适应高湿度的海上作业环境，避免长期受潮导致盘面变形，黄铜构件表面做钝化防氧化处理，长期暴露在盐雾环境下也不会出现明显锈蚀，保证刻度与方位标识的长期可读性。

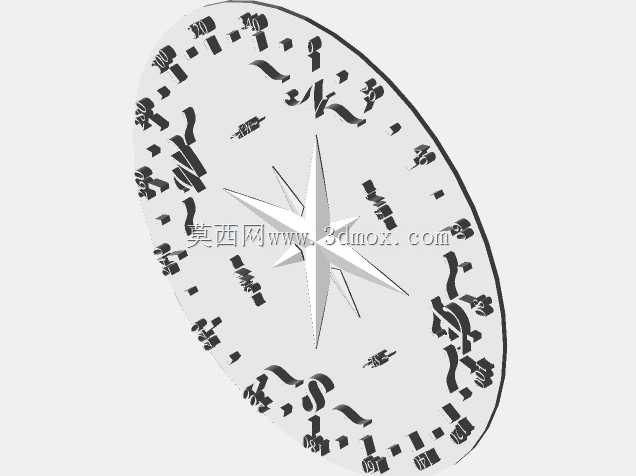

针对3D打印制作的适配需求，所有零件的壁厚均控制在1.2mm以上，最小转角半径不小于0.3mm，无悬空大于45度的无支撑结构，可直接在主流FDM、光固化3D打印机上完成制作，无需额外添加复杂支撑结构，打印完成后仅需简单去除支撑毛刺即可完成组装。实体结构的设计保证了模型可直接导入各类CAM编程软件做加工路径生成，可直接用于数控雕刻、铣削加工的实物制作，加工完成的成品可直接安装在小型船舶的驾驶台、户外探险装备的固定位，也可作为复古风格的陈设摆件使用。

磁针的平衡调校结构设置在衬托底部，通过配重铜钉的位置调整，可适配不同纬度地区的地磁场倾角，避免磁针出现一端蹭到盘面的卡顿问题，保证在不同地域使用时都能保持水平转动状态。盘面的方位标识做了复古风格的艺术化处理，在保证识别性的前提下兼顾装饰效果，无论是作为功能性导航工具还是装饰摆件，都能适配对应的使用场景。安装基座的预留接线槽位可扩展加装夜光照明组件，在夜间无光照环境下也可清晰读取刻度数值，扩展了产品的适用场景，从日间航行延伸到夜间作业场景都可正常使用。
