3.2KW400Hz水冷高频电主轴结构设计

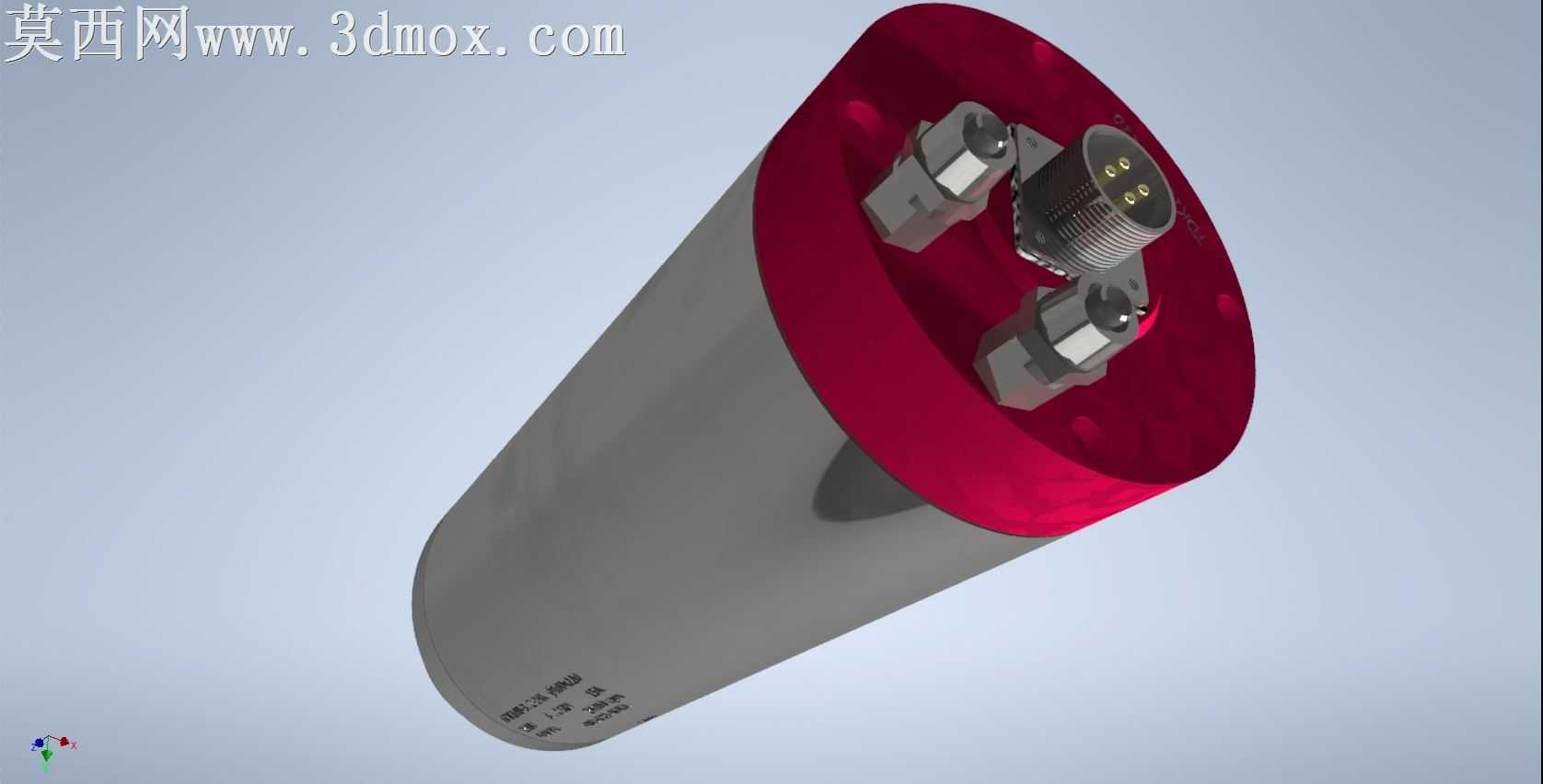

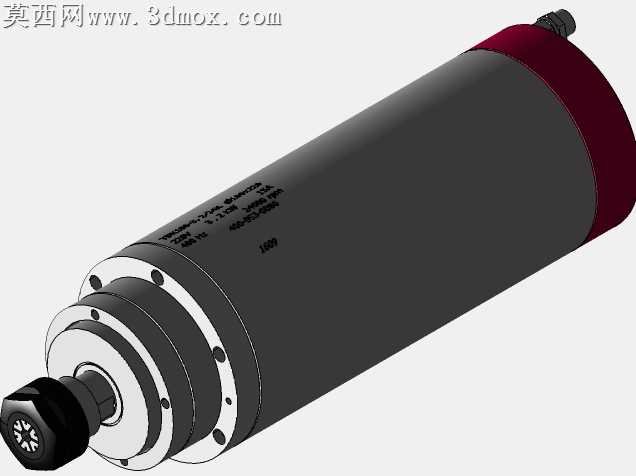

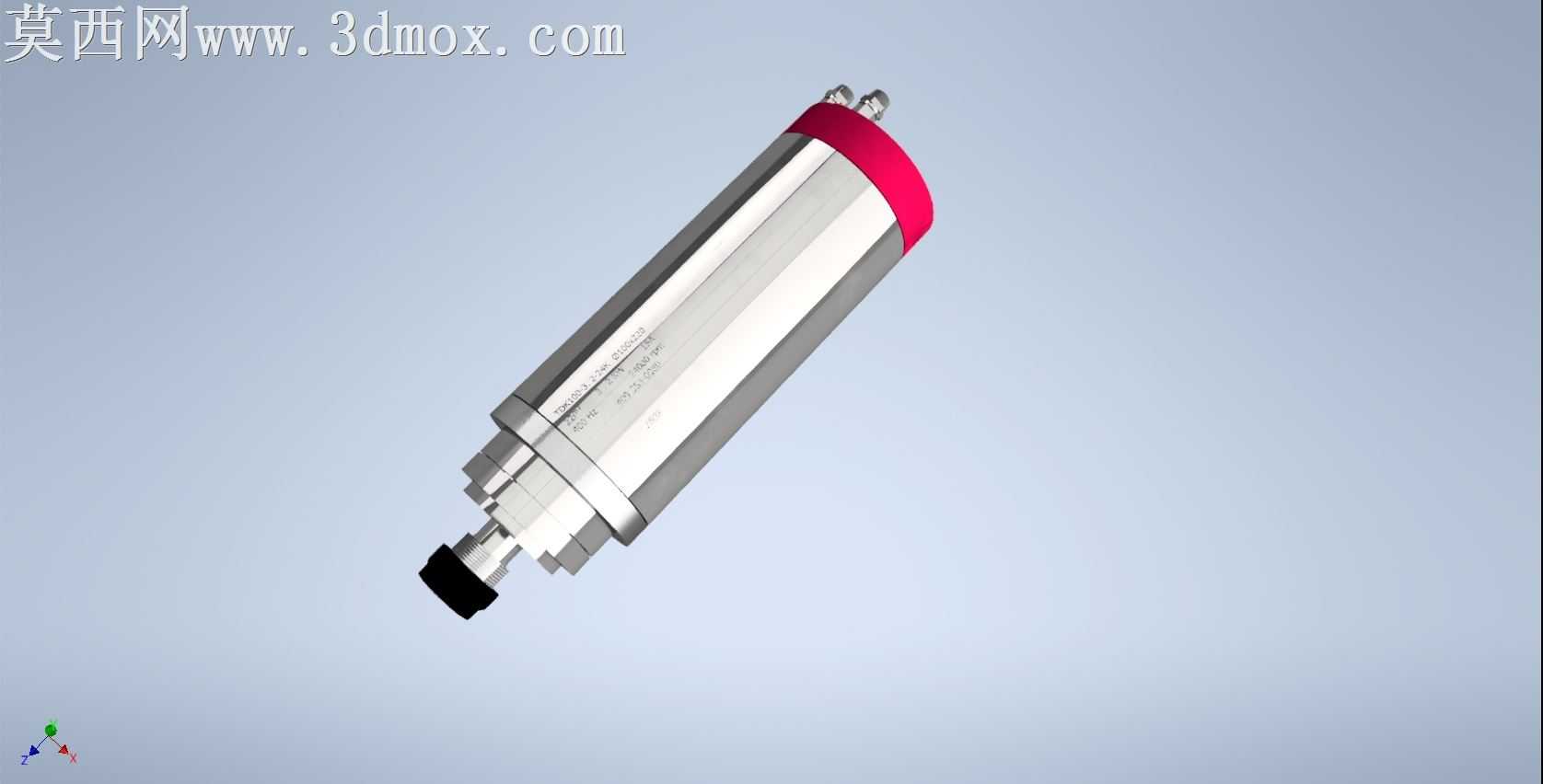

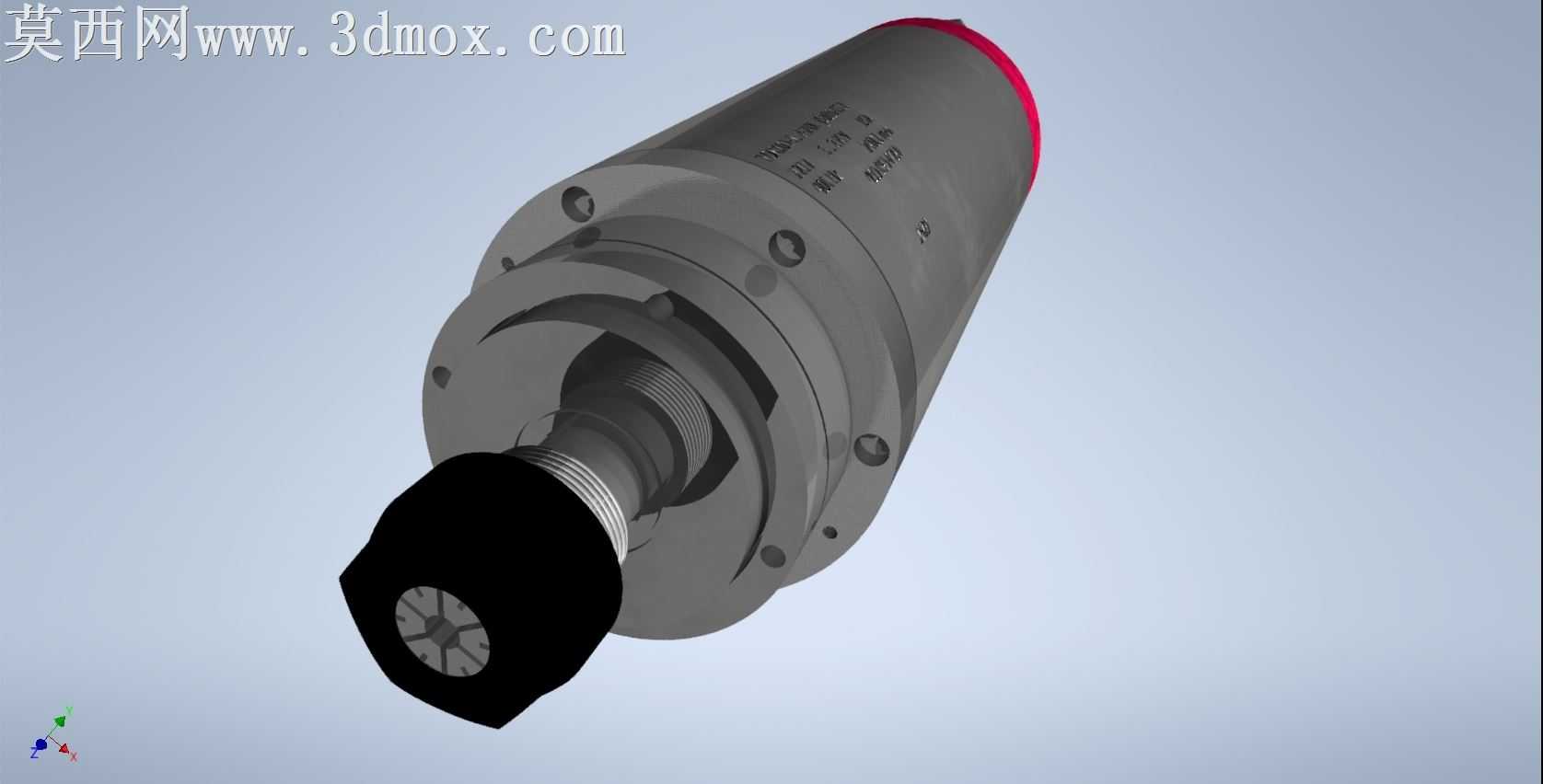

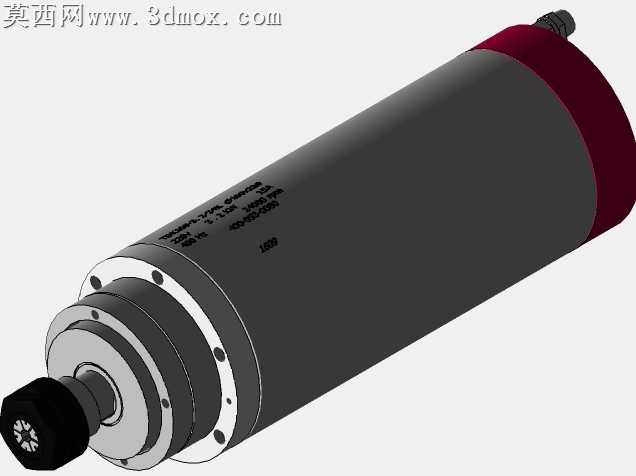

本模型为3.2KW功率规格、400Hz工作频率的水冷式高频电主轴三维设计成果，建模过程中严格遵循电主轴实际工程设计逻辑，先完成核心功能部件的参数化搭建：首先构建主轴核心回转轴系，匹配对应功率下的轴径尺寸、轴承安装位结构，还原前端刀具装夹部位的锥面配合结构、锁紧螺母的螺纹细节，保证轴系各部件的装配间隙符合高速回转的设计要求。其次搭建主轴的壳体结构，区分前端法兰安装位、中部定子固定腔、后端密封端盖的不同结构特征，在壳体内部预留水冷循环流道的对应空间，还原水冷结构的环形腔体布局，保证冷却介质可环绕定子区域实现均匀换热，匹配高频高速运转下的散热需求。建模过程中对各部件的材质进行了区分设置：主轴回转芯轴采用合金结构钢材质，赋予金属哑光质感与加工面的细腻纹理；壳体部分采用硬质铝合金材质，还原表面阳极氧化后的深灰金属质感；前端刀具装夹部位的锁紧结构采用发黑处理的钢材材质，呈现深黑哑光的表面效果；后端密封端盖处的红色密封胶圈采用橡胶材质，赋予半哑光的弹性材质质感。渲染环节采用柔和的工业产品布光方案，主光源从斜上方投射，突出主轴壳体的曲面轮廓与各部件的装配层次，辅助光源补光消除结构暗部阴影，清晰呈现前端装夹结构、法兰安装孔、壳体表面标识刻印的细节特征。设计过程中充分考虑电主轴的实际应用场景，针对CNC加工场景下的高速回转需求，优化了轴系的同轴度结构设计，水冷流道的布局避开了轴承安装位，避免冷却介质对轴承运转温度的干扰，各连接法兰的安装孔位按照通用安装标准设计，保证模型的结构合理性与工程参考价值，整体模型完整还原了水冷高频电主轴的内外结构特征，各部件装配关系清晰，无结构干涉问题。
