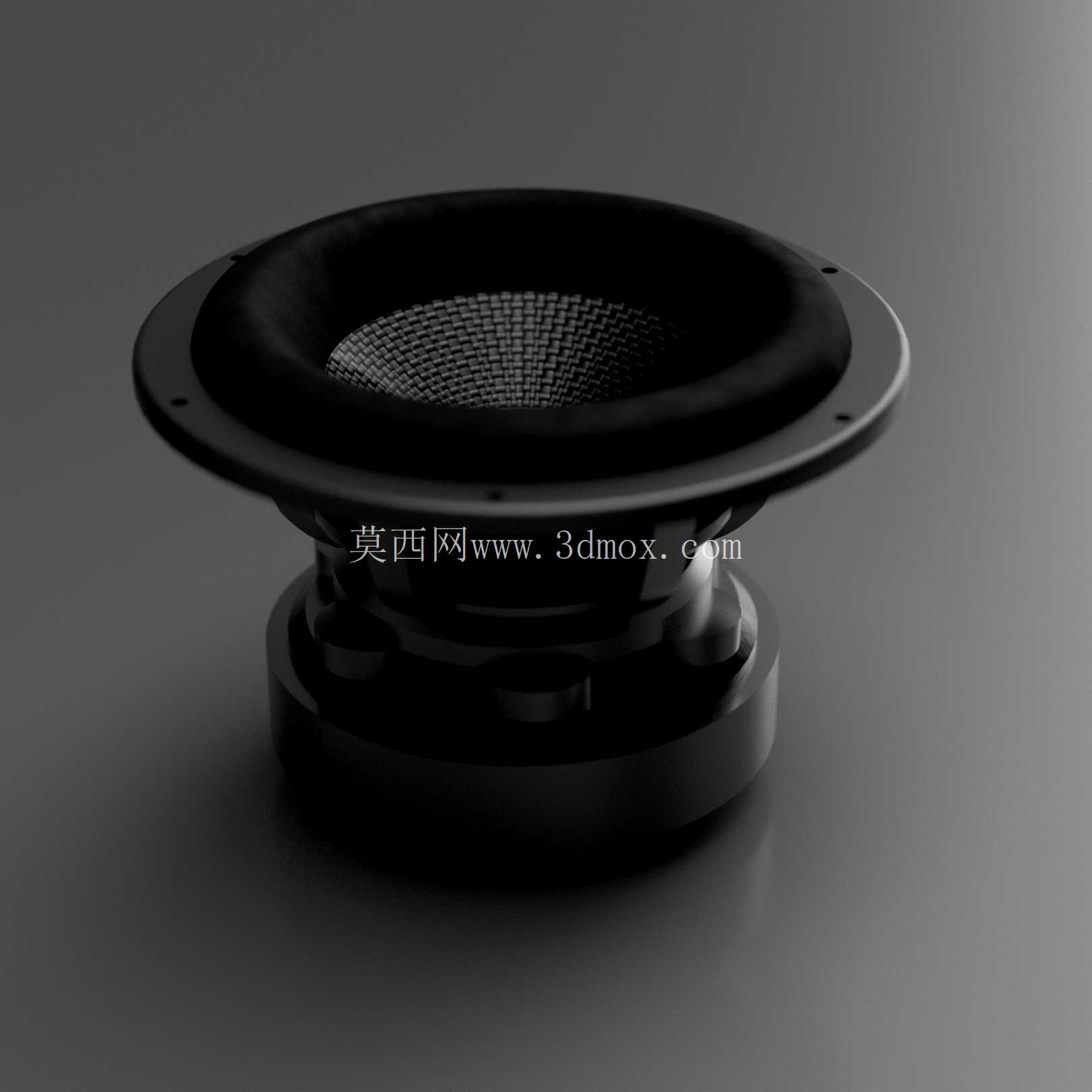

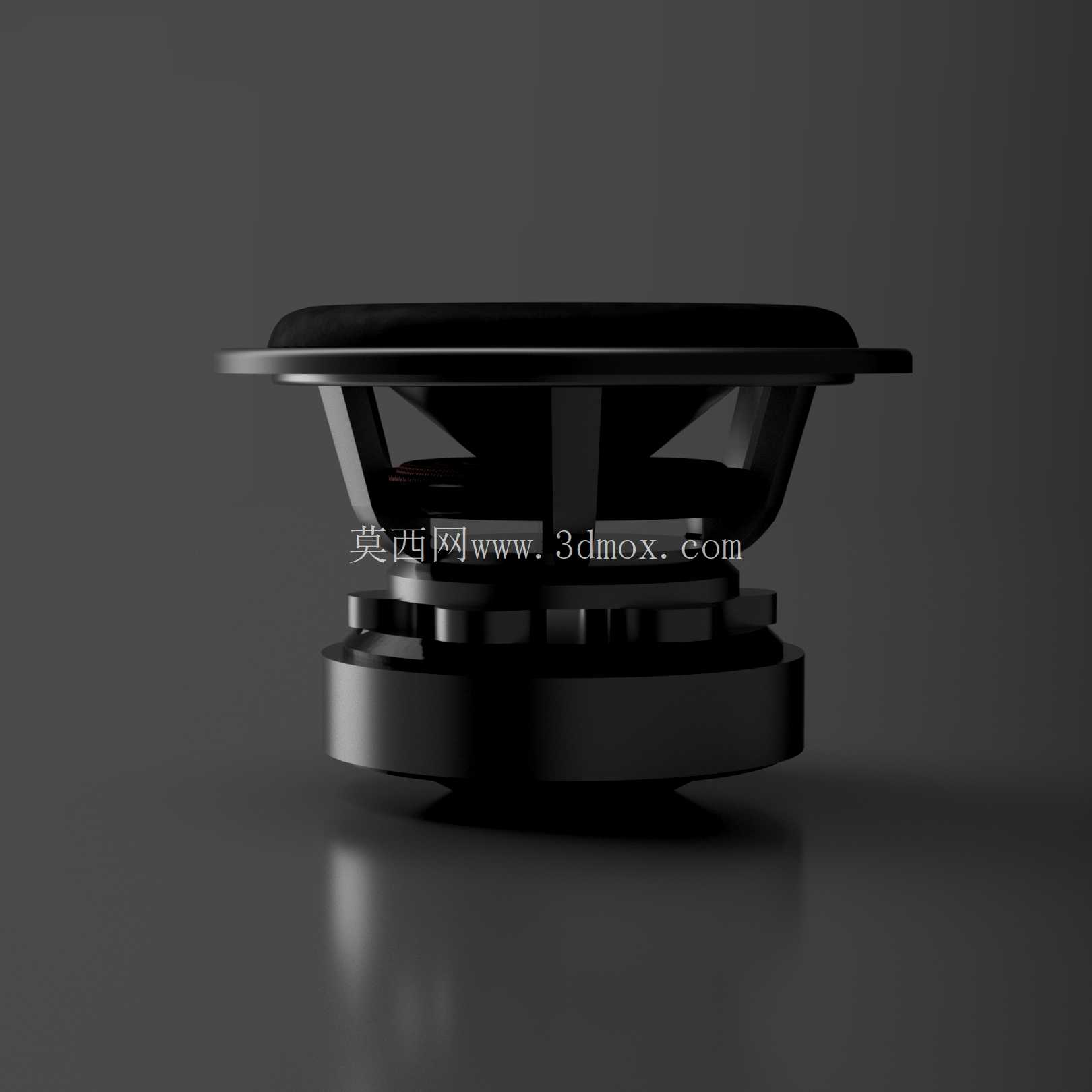

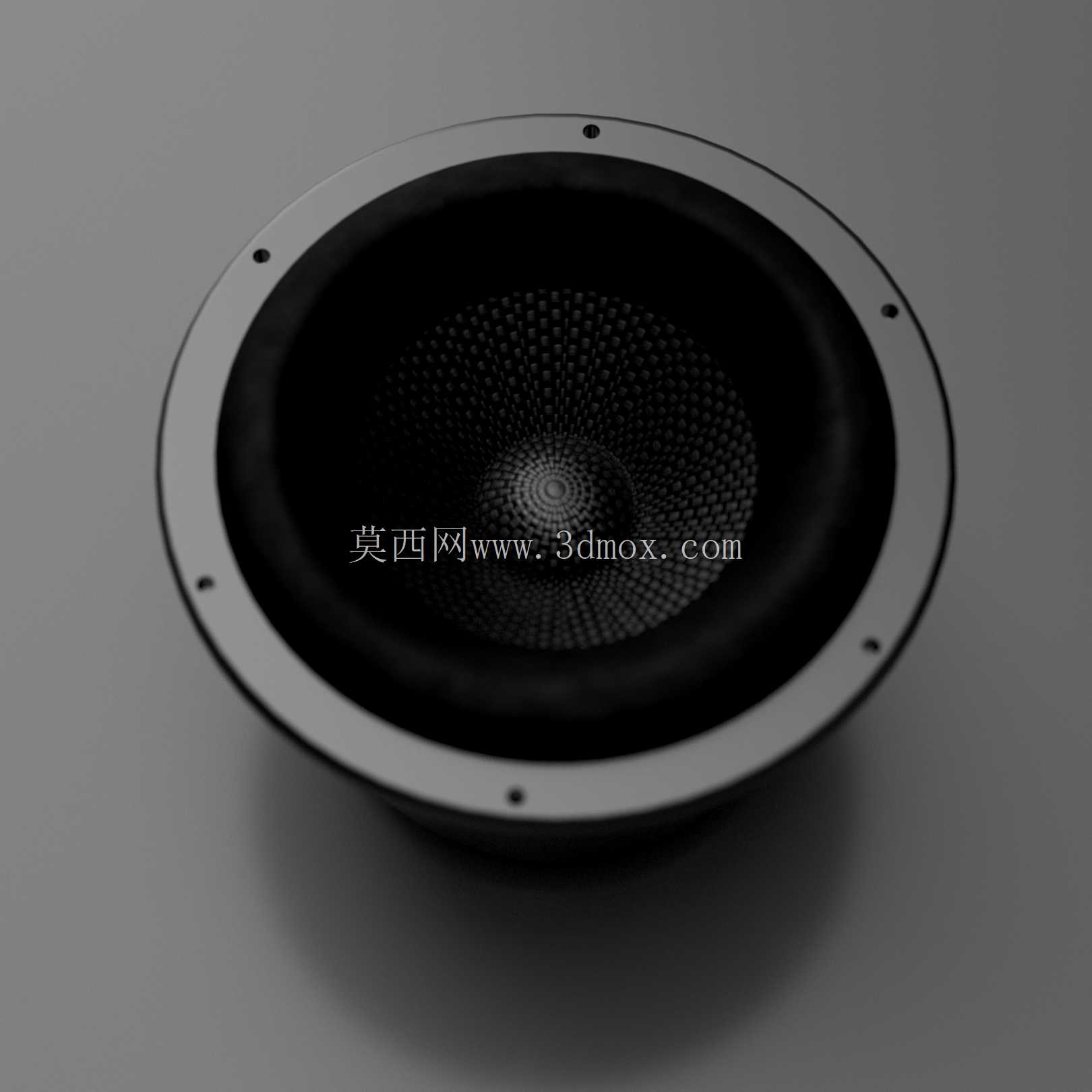

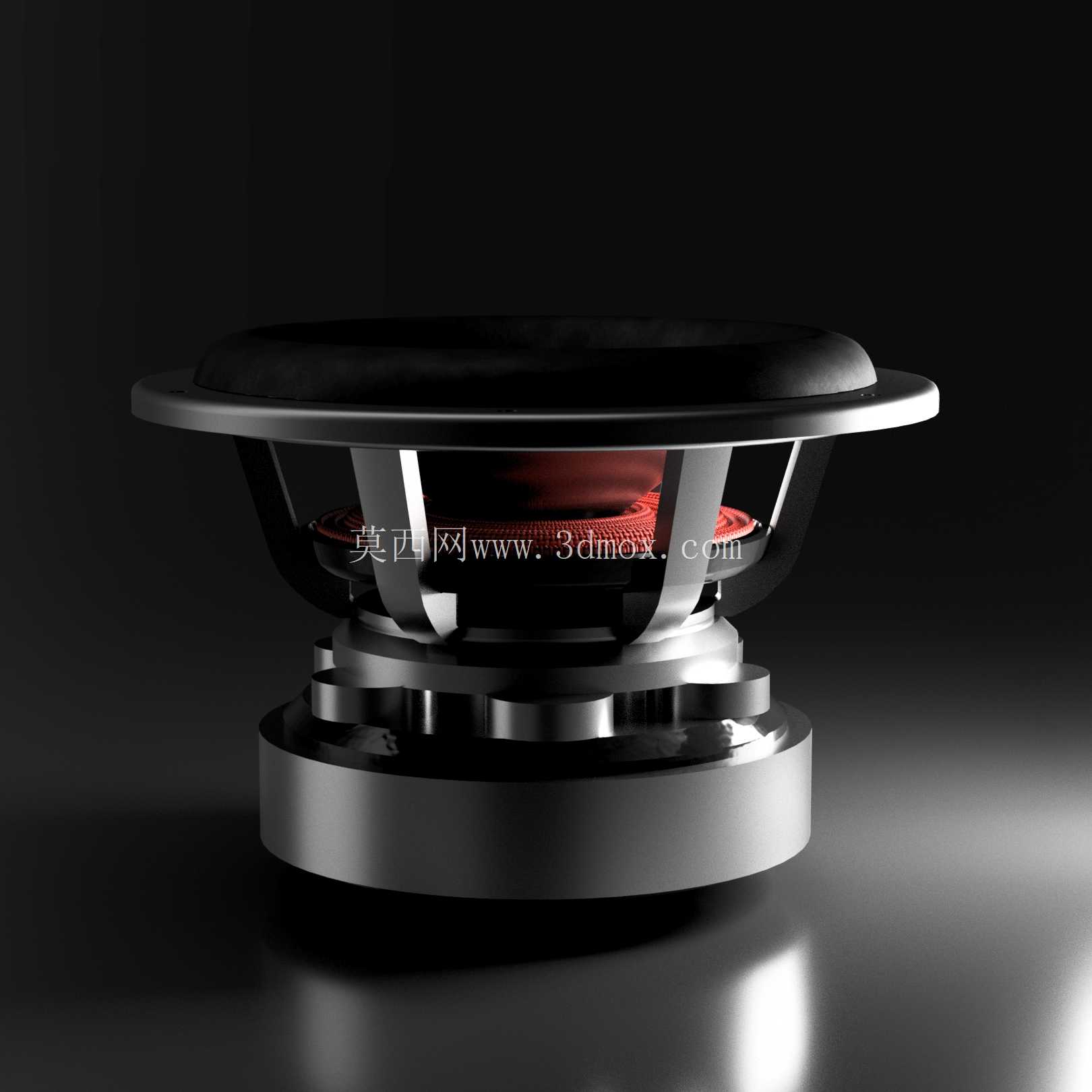

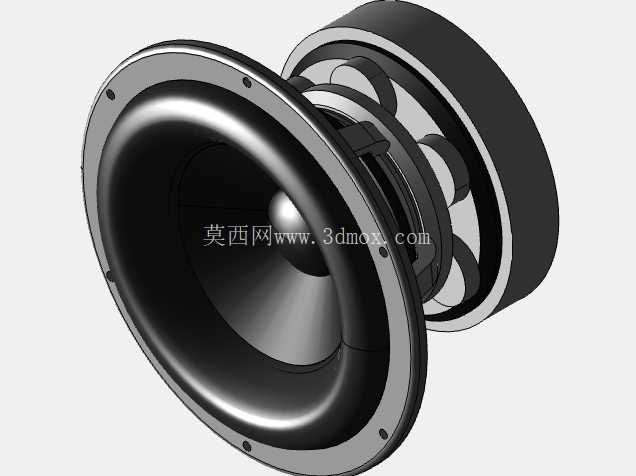

7英寸低音扬声器单元三维结构模型

在民用音频设备、专业音响系统、车载影音改装、家庭影院搭建等场景中，低音单元作为负责低频信号重放的核心部件，其结构设计合理性直接决定整套音响系统的低频下潜深度、瞬态响应表现与大动态下的失真控制水平。这款7英寸规格的低音单元，建模过程完全参照原厂公开的产品尺寸参数完成，所有配合面、安装边界均还原实物的公差匹配逻辑，可直接用于音箱箱体的结构适配设计、声学仿真模拟、产品外观渲染展示等工作。

从结构组成来看，该单元采用锥盆式振膜设计，折环选用耐疲劳的橡胶材质，建模时还原了折环的半圆弧截面结构，这一结构能够保证振膜做长冲程往复运动时的横向稳定性，避免大音量下振膜出现偏振导致的擦圈问题。振膜下方的定心支片采用多波纹结构设计，建模时精准还原了支片的波纹数量、厚度与支撑角度，该部件负责为音圈提供径向的复位支撑力，保证音圈在磁隙内始终保持居中位置，同时配合折环共同约束振膜的运动行程，避免冲程超限导致的部件损坏。

磁路系统部分，模型还原了外置式铁氧体磁钢的结构，包含T铁、华司、磁环三个核心磁路部件，三者的配合面均做了同轴度约束建模，磁隙宽度严格按照实物参数设置，能够直观展示音圈在磁隙内的装配位置与运动空间。盆架采用高强度冲压金属结构，建模时还原了盆架上的镂空散热孔、安装固定孔位、弹波与折环的压合台阶结构，其中安装孔位的孔距、沉孔深度均与实物一致，设计箱体时可直接匹配对应的安装沉台，无需二次核对尺寸。

实际工程应用中，该模型可用于倒相式音箱、密闭式音箱的箱体容积仿真计算，通过导入模型到声学仿真软件中，可直接提取振膜的有效辐射面积、等效振动质量等参数，辅助完成分频器的匹配设计与箱体倒相管的参数计算。对于结构设计从业者而言，模型中各部件的装配约束关系完全按照实际生产的装配逻辑设置，包含磁路压合、盆架与磁路的铆接、振膜与音圈的粘接、折环与定心支片的固定等装配层级，可直接用于拆解演示装配工艺，也可作为同类低音产品结构设计的参考基准。

安装边界方面，该单元的外径尺寸、安装孔位分布、沉台深度均严格对应实物参数，设计箱体面板时，只需按照模型提取的开孔尺寸、固定孔位坐标进行加工，即可实现单元的无缝装配，无需额外调整。模型同时还原了单元背部的接线端子结构，包含端子的间距、接线柱的直径与突出高度，可用于配套接线端子座、音箱内部走线的空间避让设计，避免装配时出现线材干涉、端子与箱体内部加强筋碰撞的问题。

从功能特性来看，7英寸的振膜尺寸兼顾了低频下潜能力与中频响应的衔接性，既能够在小容积箱体内实现足够的低频量感，也不会因为振膜尺寸过大导致中频响应过于浑浊，适合作为二分频书架箱的低音单元、家庭影院系统的环绕箱单元，或是桌面有源音箱的主发声单元。建模过程中对振膜的曲面弧度做了精准还原，该弧度经过原厂声学优化，能够有效分割振膜在高频段的分割振动，降低中高频段的失真水平，模型中可直接提取振膜的曲面参数用于声学仿真的振膜刚性分析。
