SEAS Prestige 8英寸低音扬声器单元结构

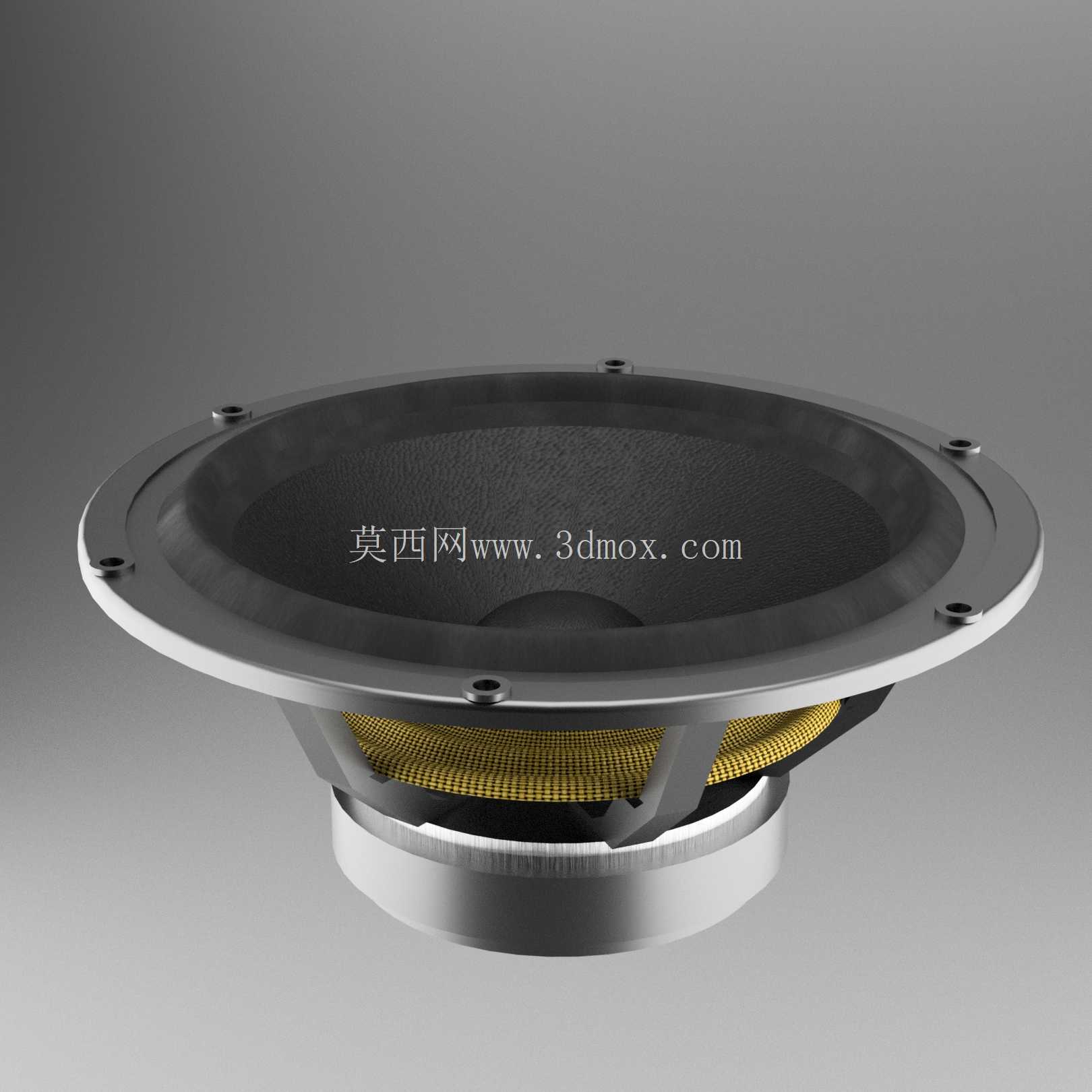

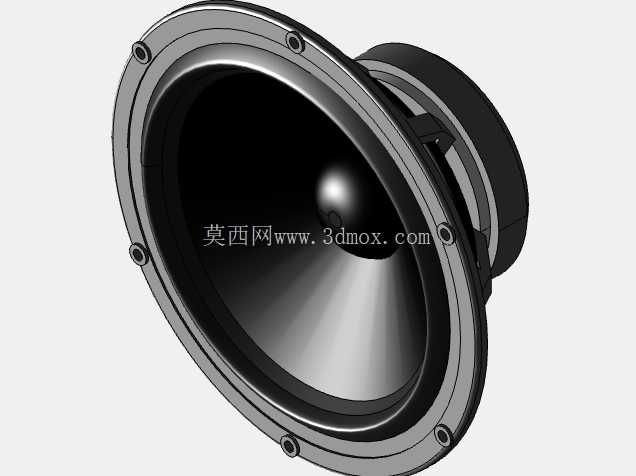

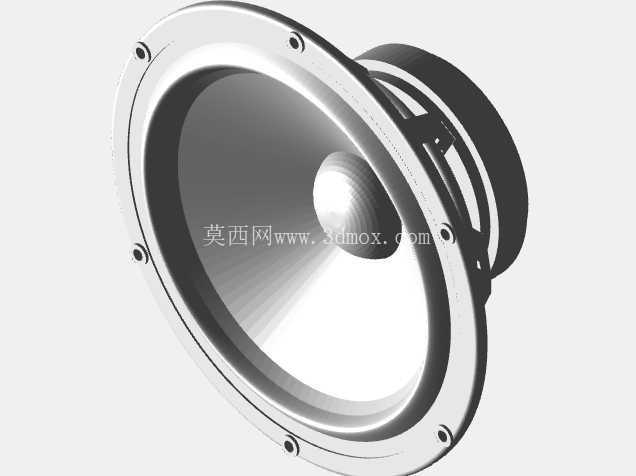

在民用HiFi音响、专业监听音箱、家庭影院多声道系统的开发环节中，低音单元的结构还原度直接决定了箱体仿真的准确度，很多初入行的结构工程师在做音箱建模时，往往只关注单元的正面安装尺寸，忽略了背部磁路结构、弹波支撑结构的空间占用，最后做出来的箱体要么磁钢碰到后腔加强筋，要么接线端子的出线空间被压缩，甚至出现单元安装后盆架与箱体前障板的倒角干涉，反复打样调整浪费大量的开模成本。这款8英寸低音单元的三维结构，完全按照厂商公开的实物测量尺寸搭建，覆盖了从正面安装法兰到尾部磁路总成的全部细节，能直接导入箱体设计的装配环境中做干涉检查，不用再反复核对二维图纸上的零散尺寸。

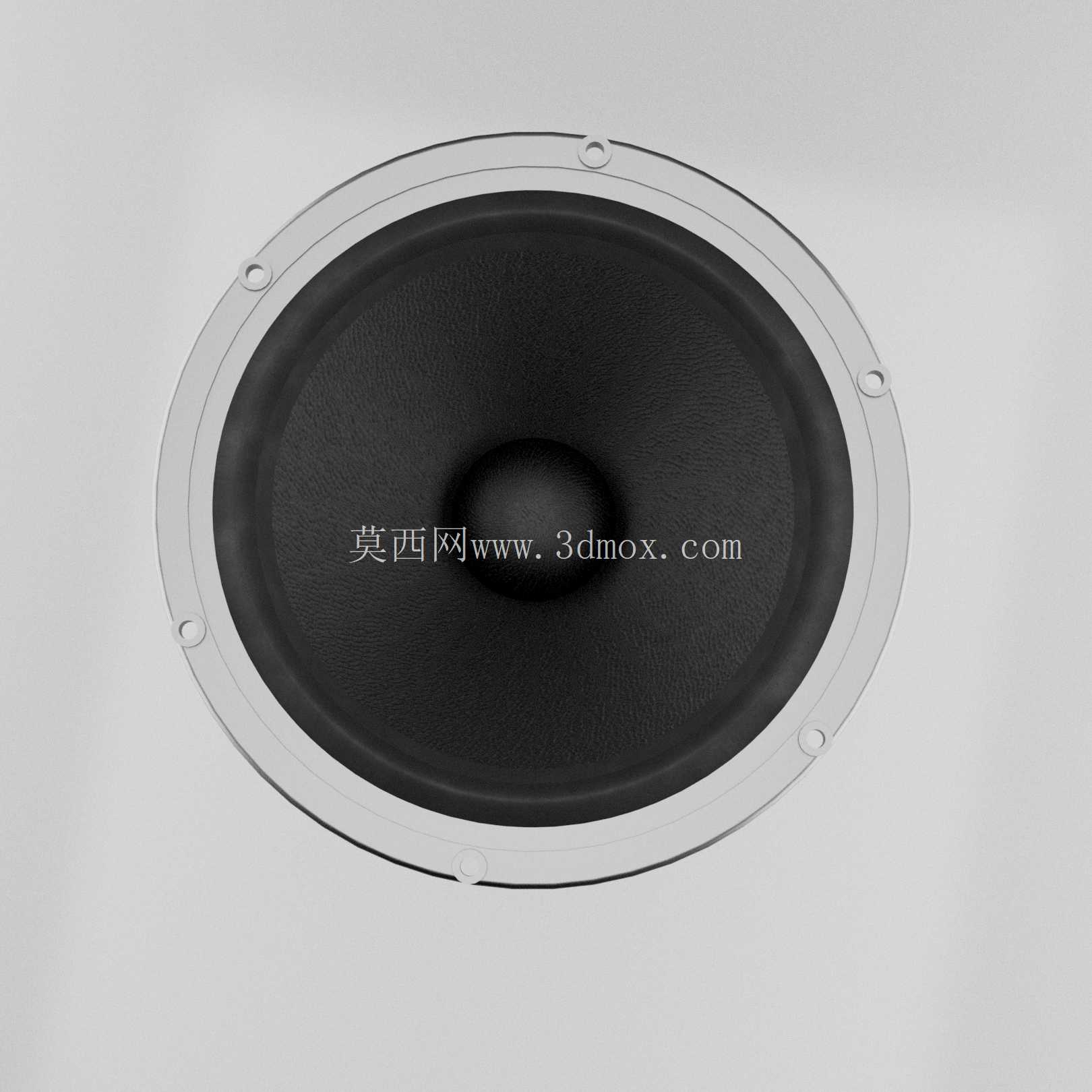

从实际使用场景来看，这类8英寸涂覆纸盆低音单元，多用于两分频书架箱的低频回放、三分频落地箱的中低频衔接，也有不少车载音响改装、小型线阵阵列模块会选用同规格单元，它的频响下限通常能覆盖到30Hz-4kHz区间，和常见的1英寸丝膜高音、4英寸中音单元的分频点衔接非常顺畅，不需要做太复杂的分频网络补偿。在做结构设计时，首先要关注的就是安装法兰的边界尺寸：这款单元的法兰为圆形冲压钢结构，一圈均匀分布6个沉头安装孔，孔位的节圆直径、沉头孔的深度都做了精确还原，设计前障板时，开孔直径要比盆架的颈部直径大0.2-0.3mm的安装间隙，沉头孔的位置要避开法兰的冲压加强筋，不然螺丝锁紧时会出现盆架变形，导致单元偏心，工作时出现擦圈的问题。

单元的核心振动部分，采用了掺有碳纤维的涂覆纸盆振膜，折环为丁基橡胶材质，三维结构里还原了折环的半圆弧度、振膜表面的阻尼涂层厚度，这部分的尺寸直接关系到腔体的内容积计算——很多工程师算箱体容积时只算振膜的有效辐射面积，忽略了折环向后运动时占用的腔体空间，最后做出来的箱体调谐频率和仿真值偏差超过15%，低频要么发闷要么拖尾。弹波部分的结构也做了完整还原，包括定心支片的波纹数量、编织纹理的厚度，弹波下方的引线走线槽也做了细节刻画，在设计箱体内部的吸音棉填充位置时，要注意避开弹波的运动行程，不能让吸音棉碰到弹波或者引线，不然工作时会产生异音，甚至磨断引线造成单元损坏。

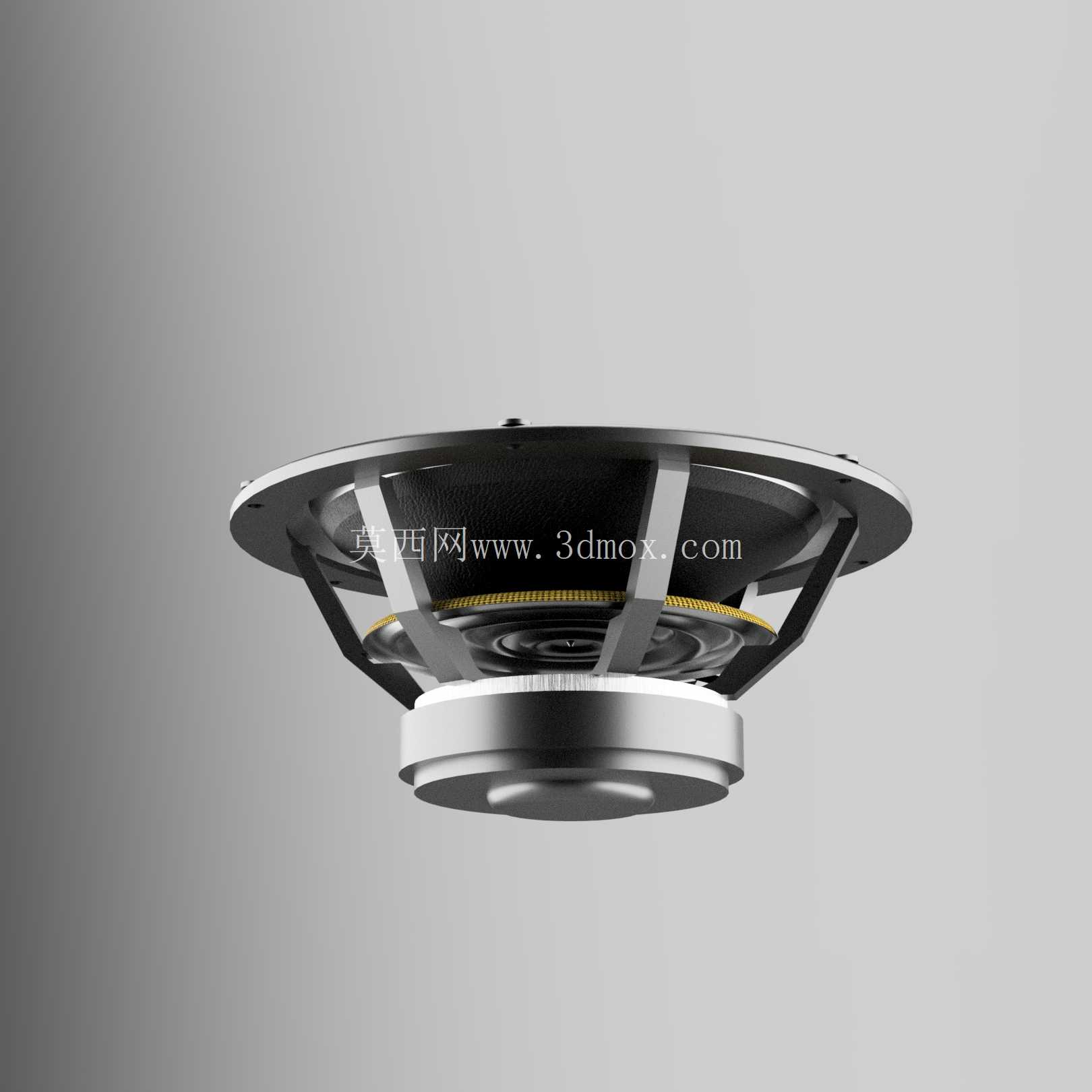

磁路部分是这款单元设计的核心，采用了双磁钢的短路环磁路结构，三维模型里还原了T铁、华司、磁钢的叠装尺寸，包括磁钢外部的金属屏蔽罩厚度，尾部的接线端子座的凸起高度、接线柱的间距都做了1:1还原。在做箱体后腔设计时，磁路总成的最大外径要和箱体内壁保留至少10mm的间隙，一方面是避免磁钢碰箱壁产生谐振传导，另一方面也给磁路的散热留出空气流通的空间，长时间大功率工作时，磁路的热量能通过空气对流散出去，不会因为热量堆积导致音圈过热烧毁。另外接线端子的朝向也要在装配时提前规划，要和箱体背部的接线柱位置对齐，避免音箱内部的连接线过度弯折，拉扯单元的接线端子造成虚接。

很多工程师在做单元建模时，会把盆架的通风孔忽略掉，这款模型里完整还原了盆架上的六个长条形通风孔，这些通风孔的作用是给振膜后侧的空气提供流通路径，减少振膜后侧的空气压缩阻尼，设计前障板时，不能在通风孔对应的位置做加强筋或者贴密封胶条，不然会堵住通风孔，导致单元的顺性下降，低频的动态范围被压缩。盆架采用的是镀锌钢板冲压成型，模型里还原了盆架的冲压折弯角度、加强筋的凸起高度，在做单元固定时，法兰和前障板之间要贴3mm厚的EVA密封泡棉，泡棉的开孔要和盆架颈部尺寸一致，不能遮挡通风孔，锁紧螺丝时要采用对角锁紧的方式，每个螺丝的锁紧扭矩控制在1.2N·m左右，避免扭矩过大导致法兰变形，影响振膜的运动同轴度。

从安装边界来看，这款单元的整体安装深度，也就是从法兰前表面到磁钢尾部的总长度，是箱体内部净空尺寸的最小参考值，设计时还要在磁钢尾部留出至少15mm的空间，一方面是预留吸音棉的填充厚度，另一方面是避免生产过程中的尺寸公差导致磁钢碰后板。音圈的口径为38mm，采用的是铜包铝线绕制的长音圈结构，模型里虽然没有还原音圈的绕线细节，但音圈骨架的尺寸、和华司的配合间隙都做了准确还原，在做磁路仿真时，可以直接提取模型里的磁隙尺寸，计算磁隙的磁通密度，不用再单独拆解实物测量。

在专业音响的开发流程里，这类精确的单元三维模型，能大幅缩短前期的结构验证周期，不用等单元样品到手再去测量尺寸，在方案设计阶段就能完成全部的装配干涉检查、腔体容积核算、安装孔位匹配，甚至可以直接把模型导入声学仿真软件里，结合振膜的材料参数做频响仿真，提前预判分频点的位置，减少后期样机调试的工作量。对于DIY音响爱好者来说，这个模型也能直接用来生成3D打印的箱体安装位，不用反复测量尺寸调整打印参数，避免打印出来的箱体和单元不匹配。
