MarkAudio CHN-110全频低音扬声器单元结构

在桌面HiFi音箱、小型密闭式书架箱、车载改装音响系统的单元选型环节，5英寸级别的全频低音单元一直是兼顾频响覆盖与安装适配性的核心选择，本次拆解呈现的这款全频低音单元，从结构设计到安装边界都严格遵循原厂实测尺寸建模，能直接为箱体结构设计、分频器匹配、安装位校核提供精准的三维参考。从实际应用场景来看，这类单元既可以作为小型全频音箱的唯一发声单元承担全频段重放任务，也可以在二分频书架箱中作为中低音单元与球顶高音配合，覆盖80Hz-12kHz的核心频段，相比同尺寸的纯中低音单元，它的高频延伸更平顺，不需要做过高斜率的分频衰减就能和高音单元衔接，能有效减少分频点附近的相位失真，很适合入门级HiFi箱体DIY、小型桌面音响产品开发、商用背景音乐吸顶音箱改装这类场景使用。

从功能特性来看，这款单元采用了掺合特种纤维的纸质振膜，振膜表面做了阻尼涂层处理，能有效分割振动带来的频响峰谷，让中频段的人声还原更顺滑，不会出现普通纸盆单元常见的中频干涩问题；折环采用了高顺性的橡胶材质，悬边的对称度经过校准，能保证振膜做活塞运动时的线性行程，在小体积密闭箱内也能获得足够的低频下潜，不会因为顺性不足导致低频发硬。磁路部分采用了双磁钢的对称磁路设计，能有效降低磁路的非线性失真，减少大动态下的音圈偏移，T铁和华司的厚度都经过匹配计算，磁隙宽度控制在0.8mm，既保证了磁隙内的磁场均匀度，也不会因为磁隙过窄导致音圈擦圈的风险，音圈采用了耐高温的铜包铝线材绕制，骨架为耐高温的KAPTON材质，长时间大功率工作下也不会出现骨架变形的问题。

从设计思路来看，这款单元的整体结构优先考虑了全频段的频响平直度，而不是一味追求低频量感，振膜的分割振动频率被设计在10kHz以上，这样在全频使用时，有效工作频段内不会出现明显的频响畸变，不需要额外的陷波电路就能获得不错的听感；盆架采用了一体化的冲压钢制盆架，相比塑料盆架拥有更好的刚性，大动态下不会出现盆架谐振导致的音染，盆架上的安装孔位做了沉台设计，安装螺丝时不会突出盆架表面，能保证单元和箱体面板的紧密贴合，减少安装缝隙带来的声短路。

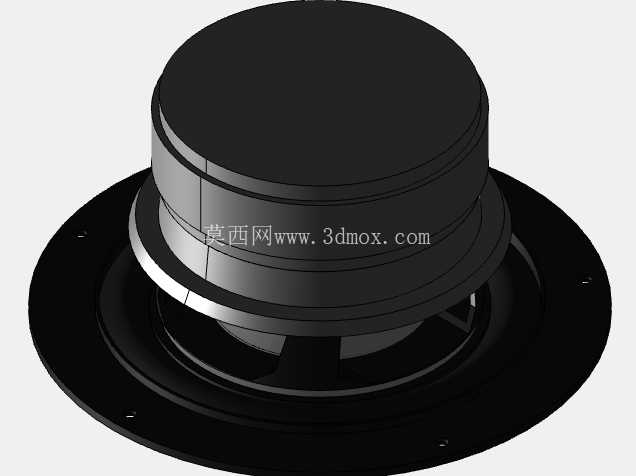

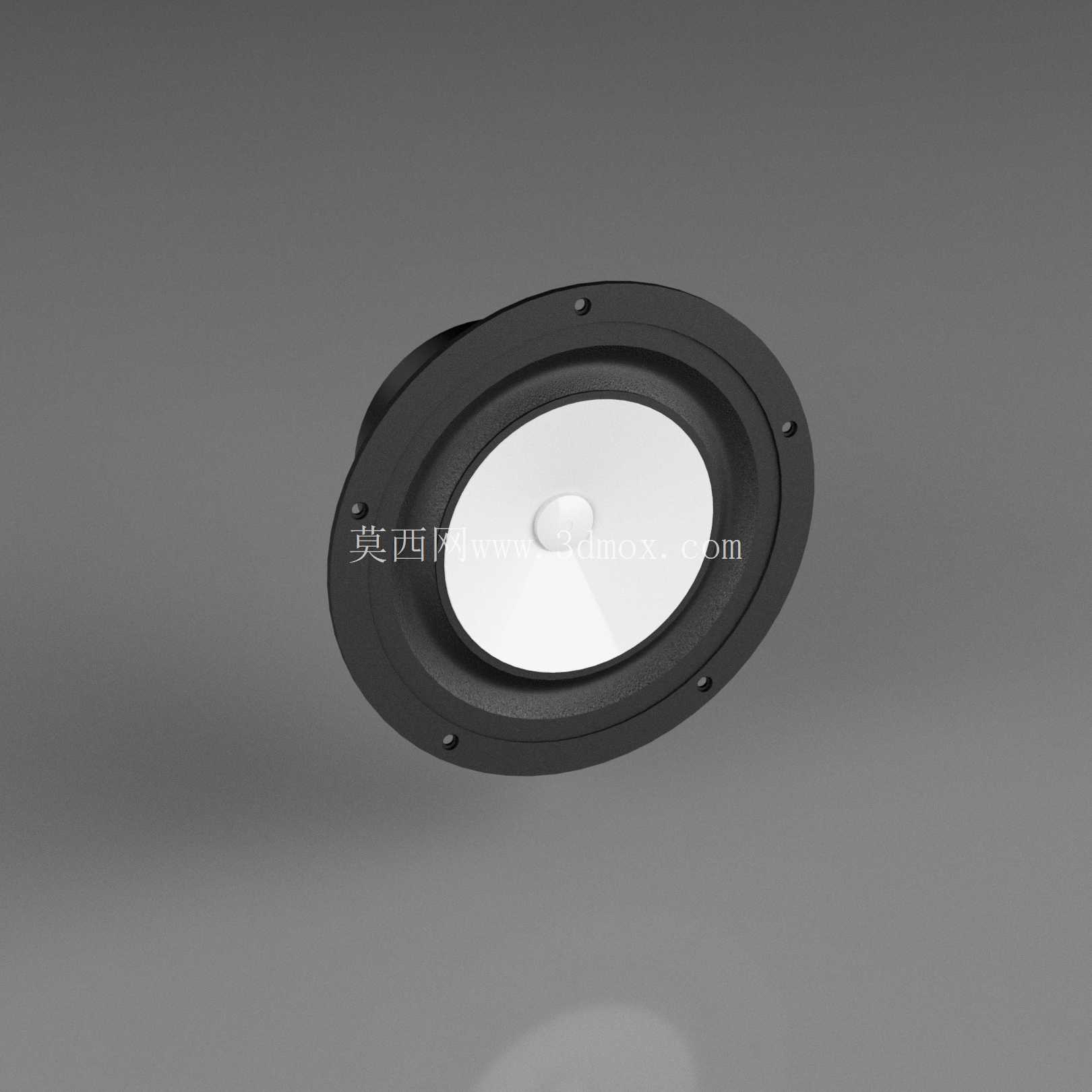

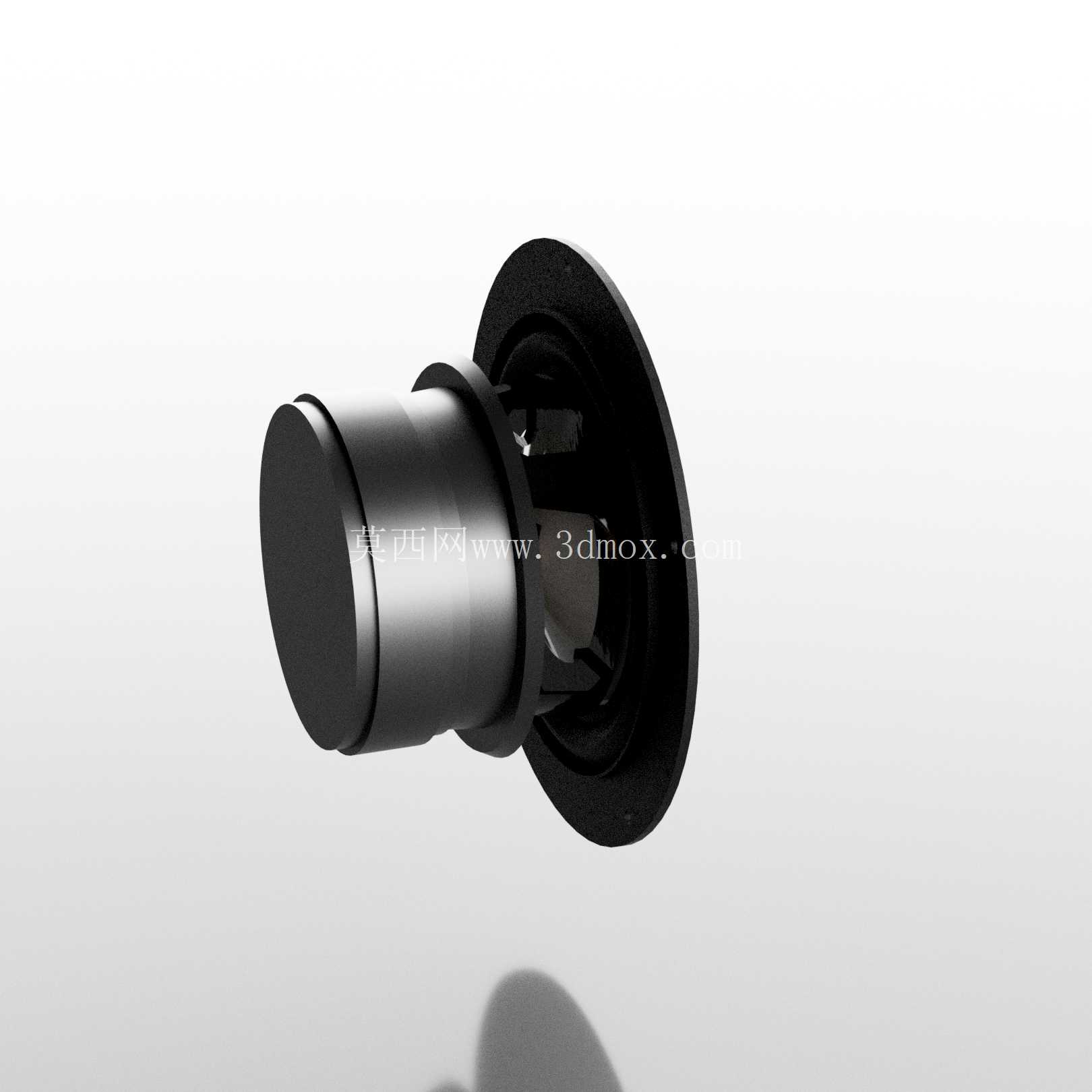

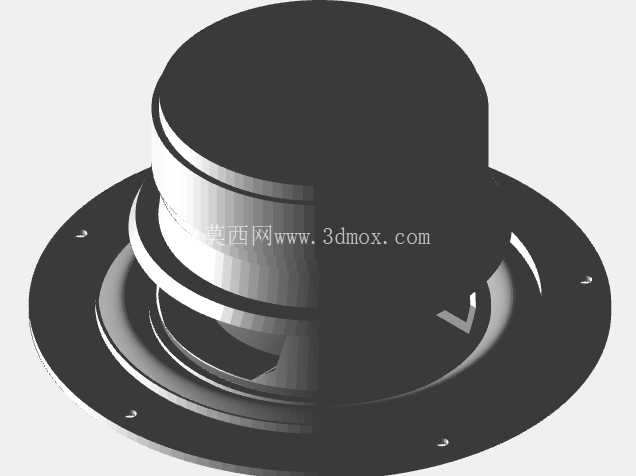

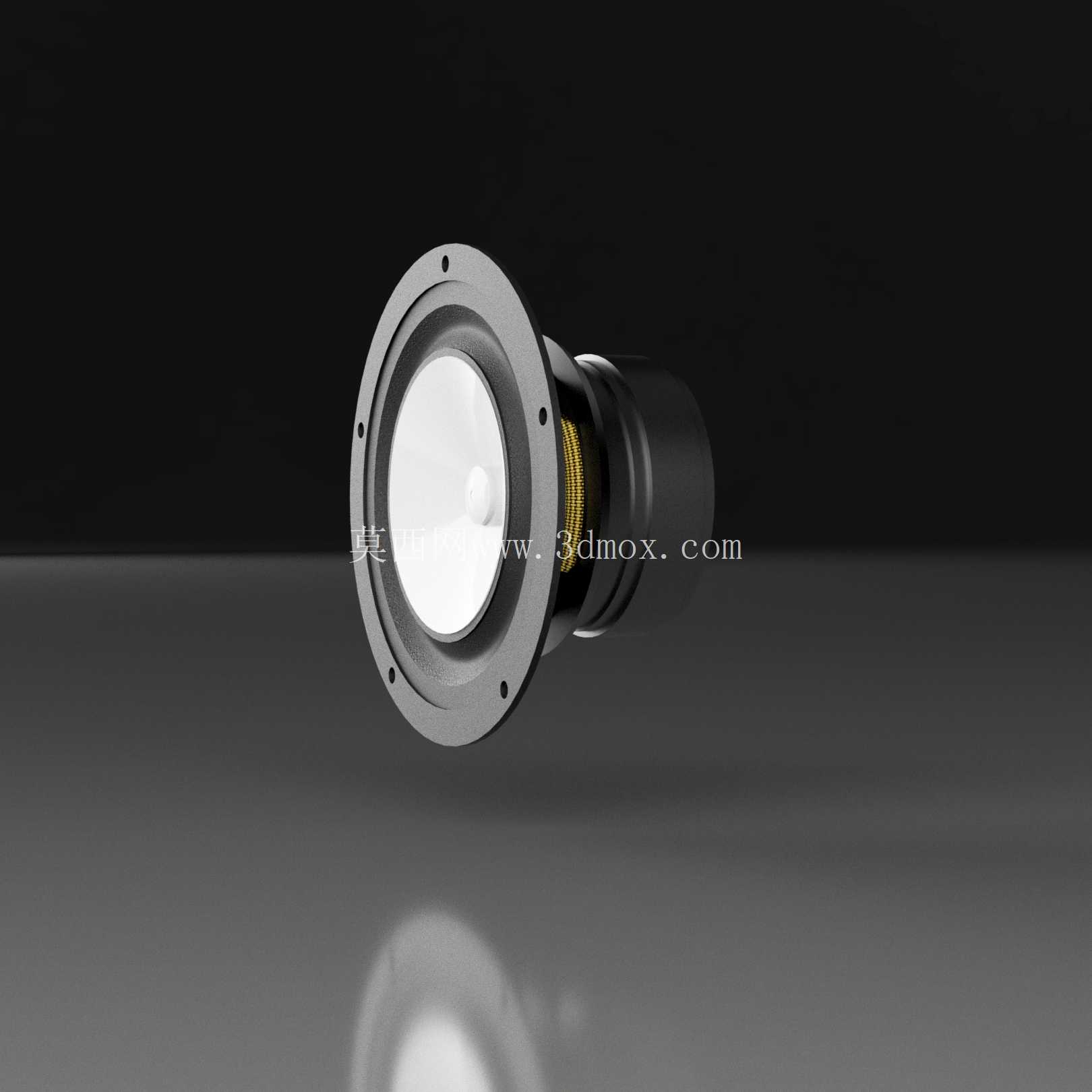

从外形尺寸与安装边界来看，这款单元的标称口径为5又3/4英寸，实际振膜有效直径为110mm，单元整体的安装开孔直径为120mm，安装孔的节圆直径为136mm，一共6个均匀分布的M4安装孔，单元的总深度为62mm，其中磁钢部分的直径为70mm，磁钢突出盆架后端的长度为45mm，在设计箱体时，内部需要预留至少50mm的深度空间，避免磁钢碰到箱体内的吸音棉或者加强筋；单元的前端面突出安装面板的高度为8mm，折环的最前端距离安装面的高度为6mm，设计箱体面板时不需要额外做沉孔就能保证折环不会碰到面板，当然如果做1.5mm深度的沉台安装，能进一步减少单元边缘的声波衍射，提升高频的扩散性。接线端子位于单元后端的磁钢侧面，采用了2.8mm的插片端子，端子的中心间距为8mm，接线时需要注意正负极标识，红色插片为正极，接线后需要预留10mm左右的线长余量，避免线材拉扯音圈引线导致引线断裂。

在做三维建模校核时，需要重点关注几个容易出错的安装边界：一是盆架后侧的加强筋凸起，最高处距离安装面的深度为52mm，如果箱体内有靠近单元的加强筋或者分频器元件，需要避开这个区域；二是折环的最大外径为128mm，设计面板沉孔时直径不能小于130mm，否则会挤压折环影响单元的顺性；三是音圈引线的出线位置，位于两个安装孔之间，安装时需要注意不要让螺丝压到引线，也不要让箱体面板的开孔边缘磨到引线。另外，这款单元的等效容积为7.2L，在做密闭箱设计时，推荐的箱体净容积为6-8L，填充吸音棉后可以获得约70Hz的-3dB低频下潜，如果做倒相箱设计，推荐净容积为10-12L，倒相管调谐频率在55Hz左右，能获得更深的低频下潜，这些参数都可以和三维模型配合，在箱体设计阶段直接做干涉校核和容积计算，不需要反复打样调整尺寸。
