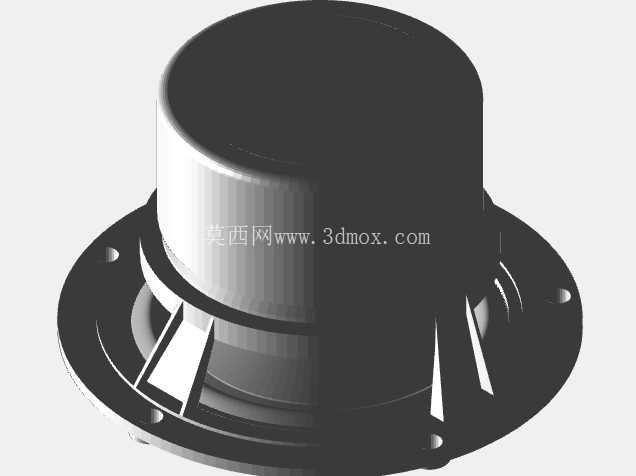

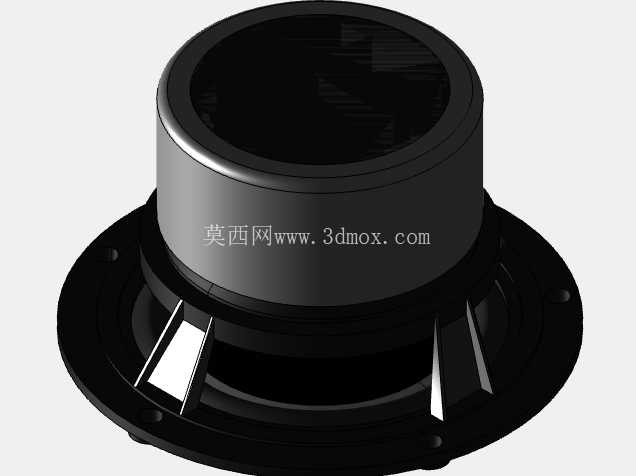

4英寸全频低音扬声器单元结构设计

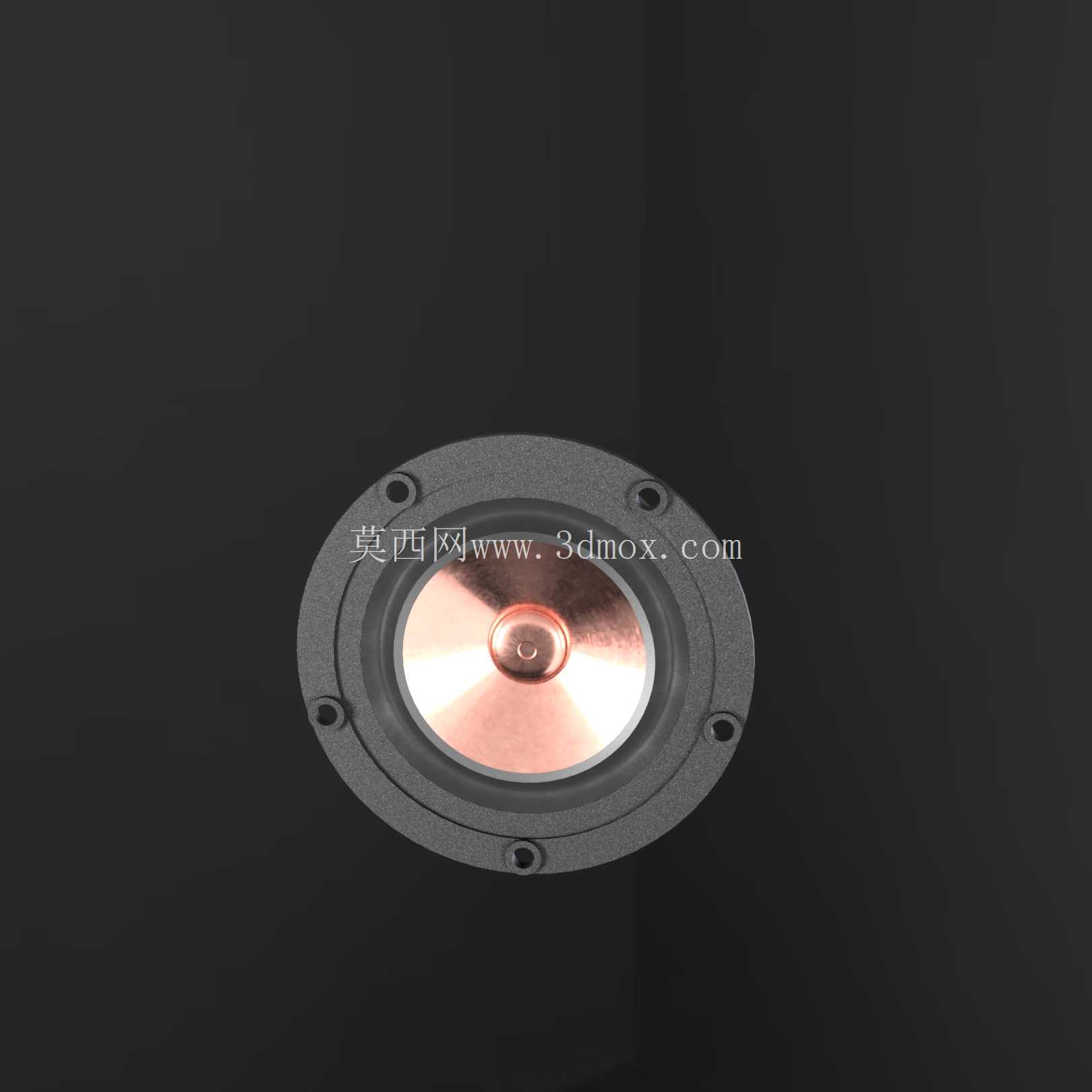

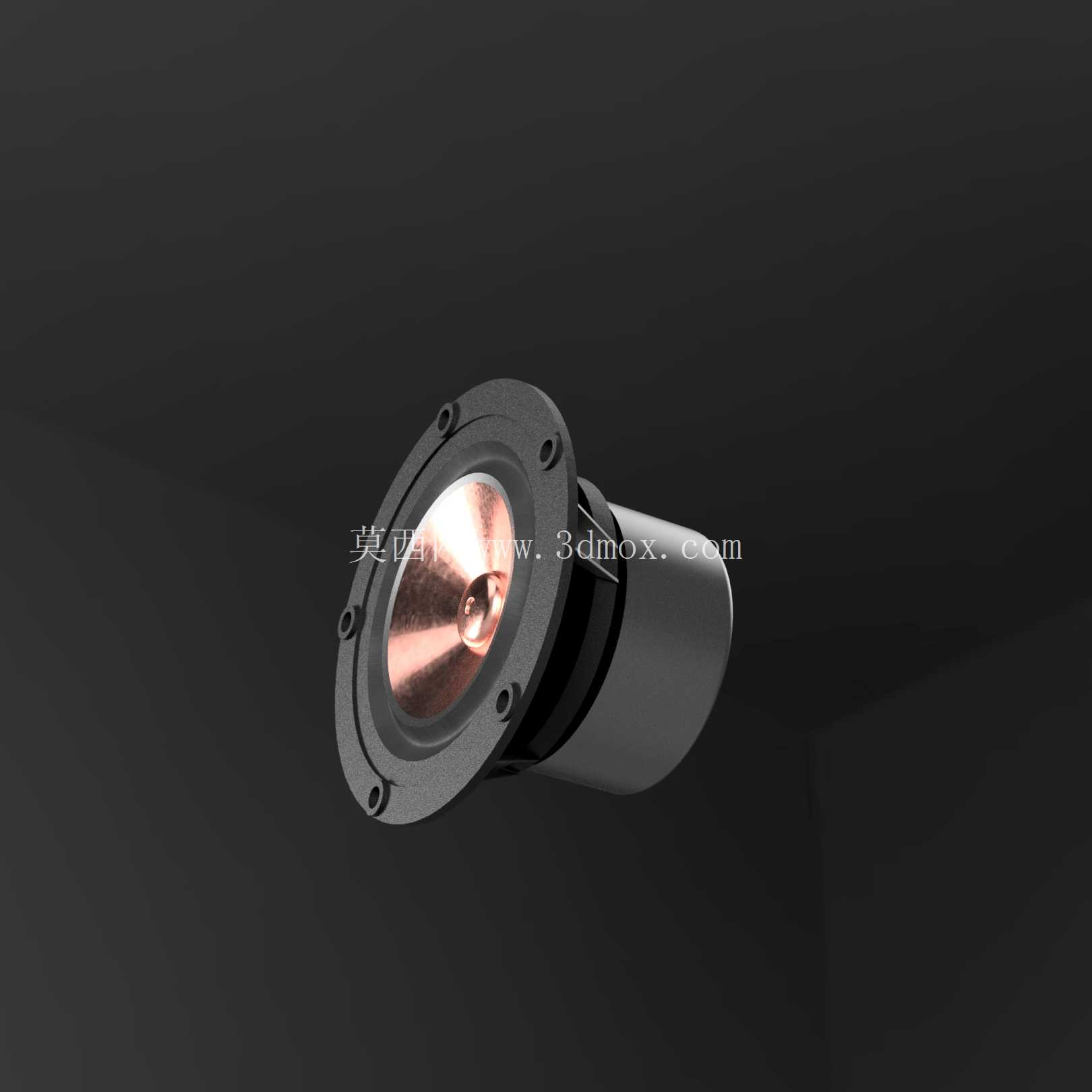

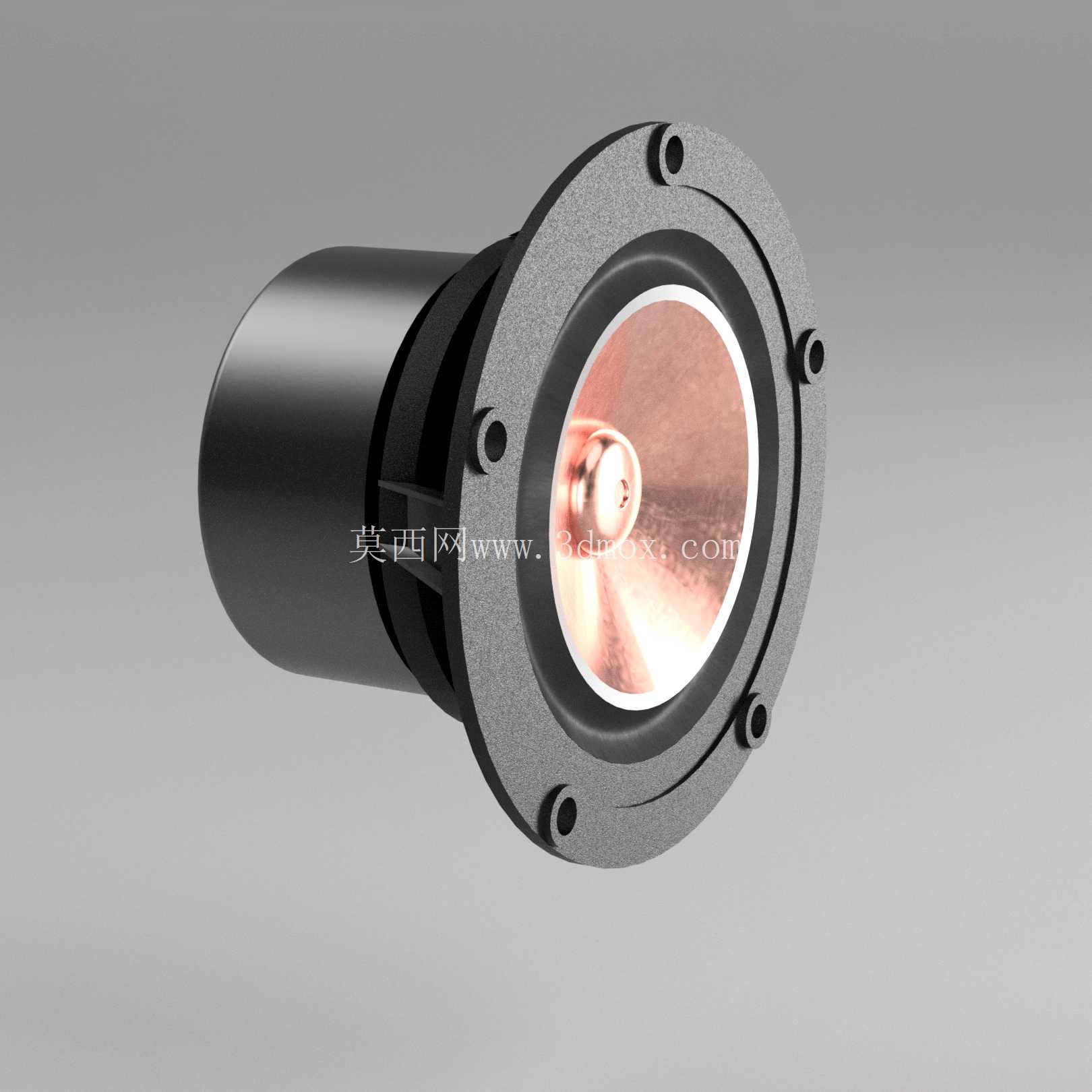

　　从实际功能特性来看，这款单元采用一体化铝质振膜搭配铜质相位锥的结构，振膜的折环采用对称式悬边设计，在大振幅运动时能保持振膜的活塞运动精度，减少分割振动带来的频响畸变，相位锥的曲面弧度经过反复调整，能打散振膜中心区域的声波干涉，让中高频段的扩散角度更均匀，在近场聆听场景下不会出现明显的皇帝位偏移，适合桌面近场监听、小型嵌入式背景音乐系统这类使用场景。磁路部分采用外置式T铁结构，磁钢的外径与后腔筒体的直径保持一致，筒体长度刚好匹配常规小型倒相箱的内部净空，不会因为磁路部分过长挤占倒相管的安装空间，做箱体结构设计时可以直接按照单元的后腔尺寸预留安装位，不需要额外计算磁路的突出量。这款4英寸全频低音单元的结构设计，首先围绕桌面HiFi音箱、嵌入式背景音响、小型定制化声频设备的实际安装需求展开，在做三维结构建模时，优先把安装边界的适配性放在核心位置，法兰盘的安装孔位采用圆周均布设计，孔位间距、沉孔深度都严格匹配常规小型音箱的面板开孔标准，不需要额外做转接件就能直接适配多数厚度在12-18mm的音箱板材，安装时仅需从面板外侧穿入固定螺丝即可完成锁紧，不会出现单元与箱体内部加强筋干涉的问题。

　　建模过程中对所有配合面的公差都做了预留，振膜与悬边的粘接面、悬边与盆架的压合面、磁路与盆架的定位止口都按照实际生产的公差带做了偏移处理，不会出现建模时配合严丝合缝、实际生产时因为粘接层厚度导致装配干涉的问题。盆架采用压铸铝结构的建模逻辑，法兰盘与后筒体的过渡位置做了加强筋设计，在保证整体壁厚均匀的前提下提升结构刚性，避免大音量下盆架产生谐振影响发声清晰度，法兰盘的边缘做了0.5mm的倒角处理，安装时不会刮伤音箱面板的饰面，也能让单元与面板的贴合更紧密，减少声短路的问题。

　　接线端子设置在盆架后侧的对称位置，端子的间距、突出高度都匹配常规的音箱接线插片，焊接或者插接线材时不会和箱体内部的吸音棉、加强筋产生干涉，端子周围做了凸起的挡胶结构，打胶密封时多余的密封胶不会流到端子上影响接线可靠性。从实际选型的角度来看，这款单元的频响覆盖范围可以满足全频发声的需求，不需要额外搭配分频器就能完成全频段重放，适合结构紧凑的一体化音响产品，在做产品结构设计时可以直接调用这个模型做装配干涉检查，提前验证单元与箱体、内部元器件的位置关系，减少打样阶段的修改次数。建模时还对振膜的运动行程做了模拟预留，保证振膜在最大线性位移范围内不会碰到防尘网、面板格栅等周边结构，格栅的开孔位置也避开了振膜的运动区域，不会产生异音。

　　整个模型的所有曲面都做了连续性处理，盆架的过渡曲面、振膜的曲率、相位锥的弧度都保持G2连续，不管是做结构装配验证还是做产品渲染展示都能满足精度要求，对于电声产品的结构设计人员来说，可以直接基于这个模型调整安装孔位、外形尺寸来适配不同的产品外壳，不需要从零开始做单元的基础建模，能大幅缩短前期的设计周期。另外在安装边界的处理上，法兰盘的密封槽位置做了0.3mm的深度预留，安装时可以放置环形密封泡棉，既可以提升气密性，也能避免单元与箱体硬接触产生的谐振传递，这个细节在很多同类单元的建模中容易被忽略，实际生产中对音质的影响却很明显，所以在建模时特意把密封槽的结构做了精确还原，方便设计人员直接参考做箱体面板的密封结构设计。
