异形无线充电矩形螺旋感应线圈结构

在消费电子无线充电模组的结构开发环节，感应线圈作为能量耦合的核心载体，其绕制形态、线径选型、排布逻辑直接决定了整套充电系统的能量传输效率、对位容错范围与发热控制水平。这款异形轮廓的矩形螺旋线圈，并非采用常规正圆形绕制方案，而是针对消费电子内部局促的堆叠空间做了轮廓适配，绕线整体呈现类圆角矩形的异形闭环，能够充分利用设备内部非规则的闲置空间，在不挤占主板、电池、摄像头模组安装位的前提下，尽可能扩大线圈的有效耦合面积。从实际工程应用场景来看，这类线圈主要适配桌面无线充电底座、便携电子设备内置无线充电接收端两大方向，在桌面端应用时，异形轮廓可以匹配充电底座外壳的内部型腔，避免线圈与底座内的控制电路板、配重块、定位磁片产生结构干涉；在设备内置端应用时，能够顺着设备中框的内沿排布，最大化利用中框与电池之间的狭窄间隙，无需为线圈预留额外的规整安装区域，提升整机内部的空间利用率。

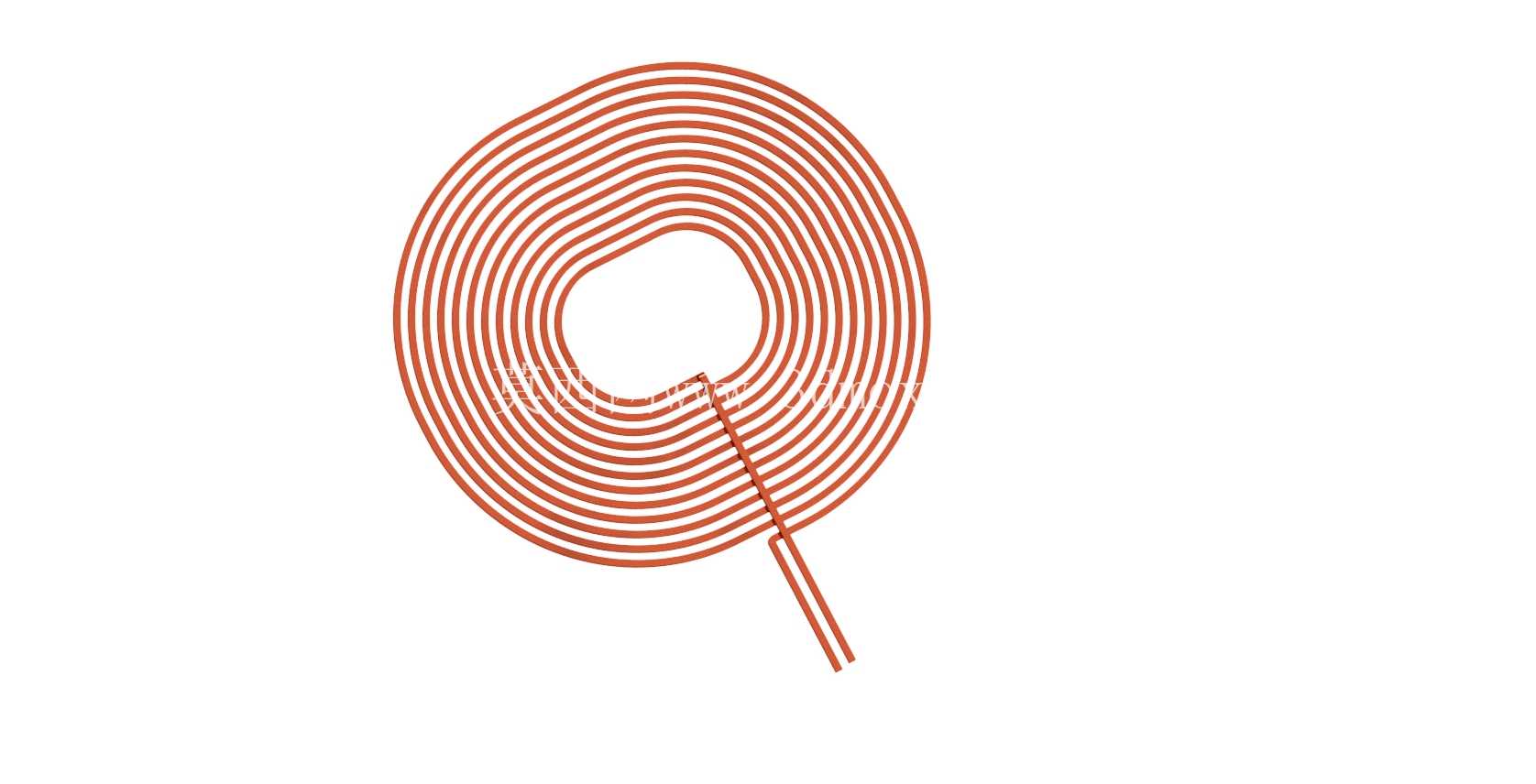

从功能特性层面分析，该线圈采用多圈密绕的排布方式，相邻绕线之间保持均匀的绝缘间隙，既避免了匝间短路的风险，也能保证磁场分布的均匀性，线圈中心预留的中空区域，恰好可以对位放置无线充电系统的定位磁钢，当发射端与接收端靠近时，磁钢提供的吸附力能够让两个线圈快速对准中心位置，降低对位偏差带来的效率损耗。线圈引出的两个引脚做了平行拉直处理，引脚长度预留了足够的焊接余量，在实际组装时可以直接插接或者焊接到后端的整流滤波电路板上，不需要额外做引线转接，减少组装工序的同时也降低了引线连接处的接触电阻。

在设计思路上，这款线圈的绕制路径经过了多轮迭代优化，最初的正圆形方案虽然绕制工艺简单，但在适配异形内部空间时，边角区域的空间无法被有效利用，耦合面积的损失直接导致传输效率下降8%左右，后续调整为异形矩形轮廓后，在相同的安装边界限制下，线圈的有效耦合面积提升了12%，同时绕线的曲率变化做了平滑过渡处理，没有出现急弯拐点，避免绕线过程中漆包线的绝缘漆层因为弯折半径过小出现破损，也防止绕线内应力集中导致线圈成型后出现回弹变形。线圈整体的厚度控制在极低水平，绕线采用扁平漆包线绕制，相比同截面积的圆线，扁平线的堆叠厚度更薄，能够适配超薄型充电设备的厚度要求，同时扁平线的平面贴合度更好，线圈与隔磁片之间可以实现无间隙贴合，减少漏磁带来的能量损耗。

从安装边界来看，这款线圈的外轮廓完全贴合预设的安装区域，最大外廓尺寸与安装型腔的内壁保留了0.2mm的装配间隙，既方便组装时的快速定位，也避免温度变化导致线圈热胀冷缩时与型腔内壁产生挤压变形。线圈背面默认适配标准厚度的铁氧体隔磁片，隔磁片的轮廓与线圈外廓保持一致，能够将线圈产生的交变磁场约束在耦合区域内，避免磁场向线圈后方的金属部件扩散，防止金属部件产生涡流发热，提升充电过程的安全性。在实际选型匹配时，需要注意线圈的电感量参数与后端谐振电容的匹配度，确保整个LC谐振回路工作在标准的无线充电工作频率点，同时线圈的直流电阻需要控制在合理范围内，降低大电流充电时线圈自身的焦耳热损耗，避免充电过程中线圈温度过高触发设备的过热保护机制。

针对不同功率等级的充电需求，这款线圈的绕线匝数、线径规格可以做对应调整，小功率应用场景下可以适当减少匝数、选用更细的漆包线，进一步压缩线圈的体积与厚度；大功率快充场景下则需要增加线径、优化匝间间距，提升线圈的载流能力，同时配合更高磁导率的隔磁片，降低大电流下的磁饱和风险。在量产工艺层面，这类螺旋线圈目前多采用全自动绕线机一次成型，绕制完成后通过背胶固定在隔磁片上，线圈的平整度可以控制在0.1mm以内，保证与充电接触面的平行度，避免因为线圈翘曲导致耦合距离变化，影响充电效率的稳定性。
