多层带脚轮金属物料周转推车结构

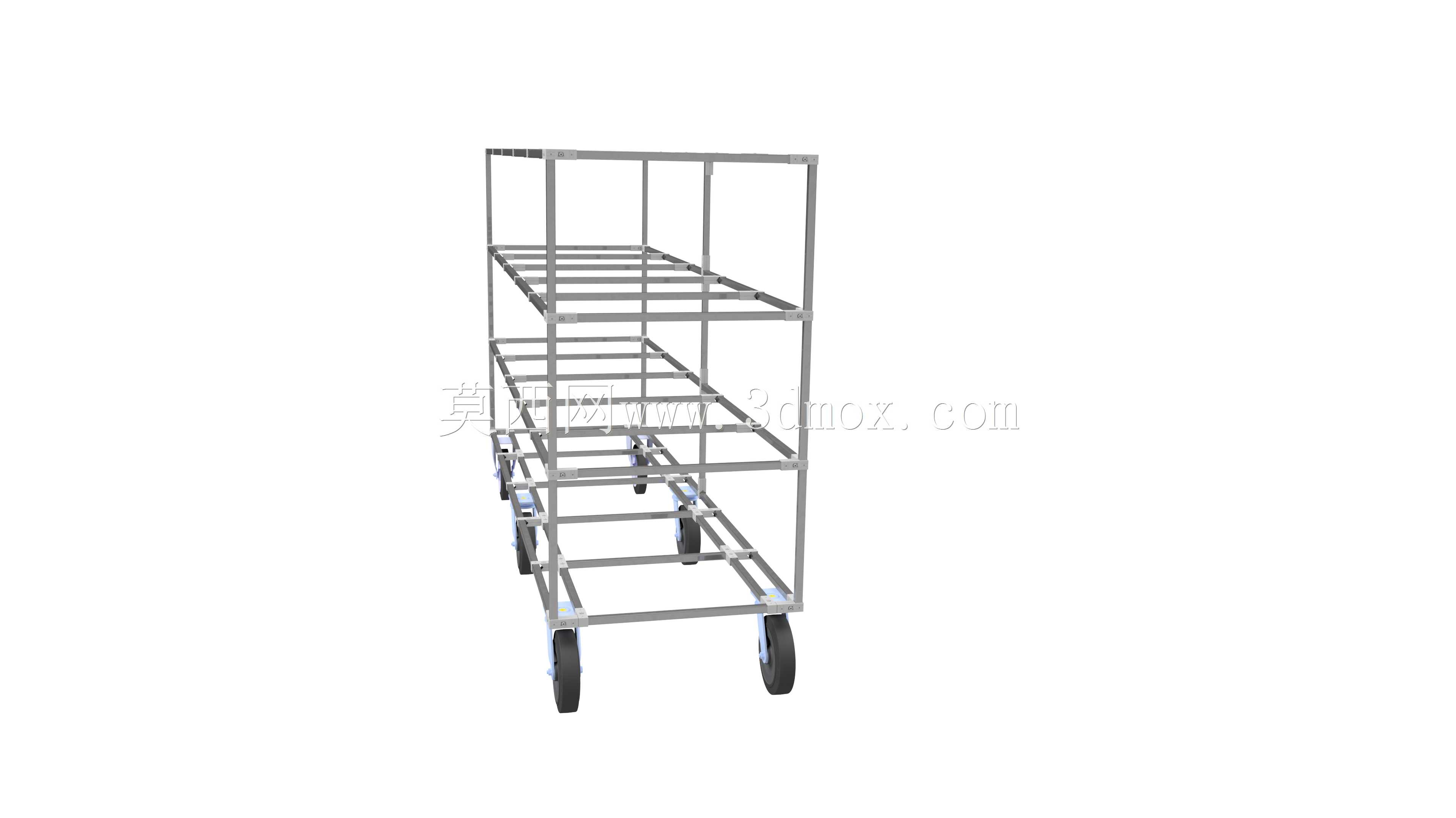

　　这款多层金属推车的设计初衷，是解决生产车间内部工序间物料周转、仓储拣货环节的零散件转运痛点，在电子组装、轻工生产、仓储分拣这类需要频繁转运小批量多品类物料的场景里，这类带分层结构的推车能大幅减少人工反复搬运的频次，也能避免物料堆叠造成的磕碰、混料问题。从结构设计逻辑来看，整体采用方管焊接成型的框架结构，框架主型材选用等截面薄壁方管，在保证整体抗扭、抗弯强度的前提下尽可能降低自重，避免推车空载时就需要耗费过多人力推动。

　　四层平行布置的层架采用栅格结构而非整板设计，一方面能减少层板积灰，在车间有少量切削液、灰尘掉落的场景下更容易清理，另一方面栅格结构的通透特性也能让操作人员快速观察到每层物料的摆放状态，不用逐层翻找就能确认物料位置，栅格的间距经过匹配设计，能承托常规尺寸的周转箱、零散工件托盘，不会出现小件掉落的问题。底部的四个脚轮采用两个定向轮加两个万向轮的搭配方案，两个定向轮布置在推车推行方向的后侧，两个带转向功能的万向轮布置在前侧，这种搭配既可以保证长距离直行推行时的方向稳定性，不会出现推行过程中左右跑偏的问题，也能在狭窄的车间通道、设备间隙处灵活转向，适配车间内多数1.2米宽度的人行通道转弯需求。

　　框架的竖向立柱做了通长焊接处理，每层栅格层架与立柱的连接位置都加了三角加强筋，避免满载推行时层架受重力作用出现焊缝开裂、层架下沉的问题，整车的边角位置都做了圆弧打磨处理，没有突出的尖锐焊疤，防止车间内人员走动、转弯时被边角刮碰造成工伤。从安装边界尺寸来看，这款推车的整体外轮廓宽度控制在600毫米以内，长度控制在1200毫米，这个尺寸刚好能适配多数生产车间的电梯轿厢、通道门的通行宽度，不需要额外调整车间现有通道布局就能直接投入使用，整体高度控制在1500毫米，这个高度既保证了四层储物空间的利用率，也不会因为过高导致推行时视线被遮挡，操作人员正常站立推行时能清晰看到前方路况，避免碰撞到通道内的人员或者设备。

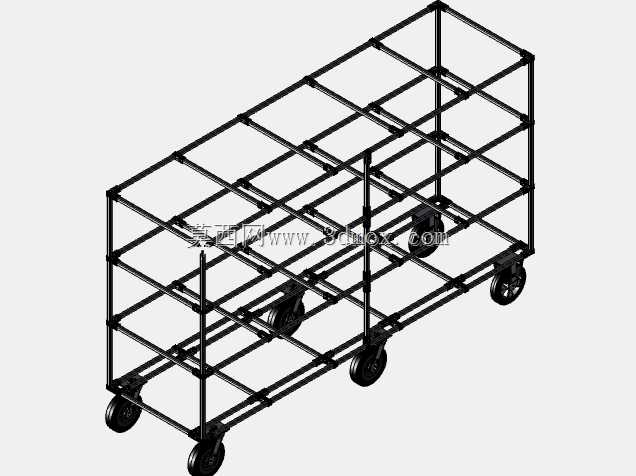

　　在实际使用场景中，这款推车可以直接放置在生产线边作为临时物料暂存架使用，也可以配合不同的物料盒做分类存放，栅格层架的表面没有多余的突出结构，不管是放置塑料周转箱还是硬纸板物料盒都能保持平稳，不会因为层架表面不平整出现物料盒倾斜滑落的问题。脚轮的安装位置做了内缩设计，比框架的外轮廓向内缩进20毫米，避免推行过程中脚轮直接碰撞到墙面、设备外壳，造成脚轮损坏或者墙面掉漆。整车的结构没有多余的复杂机构，所有焊接位置都做了打磨处理，后期维护只需要定期检查脚轮的转动灵活性、紧固连接螺栓即可，不需要复杂的保养流程，适合车间内高频次、长时间的使用需求。在建模过程中，框架的型材拼接位置都做了贴合实际焊接工艺的处理，没有出现不符合加工逻辑的穿插、零间隙硬接触问题，栅格条的间距保持均匀一致，脚轮的安装板与底部框架的连接位置预留了螺栓安装的操作空间，实际生产时可以直接按照模型尺寸下料焊接，不需要再做额外的结构调整。
