玻璃封装磁簧开关传感元件结构设计

　　做磁控类传感部件选型和结构设计的工程师，大多绕不开玻璃封装磁簧开关这类基础元件，很多人第一次接触这类零件是在做门禁磁控、液位检测或者位置限位的项目里，它不需要额外供电就能靠磁场触发触点动作的特性，在低功耗传感场景里几乎是无可替代的存在。这次做的这个结构模型，完全是按照量产级干簧管的实际尺寸还原的，先从外形尺寸说起，主体玻璃管部分采用细长圆柱结构，两端引脚采用平直镀锡铁镍合金引线，引脚伸出长度做了标准化设计，刚好适配常规PCB板的焊盘间距，安装的时候不需要额外弯折引脚就能直接插装，要是遇到空间受限的安装场景，引脚也可以根据实际布线需求做小角度弯折，不过要注意弯折位置必须距离玻璃管根部3mm以上，避免玻璃封装受力开裂导致密封失效。

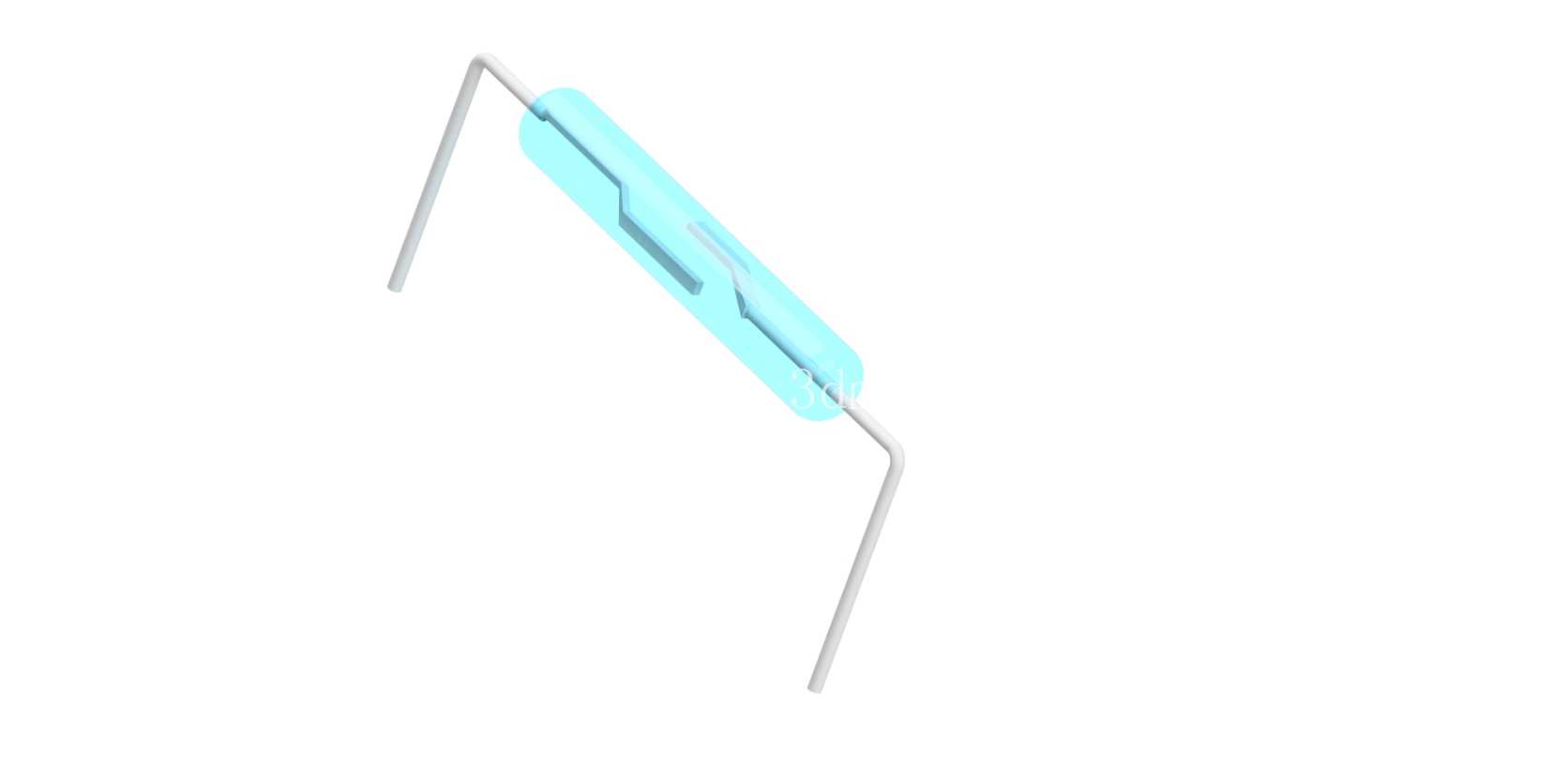

　　从设计思路上看，整个模型没有做多余的装饰性结构，完全还原实物的装配逻辑：玻璃管内部是两个叠放但不接触的软磁簧片触点，触点表面做了镀铑处理，这部分在模型里做了内部结构的简化还原，能清晰看到簧片在管内的重叠位置和间隙大小，玻璃外壳采用透明材质渲染，能直观展示内部触点的布局，方便做结构干涉检查的时候确认周边磁场触发件的安装位置是否合理。很多新手工程师在做磁控结构设计的时候，经常会忽略磁簧开关的磁场触发方向，这个模型特意把簧片的轴向方向做了明确的结构标识，设计安装位的时候只要让触发磁铁的磁力线方向平行于簧片轴向，就能保证最小的触发行程，避免出现触发不灵敏或者误触发的问题。

　　说到实际应用场景，这类玻璃磁簧开关的适用范围比很多人想象的要广，除了常见的门窗安防磁控开关，在工业设备里的液位浮球检测、气缸活塞位置限位、家电翻盖检测、智能水表的脉冲计数里都大量使用，它的触点是密封在惰性气体填充的玻璃管里的，完全和外界环境隔绝，所以在粉尘大、高湿度甚至有轻微腐蚀性气体的工况下，比普通的机械微动开关寿命要长很多，不会出现触点氧化接触不良的问题。做结构设计的时候要注意，这类元件的玻璃外壳属于脆性部件，安装固定的时候不能用硬胶直接灌封包裹，最好是用硅胶套或者海绵垫做缓冲，避免设备运行过程中的振动导致玻璃管碎裂，同时安装位要远离强磁场干扰源，比如变压器、大功率继电器周边，至少要保持10mm以上的安全距离，防止出现误动作。

　　这个模型在建模的时候特意还原了引脚的直径和玻璃管的壁厚参数，做PCB Layout的时候可以直接调用这个模型做3D布局检查，能提前发现引脚和周边元件的干涉问题，也能准确计算触发磁铁需要安装的距离范围。很多工程师在选型的时候容易混淆不同功率等级的磁簧开关，这个模型对应的是10W切换功率的常规型号，触点最大切换电流0.5A，耐压100VDC，适合信号级的电路通断场景，不能用来直接驱动大功率负载，如果要驱动功率器件，需要搭配三极管或者继电器做二级驱动，这点在做电路配套设计的时候要特别注意。另外在安装焊接的时候，焊接温度不能超过300℃，焊接时间要控制在3秒以内，不然高温会顺着引脚传导到玻璃管内部，导致簧片退火失去弹性，或者玻璃管和引脚的密封位置出现缝隙，让外界空气进入管内造成触点氧化失效。

　　从结构可靠性的角度看，玻璃封装的磁簧开关相比塑封型号的响应速度更快，触点接触电阻更稳定，但是抗冲击能力相对弱一些，所以在做跌落风险较高的便携设备设计时，要给元件周边预留足够的缓冲空间，或者选用带树脂包覆的抗震型号。这个模型的结构细节完全参照量产实物的公差范围做的建模，玻璃管的外径公差控制在±0.1mm，引脚的位置度公差控制在±0.2mm，完全满足结构设计阶段的虚拟装配校验需求，不用再反复核对实物样品尺寸就能完成安装位的设计，能大幅缩短前期选型和结构验证的时间。
