NEC工业级桌面式显示终端三维结构

在工业控制工位、设计绘图工作站、车间监控调度台这类场景里，显示终端的安装适配性、结构稳定性直接影响日常使用体验，很多现成的公开模型要么缺失关键安装尺寸，要么没有做实际的结构约束，导入装配后经常出现支架干涉、安装孔位对不上、屏幕俯仰角度调节范围不符合人体工学要求的问题，做产线工位三维布局的时候，这类偏差会直接导致后续现场安装返工。这次构建的NEC显示终端三维结构，完全参照实物测绘的尺寸做全参数化建模，没有做无依据的结构简化，从屏幕边框的壁厚、背部散热格栅的排布，到底座的配重轮廓、支架转轴的限位结构都做了还原，能直接用于工位布局的干涉检查、操作台人机工程验证。

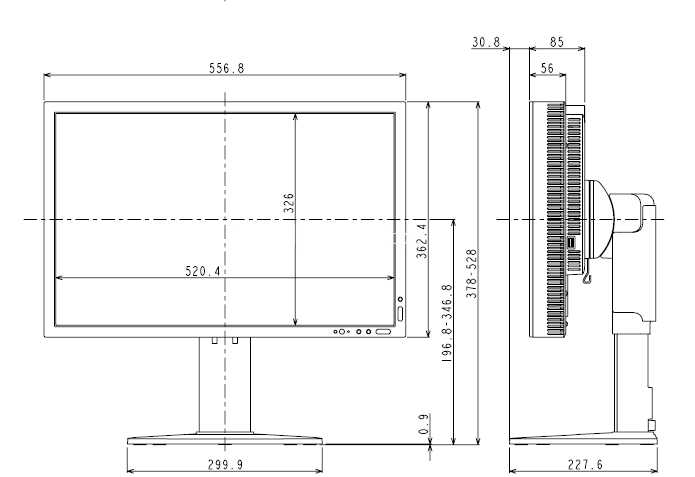

从实际使用场景来看，这类桌面式显示终端多用于固定工位的长时间作业场景，所以建模的时候特意把安装边界的尺寸做了精准约束：屏幕显示区域的对角线尺寸、边框的包边宽度、背部VESA安装孔的孔距公差、支架立柱的升降行程范围、底座在桌面的投影占地尺寸，都按照实物测绘的数值做了锁定，导入装配环境后不需要二次调整尺寸，就能直接和操作台台面、键盘托架、工位防护挡板做配合校验。很多人做显示类设备建模的时候容易忽略支架的调节结构，实际在工位布局里，屏幕的俯仰角度调节范围、左右旋转的角度边界、升降的最低最高位置，直接决定了操作人员的视线角度是否符合人机工程要求，这次建模特意把转轴的阻尼结构位置、角度限位的凸台结构都做了出来，在做工位人机仿真的时候，可以直接拖动模型模拟调节动作，验证不同坐姿下的屏幕可视角度，不需要额外添加约束条件。

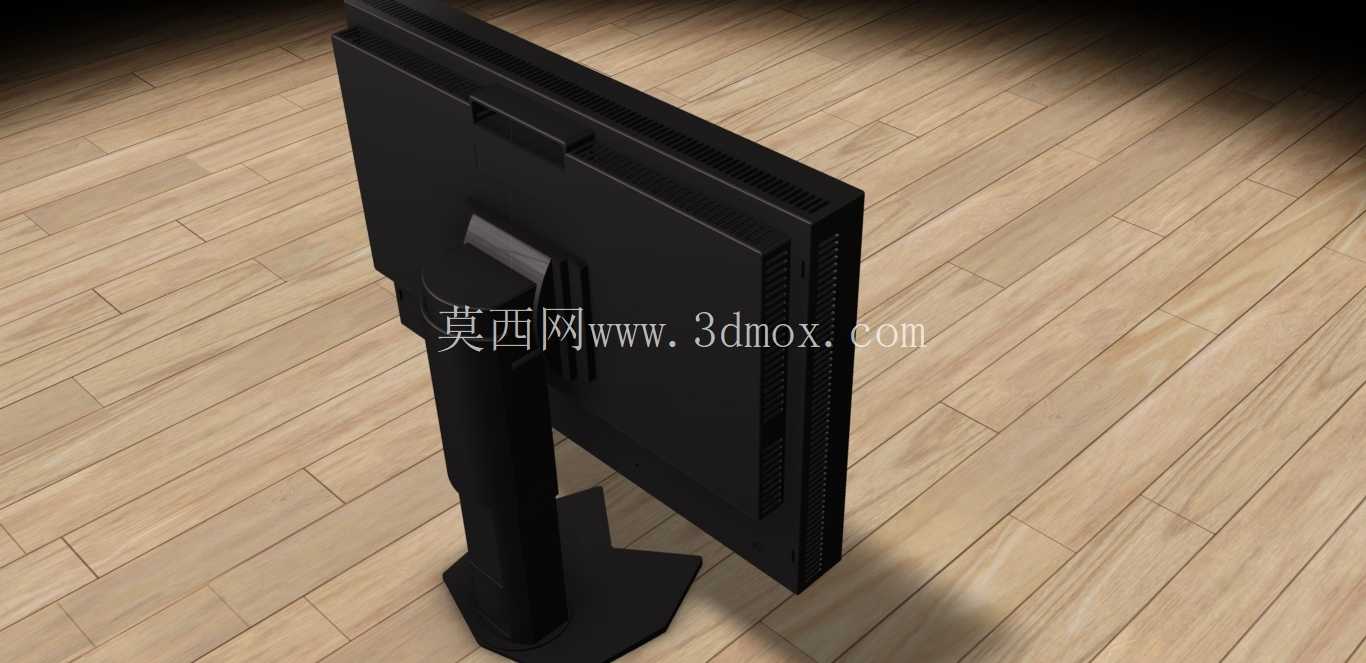

结构设计上，屏幕主体部分做了分层处理，前面板的钢化玻璃层、中间的液晶显示模组、背部的金属后盖、侧边的接口开槽都做了独立的实体特征，不是单纯的贴图外观件，做设备结构改造的时候，比如要给屏幕加装前置防护挡板、侧边固定扫码枪支架、背部挂载迷你主机的时候，可以直接在对应特征上做切除、装配配合，不需要重新拆分模型。底座部分做了仿形的配重结构建模，底部的防滑垫安装槽、走线孔的位置都和实物一致，做桌面布线规划的时候，可以直接通过模型验证电源线、视频线从底座走线槽穿出后的弯曲半径是否符合线缆敷设要求，避免出现线缆弯折过度导致信号传输故障的问题。

在做车间集中监控台的布局设计时，这类精准的显示终端模型可以直接阵列排布，验证多屏拼接时的屏幕间距、支架是否会出现互相干涉，屏幕下沿距离台面的高度是否会遮挡台面上的操作按钮、状态指示灯。之前用无量纲的显示模型做布局的时候，经常出现屏幕尺寸偏大导致台面预留空间不足，或者支架底座占地太大挤占了鼠标、操作手柄的放置区域，这次的模型所有外形尺寸都按照实物1:1还原，安装边界的最小预留空间也做了特征标注，比如屏幕后仰到最大角度时背部距离墙面的最小安全距离、支架降到最低位置时屏幕下沿距离台面的净空高度，这些尺寸在做工位三维布局的时候都是必须校验的参数，不需要再手动测量计算。另外模型的支架连接部分做了可拆分的装配约束，需要做壁挂安装改造的时候，可以直接隐藏桌面底座部分，调用背部的VESA安装孔特征和壁挂支架做配合，不需要重新建模适配安装孔位，能大幅缩短工位改造的建模周期。
