电力连接用双金属插入式凸耳结构设计

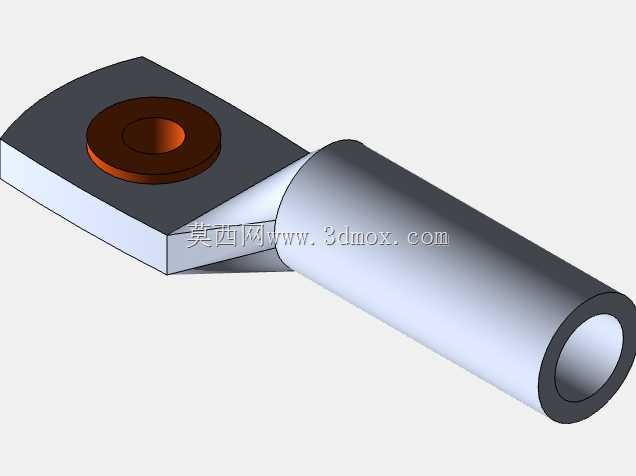

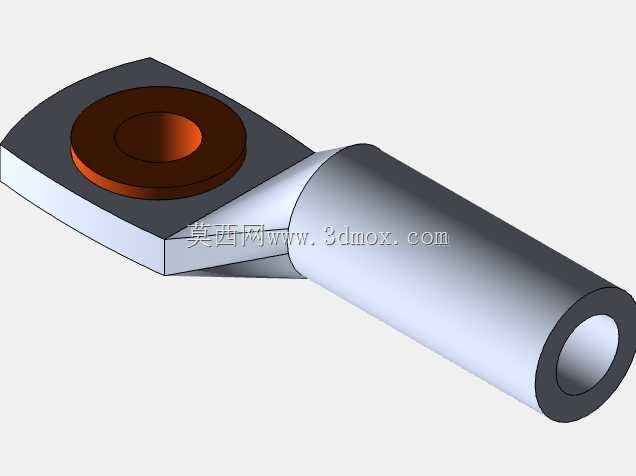

　　从结构设计逻辑来看，该构件采用平板接线端与管状压接端一体化过渡结构，平板端采用高导铜材质，表面做镀锡处理降低接触电阻，平板上预留的圆形安装孔用于和设备端的铜质接线端子通过螺栓紧固，安装孔周边做局部加厚凸台处理，一方面避免螺栓紧固时平板受力变形，另一方面增大接触面积降低电流密度，凸台与平板的过渡处做圆弧倒角，消除应力集中点，避免长期受震动或热胀冷缩影响出现开裂。管状压接端采用轻质铝合金材质，内孔尺寸匹配对应线径的铝芯线缆，压接段外壁设计有多道环形防滑槽，当使用压接钳对管状段进行冷压连接时，防滑槽会嵌入线缆铝芯表层，形成机械互锁结构，防止线缆受拉力时从管内脱出，同时增大压接接触面积，降低接触电阻。在输配电线路、变压器出线端、高低压开关柜母排连接场景中，不同金属材质的导体直接连接时，会因金属电极电位差产生电化学腐蚀，长期运行后接触电阻飙升，引发接头发热、烧蚀甚至线路停运故障，双金属插入凸耳正是为解决这一工程痛点设计的过渡连接件。这类构件的核心功能是实现铜质导电端与铝质线缆端的可靠过渡连接，规避异金属直接接触的腐蚀风险，同时保证足够的机械握持强度与导电通流能力。

　　铜铝两种材质的结合面采用摩擦焊接工艺实现冶金结合，结合面无间隙、无第三介质介入，从根源上阻断电化学腐蚀的产生路径，焊接过渡段做平滑锥面过渡，既避免截面突变导致的电流密度集中，也能分散压接、安装过程中产生的机械应力。从安装边界来看，平板端的安装孔中心到管状段轴线的垂直距离经过精准核算，既保证螺栓紧固时有足够的扳手操作空间，也不会因力臂过长导致接线端受线缆重力影响产生弯曲变形；管状段的长度设计兼顾压接握持力与安装空间要求，压接后不会因管长过短导致线缆握力不足，也不会因管长过长占用过多柜内布线空间。在实际工程应用中，这类双金属凸耳广泛用于油浸式变压器低压出线端、干式变压器端子排连接、户外架空线缆与设备端的过渡连接场景，相比传统的铜铝过渡排，插入式管状结构的压接效率更高，现场施工时无需对线缆端做烫锡处理，只需剥除对应长度的线缆绝缘层，将铝芯插入管状段后使用对应规格的压模完成多点压接即可，压接后的接头抗拉强度可达到线缆本体强度的90%以上，满足长期户外运行的机械强度要求。

　　设计过程中需要重点考量几个核心参数：一是平板端接触面积要匹配对应额定电流的载流要求，避免长期满负荷运行时接头发热；二是铜铝结合面的焊接强度要满足热循环测试要求，在-40℃到120℃的温度循环下，结合面电阻变化率不能超过初始值的1.2倍；三是管状段的内孔公差要控制在合理范围，间隙过大会导致压接后接触电阻超标，间隙过小则会导致现场施工时线缆插入困难，影响装配效率。另外，平板端的接触面平面度有严格要求，平面度误差控制在0.1mm以内，保证与对接端子紧密贴合，螺栓紧固时按照规定扭矩对角施压，避免因接触面贴合不良产生局部放电或发热点。

　　管状段的端口做内倒角处理，方便现场施工时快速插入线缆，端口边缘做去毛刺处理，避免划伤线缆线芯导致断丝，影响通流能力。在三维建模过程中，需要重点还原铜铝结合段的过渡曲面、平板端凸台的拔模角度、管状段防滑槽的尺寸与间距，这些细节直接影响后续模具开模的精度以及成品的实际使用性能，建模时所有安装尺寸都要符合电力金具相关行业标准的公差要求，确保生产出的成品能够直接替换现场同规格的老旧连接件，无需二次加工。
