轮胎回收撕碎处理设备结构设计

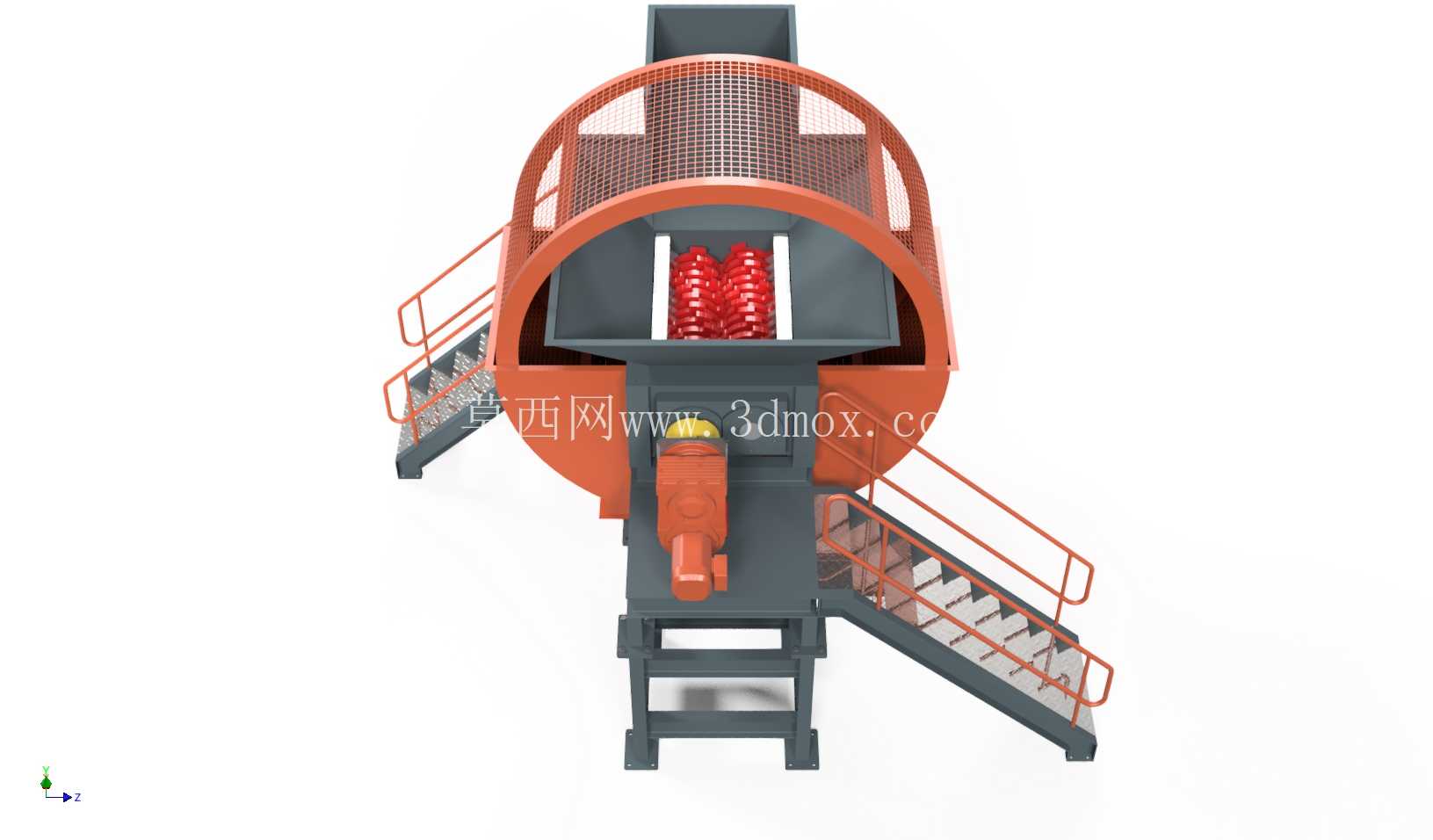

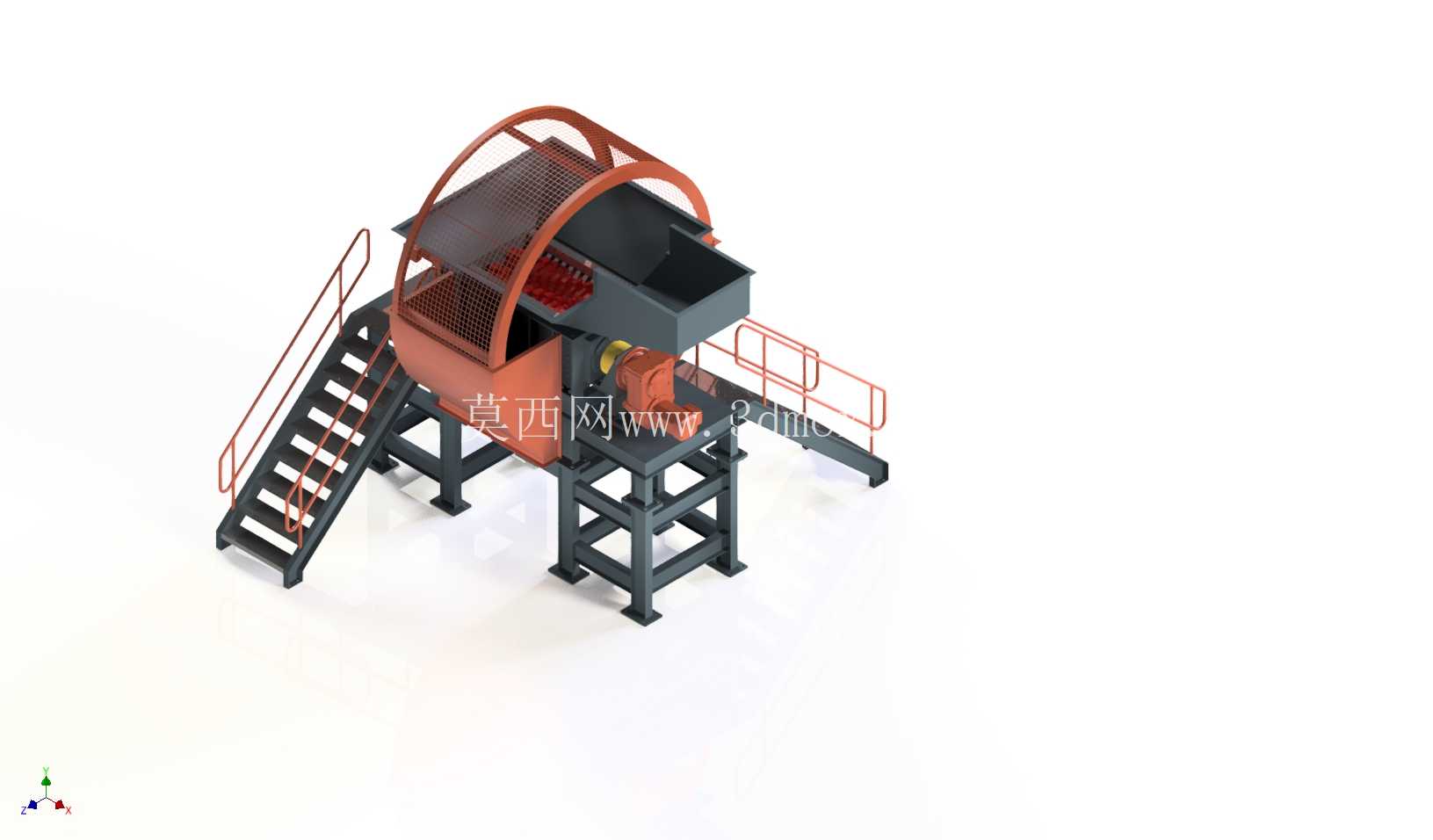

　　在废旧轮胎资源化回收处理的产线布局中，这类撕碎设备是整条处理链路的核心前端单元，承担整胎进料后的初级粗碎作业，直接决定后续胶粉制备、热裂解、钢丝分离等工序的进料粒度稳定性与处理效率。不同于常规小型办公碎纸设备，该设备针对橡胶类高韧性、夹带金属骨架的物料特性做了针对性结构强化，整体采用高架式钢构机架布局，将撕碎腔体抬升至离地1.8米左右的作业高度，下方预留足够的出料输送空间，可直接配套皮带输送机将碎后物料输送至下一处理工序，无需额外增设中转接料机构，减少产线的物料转运环节。设备一侧设置带安全护栏的钢制步梯，直达腔体顶部的操作维护平台，平台周边设置1.2米高的防护栏杆，方便运维人员定期检查刀轴磨损情况、清理腔体卡滞物料，步梯的踏步采用防滑花纹钢板制作，倾角设置为45度，兼顾通行效率与攀爬安全性。进料口设置在腔体顶部靠侧方位置，采用扩口式导料结构，进料口边缘做倒角圆滑处理，避免整胎进料时被边角卡滞，进料斗内部衬有耐磨钢板，抵御橡胶轮胎进料时的摩擦损耗，延长进料结构的使用寿命。

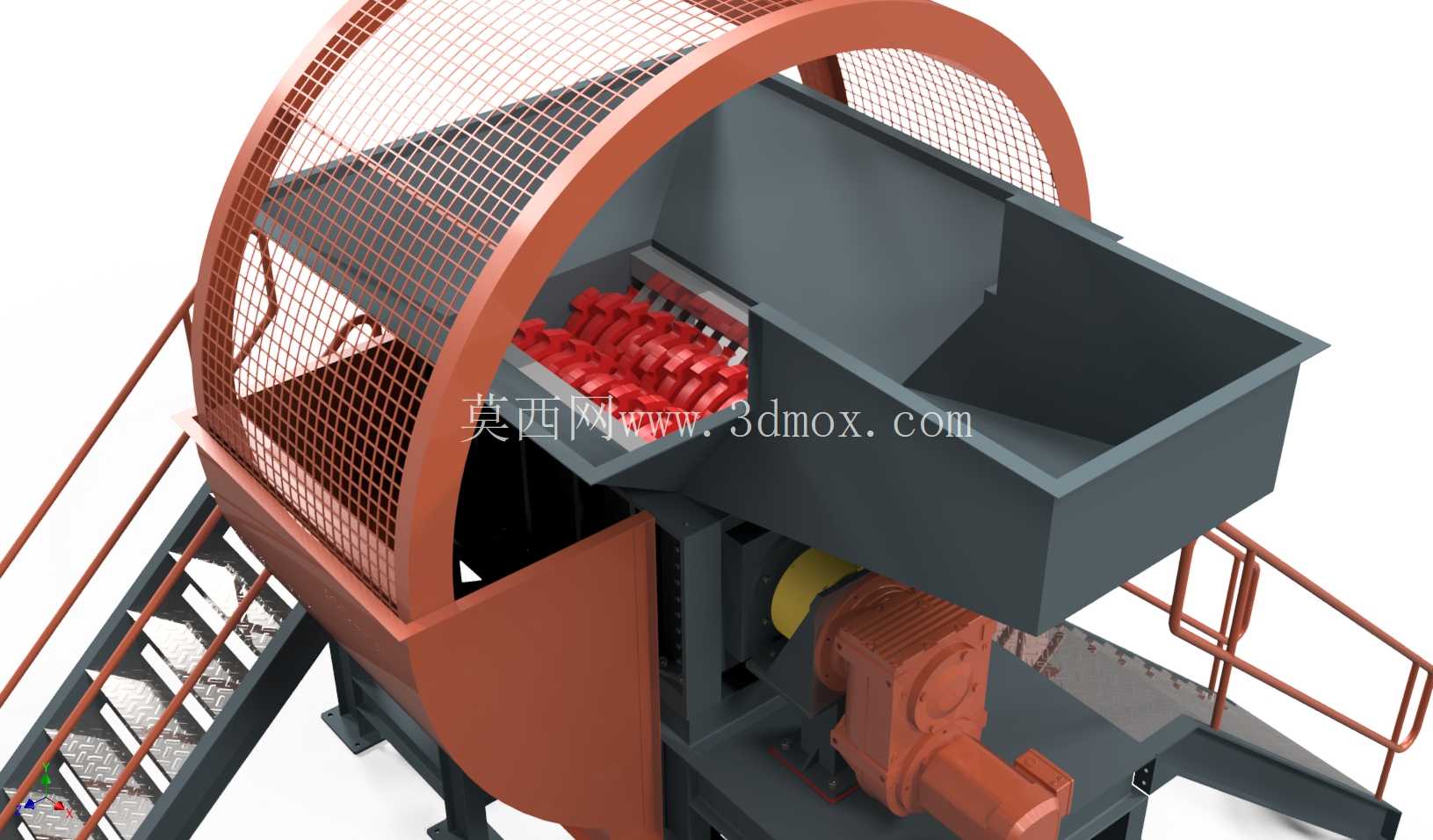

　　撕碎腔体内部采用双轴异向转动的刀组结构，刀齿采用交错排布方式，针对轮胎橡胶的高韧性、轮胎内部钢丝的高强度特性，刀体选用高合金耐磨钢制作，刃口做堆焊硬化处理，可实现对整胎的撕扯、剪切、挤压复合破碎，无需提前对轮胎做去圈、分割预处理，可直接将直径1.2米以内的乘用胎、小型工程胎直接投入腔体处理，碎后物料粒度可控制在50-80mm区间，满足后续中细碎工序的进料要求。设备的动力单元布置在腔体侧方的机架平台上，采用减速机直连刀轴的传动方式，减少传动链的功率损耗，传动部位设置全封闭安全防护罩，避免运维过程中发生衣物、工具卷入的安全风险。

　　机架主体采用矩形钢管焊接成型，底部设置方形安装脚板，可通过膨胀螺栓与混凝土地面做刚性固定，安装时需保证机架整体水平度偏差不超过千分之二，避免设备重载运行时出现异常振动、刀轴偏磨的问题。设备整体的横向安装宽度约3.2米，纵向长度含步梯、出料导槽约4.8米，顶部操作平台距地高度约2.6米，安装时需在设备周边预留至少1.5米的运维通道，满足日常检修、易损件更换的操作空间需求。在实际产线应用中，该设备可适配年处理量3000-5000吨的废旧轮胎回收生产线，既可以单独作为粗碎单元使用，也可以与钢丝分离机、振动筛、橡胶磨粉机等设备联动组成全自动化轮胎回收处理线，解决废旧轮胎堆积带来的环保处置难题，实现橡胶、钢丝、纤维等组分的有效分离回收。设计过程中针对橡胶物料易缠绕刀轴的问题，在腔体两侧的轴端位置设置了防缠绕密封结构，搭配刮料板及时剥离粘附在刀轴上的橡胶碎屑，避免长期运行后出现轴端卡滞、密封件磨损漏料的问题；腔体上盖设置可开合的检修门，搭配安全联锁装置，设备运行时检修门无法开启，检修门开启时设备动力回路自动断电，保障运维操作的安全性。设备的出料端设置倾斜导料槽，导料槽角度设置为35度，保证碎后物料可依靠自重顺畅滑落至下方输送设备上，导料槽内壁同样衬有耐磨橡胶板，降低碎后物料中夹带的钢丝对槽体的冲刷磨损。

　　从结构建模的角度来看，该模型完整还原了设备的焊缝连接位置、螺栓装配关系、转动副的配合间隙，所有钢构件的型材规格、板材厚度均按照实际工程应用的载荷要求做了匹配设计，机架的横纵梁排布做了有限元载荷校核，可承受满负荷运行时的冲击载荷，避免长期运行出现机架变形、焊缝开裂的问题。不同于常规通用破碎设备，该结构专门针对轮胎类含高韧性弹性体、高强度金属骨架的物料做了刀型、刀间距、转速的匹配优化，刀轴转速控制在15-20转/分钟，采用低转速大扭矩的作业方式，既可以保证对轮胎的有效撕扯破碎，又能降低运行过程中的噪音与粉尘产生，适配固废回收处理车间的环保作业要求。
