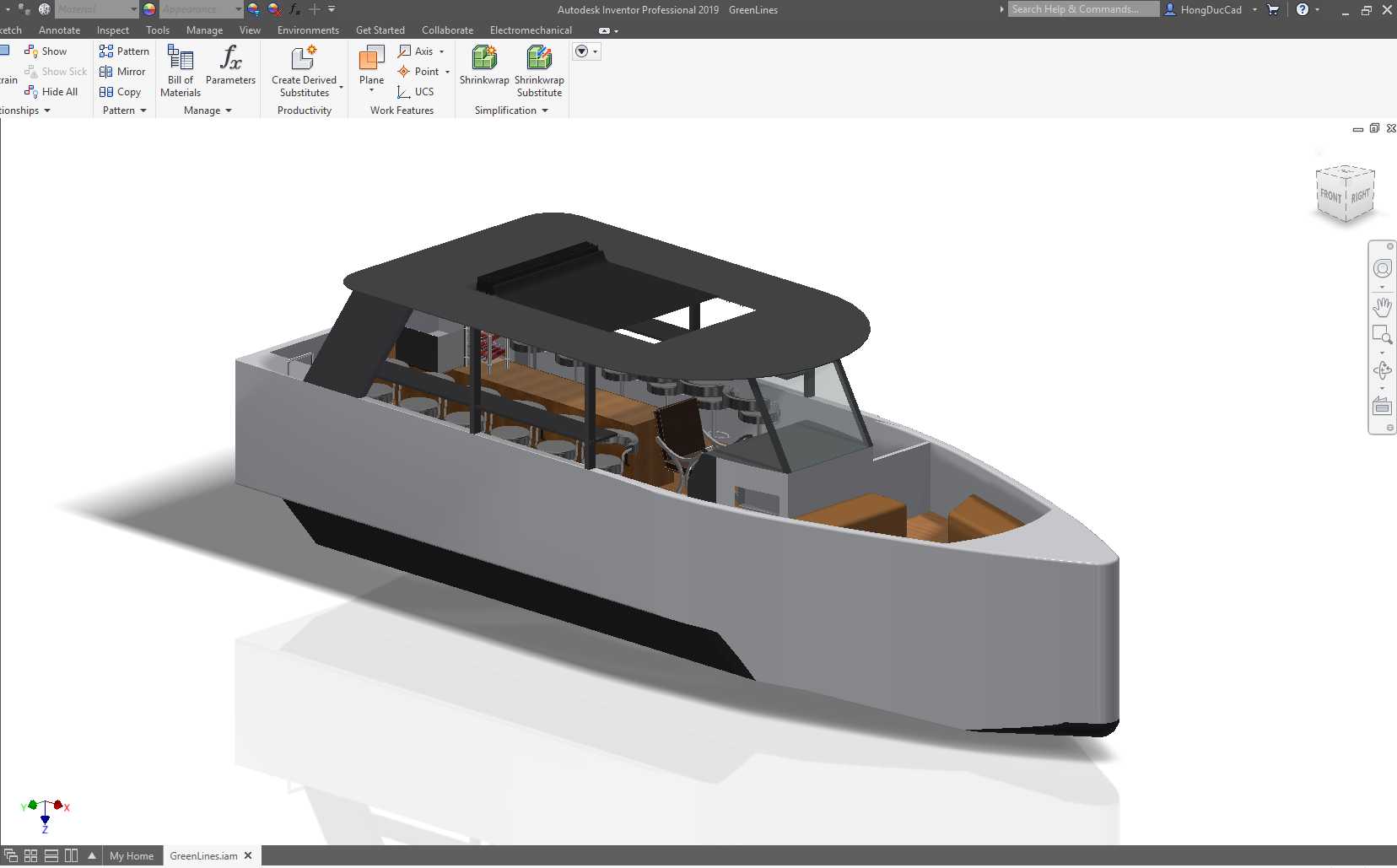

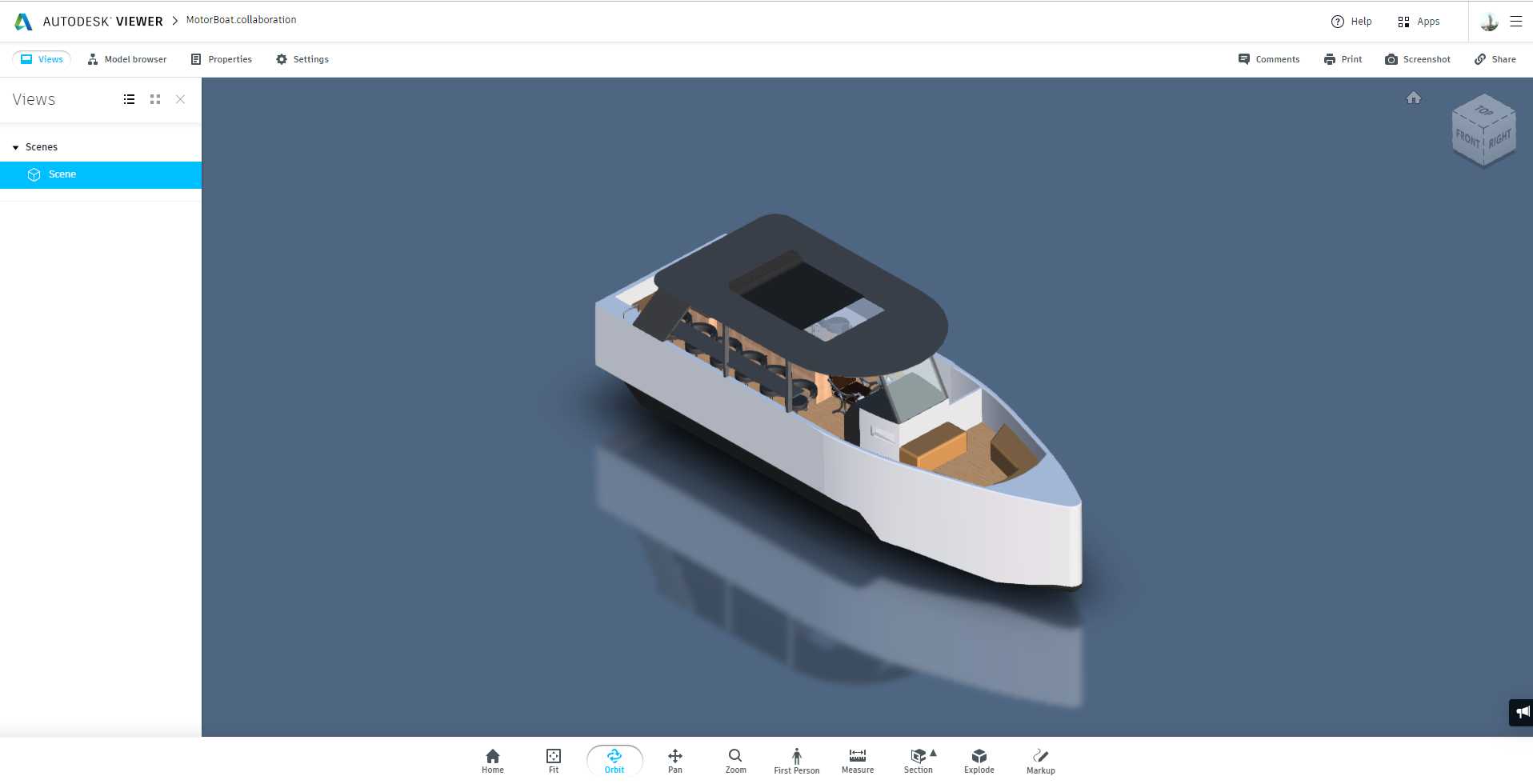

内河观光小型客运游艇三维结构设计

　　这款小型客运游艇的三维结构设计，核心面向城市内河观光、近岸休闲接驳的实际运营场景，在结构布局阶段就充分考虑了狭窄航道通行、浅水区航行的适配性，整体吃水深度控制在0.6米以内，可在多数城市景观河道、近岸浅海区域通行，不会出现搁浅风险。船体总长控制在8.2米，型宽2.6米，整体外轮廓没有突出的外挂结构，靠泊时可直接贴合常规浮动码头，不需要额外加装护舷延伸结构，适配国内绝大多数内河观光码头的停靠边界，日常运营中不需要对现有码头进行改造即可投入使用。

　　从功能布局来看，上层驾驶区设置在船艏位置，驾驶位视野无遮挡，可完整观测前方航道与两侧靠泊区域，操控台预留了舵机、仪表、通讯设备的安装位，所有安装孔位都做了密封加强设计，避免航行中溅水导致设备故障。客舱区域沿船体中轴线对称布置8个乘客座椅，座椅下方预留了救生衣存放舱，每个舱位都做了快开结构设计，紧急情况下可一秒开启取用救生设备，符合内河客运船舶的安全规范。客舱顶部设置了半封闭遮阳篷，篷体采用流线型圆弧过渡设计，既可以减少航行时的风阻，也能避免雨天雨水直接灌入客舱，篷体侧面预留了透明视窗的安装槽，后期可根据运营区域的气候特点加装封闭窗，实现全天候运营。

　　船体结构设计上，船底采用V型与平底结合的复合线型，船艏段为小角度V型结构，可有效破开航行时的水面波浪，降低航行阻力，船艉段为平底结构，可提升低速航行时的稳定性，游客在舱内走动时不会出现明显的晃动感，适配观光场景下游客起身拍照、观景的使用需求。船体外壳采用分块建模设计，船壳板厚度统一设置为6毫米，肋骨间距控制在0.5米，所有肋骨与船壳的连接位置都做了圆角过渡，避免应力集中导致的结构疲劳，长期在水面颠簸工况下也不会出现焊缝开裂的问题。船艉区域预留了舷外机的安装位，安装面做了加厚加强处理，可适配15到30马力的常规外挂动力，动力安装位的重心与船体整体重心重合，航行时不会出现艏倾或者艉倾的问题，操控稳定性更强。

　　细节设计层面，船舷两侧设置了一体化的扶手栏杆，栏杆高度1.1米，符合客运船舶的安全防护要求，栏杆与船壳的连接点都做了密封处理，避免水渗入船体夹层导致腐蚀。客舱地面采用防滑纹理设计，建模时预留了排水孔的位置，清洁时的积水可直接通过排水孔排出船外，不会在舱内积水。船艏位置设置了锚链舱，舱盖采用水密设计，可存放小型船锚与缆绳，满足临时停靠的锚泊需求。整个建模过程中所有装配结构都做了干涉检查，活动部件比如舱门、座椅靠背、储物舱盖都预留了足够的活动间隙，实际生产装配时不会出现部件卡滞的问题，所有曲面都做了曲率连续检查，外壳曲面没有突兀的折角，既可以降低航行阻力，也能提升船体的整体美观度，适配观光旅游的场景定位。
