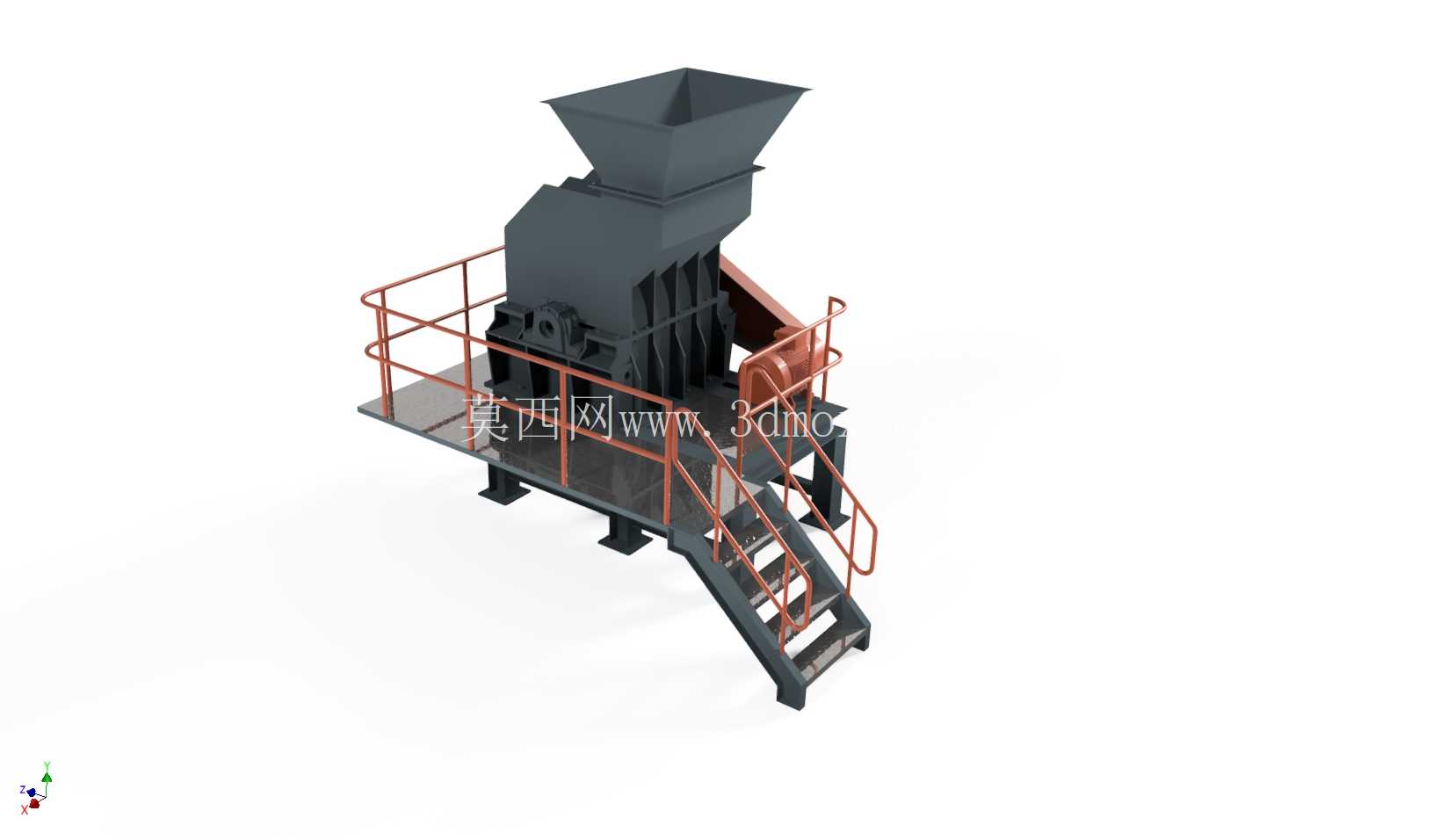

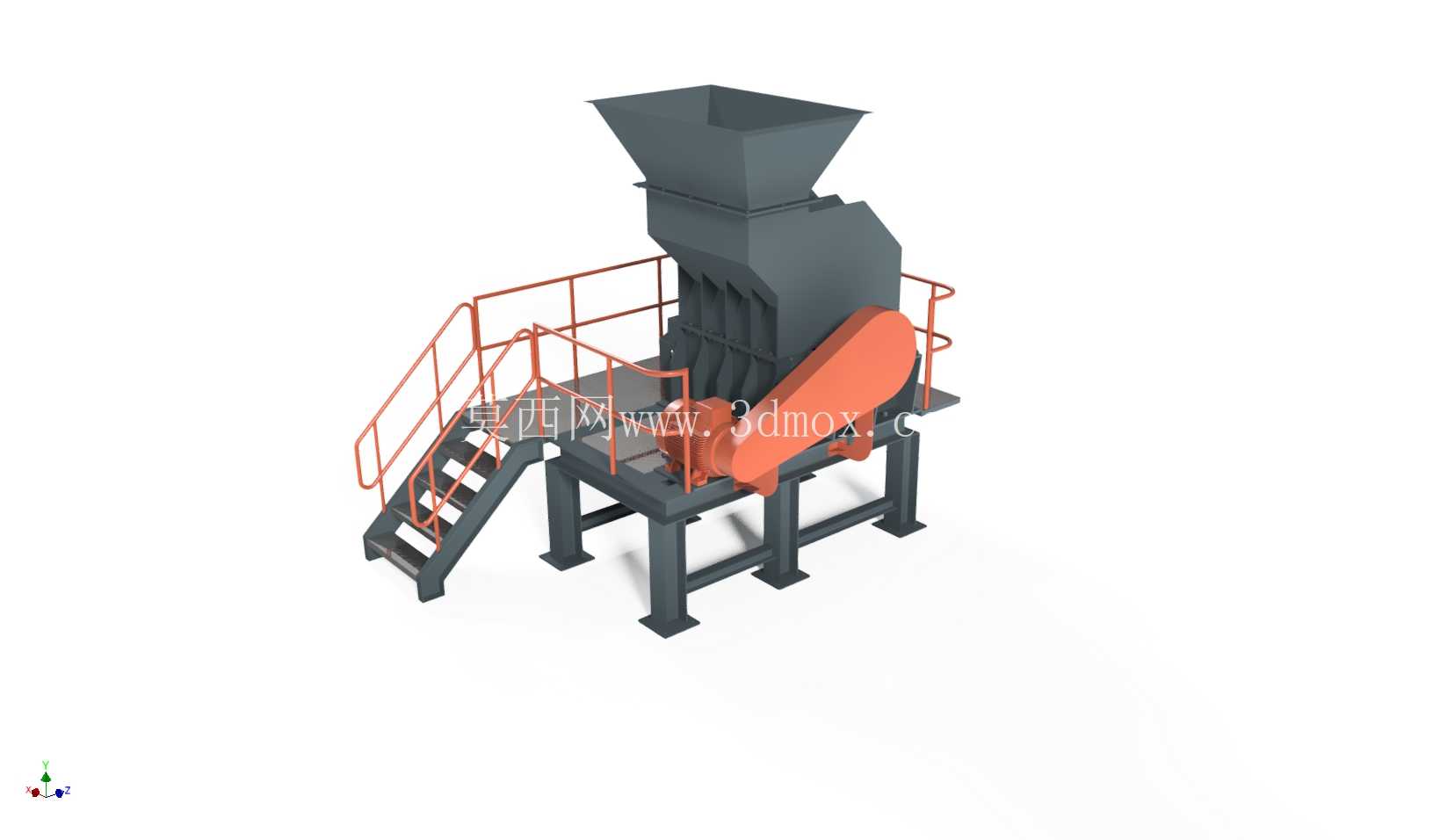

轮胎回收处理用钢丝分离设备结构设计

在废旧轮胎资源化回收处理的产线布局中，钢丝分离环节是决定整条线物料分选纯度、后续胶粉加工品质的核心工序，这款设备正是针对该工序的作业需求开发的专用处理单元。从实际产线的应用场景来看，该设备通常布置在轮胎粗破碎工序之后，承接经过初步破碎、去除了部分胎面胶的胶块物料，通过设备内部的击打、揉搓、筛分结构，将嵌合在橡胶块内部的胎圈钢丝、帘线钢丝与橡胶基体彻底解离，避免钢丝混入后续胶粉磨制工序造成磨辊异常磨损，同时分离出的洁净钢丝可直接作为废钢原料回炉重炼，大幅提升废旧轮胎回收的资源利用率。

从功能特性上看，设备上部设置的大倾角进料斗采用了上宽下窄的渐缩结构，能够承接上游皮带输送机连续输送的胶块物料，同时避免物料在进料口出现架桥、堵料问题，进料斗内壁可根据实际磨损情况加装耐磨衬板，延长进料部位的使用寿命。设备核心的破碎分离腔采用了厚钢板焊接的箱型结构，内部设置有高速旋转的击打转子，转子上通过螺栓固定有耐磨锤头，锤头采用高铬铸铁材质，在高速旋转过程中对进入腔体的胶块产生反复击打、剪切作用，同时腔体内部设置有凸起的反击板，胶块被锤头击打后撞击在反击板上产生二次破碎，通过冲击力与剪切力的共同作用，让嵌在橡胶内部的钢丝逐步与橡胶剥离。腔体下部设置有弧形筛网，筛网孔径可根据后续工序对胶块粒度的要求进行更换，粒径小于筛孔的胶粒会透过筛网排出进入下一道工序，而未充分解离的胶块与钢丝团会继续在腔体内被击打揉搓，直到胶粒粒径达标后排出，分离出的钢丝会在转子离心力与腔体导料结构的作用下从专门的钢丝出料口排出，实现胶料与钢丝的初步分流。

从设计思路层面，这款设备充分考虑了废旧轮胎处理现场的作业强度与维护需求，整体采用分体式模块化设计，核心的破碎腔体、转子总成、驱动单元、机架平台都可以单独拆分运输，降低了设备进场安装的难度。设备配套的操作检修平台采用型钢焊接框架搭配花纹钢板铺设，平台周边设置有高度1.2米的安全防护栏杆，栏杆底部设置有10厘米高的挡脚板，避免检修过程中工具、零件从平台掉落，平台一侧设置有带防滑踏步的斜梯，斜梯倾角设置为45度，踏步采用格栅板结构，即使在现场有积灰、沾水的情况下也能保证检修人员上下的安全性，日常的锤头更换、筛网清理、轴承润滑等维护作业都可以在平台上完成，无需搭建额外的临时检修架。驱动单元采用电机带皮带轮传动的结构，电机与转子主轴之间设置有皮带防护罩，同时传动结构预留了皮带张紧调节的余量，可根据皮带磨损情况及时调整张紧度，避免传动打滑影响转子转速，进而降低分离效率。

在安装边界与外形尺寸的适配性上，设备整体的机架采用H型钢焊接成型，底部设置有多个带地脚螺栓孔的安装脚，安装时需要将设备固定在厚度不小于300毫米的混凝土基础上，基础需要按照设备的载荷参数做预埋处理，避免设备高速运行时产生异常振动。设备进料口的中心高度与上游出料皮带机的头部滚筒高度差控制在合理范围内，不需要额外增加过渡溜槽的倾斜角度就可以保证物料顺畅进入腔体，设备的胶料出料口、钢丝出料口的位置可以根据下游输送设备的布置方向做局部调整，适配不同布局的回收产线。设备的整体宽度控制在常规工业厂房的通道通行范围内，设备进场时不需要额外拆除厂房门或者墙体，整体安装后的最高点距离地面的高度适配常规6米层高的工业厂房，不需要额外加高厂房空间。考虑到设备运行过程中会产生一定的振动与噪音，设计时在机架与混凝土基础之间预留了加装减震垫的位置，可根据现场的降噪需求加装橡胶减震垫或者阻尼减震器，降低设备运行对周边作业区域的影响。设备的轴承座采用了分体式剖分结构，后期更换轴承时不需要将整个转子从腔体中吊出，只需要拆开轴承座上盖就可以完成轴承的更换作业，大幅缩短了设备维护的停机时间，适配回收处理行业连续化生产的作业需求。
