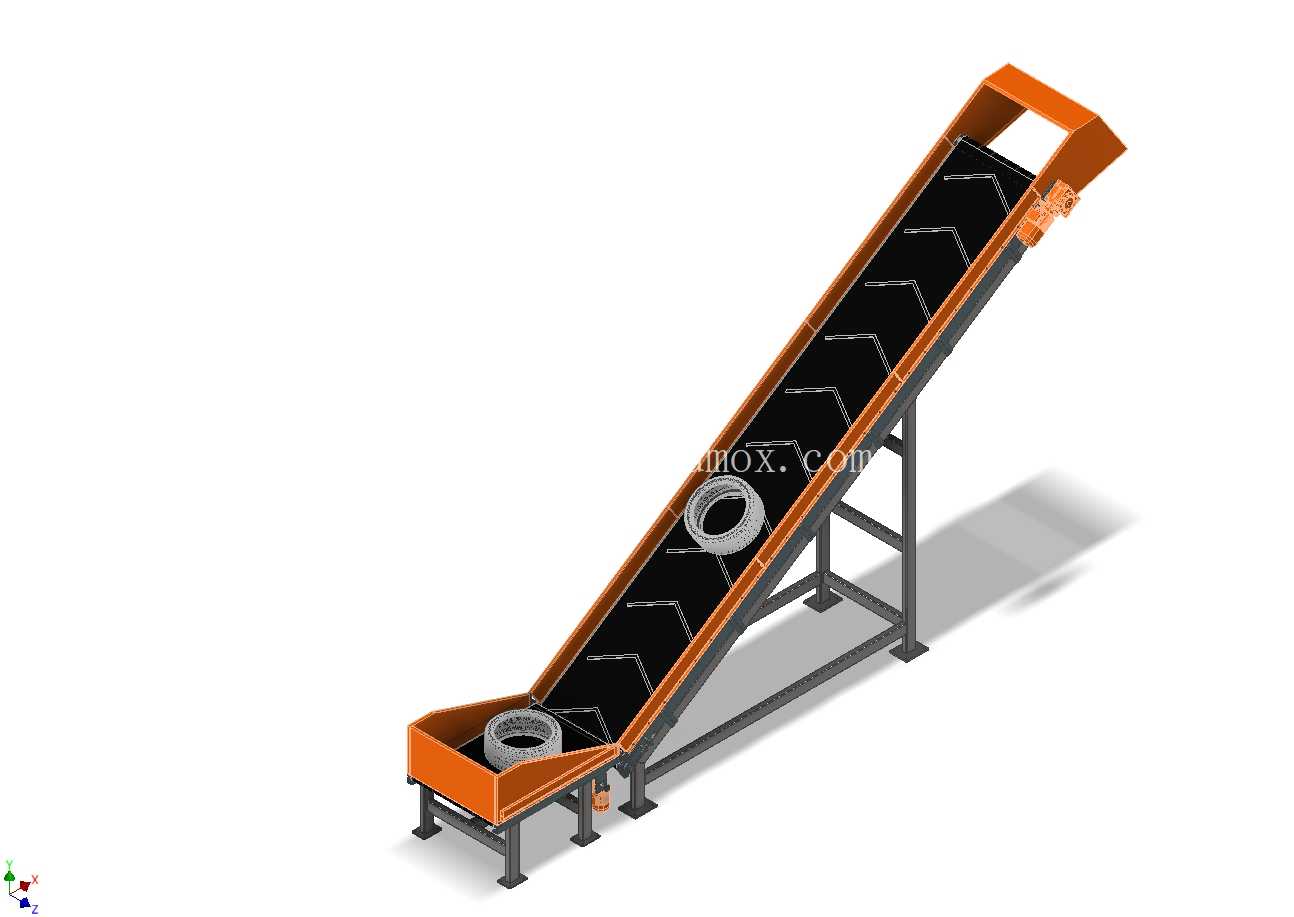

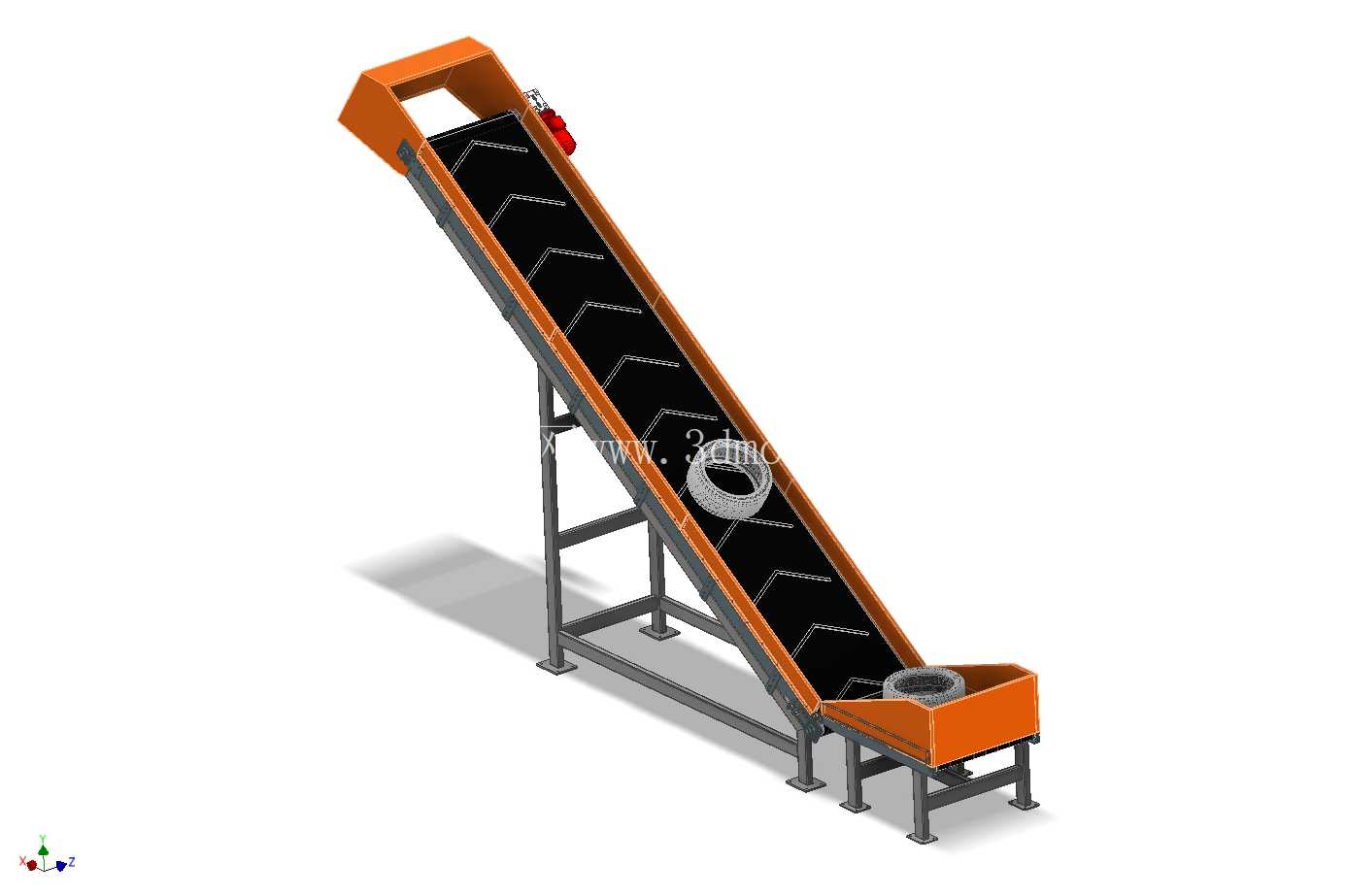

轮胎回收生产线用倾斜式皮带输送装置

　　在废旧轮胎资源化回收处理的产线布局中，这类倾斜式皮带输送装置往往承担着衔接前后工序的关键物料转运职能，不同于常规水平输送设备，它的大倾角布置形式能够在有限的车间占地范围内完成轮胎从低位拆解工位到高位破碎、筛分工位的垂直提升，省去了多段水平输送加垂直提升的冗余设备配置，能有效压缩整条回收线的占地面积，适配多数中小型轮胎回收加工厂的车间空间边界。从结构设计逻辑来看，设备整体采用型钢焊接框架作为承载主体，支腿位置设置了可调式地脚支撑，安装时可根据现场地面平整度调整支腿高度，保证机架整体水平度偏差控制在允许范围内，避免皮带运行过程中出现跑偏、撒料的问题。

　　输送段的倾斜角度经过实际工况验证，既能够保证废旧轮胎在皮带上不会因为自重出现下滑，又能尽可能压缩设备的纵向安装尺寸，进料端设置的低位接料斗高度匹配人工上料或者前段拆解设备的出料高度，作业人员无需过度抬升物料即可完成上料操作，降低一线作业的劳动强度；出料端的高位卸料罩能够精准对准下游设备的进料口，避免轮胎在卸料过程中滚落至设备外部。皮带表面设置了等间距的挡料隔板，这一结构是针对轮胎这类外形不规则、表面摩擦力不均的物料专门设计的，能够在大倾角输送过程中对轮胎形成可靠的承托，防止物料在输送段下滑堆积，即使是带轮毂的小型轮胎残段，也能被隔板稳定承托完成输送。

　　两侧的机架护板采用折弯成型的板材制作，既能够对运行中的皮带形成侧向防护，避免物料从皮带侧边掉落，又能作为机架的加强结构提升整体框架的抗扭刚度，设备顶部靠近出料端的位置设置了安全急停拉绳的安装位，现场安装时可沿输送段全长布置急停装置，一旦出现物料卡滞或者人员误触的情况，可在任意位置触发设备停机，满足安全生产的防护要求。从安装边界来看，设备的进料端宽度适配常规轮胎拆解工位的出料宽度，支腿的横向间距预留了常规叉车的作业空间，后期产线调整移位时可直接通过叉车完成整设备的转运，无需对框架进行拆解。

　　驱动单元布置在出料端的顶部位置，这种上置驱动的布置形式能够增大驱动滚筒与皮带的包角，提升传动效率，同时避免地面的灰尘、油污堆积在驱动电机表面，降低日常维护的清洁工作量，驱动端还设置了张紧调节结构，皮带运行一段时间出现松弛后，可通过调节螺栓调整滚筒位置，快速完成皮带张紧度的校准，无需拆解其他结构部件。在实际应用场景中，这类输送设备除了用于整胎的上料输送，还可适配轮胎破碎后的胶块、钢丝圈分离后的橡胶颗粒等物料的转运，只需根据输送物料的粒度调整挡料隔板的间距即可适配不同工序的输送需求，设备的机架表面采用了耐磨防腐的涂装处理，能够适应回收车间内多尘、存在少量橡胶油污的作业环境，延长结构件的实际使用寿命。设计过程中对框架的受力点做了针对性加强，尤其是倾斜段与水平支腿的连接位置，通过加焊三角加强筋的方式提升结构强度，能够承受满载轮胎输送时的交变载荷，避免长期运行后框架出现焊接位置开裂、变形的问题。皮带的运行速度设置在合理区间，既能够保证整条产线的物料输送节拍匹配前后工序的处理效率，又不会因为速度过快导致物料在卸料端出现抛洒，两侧的导向滚轮沿输送段全长布置，能够对皮带的运行轨迹形成持续约束，即使输送偏载的物料也能避免皮带出现严重跑偏，减少皮带边缘的异常磨损，降低易损件的更换频率。
