电气配套预制混凝土接线室结构设计

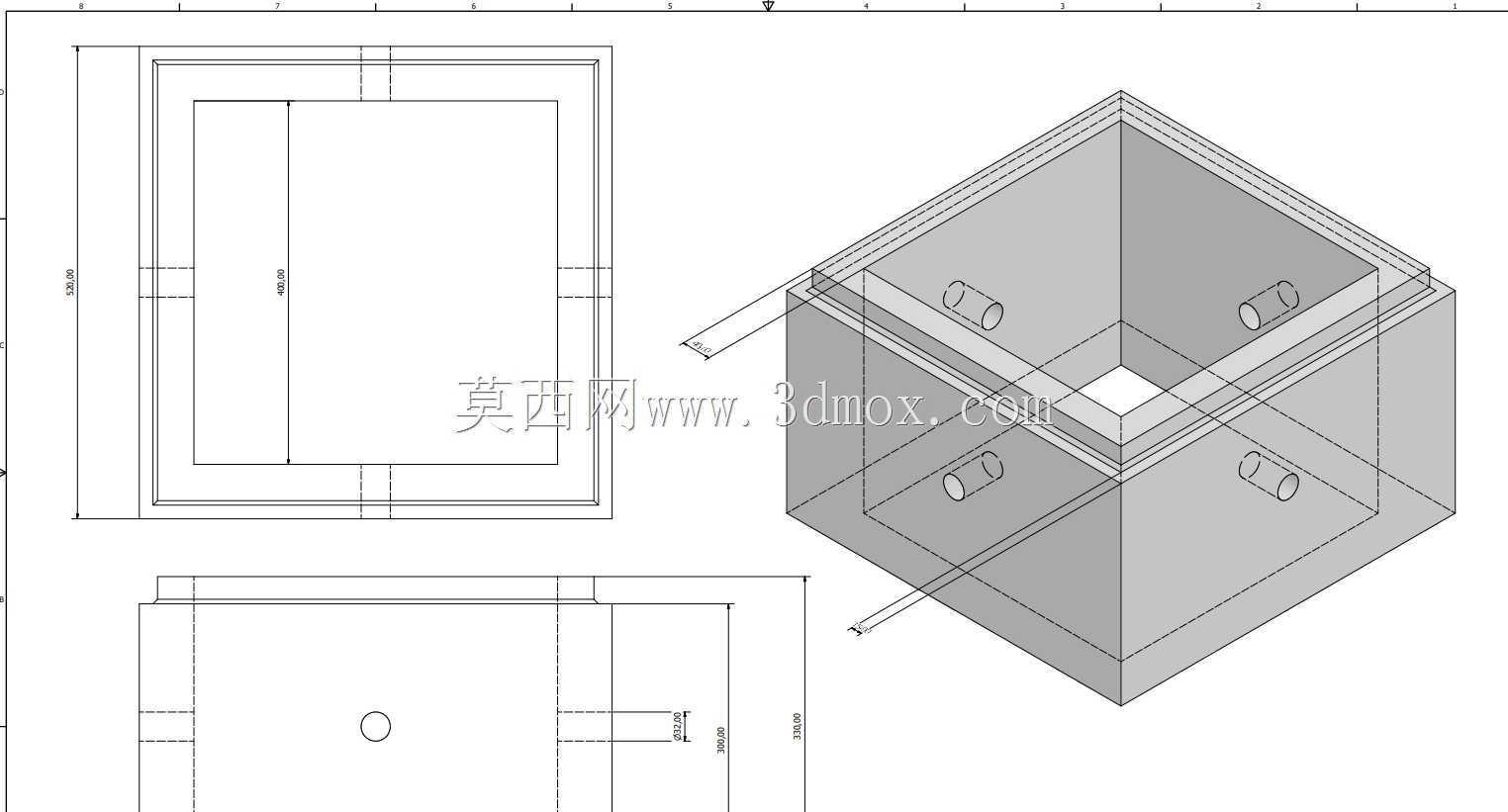

　　这款预制混凝土电气室的设计，最初是针对户外配电系统中变压器配套接线节点的防护需求展开的，在户外输配电、厂区临时供电、市政路灯配电、光伏场站接线等场景中，这类埋地或半埋地的混凝土腔体是线缆转接、分线、接头防护的核心载体，相比传统砖砌接线井，预制一体化的结构能大幅缩短现场施工周期，避免现场砌筑的砂浆配比、砌筑精度不足带来的渗漏、结构开裂问题。从结构设计逻辑来看，整个腔体采用方形嵌套式结构，外层为承重结构层，内层预留线缆穿接的通孔位置，四个侧壁的穿线孔采用对称布局，分别对应不同方向的进出线缆走向，孔位的高度设计避开了腔体底部的积水沉积区，防止雨季积水倒灌进入线缆接头位置造成绝缘失效。

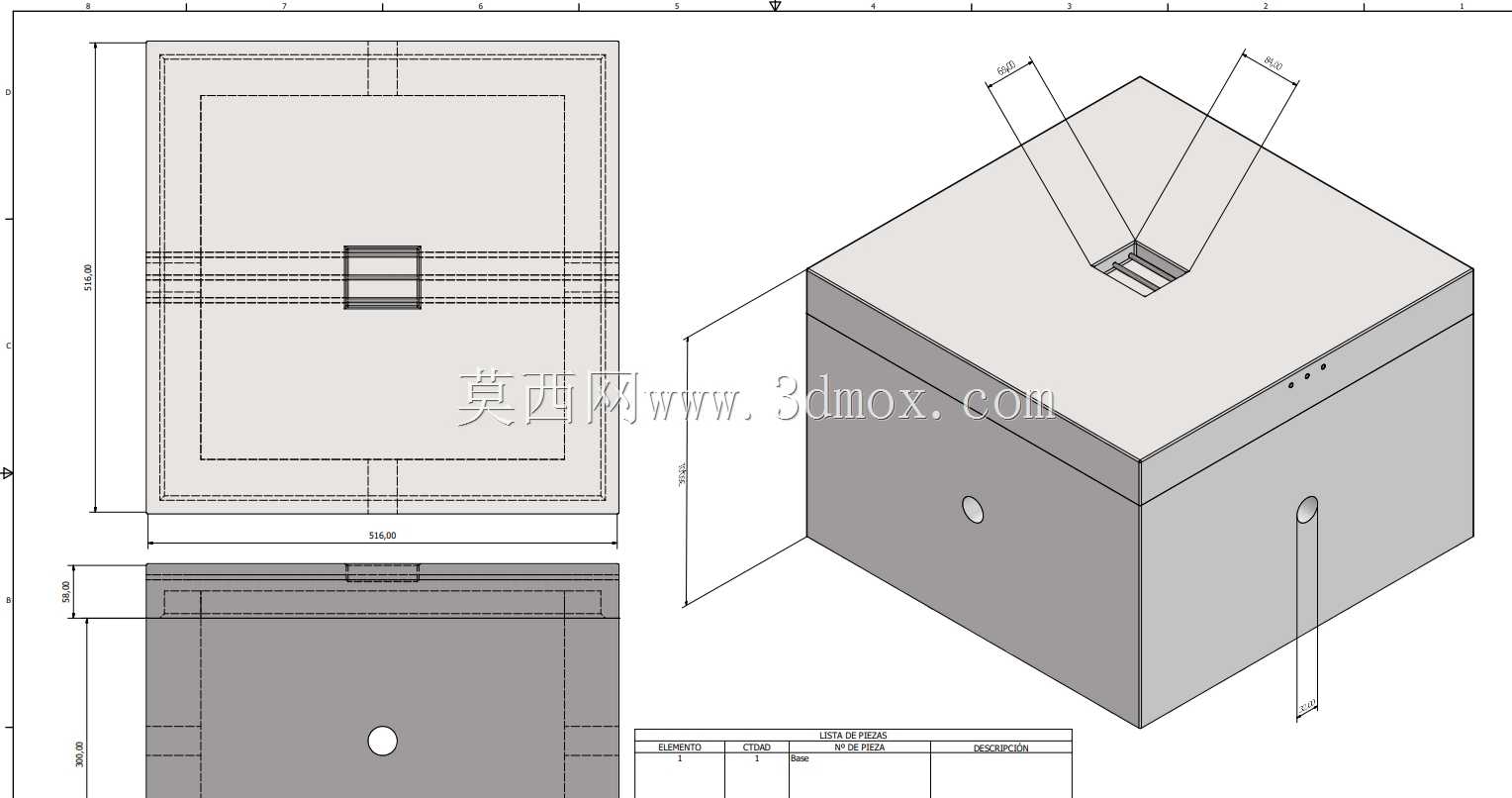

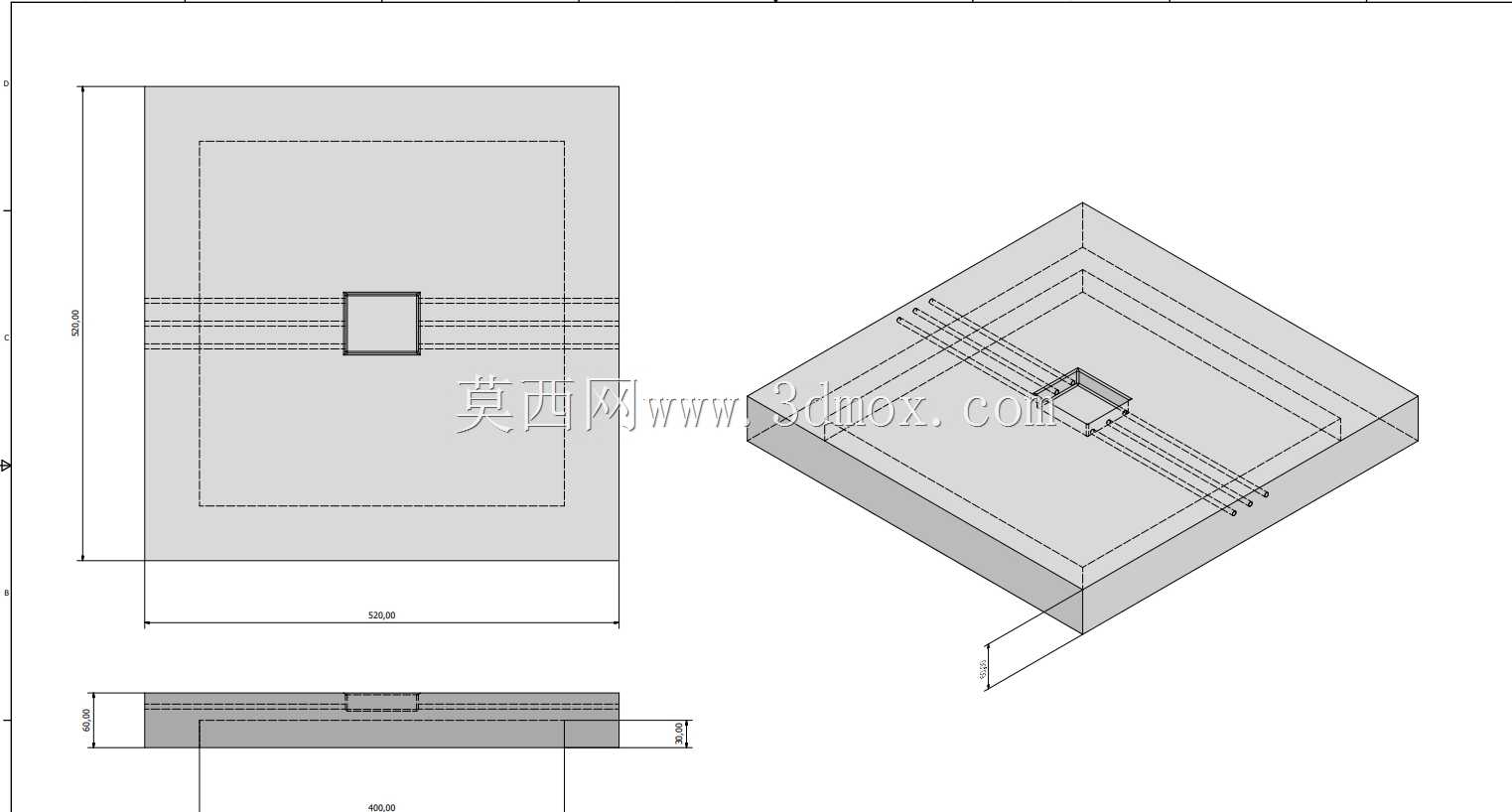

　　尺寸层面，底座的外部轮廓为400mm×400mm，整体腔体高度330mm，穿线孔的孔径统一为32mm，这个尺寸边界是经过现场工况验证的：400mm见方的占地面积不会过度占用地下管廊的排布空间，半埋安装时露出地面的高度刚好匹配地面硬化层的厚度，不会突出地面影响通行，也不会因为埋深过大造成后期检修开盖困难；32mm的穿线孔可以容纳最多3根10mm²的铠装电缆穿过，同时预留了穿线时的线缆弯曲余量，避免穿线时线缆外护套被孔壁棱角划伤。结构设计上，腔体的顶部采用台阶式企口结构，和上盖配合时可以形成自然的防水密封面，不需要额外加装密封胶条就能实现雨水沿企口外侧排走，不会渗入腔体内部；腔体的内壁做了抹平处理，没有突出的棱角，方便后期检修时操作人员伸手进入腔体内部整理线缆、对接头做绝缘处理；底部预留了微小的坡度，指向角落的渗水微孔，即使有少量水汽渗入腔体，也能顺着坡度从渗水孔缓慢渗入地下，不会在腔体内长期积水浸泡线缆。

　　在实际工程应用中，这类预制混凝土室的安装流程非常简便，现场只需要开挖对应尺寸的基坑，做50mm厚的碎石垫层找平，就可以直接将预制腔体吊装就位，之后完成各个方向的线缆穿接、接头做绝缘包裹处理，盖上上盖之后就可以完成接线节点的施工，相比传统现场砌筑的接线井，施工效率能提升70%以上，而且混凝土预制件的结构强度均匀，能承受地面普通行人、小型非机动车的碾压荷载，不会出现砖砌结构容易被压碎、坍塌的问题。设计过程中也充分考虑了不同工况的适配性，对称布置的穿线孔可以根据现场线缆的走向，敲掉对应位置的预制封堵片就可以穿线，不需要现场钻孔，未使用的孔位保持封堵状态就能避免泥土、虫鼠进入腔体内部；腔体的壁厚经过荷载验算，在普通人行区域、绿化区域埋地安装时，不需要额外做混凝土包封就能满足承重要求，如果是安装在车行道下方，只需要在腔体顶部加装一块承重盖板就能满足机动车碾压的荷载要求。

　　从三维建模的角度来看，这个模型的结构拆分清晰，外层承重壁、内层空腔、穿线孔、顶部企口的特征都做了准确的还原，尺寸标注完整，不管是做预制构件的生产开模，还是做配电系统的整体排布仿真，都可以直接调用这个模型，不需要再做额外的特征修正；模型的装配关系简单，腔体和上盖的配合间隙做了合理预留，模拟实际安装时的公差配合，不会出现装配干涉的问题。在实际选型过程中，需要注意穿线孔的数量和孔径是否匹配现场的线缆规格，如果是线缆数量更多、线径更粗的场景，可以选择更大尺寸的同系列预制室，这款400mm规格的产品主要适配单台小型变压器的低压侧出线转接，或者是配电支路的中间分线节点，不适合作为主电缆的大容量分线舱使用；安装时要注意腔体的水平度调整，如果腔体倾斜度过大，会导致顶部企口的密封间隙不均匀，容易出现渗水问题，同时穿线完成后，穿线孔和线缆之间的缝隙需要用防火泥做封堵，避免明火、虫鼠顺着缝隙进入腔体内部。
