直列六缸发动机曲轴连杆活塞总成

项目分类:发动机 发布时间:2024-09-25 ID:777642
  • 直列六缸发动机曲轴连杆活塞总成

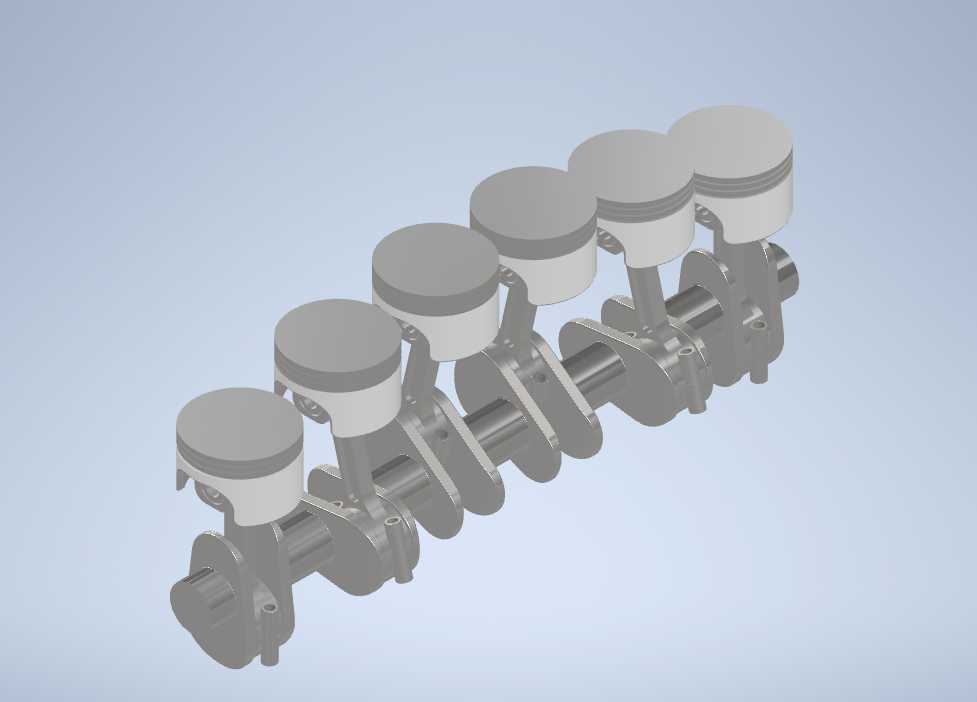

  这套直列六缸曲柄连杆机构的三维结构,完整呈现了内燃机核心运动部件的装配关系与空间布局,是动力总成开发中最基础也最关键的运动学载体。从结构上看,六组活塞沿曲轴轴向等距排列,对应六个曲拐按发火顺序错开相位,连杆小头通过活塞销与活塞铰接,大头则抱合在曲轴连杆轴颈上,把活塞的往复直线运动转化为曲轴的旋转扭矩输出,这一整套运动转换逻辑决定了发动机能否平稳、可靠地把燃烧压力变成可用动力。

  在实际工程场景里,这类总成主要服务于乘用车、商用车以及部分工程机械用直列六缸汽油机或柴油机的前期方案设计。六缸机型相比四缸拥有更均匀的发火间隔,曲轴每转两圈完成六次做功,动力输出绵密、振动水平低,因此在追求平顺性与中高扭矩储备的机型上长期占据主流。建模时首先要锁定的是缸心距,也就是相邻两缸轴线之间的距离,它直接决定了整机长度边界;缸径、行程则共同约束活塞直径与曲柄半径,而曲柄半径恰好是行程的一半,这一几何关系是整个运动链的起点。

  曲拐的相位布置是设计思路里最费斟酌的部分。直列六缸通常采用平面曲轴,六个曲拐分置三个平面、两两相对,使得一阶、二阶往复惯性力都能在机体内部自平衡,这也是六缸机运转平顺的根本原因。建模过程中需要逐拐核对连杆轴颈的方位角,确保相邻缸活塞在上止点、下止点之间的相位符合发火顺序,任何一个曲拐角度错位都会导致运动干涉或平衡特性失效。曲轴主轴颈与连杆轴颈之间通过曲柄臂连接,臂上往往集成平衡重,用以抵消旋转质量产生的离心力矩,平衡重的扇形轮廓和外圆避让空间在数模里都需要明确表达,避免与缸体、油底壳发生磕碰。

  连杆作为传力的中间构件,其大小头中心距即连杆长度,直接影响连杆比——连杆长度与曲柄半径的比值。这个比值偏小会使活塞侧推力增大、缸套磨损加剧,偏大则抬高整机高度,需要在紧凑性与摩擦损失之间反复权衡。连杆大头多采用斜剖或平剖形式,剖分面要保证轴瓦安装与连杆能从缸孔中穿入,螺栓孔定位、轴瓦凹槽、小头衬套压装区这些细节在装配数模中都要保留,以便后续校核连杆在运动包络内是否与缸套下沿、曲轴平衡重相碰。

  活塞部分的造型重点在于顶部燃烧室形状、环岸与环槽布置以及裙部导向型线。三道活塞环(两道气环加一道油环)的槽位、活塞销孔的偏心设置,都影响密封与敲缸噪声;活塞销座与连杆小头的配合间隙、销的轴向挡圈位置,在三维装配里要留出清晰的安装边界。活塞在气缸内做往复运动时,其上下止点位置决定了燃烧室最小余隙和活塞伸出量,裙部下行到最低点时不得与曲轴平衡重或缸体下部干涉,这条运动包络线是数模校核的必查项。

  从安装边界看,整根曲轴通过多道主轴颈支承在缸体主轴承座上,前端输出轮系、后端连接飞轮,轴向定位由某一道带翻边的主轴瓦承担;连杆大头随曲轴旋转扫过的圆柱空间、活塞往复的直线通道,共同构成了曲柄连杆机构在缸体内部必须独占的运动域。设计时还要兼顾润滑油路——主轴颈到连杆轴颈的斜向油道、活塞冷却喷嘴的喷油方向,都需要在结构数模中预留通道与间隙。

  对结构设计与选型人员而言,这套数模的价值在于把抽象的运动学关系具象化:可以直接测量曲拐重叠度、连杆摆角、活塞侧推力方向,也能据此做运动干涉检查、惯性力平衡计算与疲劳工况的载荷提取。外形上六缸一字排开的活塞群、错落的曲柄臂与贯穿的主轴,构成了典型直列六缸动力核心的形态,既体现了发火顺序与平衡设计的几何逻辑,也为后续配气机构、缸体缸盖以及润滑冷却系统的协同设计提供了准确的装配基准。
