八键内花键延长轴连接套筒结构

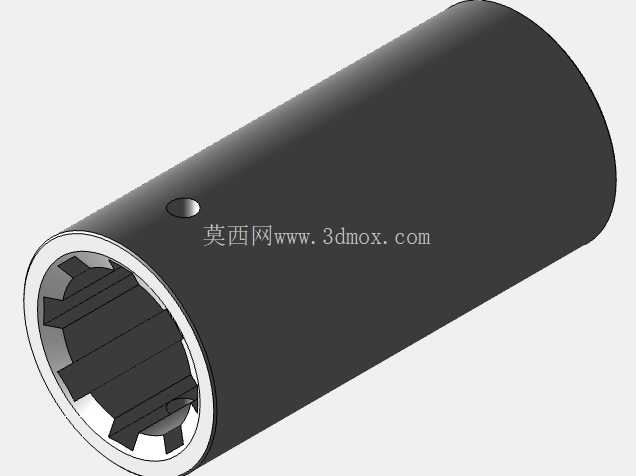

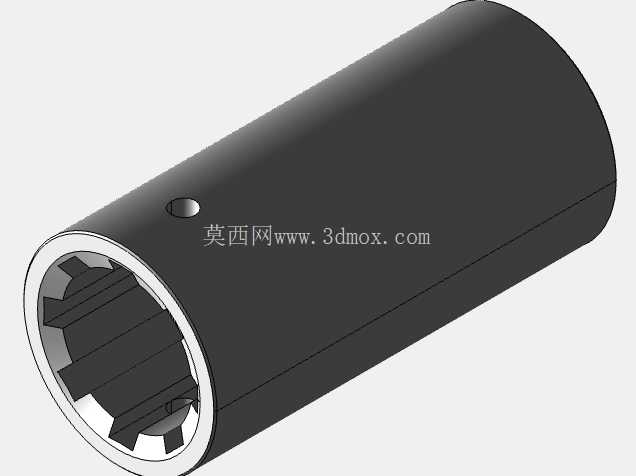

　　这类内花键套筒主要应用在动力传输链路的轴系延长场景，常见于农用机械动力输出轴的接长改造、小型传动设备的轴间距适配工况，核心作用是在不改动原有动力端与负载端轴结构的前提下，实现扭矩的稳定传递，补偿原有轴段长度不足的安装缺口。从结构设计来看，套筒整体采用空心圆柱构型，内壁加工8个均匀分布的矩形花键齿，齿形参数与对接轴的外花键完全匹配，齿侧间隙控制在传动公差允许范围内，既保证装配时的顺畅推入，又能在负载运转时避免齿面出现冲击性点蚀。套筒外壁做光滑圆柱面处理，仅在靠近两端的位置各加工一个径向定位小孔，用于装配时穿入紧定螺钉，限制套筒与对接轴的轴向窜动，防止设备启停瞬间的轴向冲击力导致套筒滑脱。

　　设计过程中优先考虑了扭矩传递的均匀性，8个花键齿沿内孔圆周等角度分布，每个齿的受力面积经过核算，能够匹配对应规格动力输出轴的额定扭矩输出，避免单齿过载断裂的风险。套筒的壁厚经过反复校核，在保证内花键齿根强度的前提下控制整体外径尺寸，不会因为套筒加装导致原有轴系的外围安装空间出现干涉，适配原有设备的护罩、支撑座等周边部件的安装边界。内壁花键的加工精度直接决定传动稳定性，建模时花键齿的齿顶、齿根都做了微小的倒角处理，既可以去除加工毛刺，也能在装配时起到导向作用，避免硬装配导致的齿面磕碰损伤。

　　套筒两端的端面加工有垂直于轴线的定位基准面，装配时两个端面分别与对接轴的轴肩贴合，保证两段对接轴的同轴度误差控制在允许范围内，减少高速运转时的轴系跳动，降低支撑轴承的额外径向负载。径向定位孔的位置特意避开了花键齿的受力区域，设置在相邻两个花键齿的齿槽对应外壁位置，钻孔时不会破坏内花键的齿面结构，紧定螺钉拧紧后顶在对接轴的光轴段或者预留的定位凹坑内，不会对花键的啮合传动造成干涉。实际应用场景中，这类套筒不需要对原有设备的轴端做二次加工，只需要将套筒两端分别套入需要对接的两根花键轴，拧紧紧定螺钉即可完成安装，大幅降低了现场改造的加工难度，尤其适合野外作业的农用设备、工程机械设备的应急维修与轴系延长改造。

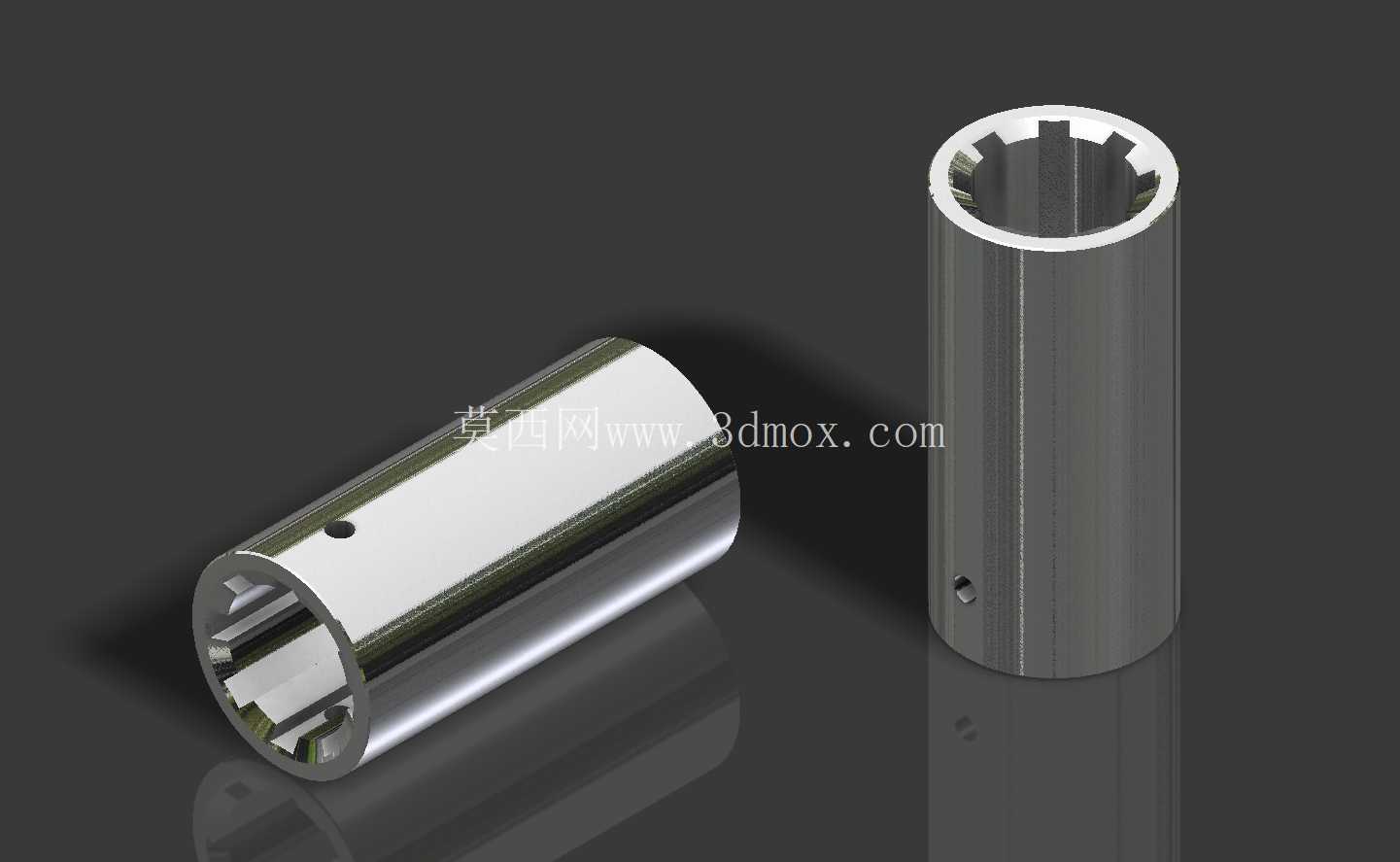

　　建模时还原了金属零件的表面处理特征，外壁呈现光亮的金属加工质感，花键齿的啮合面做了精度面的特征区分，能够直观展示零件的装配关系与结构细节，方便设计人员在做轴系布局时直接调用，核对安装尺寸与干涉情况。套筒的长度尺寸根据常用的轴延长需求设定，既能够保证两端花键的啮合长度满足扭矩传递要求，又不会因为过长导致轴系的悬臂距离增加，影响运转稳定性。内孔的花键参数严格遵循对应规格的花键标准，齿宽、齿高、分度圆直径都与通用的动力输出轴花键参数匹配，具备较强的通用互换性，不需要单独定制非标准的对接轴即可完成装配。在传动特性上，这种多齿啮合的花键连接相比平键连接能够承受更大的扭矩，同时对中性更好，轴系运转的平稳性更优，适合中高转速的动力传输场景，套筒本身的一体式结构也避免了分体式连接套的装配间隙问题，减少了传动过程中的回程误差。
