博世EV14长型燃油喷射器结构设计

在车用动力系统的燃油供给链路里，燃油喷射器是决定空燃比控制精度、燃烧效率与排放表现的核心执行部件，这款适配EV1型连接接口的长型喷射器，主要面向小排量乘用车、改装动力单元以及兼容替代燃料的动力场景设计，可覆盖汽油、E85乙醇汽油等多种燃料的喷射需求，在进气道喷射（PFI）的动力架构中承担精准计量燃油、将燃油雾化喷入进气歧管与进气充分混合的核心作用。

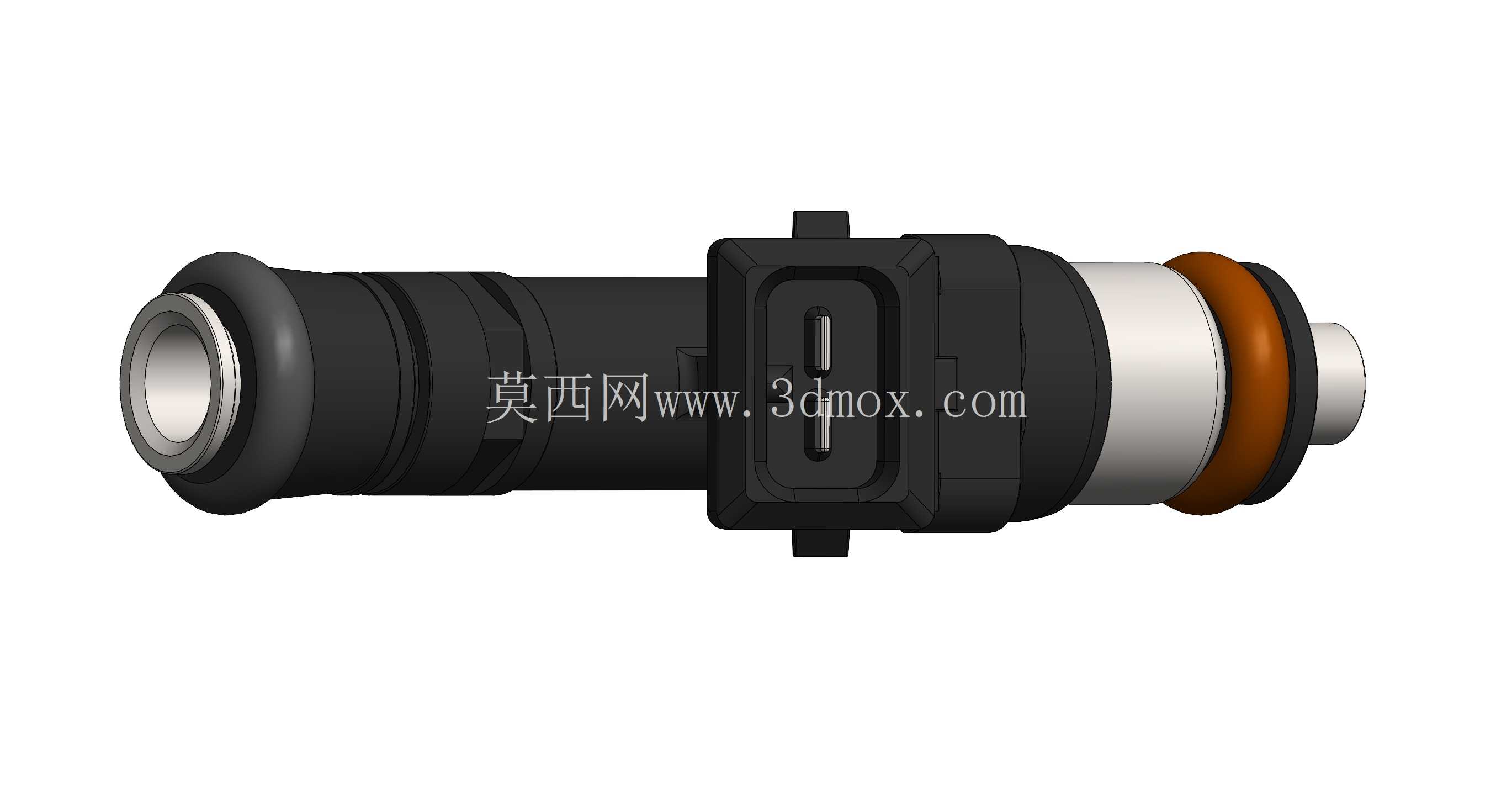

从实际装车的工况边界来看，这款喷射器的安装定位依赖14mm规格的O型密封圈完成密封与径向定位，O型圈的安装间距设定为61mm，这个尺寸是匹配绝大多数进气歧管安装座深度的通用规格，安装时无需额外调整安装座深度，可直接替换同接口规格的原厂喷射器，适配从1.0L到2.5L排量的自然吸气或低增压进气道喷射发动机。喷射器顶端的电气接插件采用Jetronic标准EV1型接口，针脚定义与市面绝大多数原厂ECU驱动信号兼容，无需额外制作转接线束即可完成电气连接，接插件的卡扣结构设计可保证车辆在颠簸、振动工况下不会出现接插件松脱、信号中断的问题。

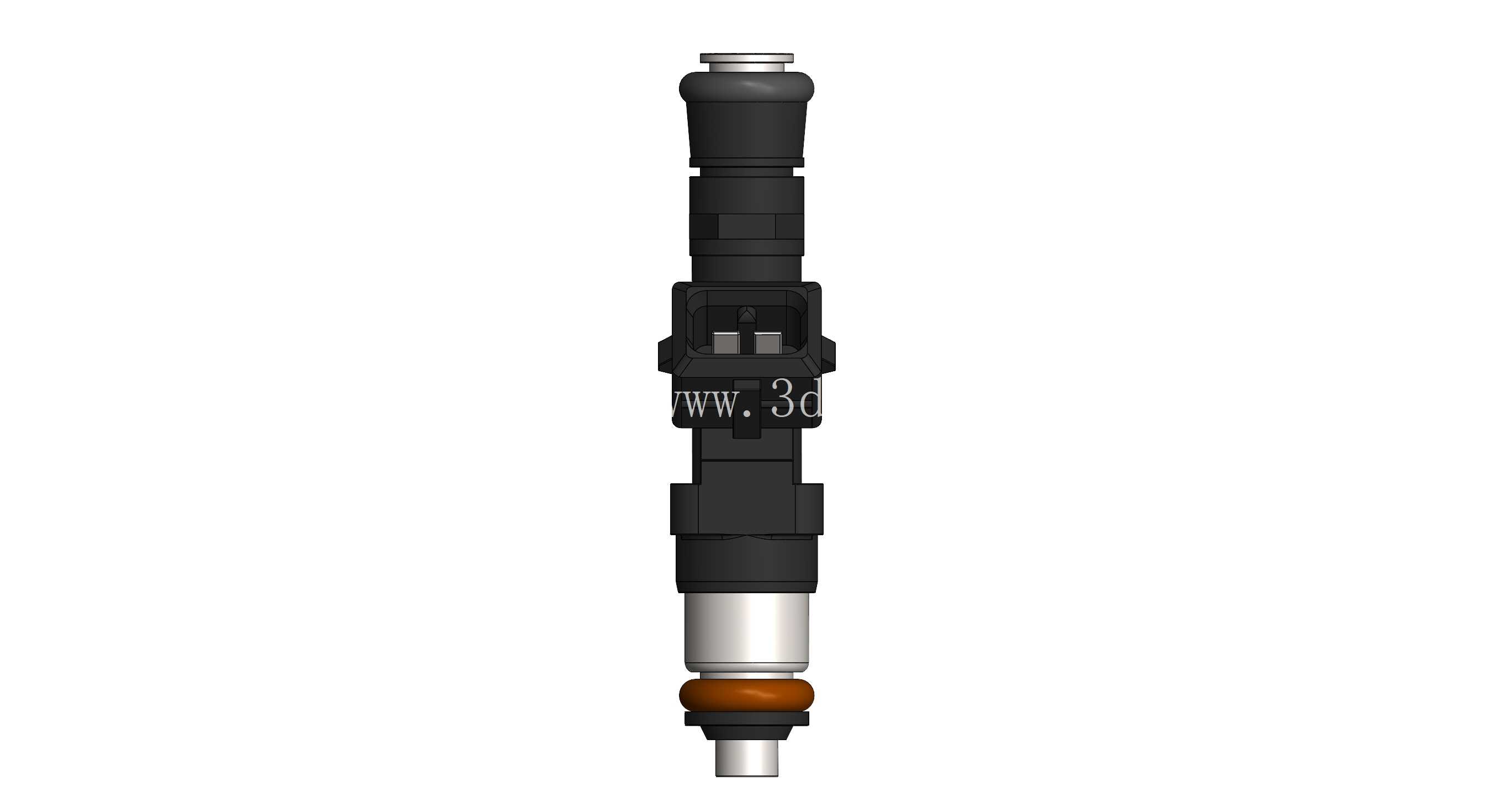

结构设计层面，这款喷射器采用分体式组装结构，从顶端进油端到底端喷油端依次为进油滤网段、电磁线圈驱动段、阀体衔铁段、密封段以及喷油嘴段。顶端进油口内置高精度不锈钢滤网，可过滤燃油中直径大于10μm的杂质，避免杂质卡滞阀体造成喷油量失准或者滴漏问题；电磁线圈采用高耐温等级的漆包线绕制，可耐受发动机舱长期120℃的工作温度，不会出现线圈绝缘层老化失效的问题；衔铁与阀体的配合间隙控制在微米级，既保证衔铁动作的响应速度，又避免长期工作出现磨损卡滞，单次喷油动作的开启响应时间小于1ms，关闭响应时间小于0.8ms，可支持最高转速6500rpm下的逐次喷油控制需求。

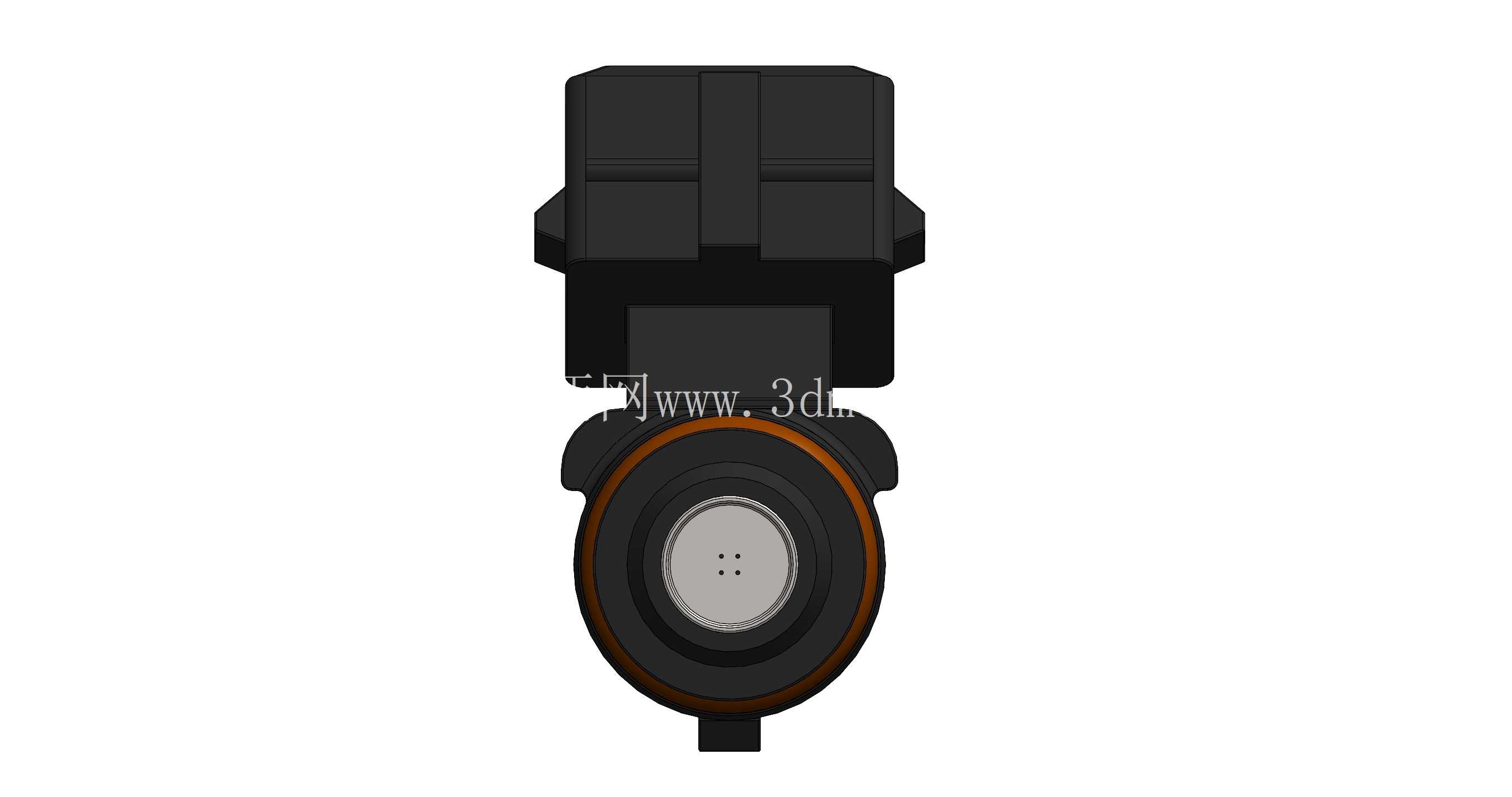

密封结构采用双O型圈设计，顶端进油端与燃油导轨接触的位置采用耐油氟橡胶O型圈，可耐受燃油长期浸泡以及-40℃到140℃的温度交变，不会出现溶胀、硬化导致的漏油问题；靠近喷油端的橙色O型圈为安装密封件，与进气歧管安装座配合，既可以隔绝进气道的真空泄漏，又可以缓冲发动机工作传递到喷射器的振动，降低工作噪音。喷油端采用4孔喷嘴设计，喷孔采用锥形结构，喷出的燃油雾束锥角为15°，雾化后的燃油索特平均直径小于60μm，可保证燃油与进气充分混合，避免湿壁问题造成的燃烧不充分、积碳增多等问题。

流量特性是这款喷射器的核心性能参数，在3bar燃油压力下静态流量为220cc每分钟，4bar压力下为250cc每分钟，5bar压力下为280cc每分钟，6bar压力下为310cc每分钟，线性流量区间覆盖2ms到20ms的喷油脉宽，可满足从怠速小负荷到全负荷大工况的喷油量需求，即使是经过轻度动力改装、动力输出提升20%以内的自然吸气发动机，也能提供足够的燃油供给量，不会出现高负荷下混合气过稀的问题。阀体的密封性能经过1000小时耐久循环测试，在1bar燃油压力下的静态泄漏量小于每分钟1滴，不会出现停机后燃油渗漏导致的淹火花塞、下次启动困难等问题。

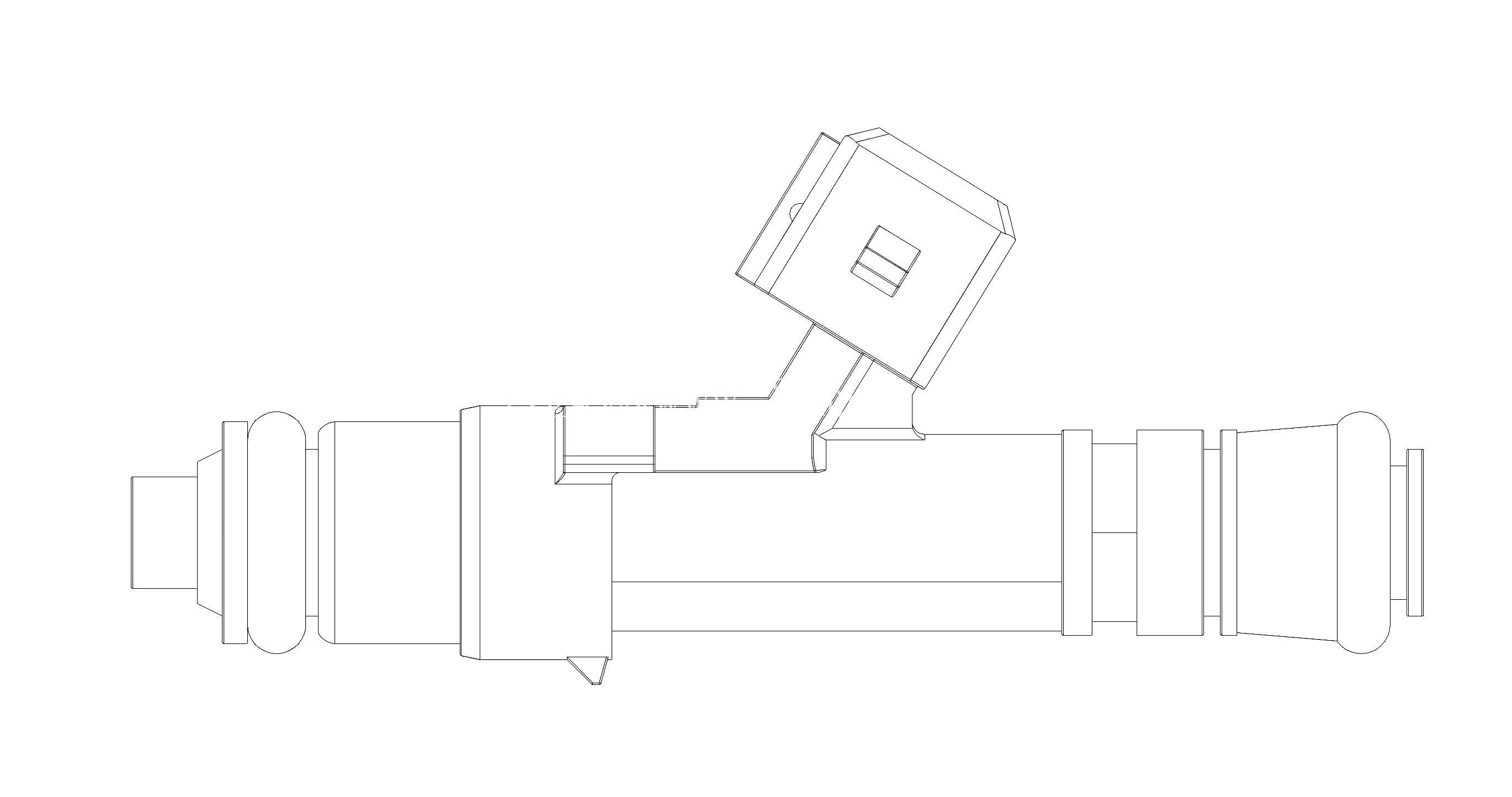

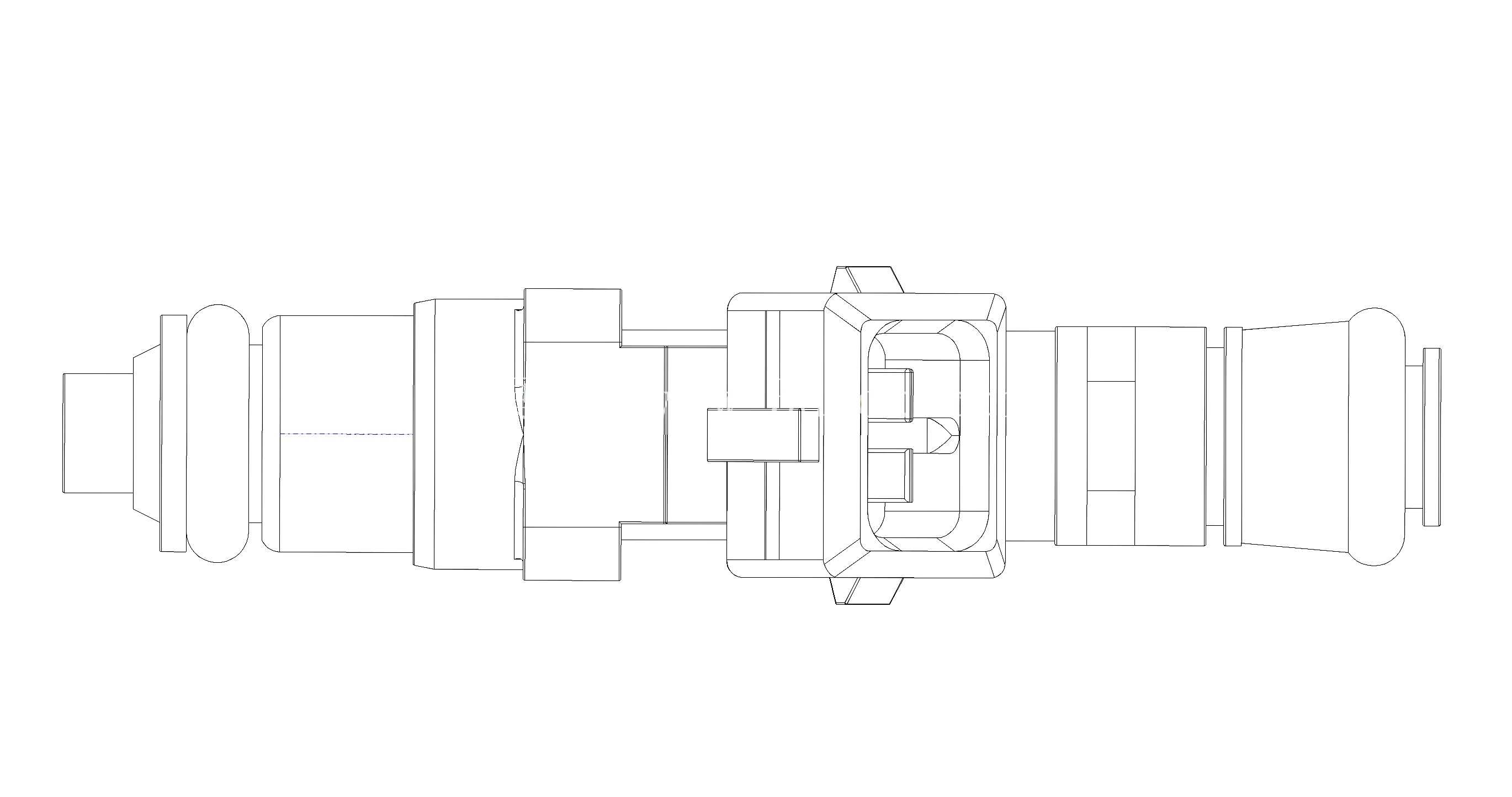

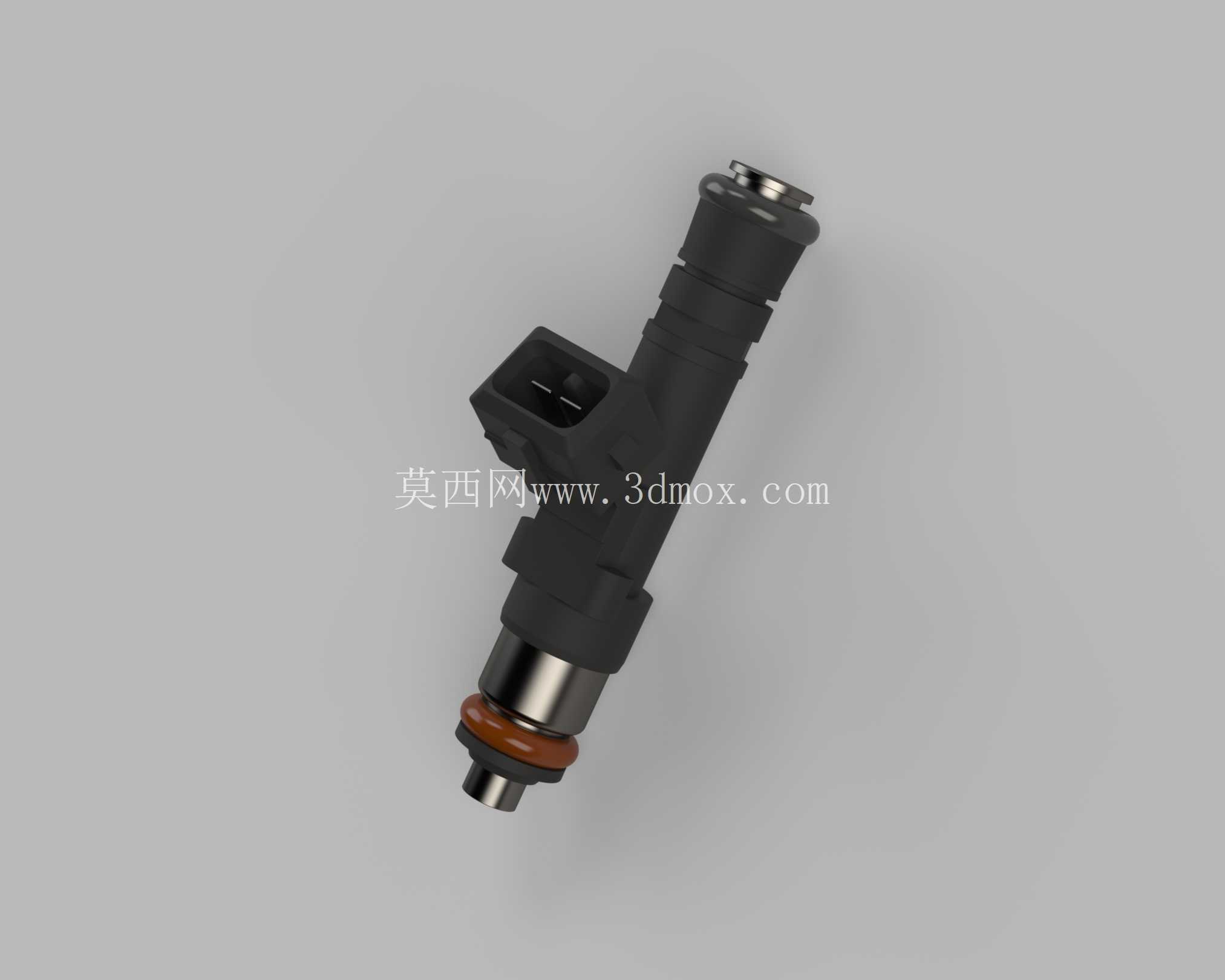

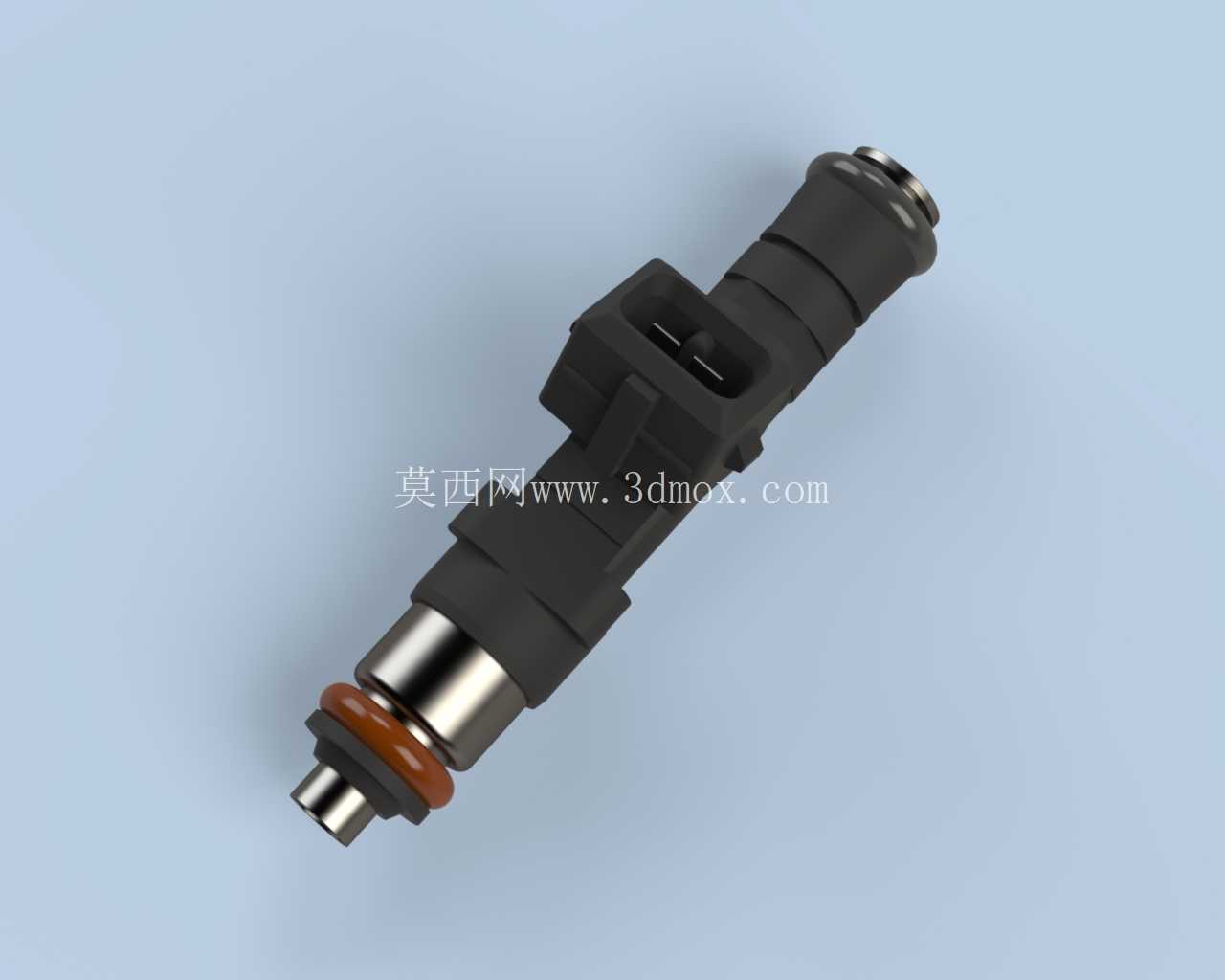

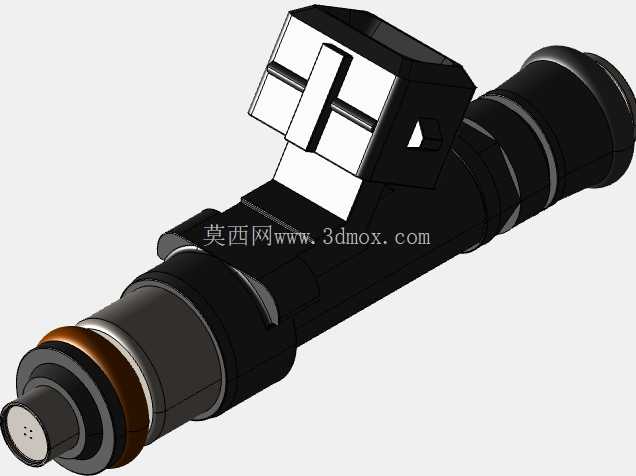

在三维建模过程中，这款喷射器的模型完整还原了所有安装接口的尺寸细节，包括接插件的定位卡扣位置、O型圈的安装槽尺寸、喷油嘴的伸出长度、整体安装长度等关键尺寸，公差带按照实际装车的IT7级精度设定，可直接用于发动机进气系统的装配干涉检查、燃油导轨的匹配设计、维修拆装模拟等场景。建模时对内部电磁线圈、衔铁、弹簧等部件也做了等比例还原，可用于教学演示、结构原理展示，也可作为维修培训的拆解演示模型使用。对于做发动机改装匹配、进气系统设计的工程师来说，这个模型可以直接导入装配环境，验证喷射器安装角度、与进气门的距离、雾束是否会打到进气道壁面等关键匹配点，减少实物试装的次数，缩短开发周期。

从实际应用的拓展性来看，这款喷射器因为兼容乙醇燃料，也可用于灵活燃料发动机的改装与开发，O型圈与密封件都采用耐乙醇腐蚀的氟橡胶材质，长期使用E85燃料也不会出现密封件溶胀损坏的问题，喷嘴的喷孔采用不锈钢材质，经过液体研磨抛光处理，抗杂质冲蚀能力强，长期使用不会出现喷孔磨损导致的流量变大、雾化变差问题，设计寿命可达10亿次喷油循环，满足整车全生命周期的使用需求。
