Anycubic Photon Mono 4K光固化打印机外罩结构

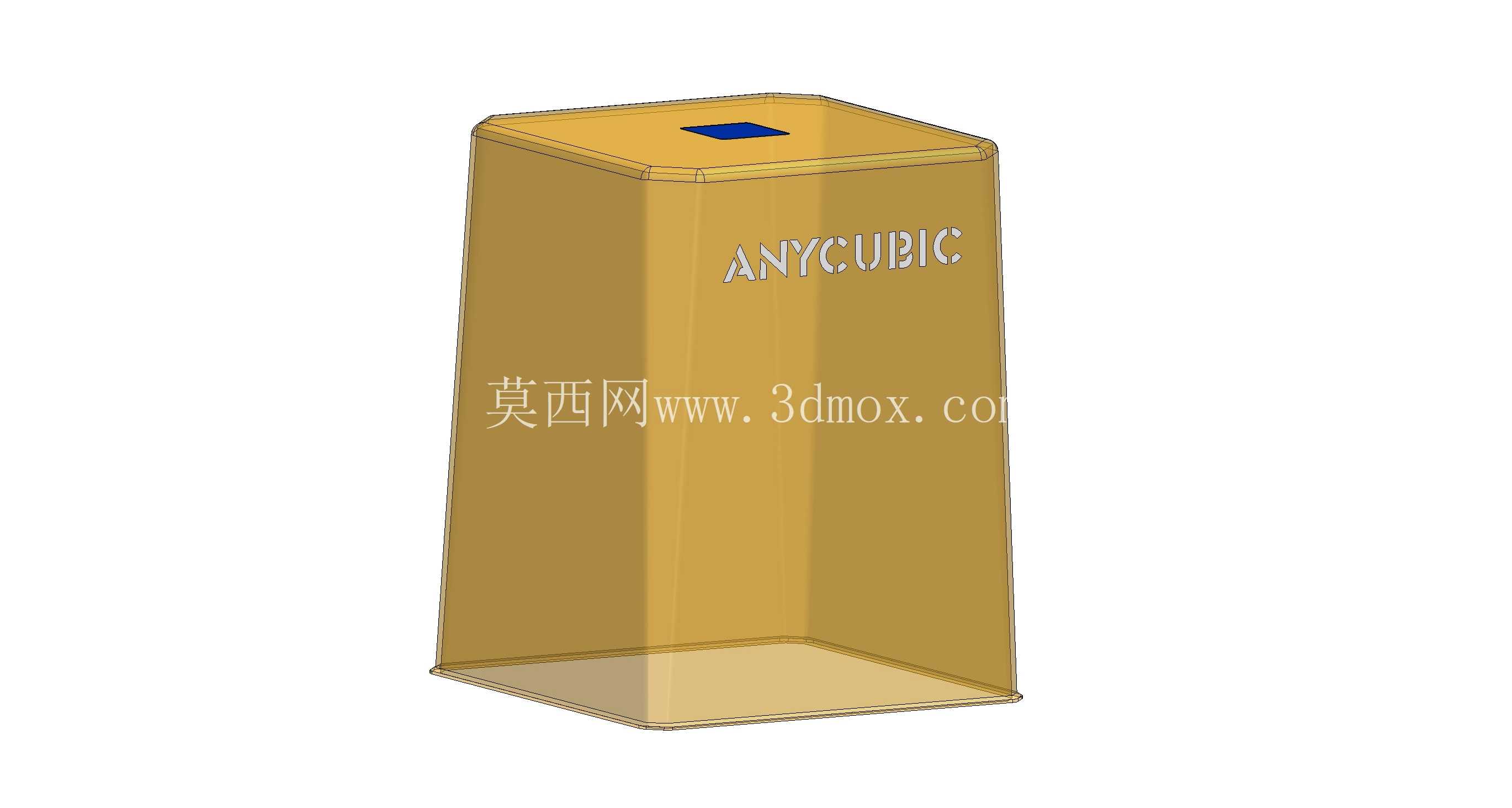

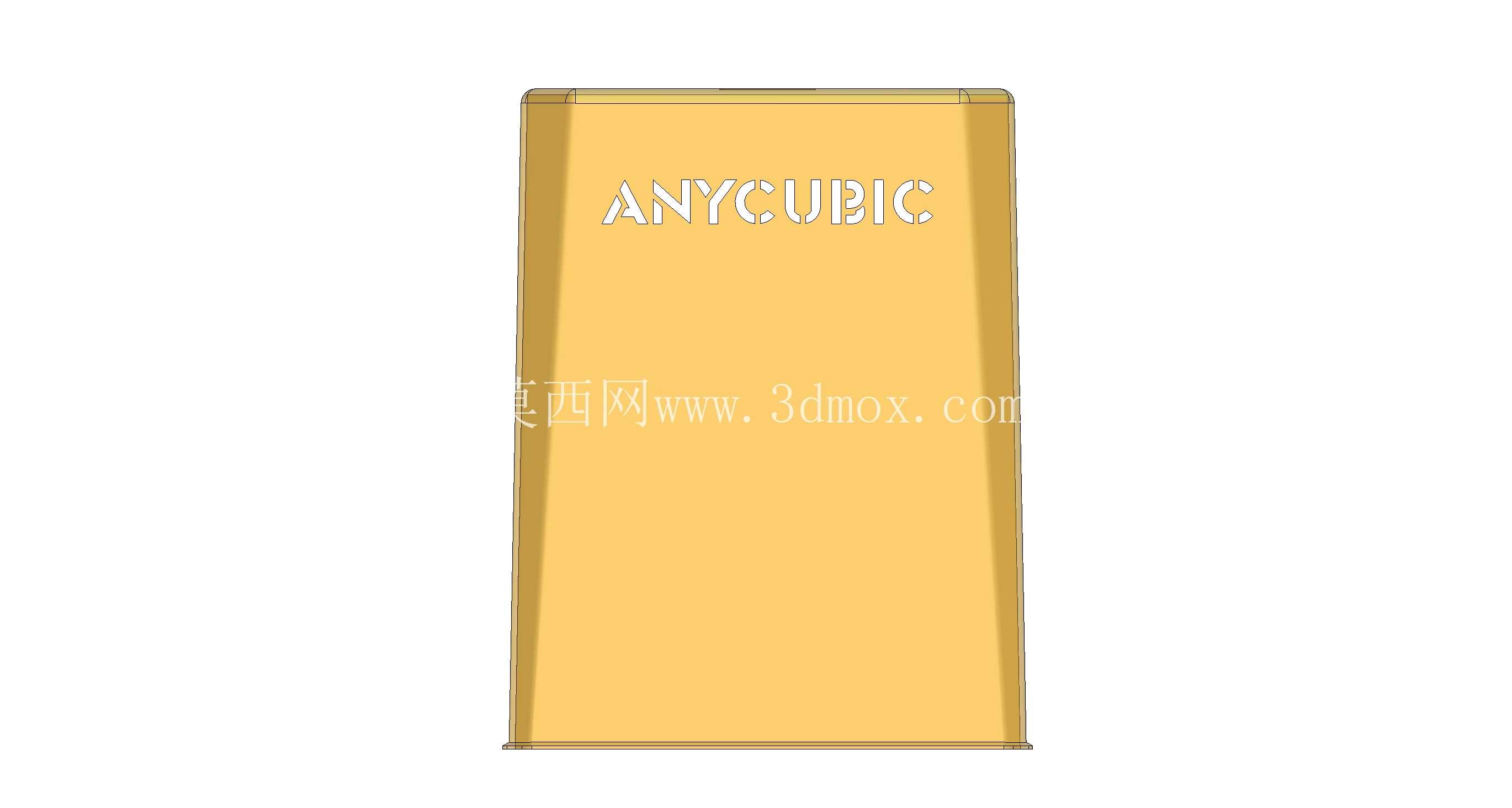

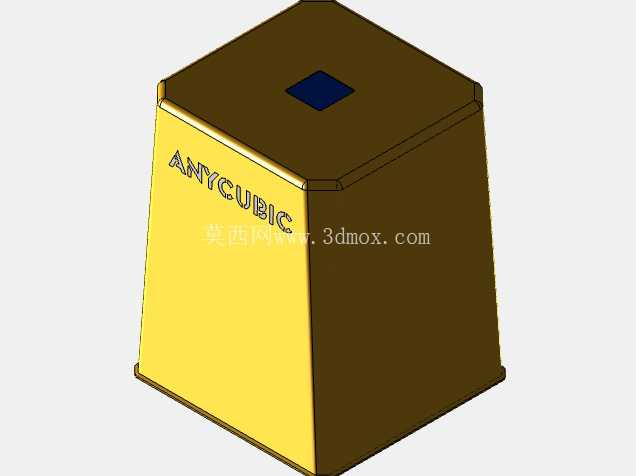

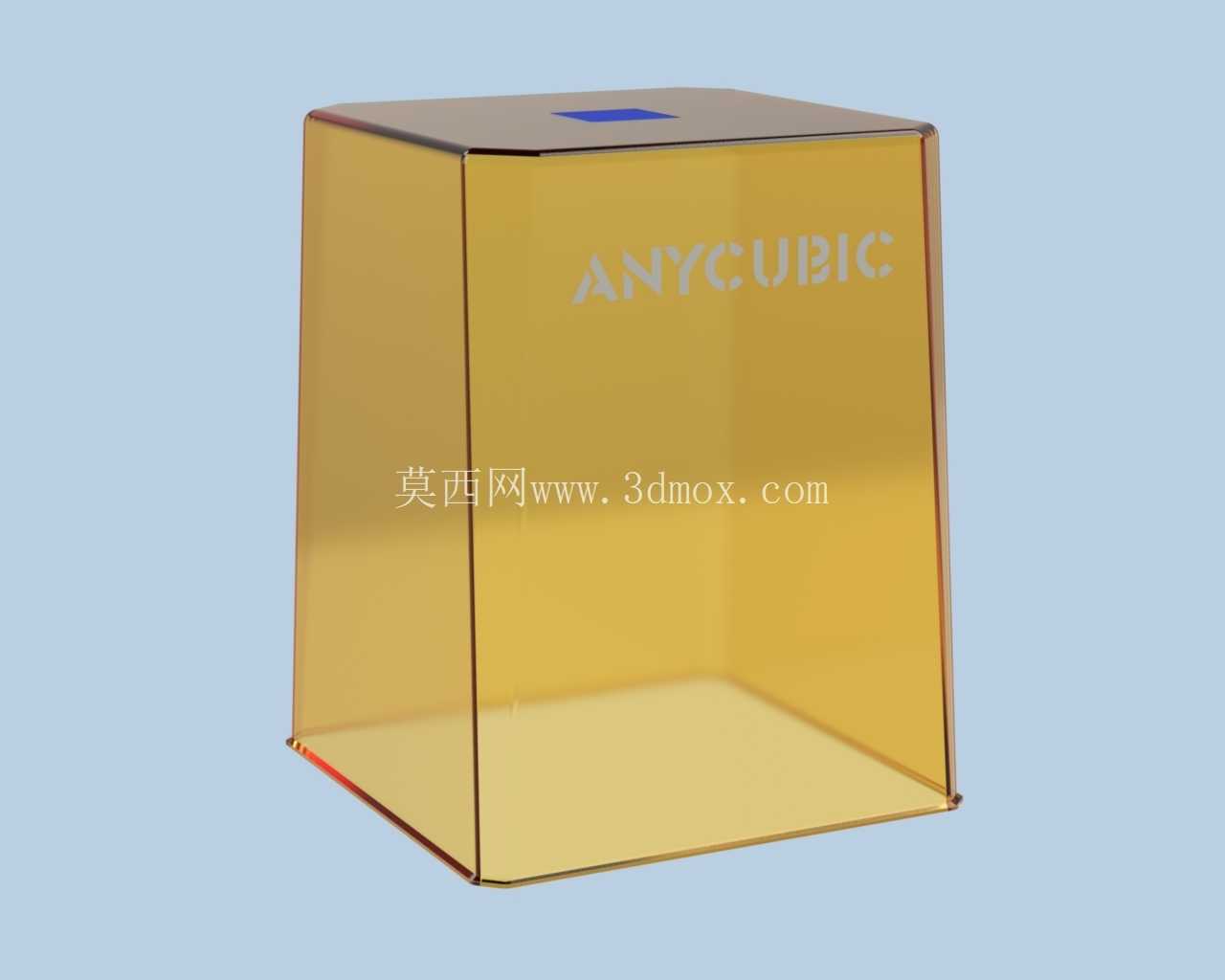

　　这款外罩是桌面级光固化3D打印设备的核心外围防护结构，日常应用场景覆盖个人创客工作室、小型手板打样车间、院校3D打印实训工位、文创产品小批量试制场景，主要作用是为光固化成型腔体提供封闭的遮光作业空间，避免环境中的紫外杂光提前触发树脂固化，同时阻隔打印过程中树脂挥发的少量刺激性气味向外扩散，减少作业空间的空气污染，也能避免外界杂物、灰尘落入成型料槽，影响打印件表面成型质量。从功能特性来看，该外罩采用一体式围合结构，整体为无额外拼接缝的立方罩形态，透光材质选用添加紫外阻隔成分的琥珀色半透明板材，既可以完全阻挡405nm波段的紫外光线外泄与侵入，又能让作业人员从外部清晰观察内部打印进度，无需频繁掀开罩体查看，减少开盖过程中引入的环境干扰。

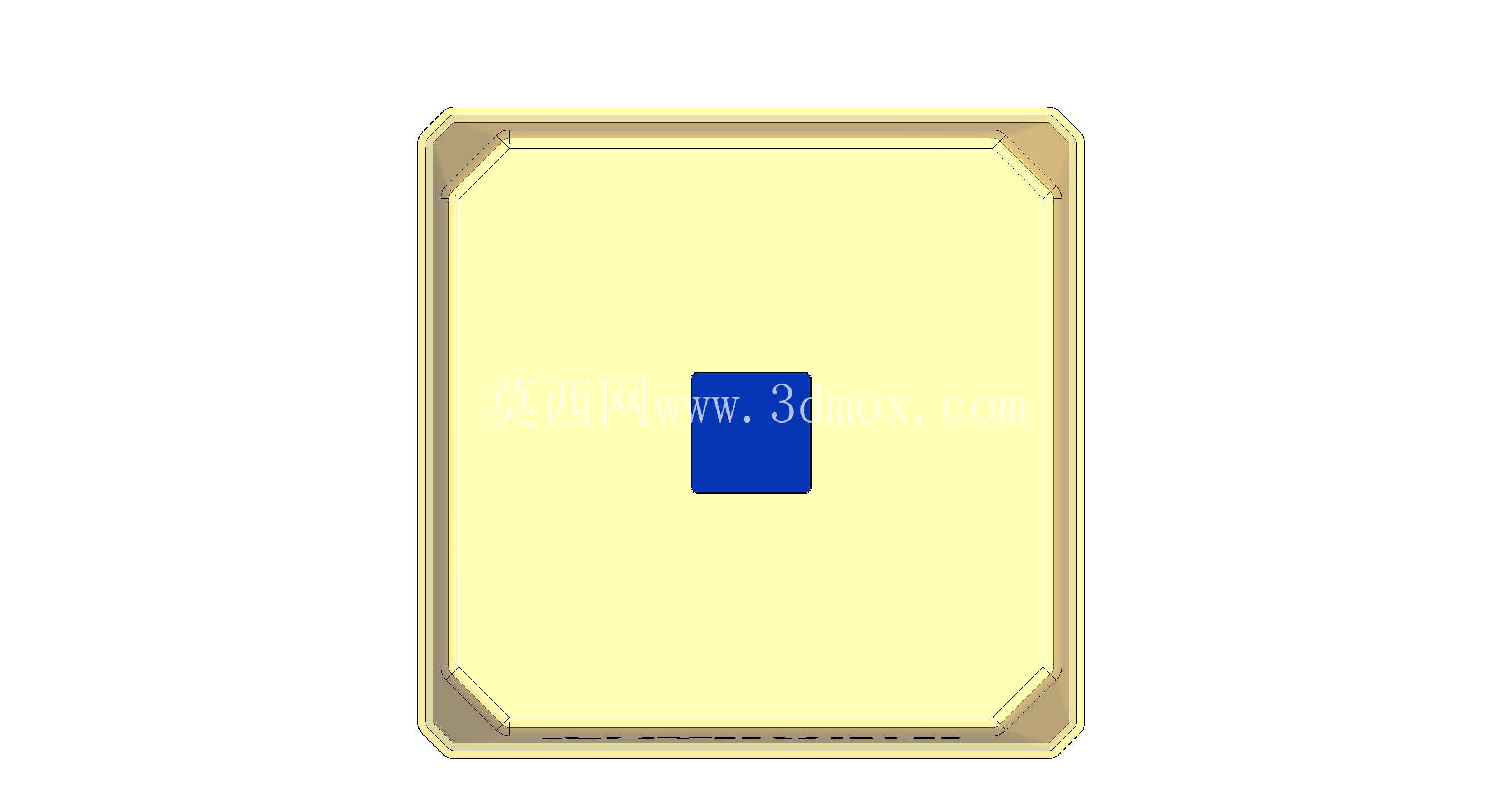

　　罩体顶部预留了设备操作面板的对位安装位，边缘做了贴合设备主机框架的折弯收边处理，安装时可直接卡入主机顶部的定位卡槽，无需额外紧固件即可实现稳定固定，日常维护时可直接向上提起取下，操作便捷无多余拆装步骤。设计过程中重点考量了几个工程实际问题：首先是遮光密封性，罩体下边缘与主机台面的贴合处做了微内收的止口结构，合罩后止口与主机台面的凸边形成迷宫式密封，既可以阻挡紫外杂光从缝隙进入成型区，也能减少内部气味散出；其次是结构刚性，板材厚度经过受力校核，日常取放过程中不会出现明显形变，边角位置做了圆弧过渡处理，避免尖锐边角划伤操作人员，也减少应力集中导致的板材开裂风险；另外罩体的内表面做了轻微的防眩光处理，避免内部紫外光源在罩体内壁形成杂乱反射，影响成型面的光照均匀度。

　　从安装边界尺寸来看，罩体的内部净空尺寸完全匹配Anycubic Photon Mono 4K设备的成型仓最大行程，不会干涉Z轴升降平台的上下运动，也不会触碰料槽边缘的刮平结构，罩体外部轮廓尺寸与主机底座轮廓保持齐平，不会额外占用桌面摆放空间，放置时可与同系列设备并排紧密摆放，适配多设备集中作业的工位布局需求。实际使用过程中，该外罩还可阻挡打印过程中可能出现的树脂飞溅，避免液态树脂溅到设备外部难以清理，同时减少外界气流对成型面液面的扰动，降低层纹、缺料等打印缺陷的出现概率，对于提升小尺寸精密件的打印成品率有明显作用。

　　结构建模过程中，所有配合面的公差均按照桌面级消费电子设备的装配公差标准设定，止口配合间隙控制在0.2mm以内，既保证安装时的顺畅度，又不会出现配合过松导致的罩体晃动问题，顶部的面板安装位预留了双面胶粘贴的余量，可直接适配原厂操作面板的固定需求，无需二次修改结构。
