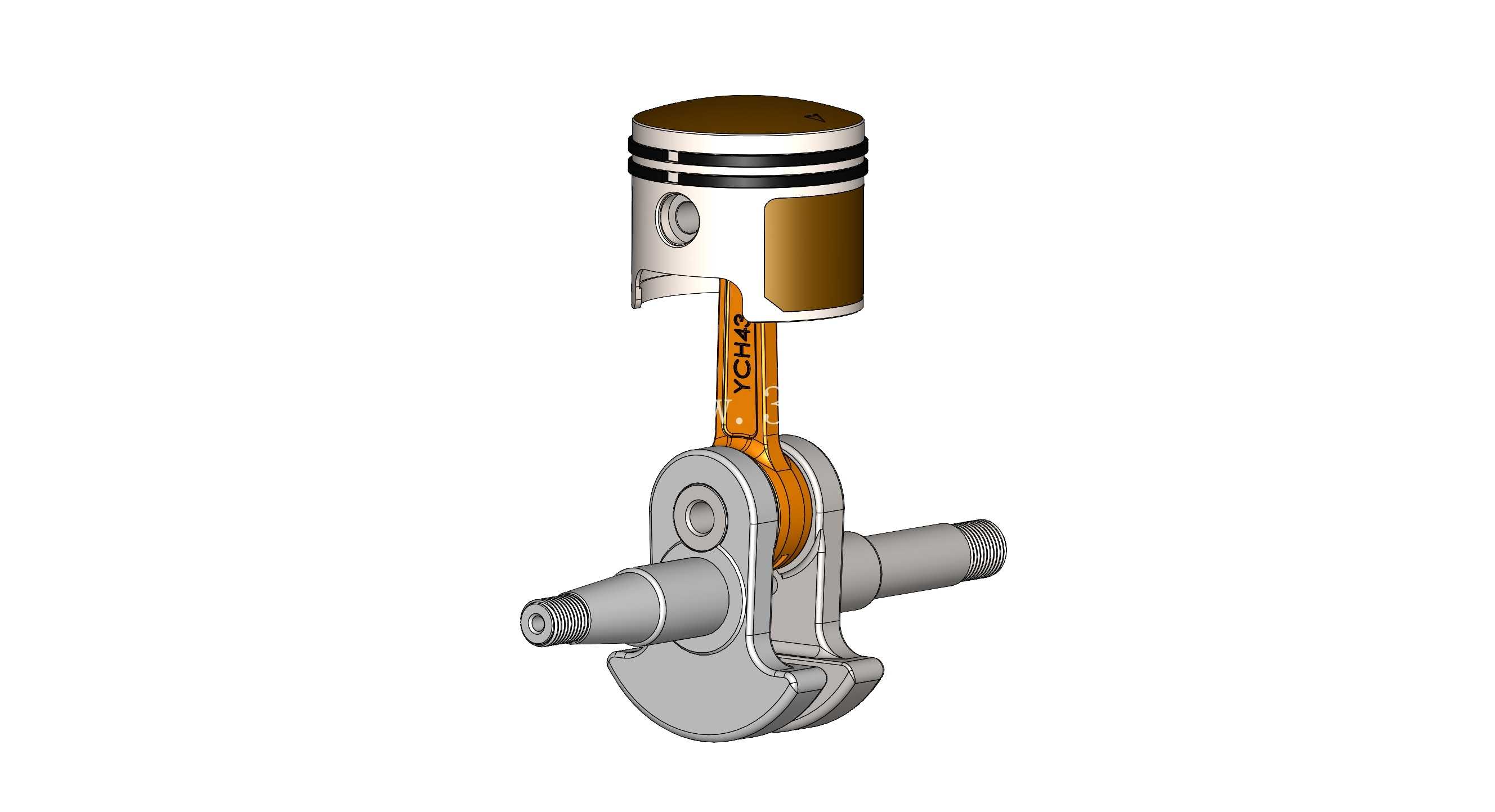

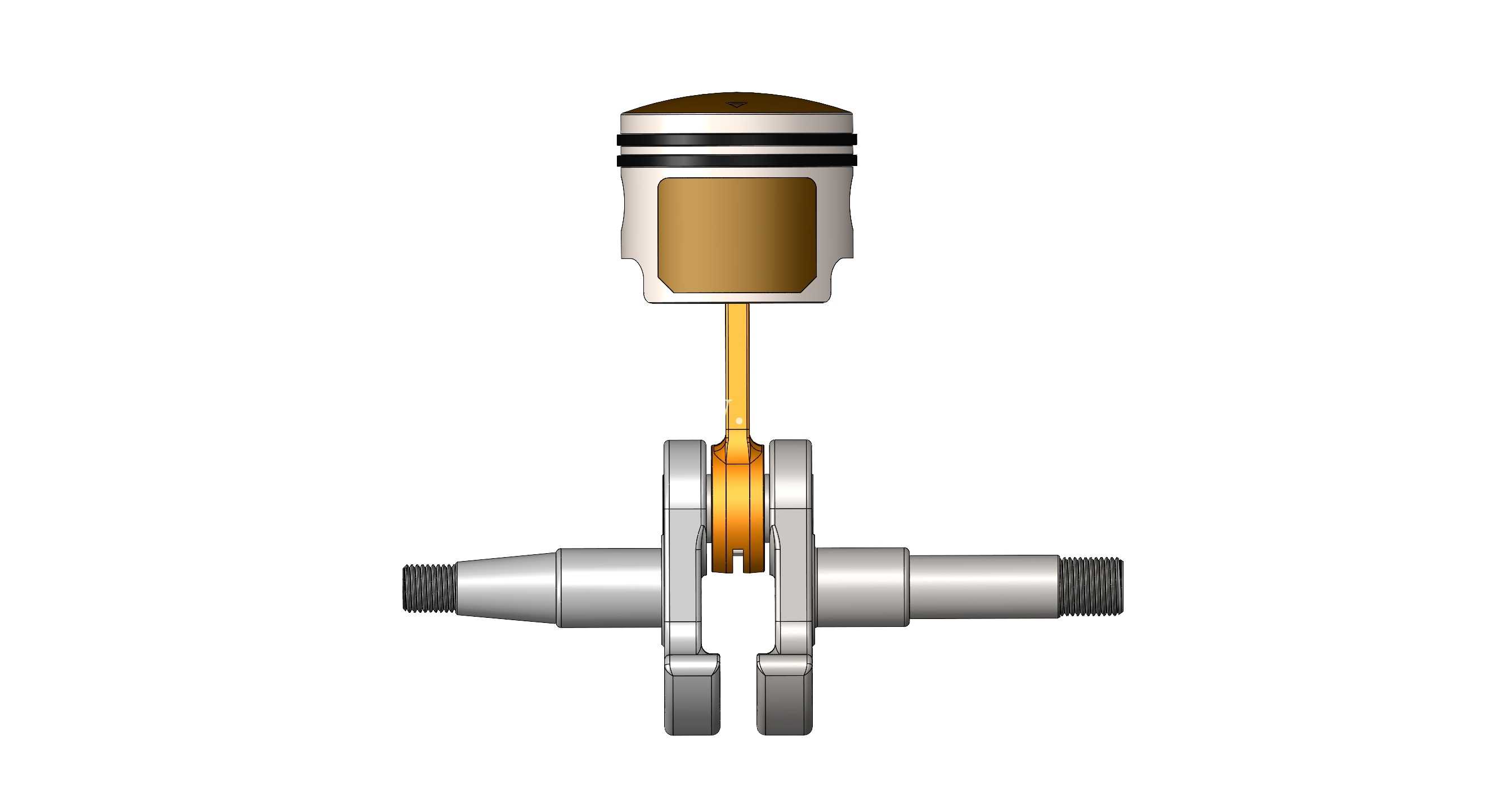

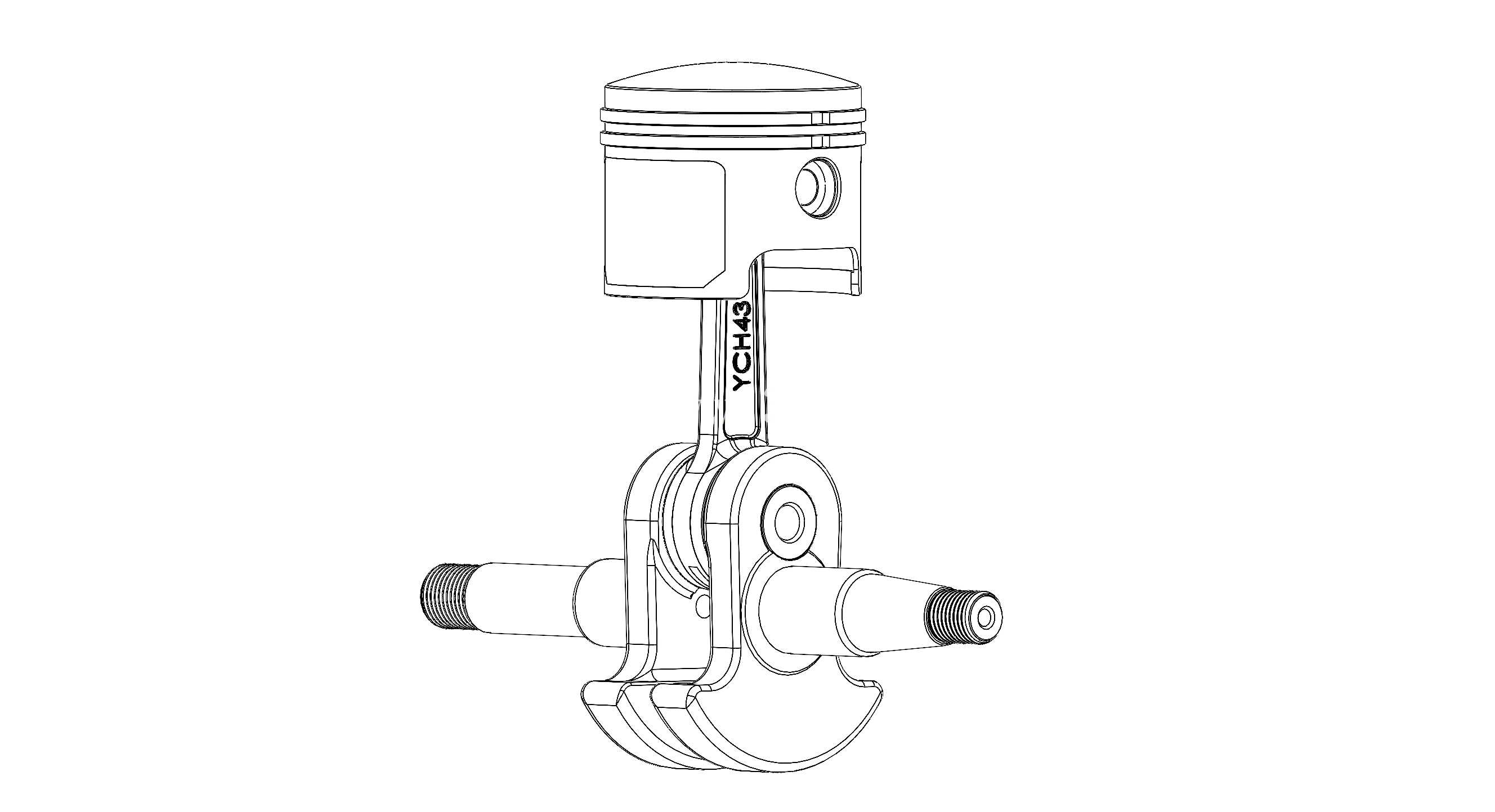

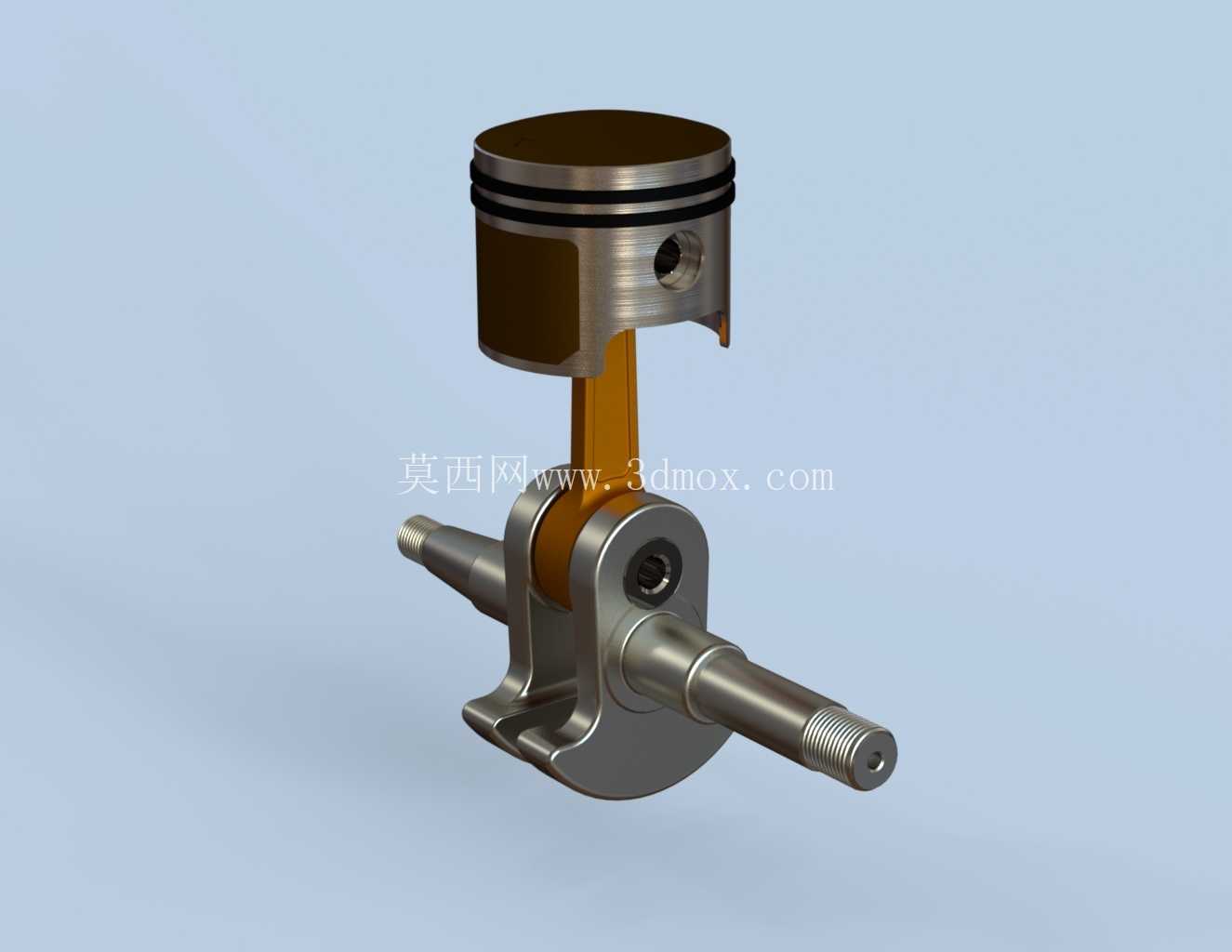

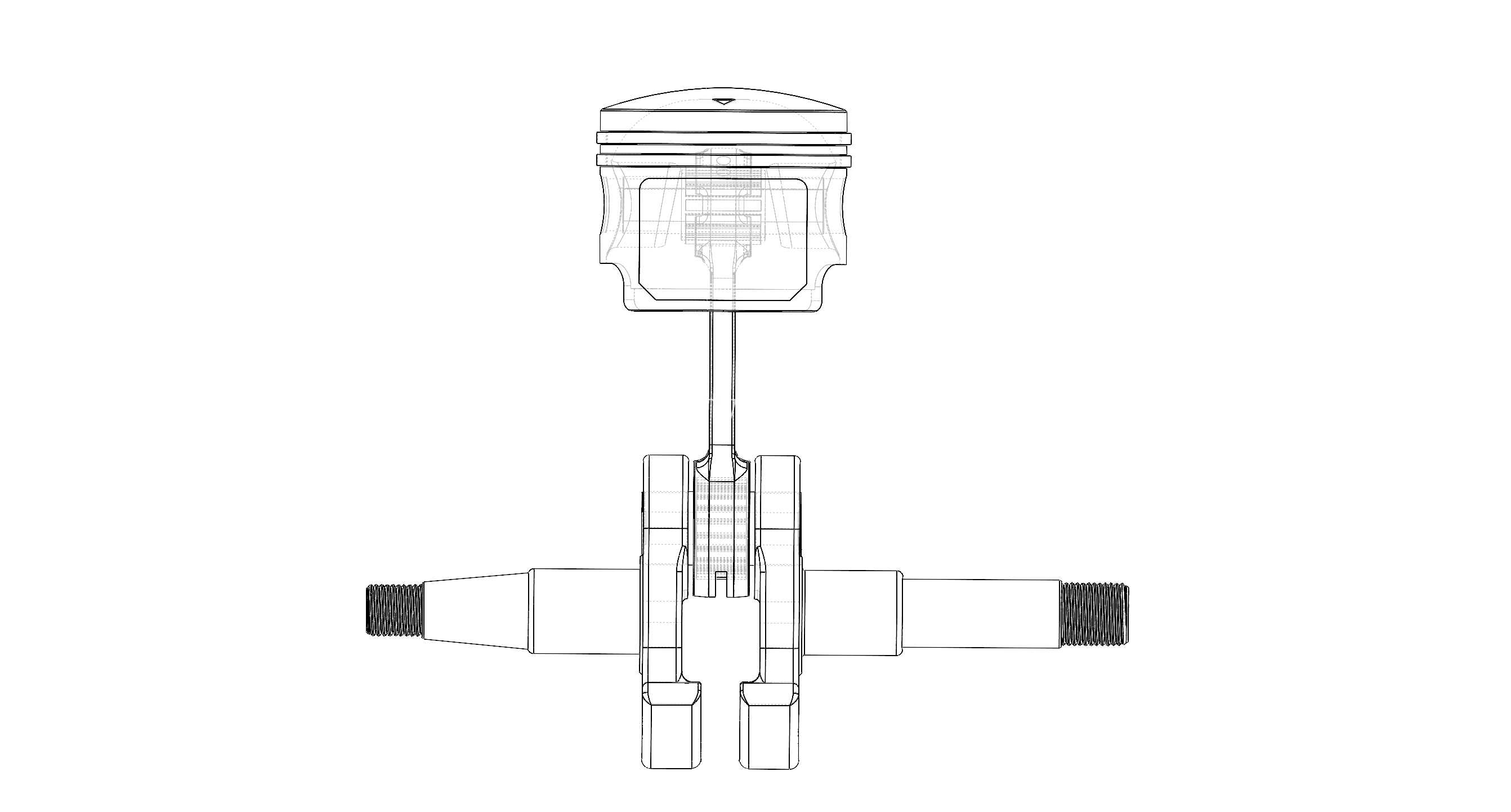

GL4500可变速二冲程发动机曲轴活塞总成

　　这套曲柄连杆活塞组件，主要适配小排量可变速二冲程动力设备，常见于航模动力、小型便携动力机具、轻型园林作业设备这类对动力重量比要求极高的应用场景，这类场景下动力总成的往复惯量、装配同轴度直接决定整机运行的平顺性与输出效率。从结构功能来看，组件承担着将活塞往复直线运动转化为曲轴旋转运动的核心作用，活塞顶部承接燃烧室内燃气爆发的冲击力，通过活塞销将力传递给连杆，连杆再驱动曲轴完成扭矩输出，同时曲轴两端的轴颈还要承担动力输出端、磁电机端的连接负载，整个运动副的配合精度直接影响整机的压缩比稳定性与动力损耗水平。

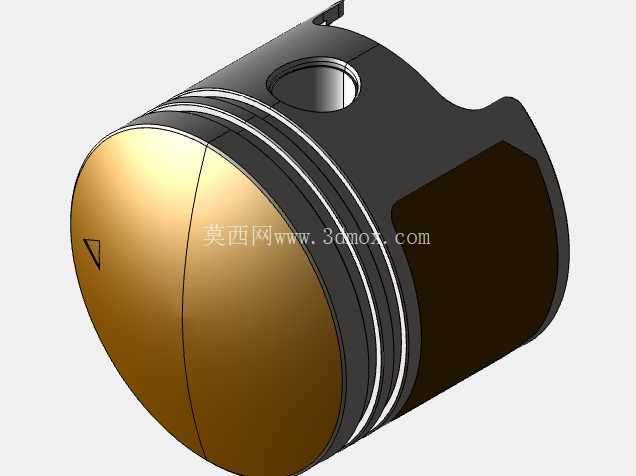

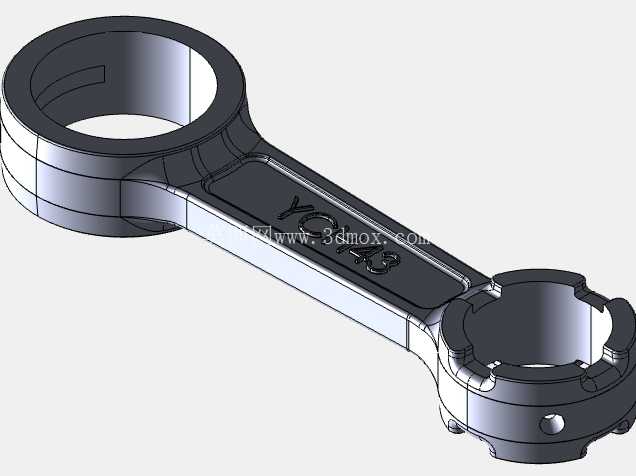

　　设计层面首先考虑的是往复运动件的重量匹配，活塞采用裙部局部减薄的结构，在保证活塞环槽区域刚度、满足活塞环密封支撑要求的前提下，尽可能降低活塞整体质量，以此减小高转速下的往复惯性力；活塞上设置的两道气环一道油环槽，匹配二冲程发动机的扫气逻辑，保证缸内压缩压力建立的同时，合理控制缸壁润滑油的刮除量，避免过量机油参与燃烧造成积碳。连杆采用工字型截面结构，在满足拉压疲劳强度要求的前提下，降低连杆自身的摆动惯量，连杆大小端的衬套与轴瓦配合位，预留了合理的热膨胀间隙，适配二冲程发动机高转速运行时的工作温度区间，避免热态下出现抱轴、衬套烧蚀的问题。

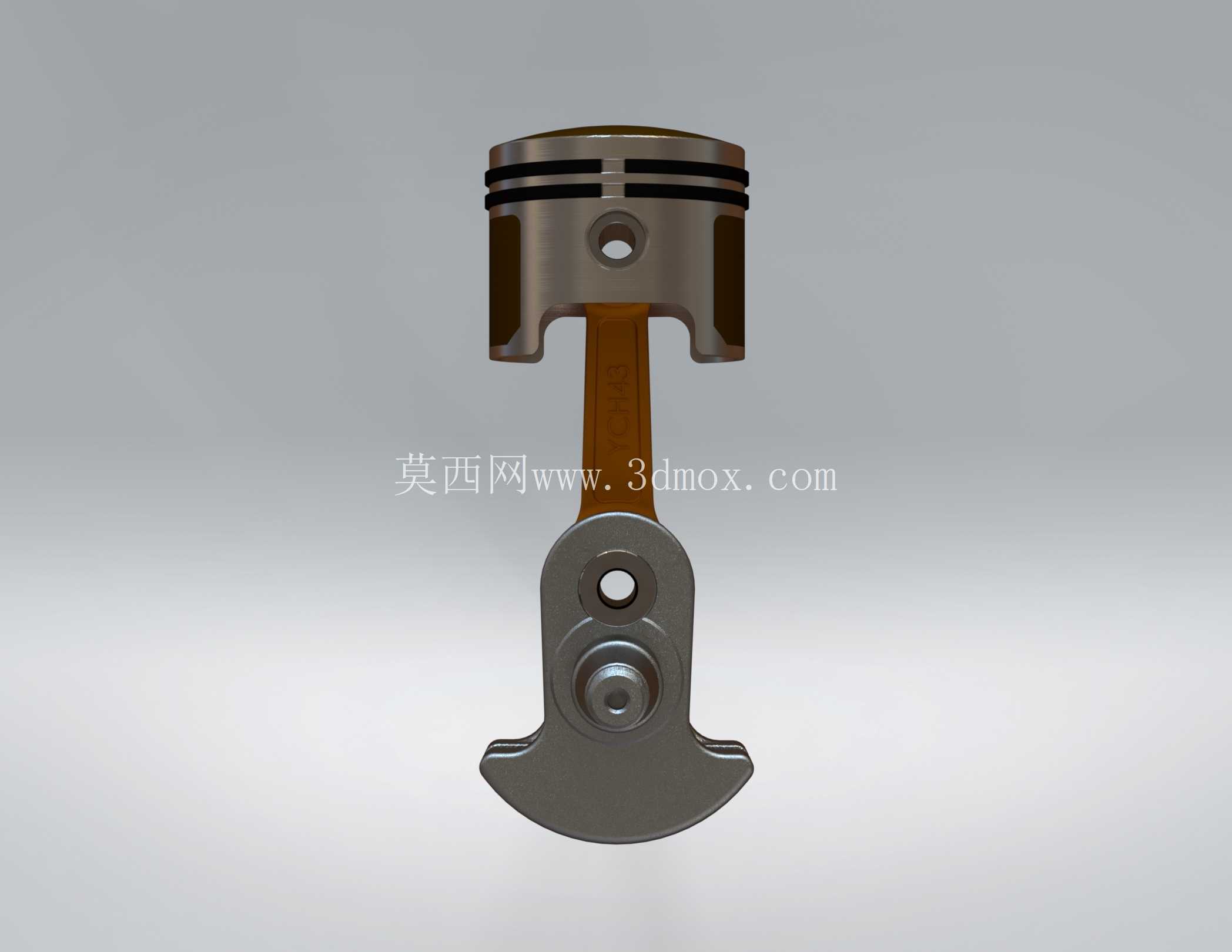

　　曲轴部分采用整体式曲柄销与平衡块集成结构，平衡块的偏心质量经过精确匹配，刚好抵消活塞连杆组件往复运动产生的一阶惯性力，降低整机运行时的振动水平；曲轴两端的输出轴颈加工有定位台阶与连接螺纹，一端用于连接磁电机转子与启动机构，另一端用于连接变速机构或动力输出桨座，轴颈表面的粗糙度与同轴度公差控制在较高精度等级，保证轴承装配后的旋转精度，避免高速运行时出现轴颈偏磨。安装边界方面，曲轴两端的主轴颈直径、轴颈跨距严格匹配对应排量发动机的曲轴箱轴承座安装位，活塞的裙部直径、活塞销孔中心到活塞顶的高度，完全适配对应缸径的气缸套与缸盖燃烧室压缩高度要求，装配时不需要额外进行尺寸修配，只要保证各运动副的润滑到位，即可满足整机的装配技术要求。

　　实际应用中，这类组件的设计还要兼顾高转速工况下的结构可靠性，曲柄销与曲柄的连接采用过盈压装加定位销的结构，避免高转速大扭矩输出时出现曲柄销松动移位的问题；活塞裙部加工有微锥度造型，冷态下裙部下端直径略大于上端，热态膨胀后裙部整体趋近正圆，保证活塞在缸套内的导向精度，避免出现拉缸、敲缸的故障。对于结构设计从业者来说，这套组件的建模逻辑完整覆盖了曲柄连杆机构的运动干涉检查、动平衡匹配、装配公差配合验证的全流程，建模过程中需要严格核对活塞在上止点、下止点位置时与气门（二冲程机为扫气口、排气口）的相对位置，避免运动过程中出现干涉碰撞；同时还要验证连杆在最大摆动角度时，与曲轴箱内壁、活塞裙部内侧的间隙是否满足运行要求，预留足够的热膨胀空间，保证整机在全工况转速区间内都能稳定运行。
