T-motor MS2208航模无刷电机结构设计

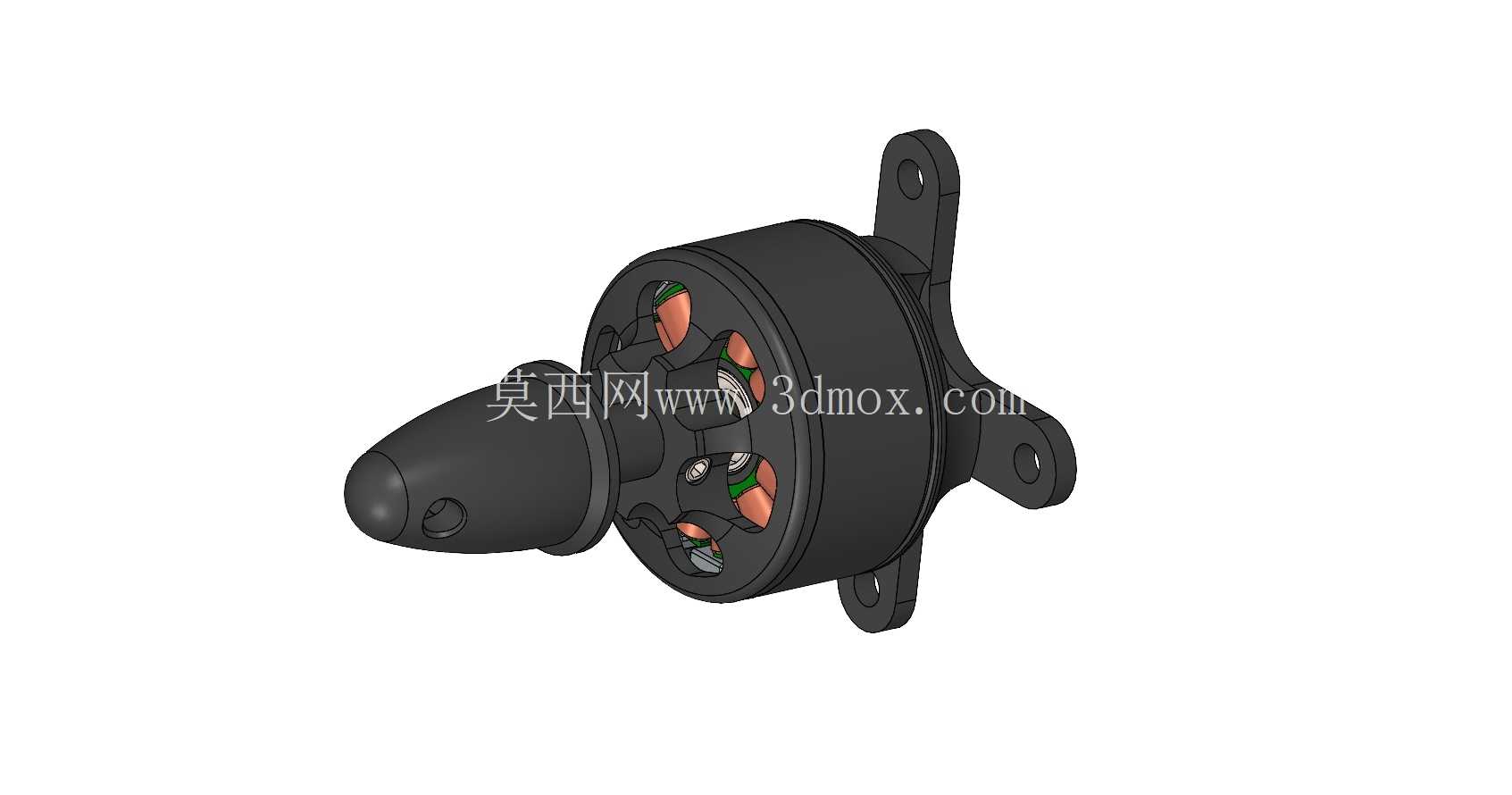

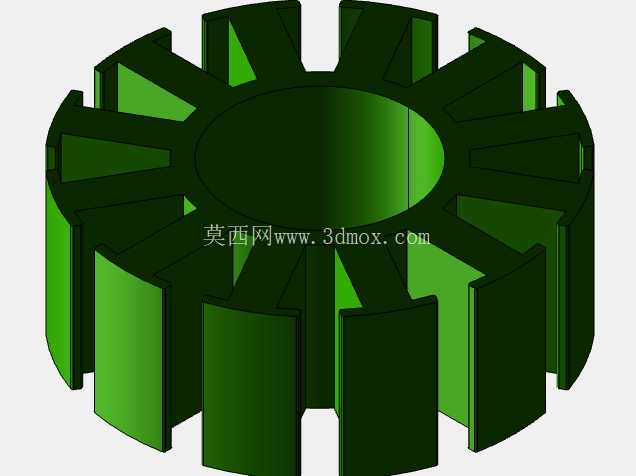

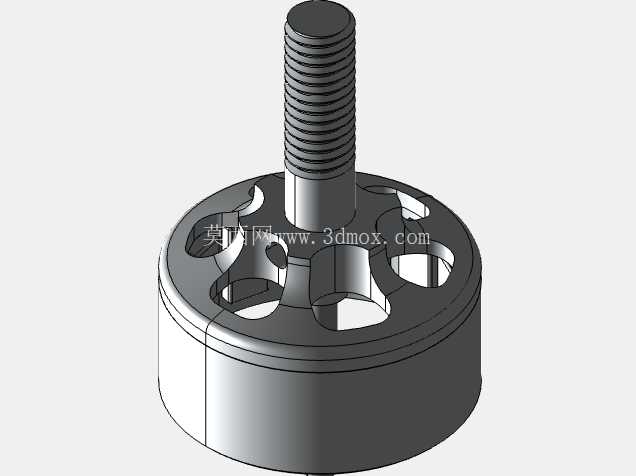

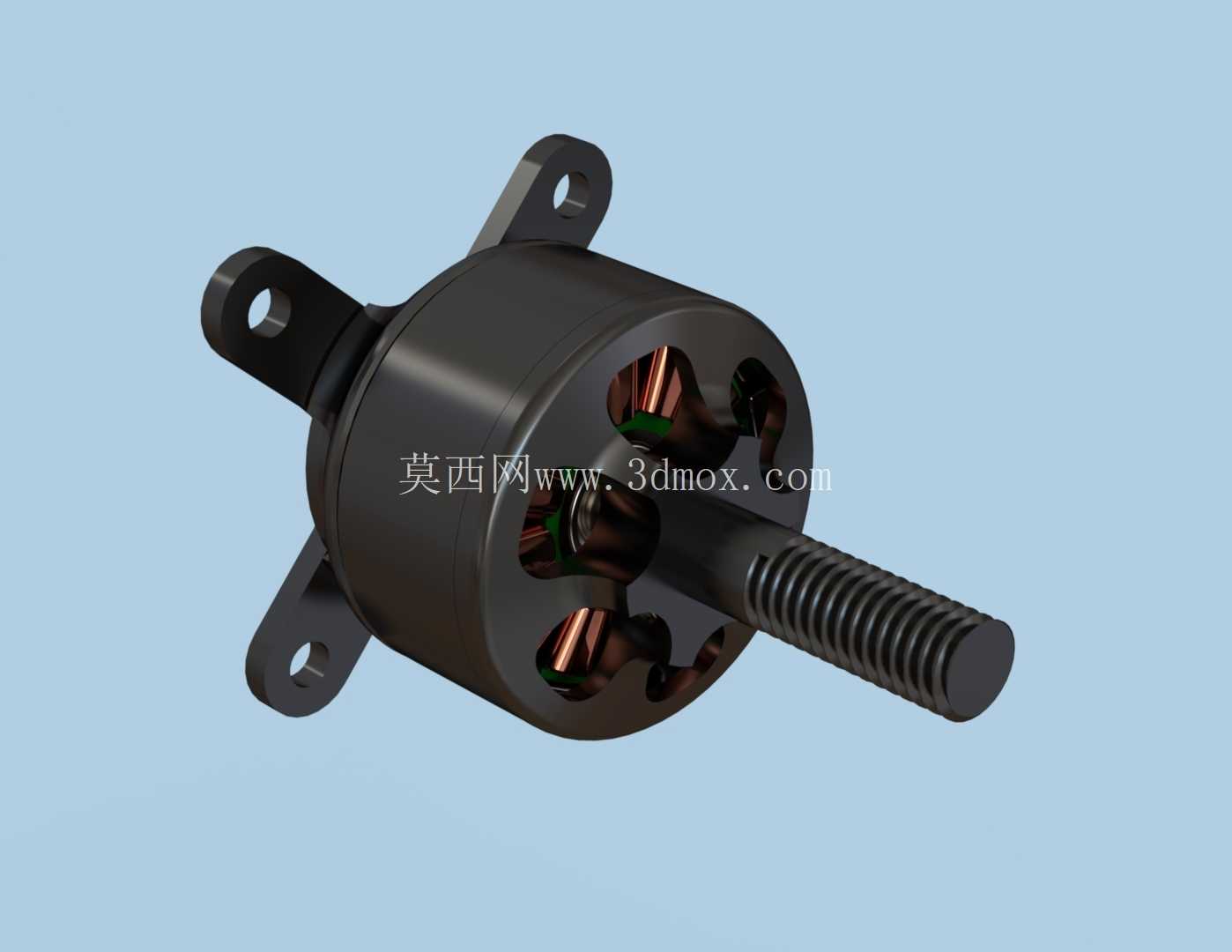

　　这款外转子无刷电机的结构设计，完全围绕小型多旋翼飞行器、固定翼航模的动力需求展开，日常选型中这类KV值1100的电机，大多适配8-10寸螺旋桨，单轴拉力可覆盖800g-1200g区间，刚好匹配入门级航拍无人机、3D特技固定翼、小型穿越机的动力冗余要求，在航模玩家的DIY组装、小型无人机原型验证场景中，这类规格的电机是装机量最高的动力单元之一。从结构布局来看，采用外转子设计的核心考量是在同等重量下获得更高的扭矩输出，转子外壳直接集成螺旋桨安装位，省去了传统内转子电机的减速齿轮结构，既降低了传动损耗，也减少了高速运转下的机械故障点，定子部分的绕组排布经过槽极匹配优化，运转时的扭矩波动控制在较低水平，配合高精度的径向轴承，高速转动时的轴向窜动被限制在极小范围内，避免螺旋桨转动时产生不必要的振动影响飞控传感器的采样精度。

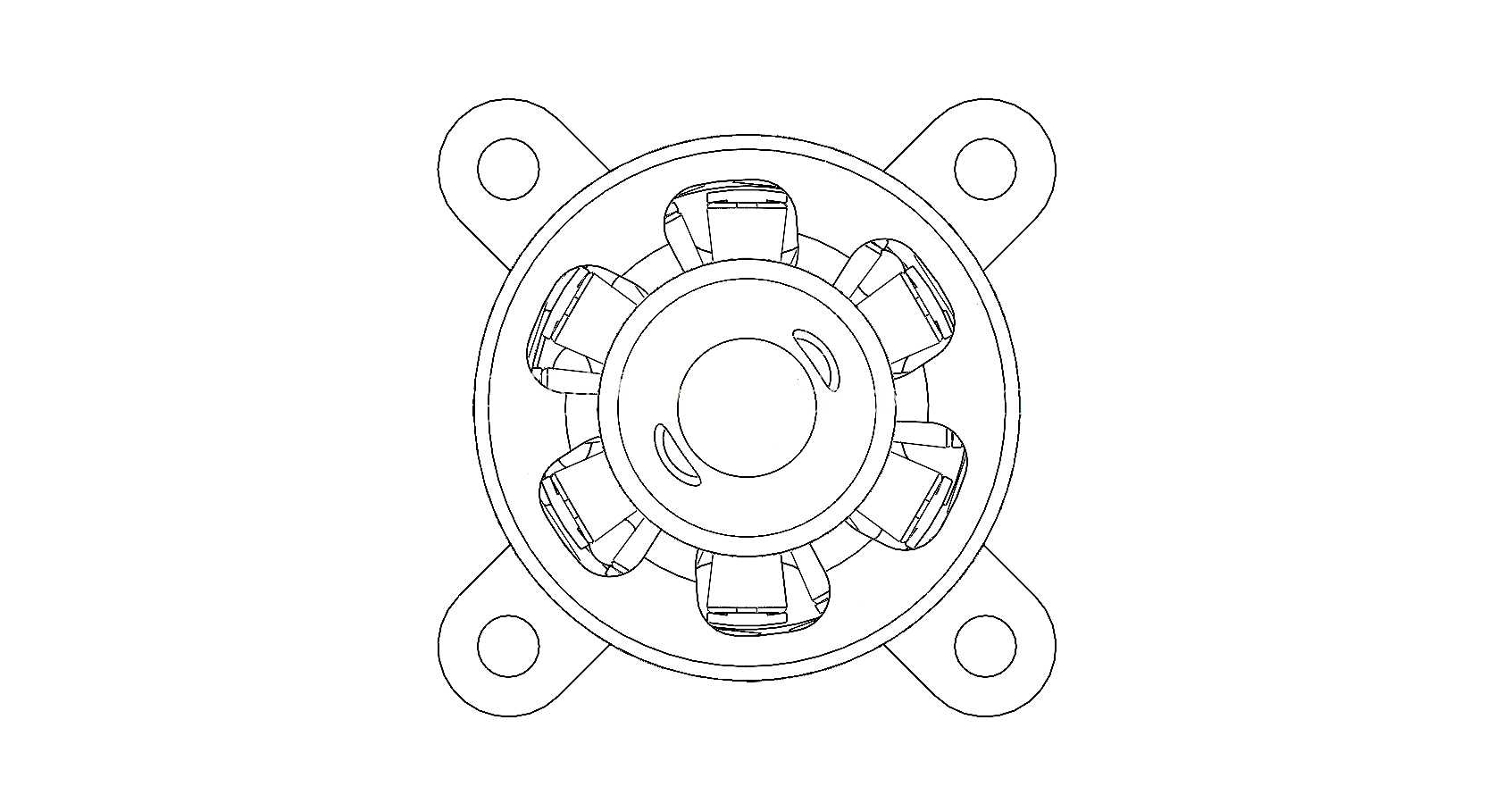

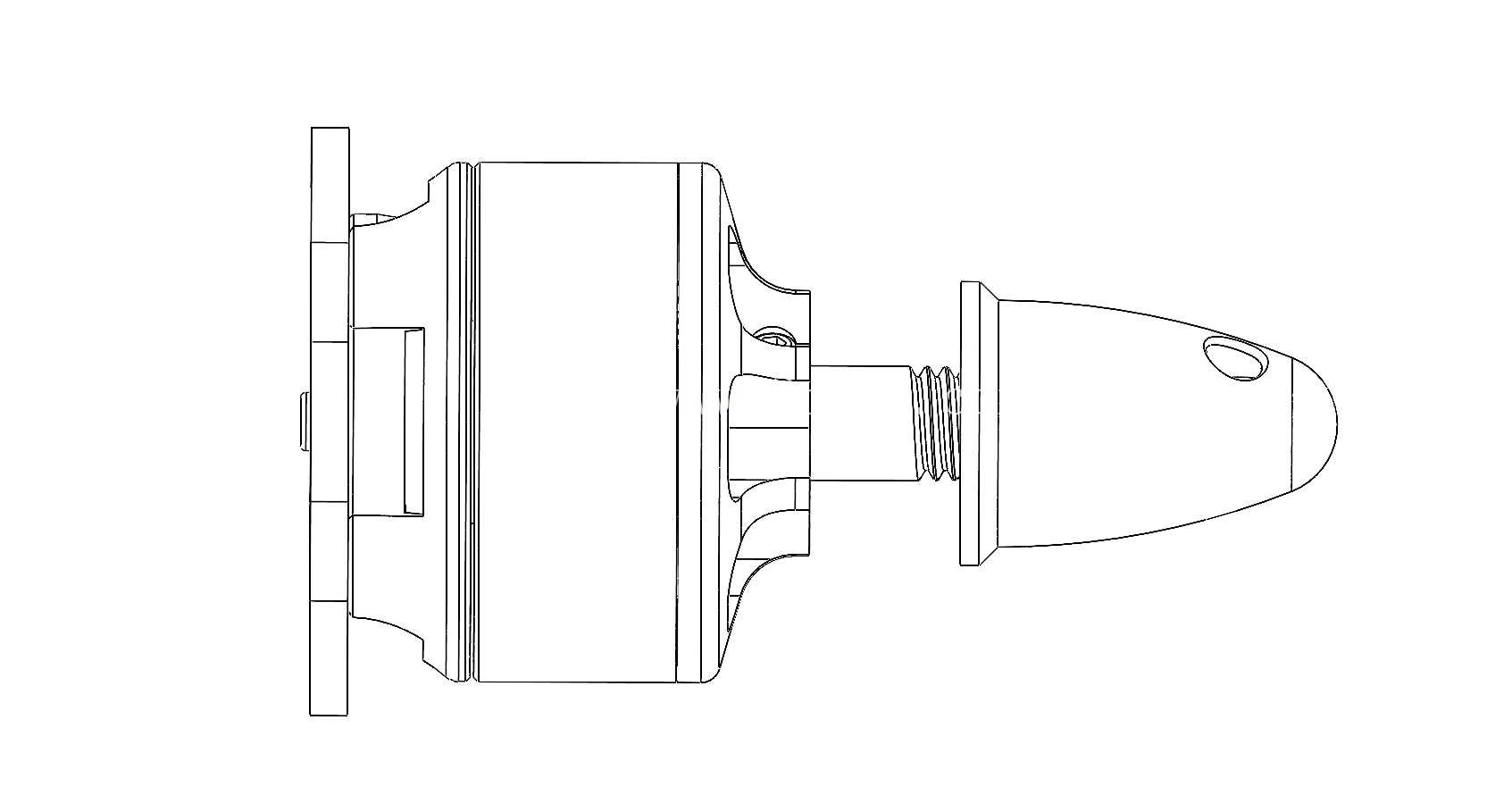

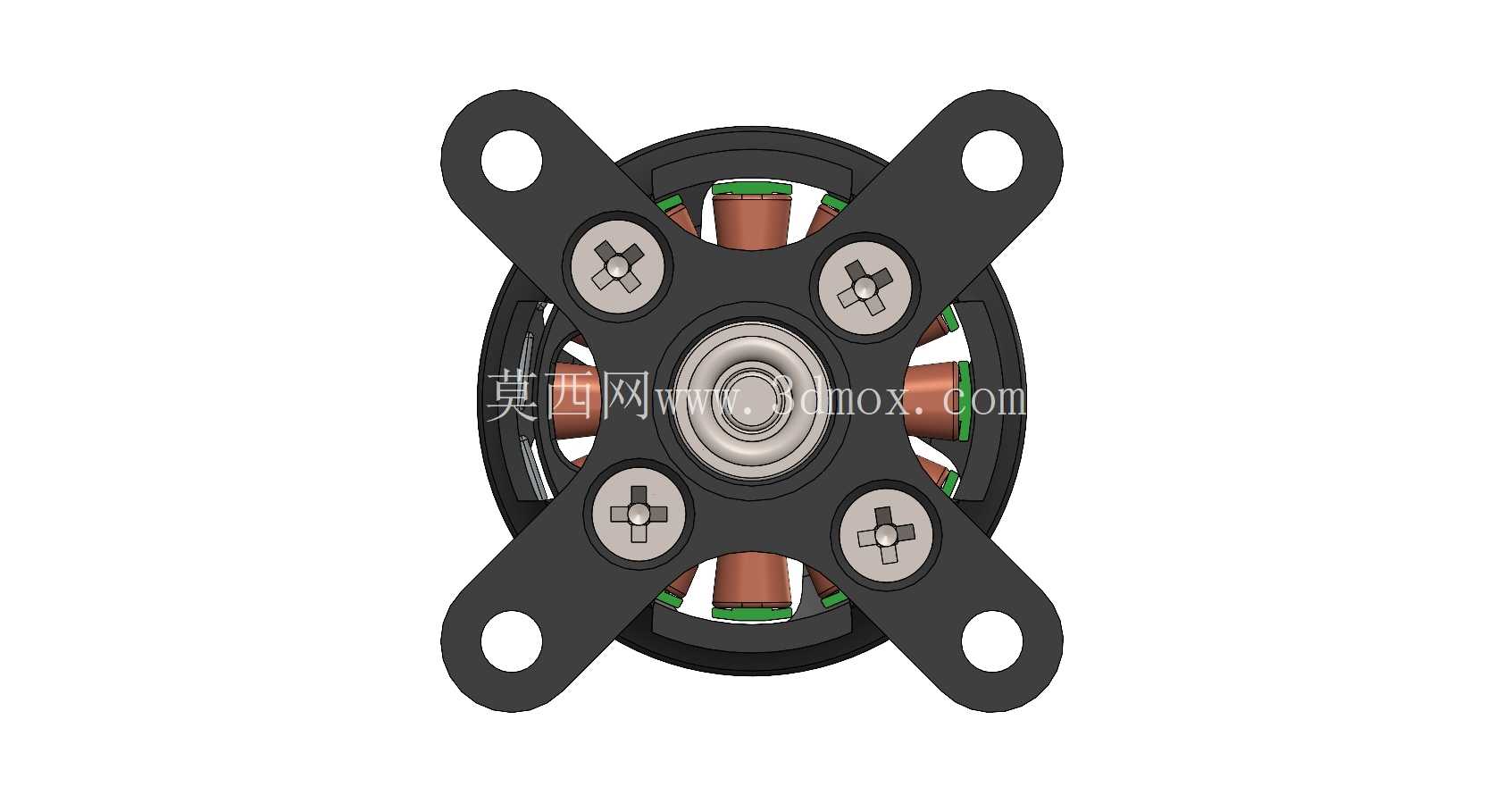

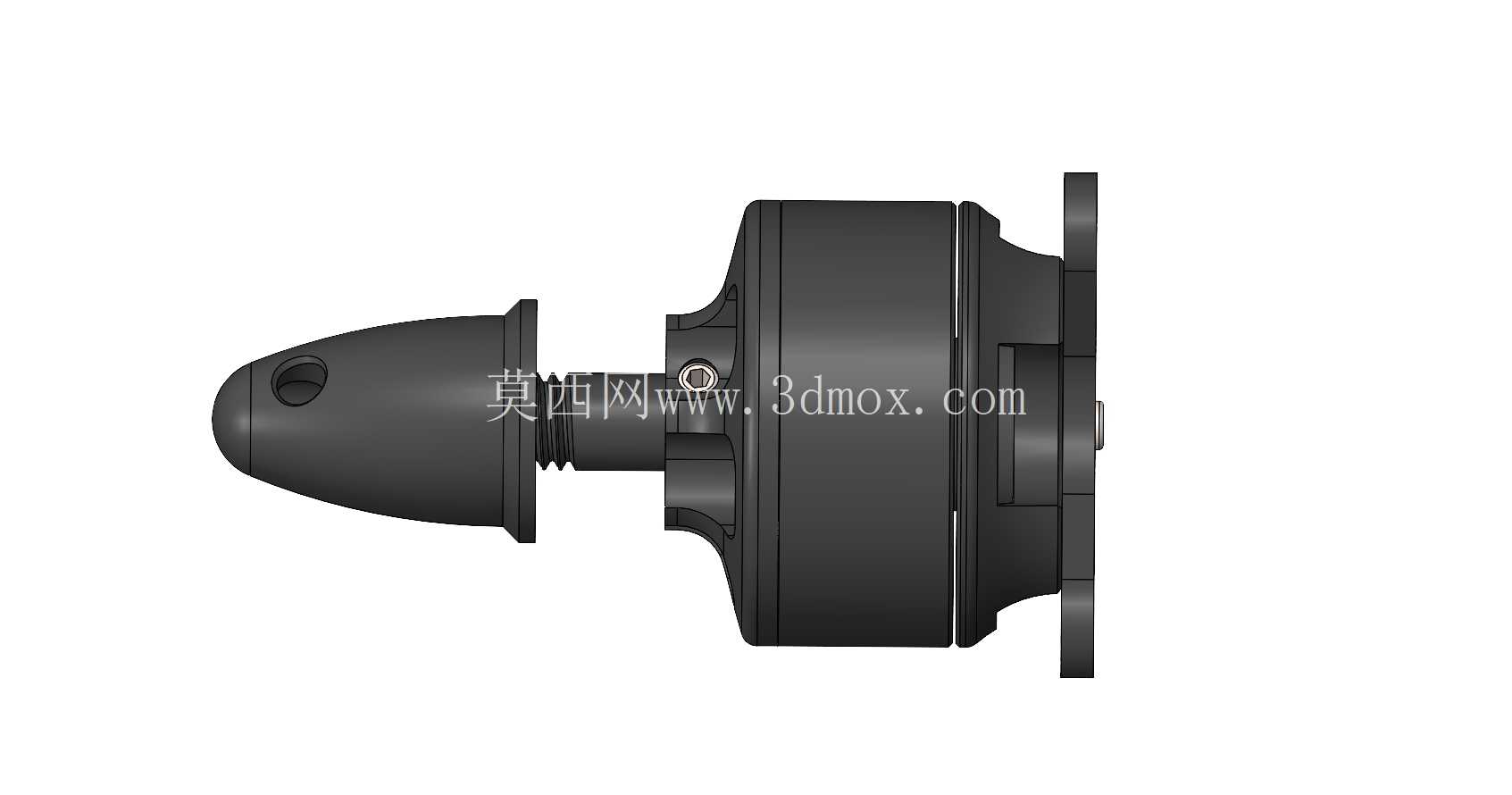

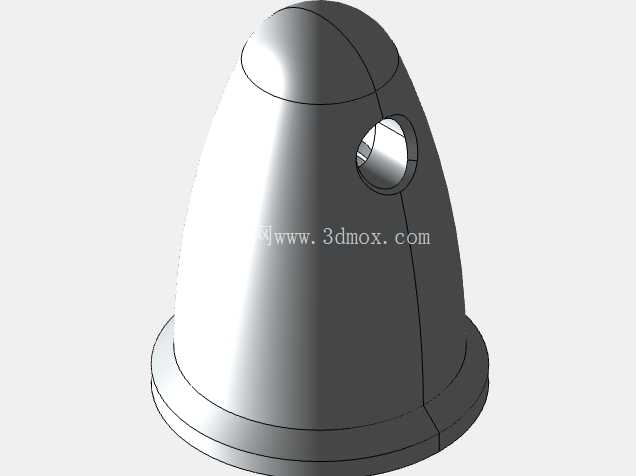

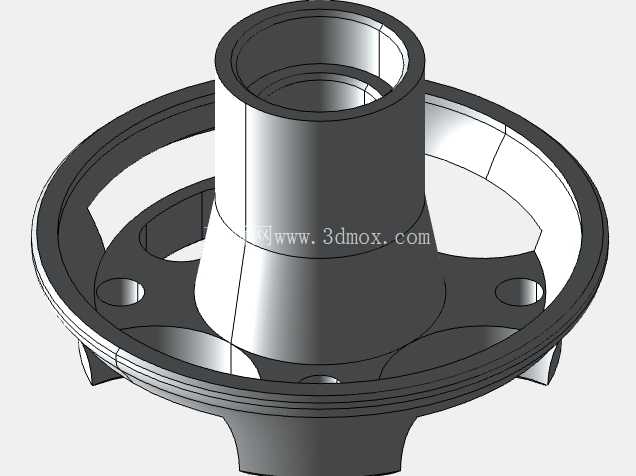

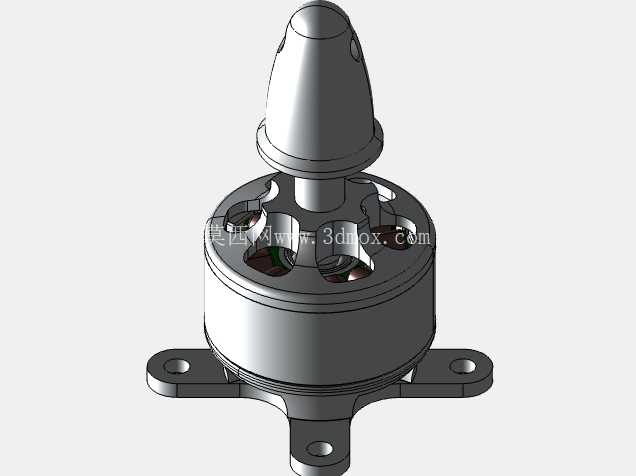

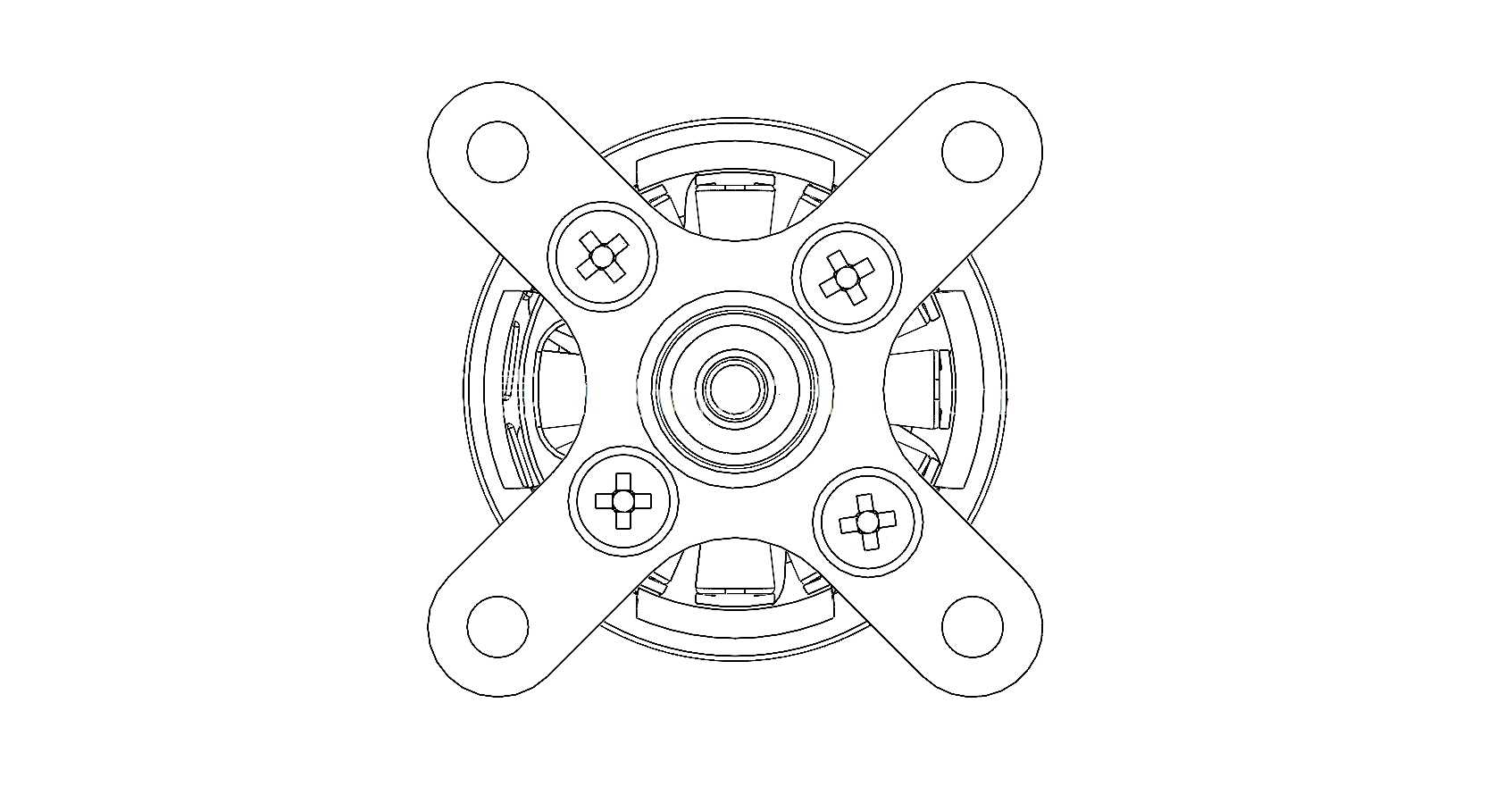

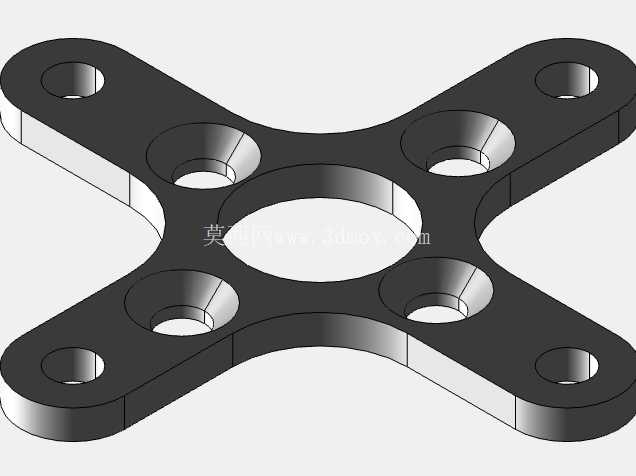

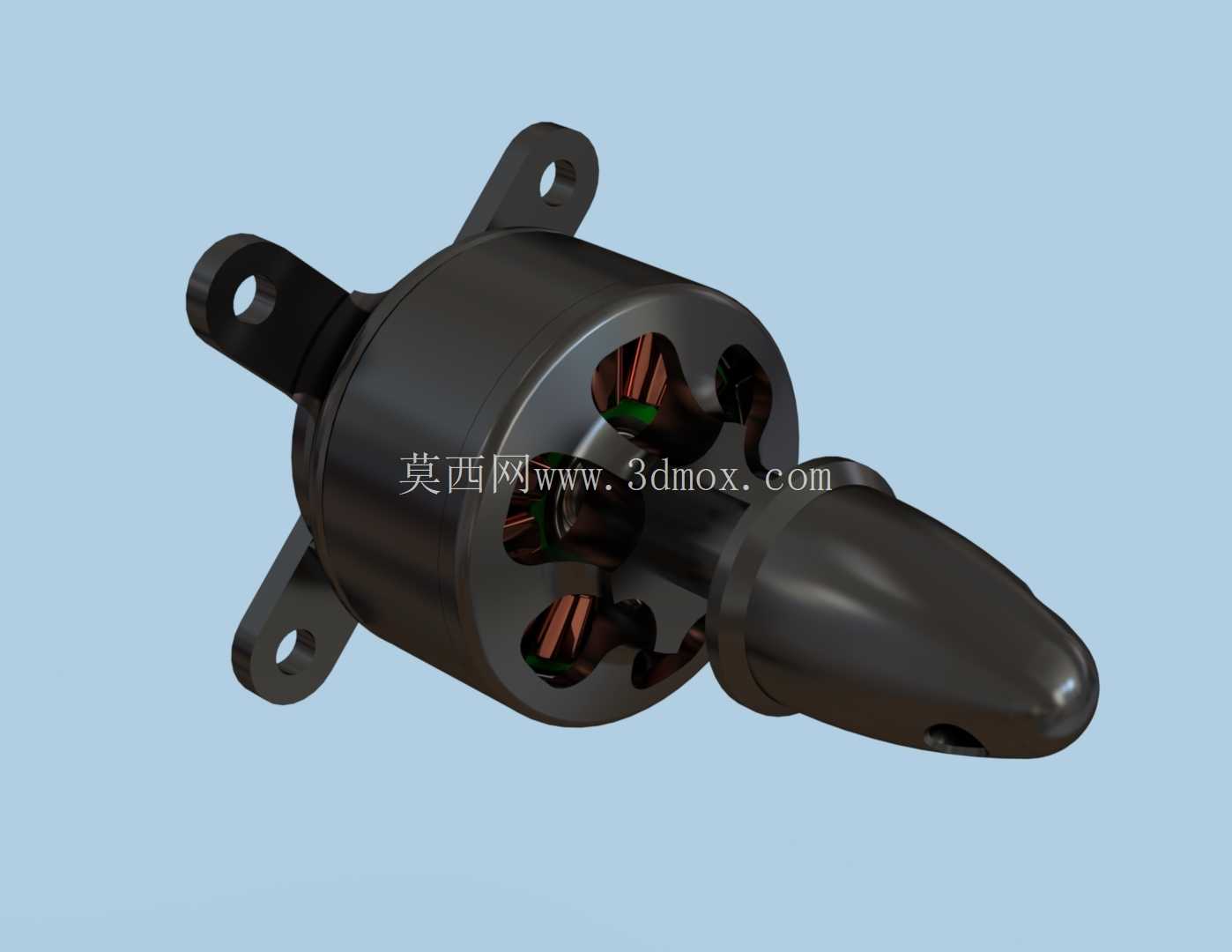

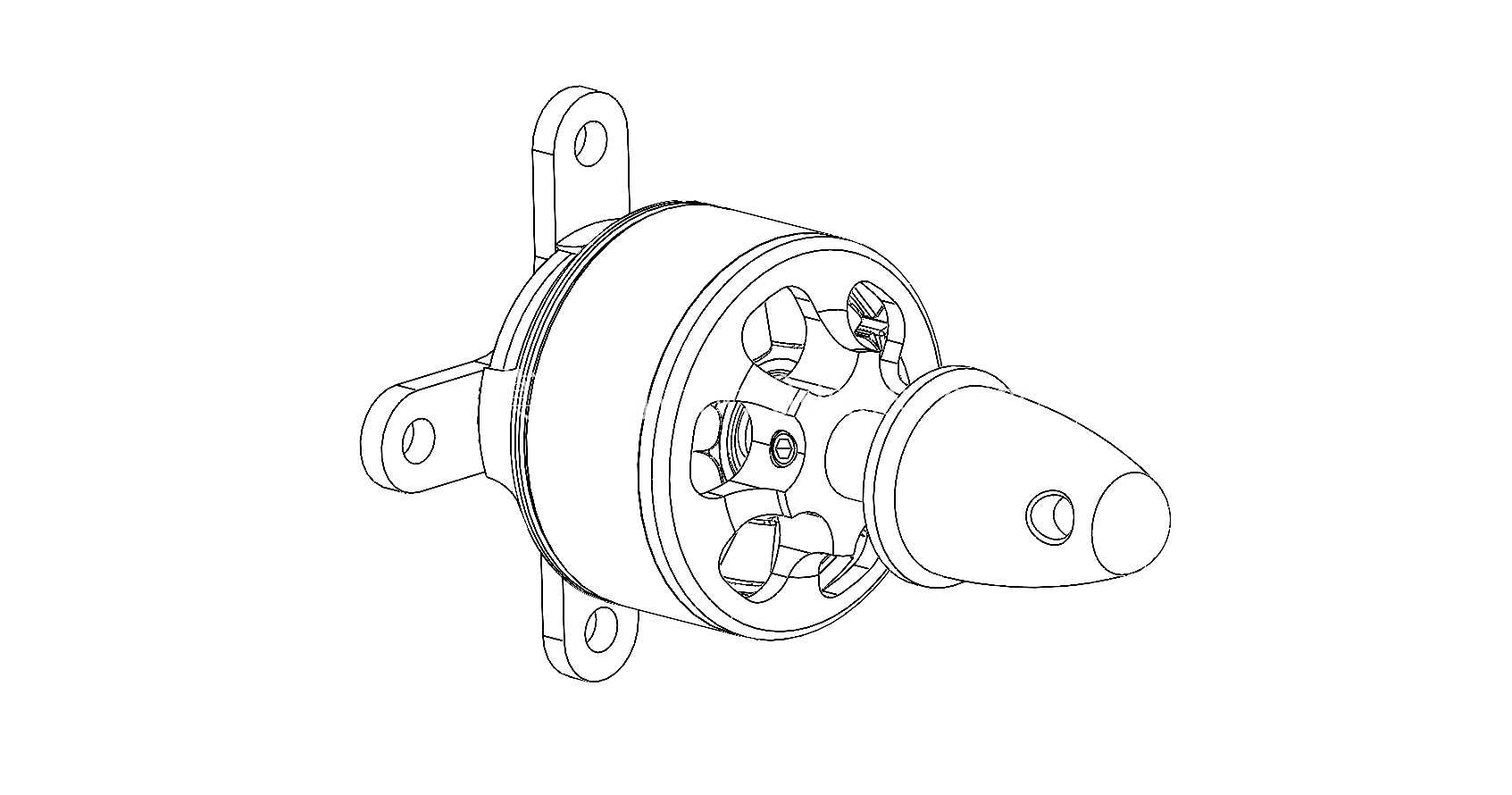

　　安装结构上，电机底座采用十字交叉的带孔安装耳，四个安装孔的孔位间距适配市面上绝大多数标准航模电机安装座，安装耳的厚度经过强度校核，既可以承受飞行过程中急加速、急转向产生的冲击载荷，也不会因为结构冗余增加不必要的整机重量，底座与定子铁芯的配合采用过盈定位加胶粘辅助的固定方式，避免高速运转时定子与底座出现相对位移。输出轴端集成了流线型整流头，这个结构并非单纯的装饰件，在飞行过程中可以梳理电机前部的来流，减少螺旋桨根部的紊流产生，一定程度上提升螺旋桨的气动效率，同时整流头也可以对输出轴端部形成防护，避免炸机时轴端直接受冲击出现弯曲变形。

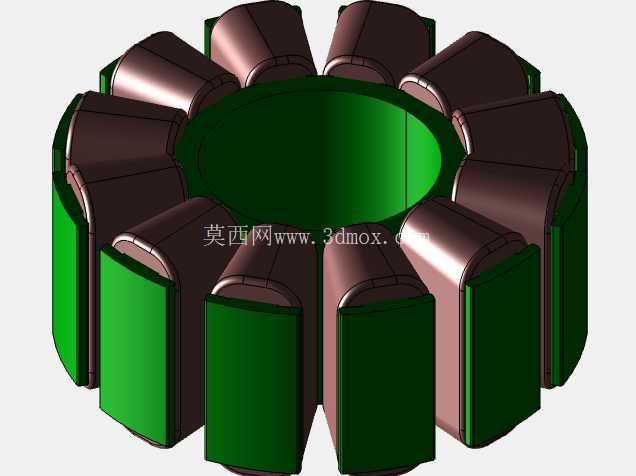

　　从设计细节来看，绕组的出线位置做了专门的避让槽，避免安装时线材被转子外壳剐蹭破损，轴承位的公差配合经过反复调整，既保证轴承内圈与轴、外圈与机座的同轴度，也预留了合理的配合间隙，避免温度变化导致的轴承卡滞问题。这类电机在实际应用中，除了常规的航模、无人机装机，也常被小型机器人研发团队选作移动底盘、机械关节的动力单元，凭借较高的功率密度和简单的驱动方式，在对重量有严格限制的小型移动设备上适配性极强。

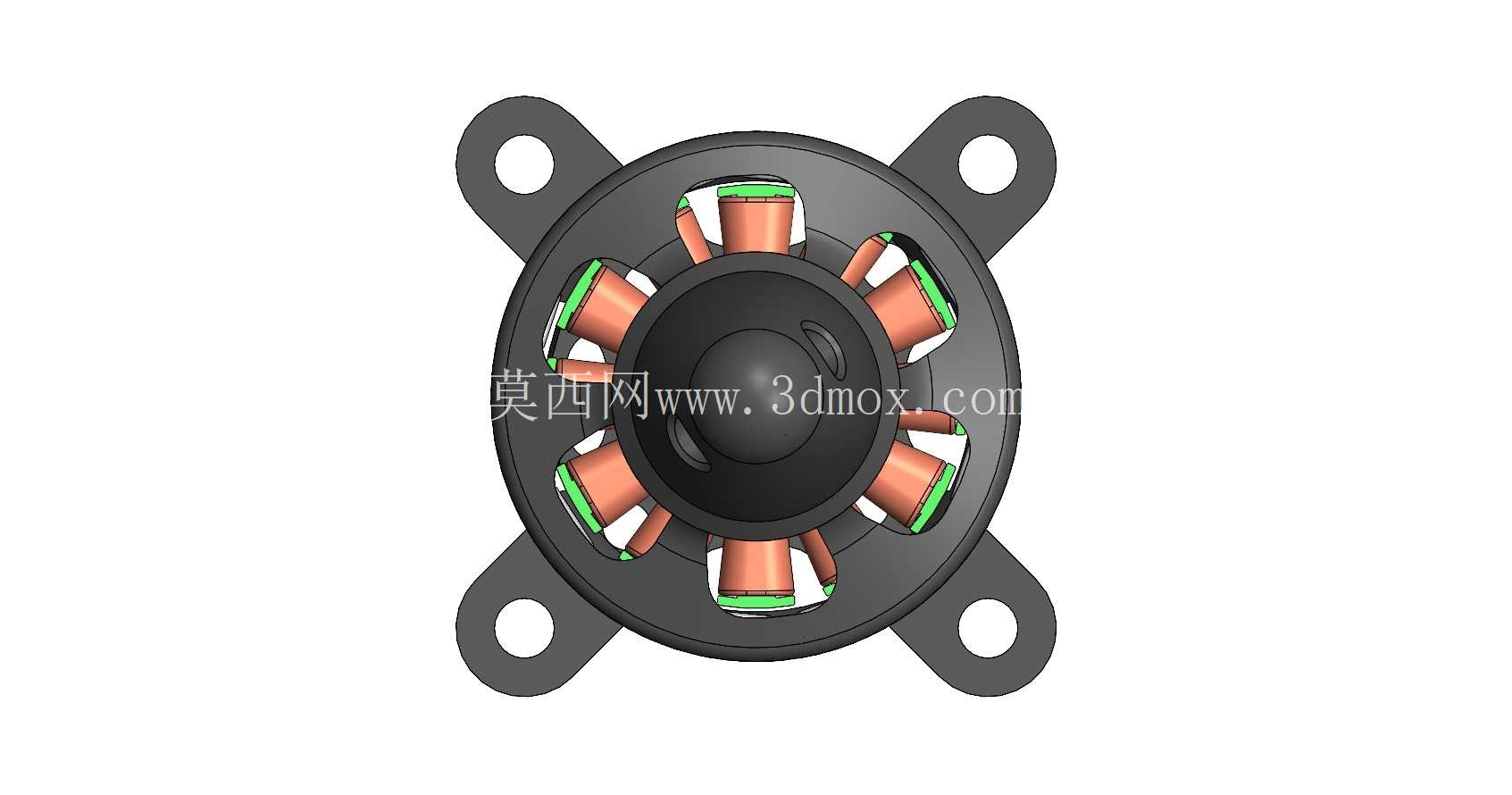

　　建模过程中对电机的内部绕组、磁钢排布、轴承安装位、安装耳孔位都做了1:1的还原，结构设计师在做整机装配干涉检查时，可以直接调用该模型完成动力系统的布局匹配，不需要反复测量实物尺寸调整安装位，也可以基于该模型的安装接口尺寸，定制适配不同机型的电机安装座、减震结构。需要注意的是，这类航模动力电机的结构设计完全围绕轻量化、高功率密度的需求展开，机壳、安装耳的壁厚都做了极限优化，并不适合长期在重载、连续高负荷的工业场景下使用，选型时需要结合实际的载荷工况、连续运转时长做匹配判断，避免超出设计负载导致电机损坏。
