新款乘用车前大灯内部安装支架结构

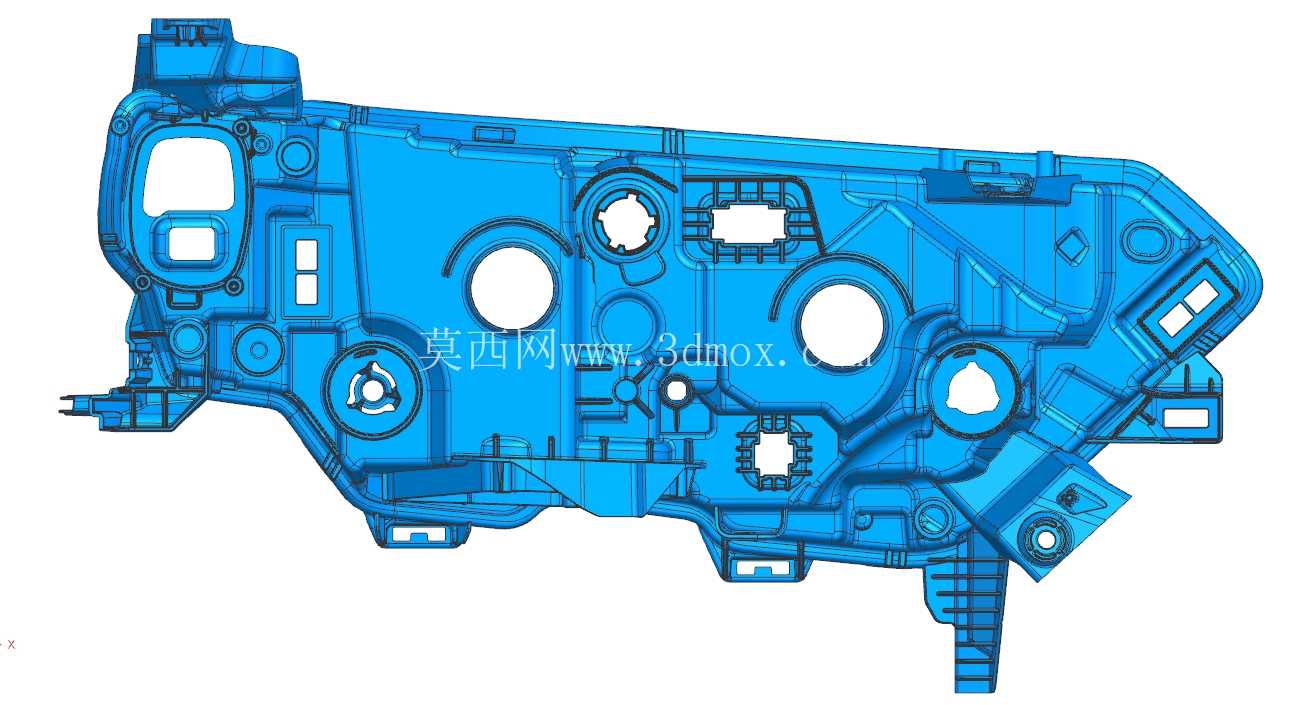

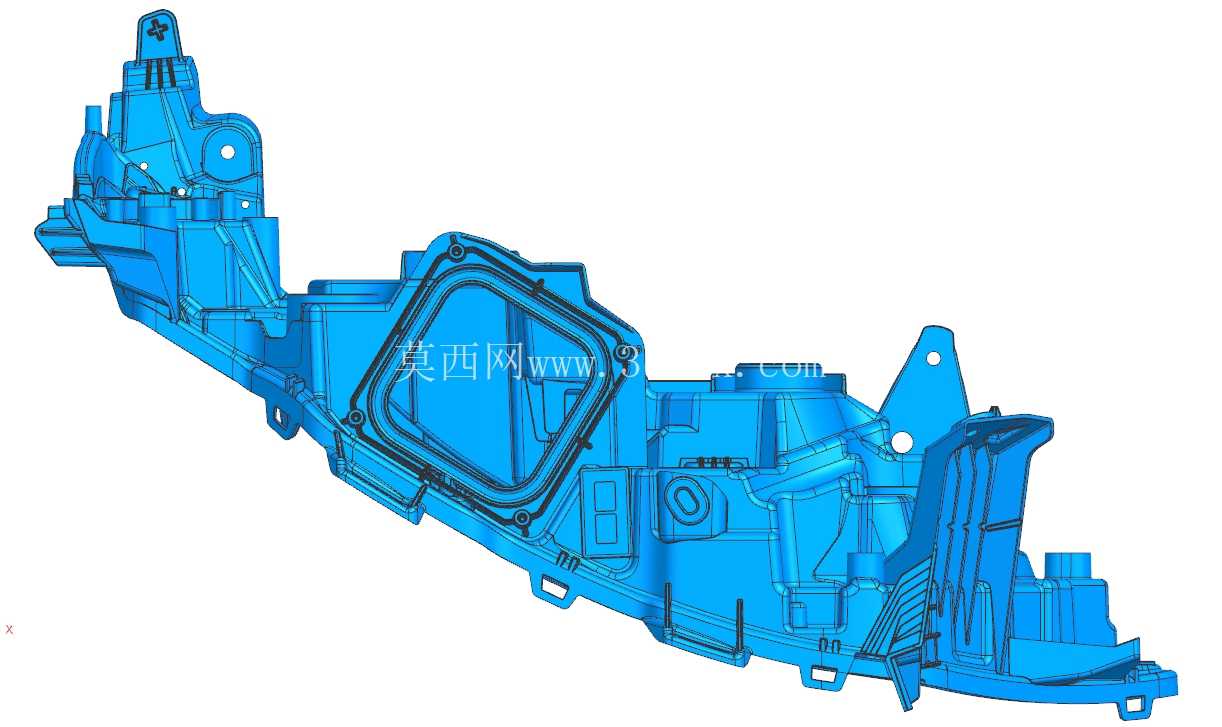

该结构件属于汽车前照灯总成的内部承载骨架，是灯组内部光学元件、调节机构、线束卡扣与外部车身安装点之间的核心连接载体，在整车灯具系统中承担定位、承载、防形变的关键作用。从结构设计逻辑来看，整个骨架采用一体化注塑成型的薄壁加筋架构，主体壁厚控制在1.8-2.5mm区间，既满足注塑成型时的熔体流动填充要求，也能在整车10年/24万公里的全生命周期内，耐受-40℃到85℃的高低温交变环境，避免长期使用后出现蠕变变形导致灯光光轴偏移。

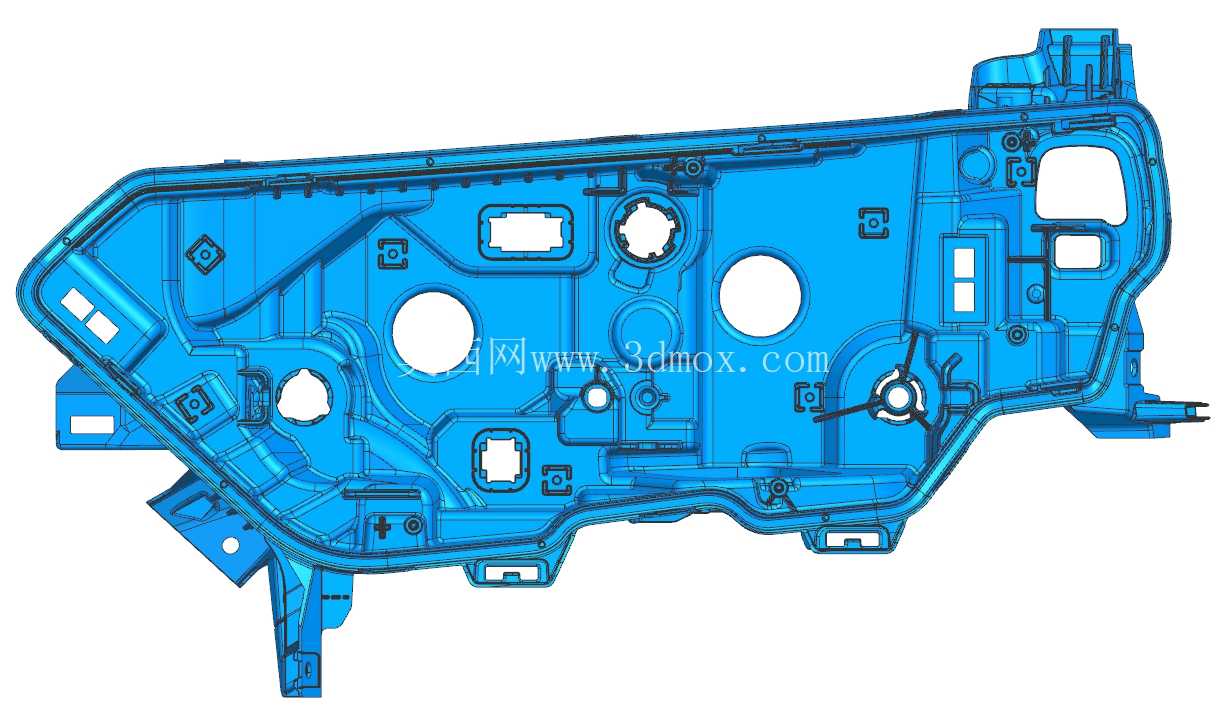

在安装边界设计上，骨架外侧分布的3个带衬套的安装孔位，对应车身翼子板内侧、水箱框架上沿的灯具安装点，孔位同轴度公差控制在0.1mm以内，保证灯组装配后与整车前脸外观面的缝隙均匀度控制在±0.5mm的外观公差要求内。骨架内侧预留的多组方形卡槽与圆形定位柱，分别对应远近光透镜模组、日行灯光导条、转向灯反射碗的安装位，每个安装位都设计了0.3mm的预紧干涉量，配合卡扣结构实现光学元件的无螺钉快装，减少装配工序的同时避免螺钉连接带来的应力集中导致的光学元件碎裂风险。

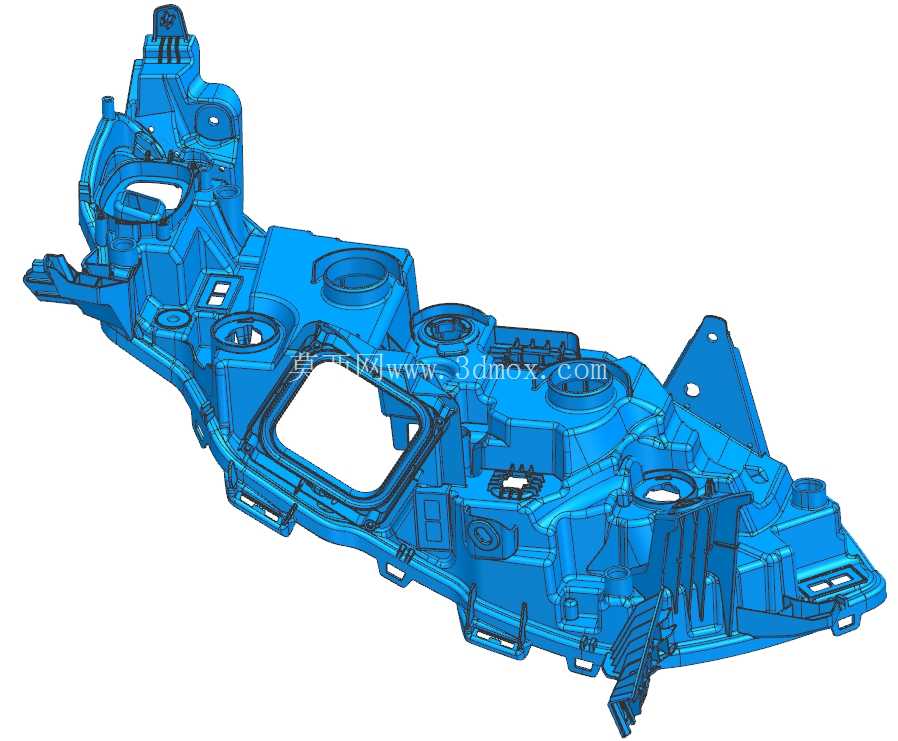

考虑到灯具内部的线束排布需求，骨架侧边设计了多组带倒刺的线束卡扣位，卡扣的开口尺寸对应常用的0.5mm²、0.8mm²汽车灯具线束外径，能将线束牢牢固定在骨架走线槽内，避免车辆行驶过程中线束晃动与金属部件摩擦导致绝缘层破损，同时走线槽的走向完全避开了透镜模组的散热路径，防止线束长期受高温烘烤出现老化。骨架上分布的多组三角形加强筋，分别连接安装孔位与主体承载面，筋条高度不超过主体壁厚的3倍，避免注塑时出现缩痕影响外观，同时能将车辆行驶中的振动载荷均匀分散到整个骨架结构上，在整车振动试验的20-2000Hz扫频测试中，不会出现结构共振导致的灯光抖动问题。

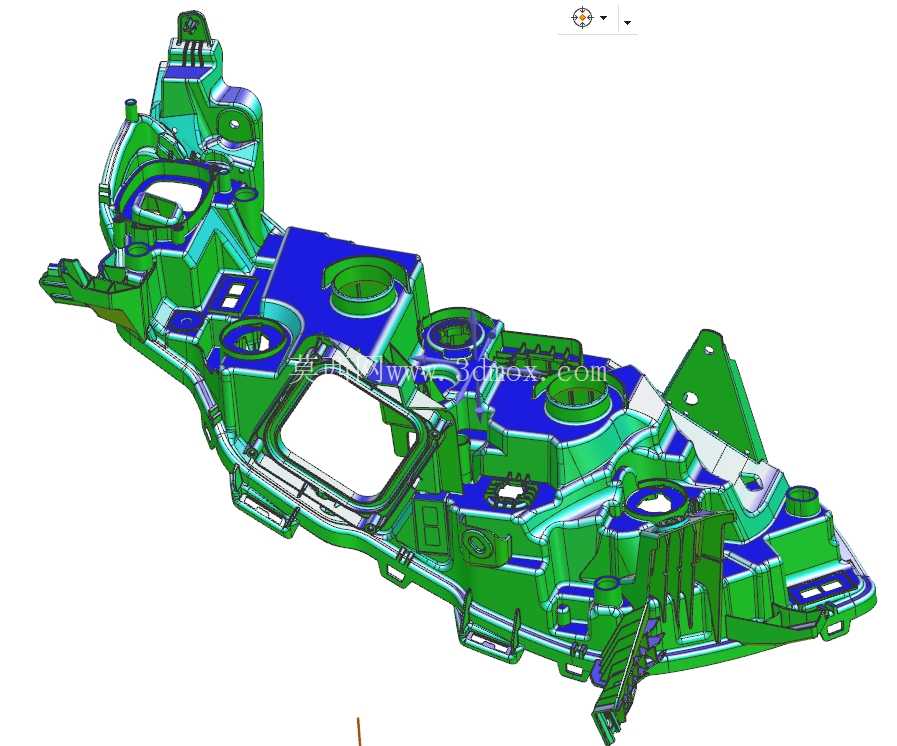

在模具设计匹配层面，骨架上的所有倒扣结构都采用了斜顶与滑块组合的抽芯结构，分型面沿着骨架的最大轮廓线分布，避免在外观可见区域留下分型线痕迹，同时所有安装孔位的脱模斜度控制在1°-1.5°之间，既保证注塑件顺利脱模，也不会因为斜度过大导致安装配合间隙超差。骨架上预留的多个工艺孔，一方面是为了减少注塑材料的用量降低单件成本，另一方面是作为模具顶针的顶出位置，顶针分布在结构刚性较强的筋条交汇处，避免顶出力过大导致薄壁区域出现顶白、变形缺陷。

从实际装车应用场景来看，该骨架结构适配的是紧凑型家用乘用车的前大灯配置，能兼容卤素、LED两种不同光源的模组安装，只需要更换对应位置的卡扣适配器就能实现不同配置灯具的平台化生产，减少了单独开发模具的成本投入。在灯具售后维修场景中，该骨架的模块化设计也能实现单独更换损坏的光学元件，不需要整体更换灯组总成，降低了用户的维修成本。同时骨架上设计的多个调节机构安装座，对应灯光高低、左右调节的螺杆传动结构，调节行程内的运动间隙控制在0.05mm以内，保证灯光调节时的平顺性，不会出现调节卡顿、光轴跳变的问题，满足整车年检时的灯光照射角度调整要求。
