螺口式灯头组件拆分结构三维设计

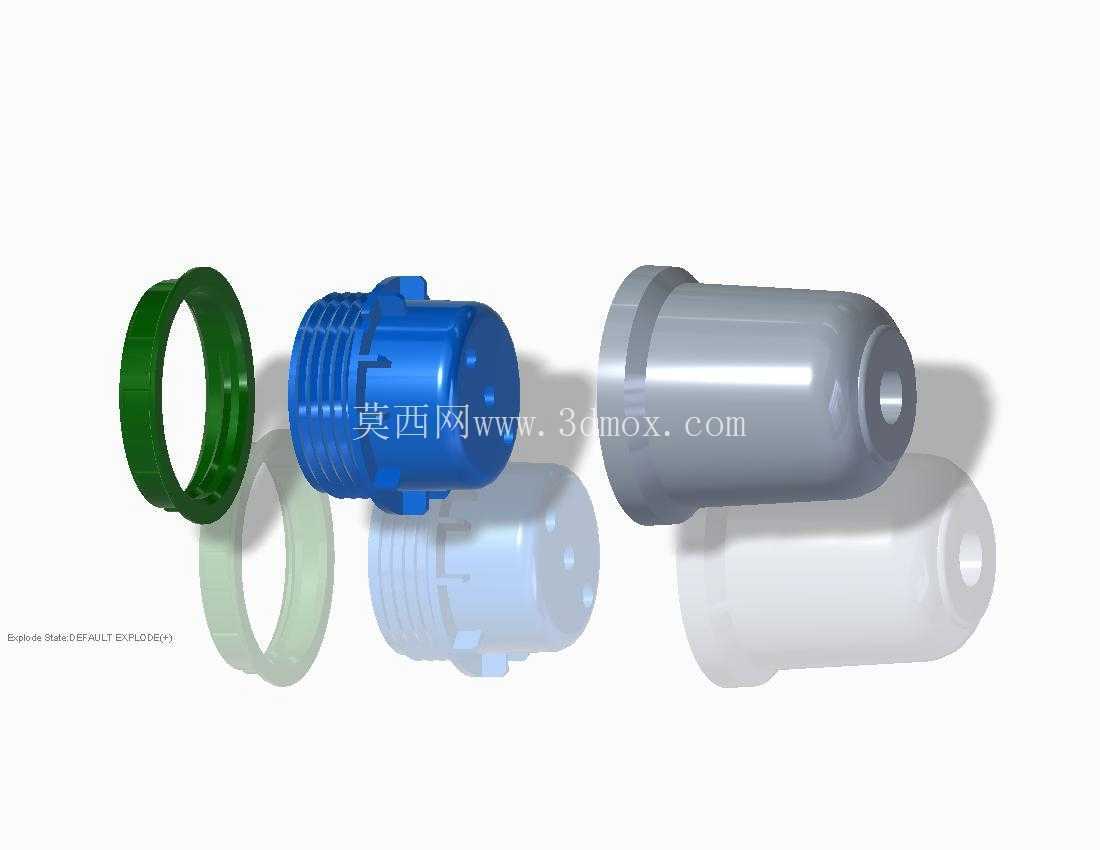

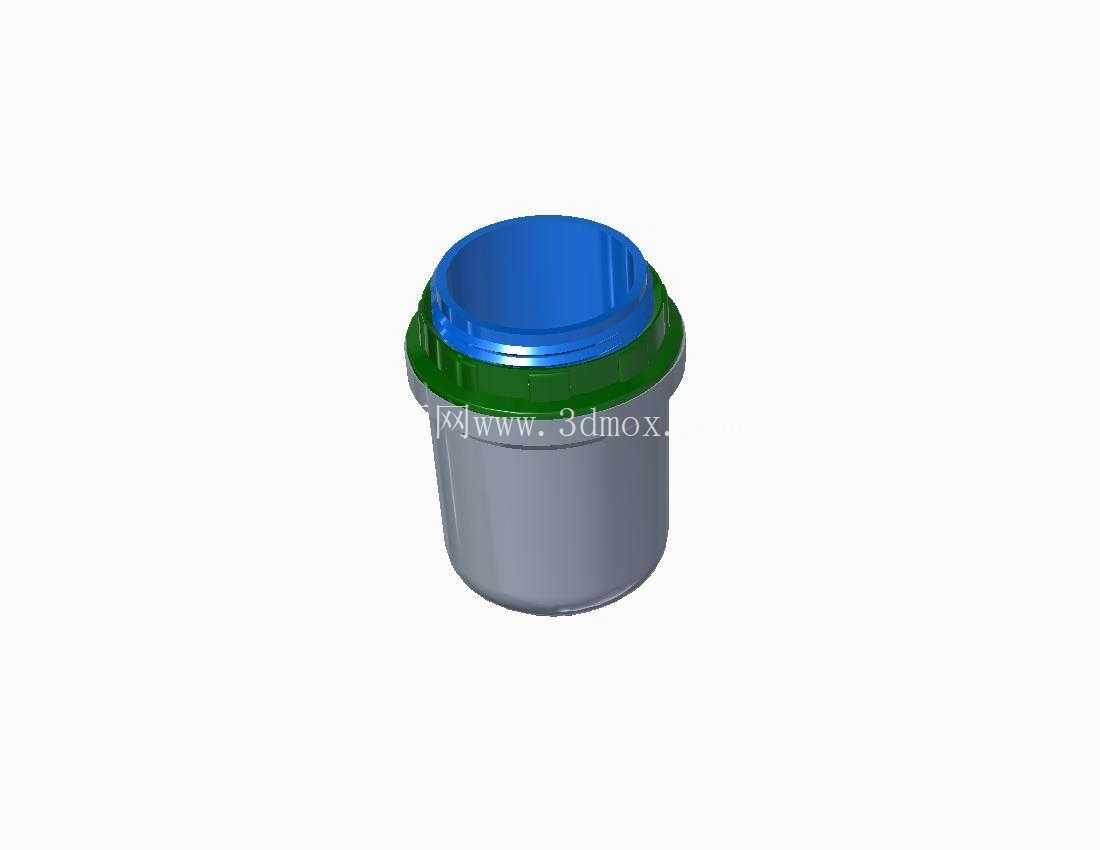

　　日常照明系统里，螺口灯头是连接电光源与供电回路的核心衔接部件，从民用家居的吸顶灯、壁灯，到工业厂房的工矿灯、户外照明的庭院灯，只要采用螺口式光源的场景，都离不开这类结构件做电气导通与机械固定。这套拆分结构的灯头模型，把整套组件的装配逻辑完全拆解呈现，能清晰看到每一个零件的配合关系，不管是做照明产品的结构迭代，还是做电气连接类零件的教学演示，都能直接作为结构参考。

　　从实际使用场景来看，这类灯头需要同时满足机械固定强度、电气绝缘性能、装配便捷性三个核心要求。日常换灯泡时的旋拧扭矩、长期使用过程中的热胀冷缩、潮湿环境下的绝缘可靠性，都是设计阶段必须考量的边界条件。模型里拆分出的绿色绝缘衬圈，是卡在金属螺套与外壳之间的关键零件，它的作用是隔绝带电金属部件与外部可接触壳体，避免用户在安装光源时误触带电部位，衬圈的卡槽设计刚好卡在金属螺套的定位凸台上，装配后不会随灯泡旋拧发生转动错位，能长期保持绝缘间隙的稳定性。

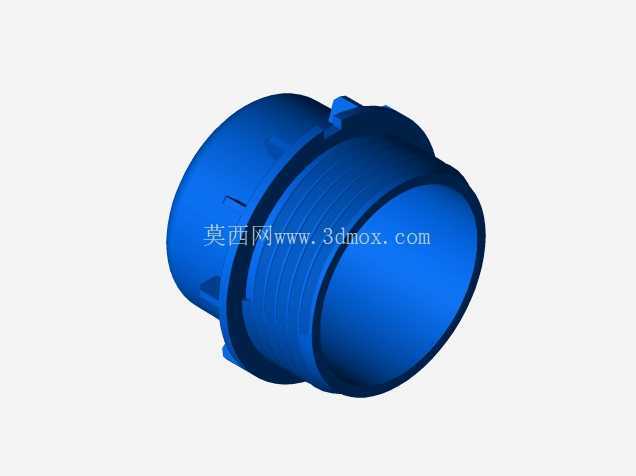

　　蓝色的核心连接座是整套灯头的骨架结构，内部预留了接线端子的安装位，外部的螺纹结构一方面用来和前端的金属螺套旋合固定，另一方面后端的卡扣结构和灰色的外壳体实现免螺丝扣合，这种设计能大幅提升产线的装配效率，不需要额外打螺丝固定，只需要沿导向槽推入就能实现轴向与径向的完全定位。连接座上的散热筋结构不是冗余设计，光源工作时产生的热量会通过螺套传导到连接座，这些凸起的筋条能增加和内部空气的接触面积，把热量缓慢传导到外壳散发出去，避免接线部位长期处于高温状态导致绝缘层老化脆裂。

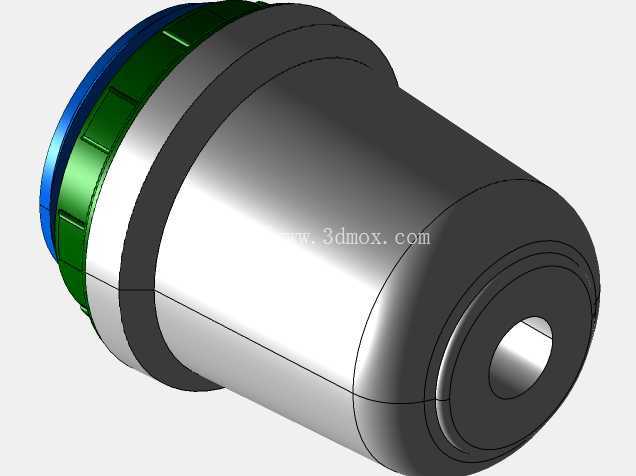

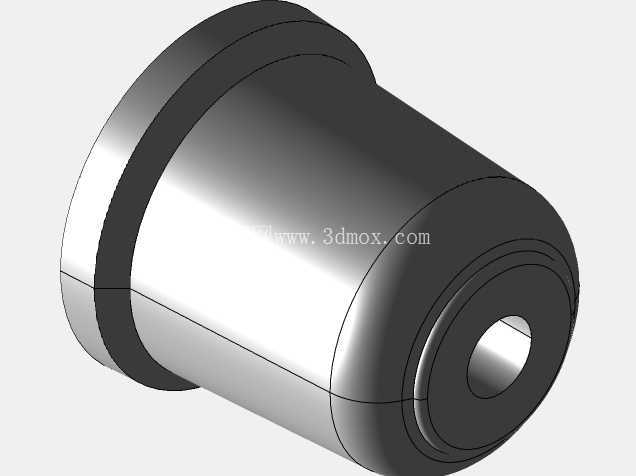

　　外层的灰色壳体是用户可直接接触的部位，采用圆弧过渡的外形设计，没有尖锐的棱角，安装在灯具上之后能和灯具底座完美贴合，壳体的壁厚做了均匀化处理，注塑成型的时候不会出现缩痕、翘曲的问题，内壁的导向筋和连接座的卡槽一一对应，装配时不需要刻意对位，顺着导向推入就能自动卡合到位，能降低装配工人的操作难度。从安装边界来看，这类灯头的外径尺寸适配常规的E27规格螺口光源，后端的接线孔位预留了足够的走线空间，能容纳0.5-1.5平方毫米的铜芯导线，接线端子的压紧结构能避免导线受拉力时松脱，符合电气安全的相关要求。

　　设计这套结构的时候，首先要考虑的是不同零件的材料匹配：金属螺套采用导电性能好的铜质材料镀镍处理，既能保证导电接触的可靠性，又能避免长期使用氧化生锈导致接触不良；绝缘衬圈采用耐高温的PBT材料，能承受120摄氏度以上的长期工作温度，即使光源长时间工作发热也不会出现软化变形；连接座与外壳采用阻燃ABS材料，一旦出现电气打火的异常情况，材料会自熄不会持续燃烧，降低火灾风险。零件之间的配合公差做了合理分配，金属件与塑料件的配合采用过渡配合，既不会因为间隙过大出现松动，也不会因为过盈量太大导致装配困难，塑料卡扣的变形量控制在材料允许的弹性范围内，反复拆装也不会出现断裂的问题。

　　从结构可靠性角度出发，螺套的螺纹牙型做了圆角处理，旋入光源的时候不会刮伤灯头的金属螺纹，多次拆装也不会出现滑牙的问题；内部的导电触点采用弹性结构，当光源旋到底的时候，触点会被压缩产生一定的预紧力，保证和光源尾部的电极紧密接触，不会因为振动出现接触不良、打火的问题。整套结构没有多余的复杂零件，所有零件都可以通过注塑、冲压的工艺批量生产，单件成本控制在很低的水平，适合大规模量产应用，不管是做成品灯具的配套零件，还是做单独的维修替换配件，都能满足使用要求。在做三维建模的时候，每一个配合面的公差、每一个卡扣的变形量、每一处筋条的厚度都做了对应校核，能直接导入工程图模块生成生产用的加工图纸，不需要再做额外的结构调整。
