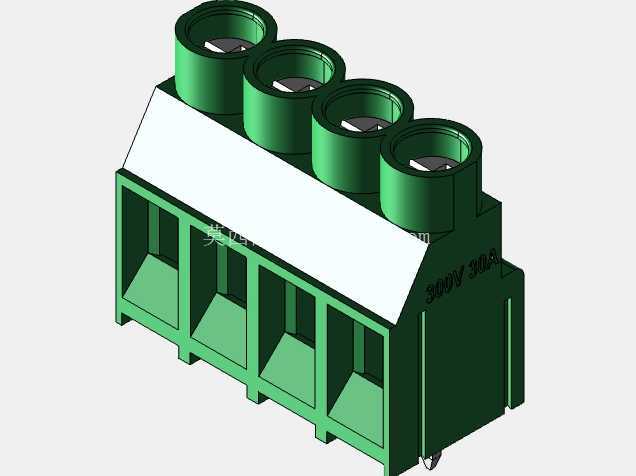

6.35mm间距栅栏式接线端子结构

项目分类:通用五金配件 发布时间:2026-06-29 ID:1192827
  • 6.35mm间距栅栏式接线端子结构

这款间距6.35mm的栅栏式接线端子,是低压电气柜内控制回路布线、小型自动化设备内部接线、工业传感器信号转接场景里的常用连接部件,日常在PLC输入输出端子排旁的分线、小功率直流电机供电接线、现场操作按钮的信号汇总环节都能见到这类结构的身影。从实际使用的角度看,这类端子的核心作用是实现多股导线的可靠压接与电气隔离,避免多根导线直接铰接带来的接触不良、线芯外露短路风险,同时给后期设备检修、线路改接提供可重复拆装的连接节点,不用每次改线都剪断重接导线。

设计上首先考虑的是爬电距离与电气间隙要求,6.35mm的极间距刚好匹配300V额定电压下的绝缘安全要求,相邻接线位之间的凸起栅栏结构,就是为了阻挡不同电位导线之间的飞弧,哪怕接线时线芯留得稍长,也不会因为线芯歪斜碰到相邻极造成短路。端子本体采用的是带倾斜坡面的造型,坡面朝向接线操作侧,工人在柜内布线拧螺丝的时候,视线不会被端子上部的结构遮挡,能清楚看到导线插入的深度,确认每根线芯都完全插到压线位底部,不会出现虚接。上部四个圆筒状的压线螺丝容纳腔,刚好能匹配对应规格的十字螺丝刀操作空间,拧动螺丝的时候不会蹭到相邻的腔体壁,每个腔体底部都做了限位台阶,螺丝拧到最下端的时候不会顶穿端子基座,同时能把插入的导线牢牢压在基座的导电片上。

安装边界上,端子底部做了标准的PCB插装定位脚,四个定位脚的间距刚好匹配6.35mm极距的焊盘孔位,插装到电路板上之后,底部的支撑脚会贴住PCB板面,过波峰焊的时候不会因为焊锡张力浮起倾斜,焊接完成后端子整体和板面保持垂直,不会出现歪扭导致后期插线困难。端子的整体宽度是4个极距累加的尺寸,安装时左右两侧只需要预留2mm的操作间隙就足够,不会占用过多柜内或板上的安装空间,高度方向从PCB板面到端子最顶端的尺寸控制在常规低压元件的安全高度内,不会和上层的线槽或盖板产生干涉。

从结构细节看,每个接线位下方的敞口槽是导线插入的通道,槽的宽度刚好能容纳22-16AWG的单股或多股导线,槽内的导电片做了防滑齿纹,导线被压紧之后,齿纹会咬入线芯表层,哪怕设备运行时有轻微振动,也不会出现导线松脱的情况。端子基座的绝缘材料选用的是耐温阻燃的工程塑料,能承受焊接时的高温,不会因为焊锡的温度出现基座变形,同时在设备长期运行发热的情况下,也不会出现绝缘性能下降的问题。侧面的加强筋结构从底部一直延伸到上部的压线腔体位置,增强了端子整体的结构强度,哪怕接线时用力拧螺丝,也不会出现基座开裂的情况。

实际选型使用的时候,这类端子不需要额外的固定配件,直接焊接在PCB上就能使用,相比螺钉固定的端子排,安装效率更高,适合批量生产的控制板卡使用。每个接线位的压线螺丝都做了防脱落设计,拧到最上端的时候也不会从腔体里掉出来,避免现场接线时螺丝掉落丢失的问题,倾斜的坡面设计还能让导线顺着坡面自然弯曲,不会出现导线折死弯损伤线芯的情况,长期使用下导线的使用寿命也能得到保障。
