15英寸专业低音发声单元结构设计

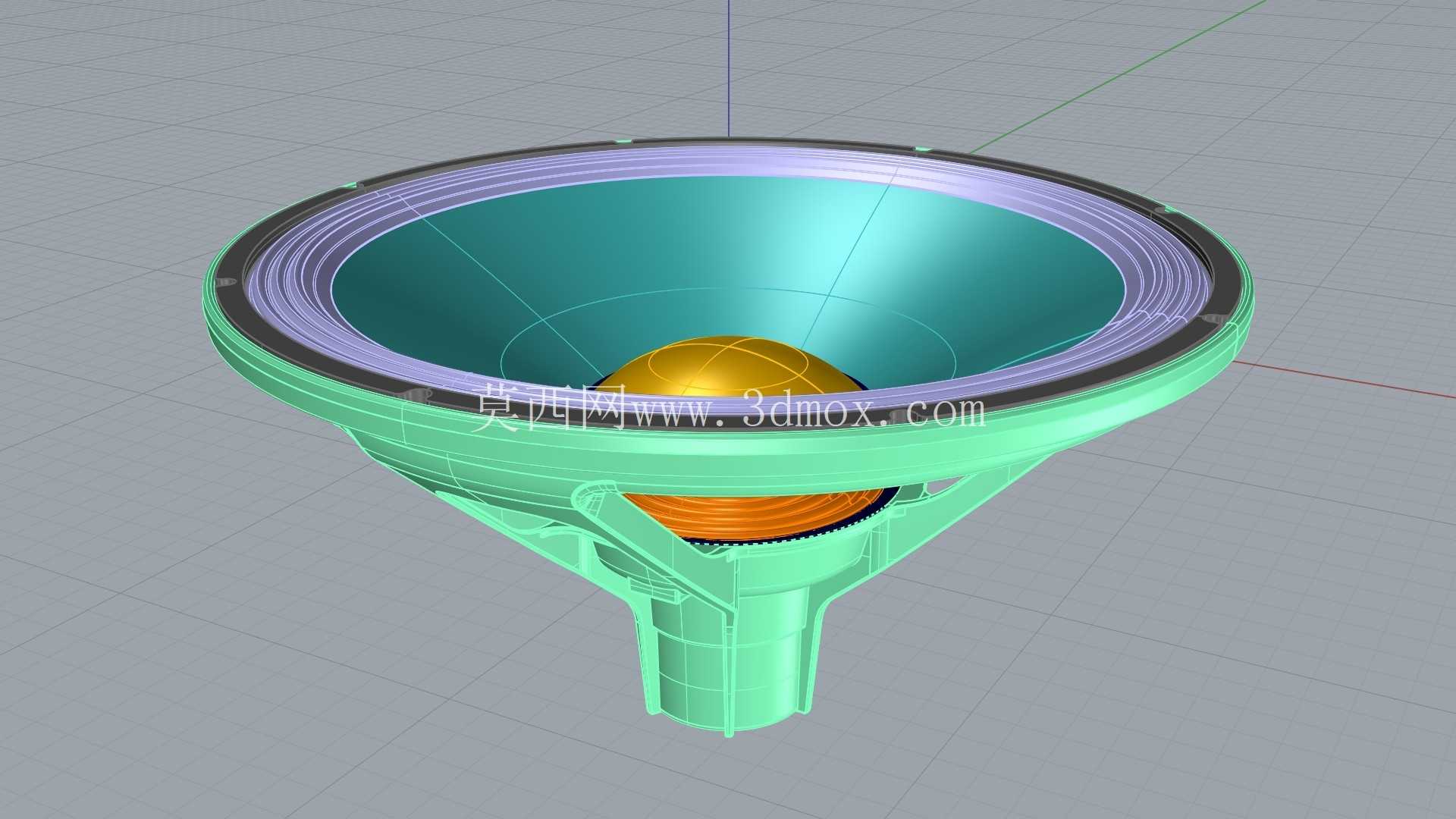

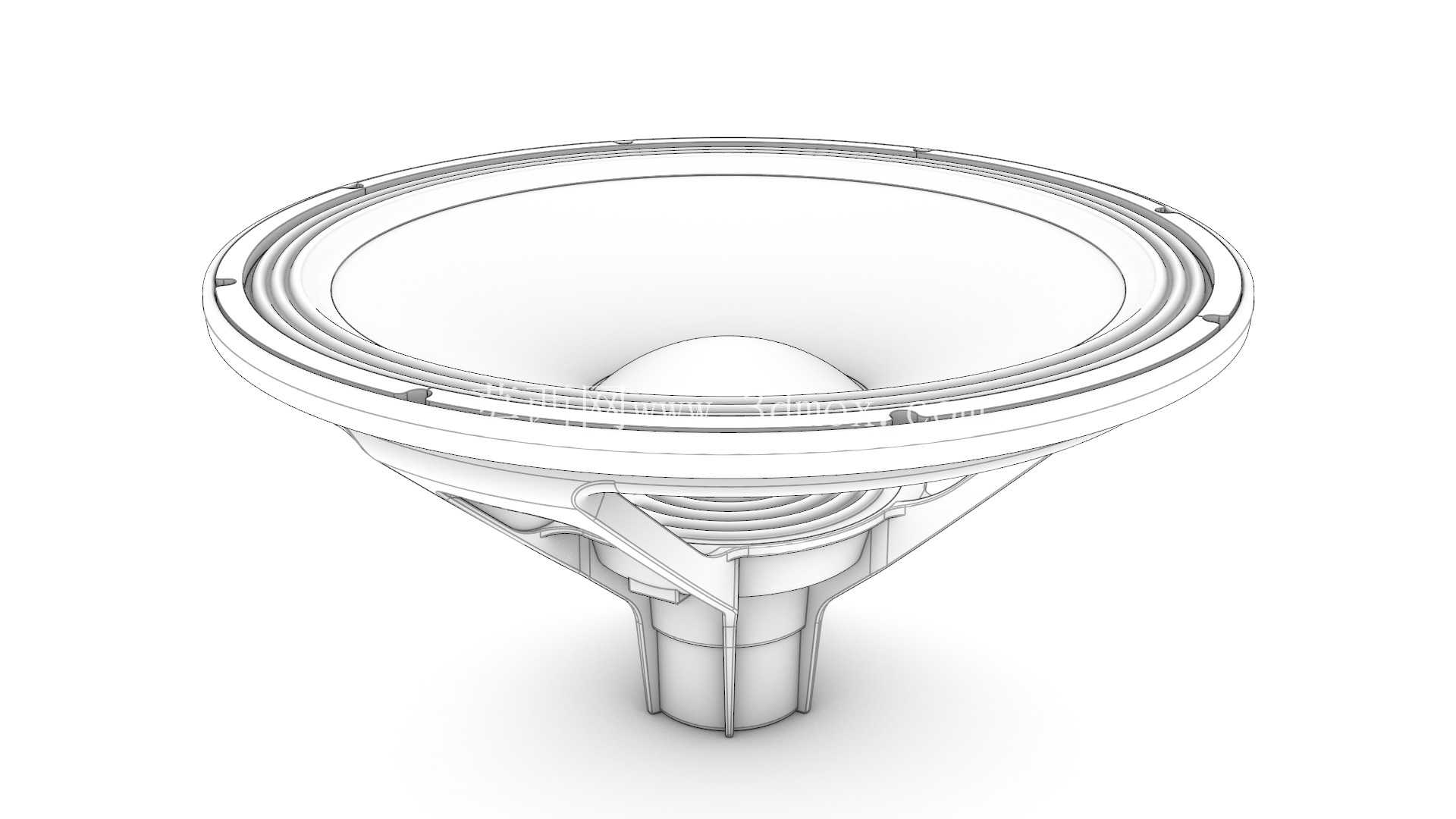

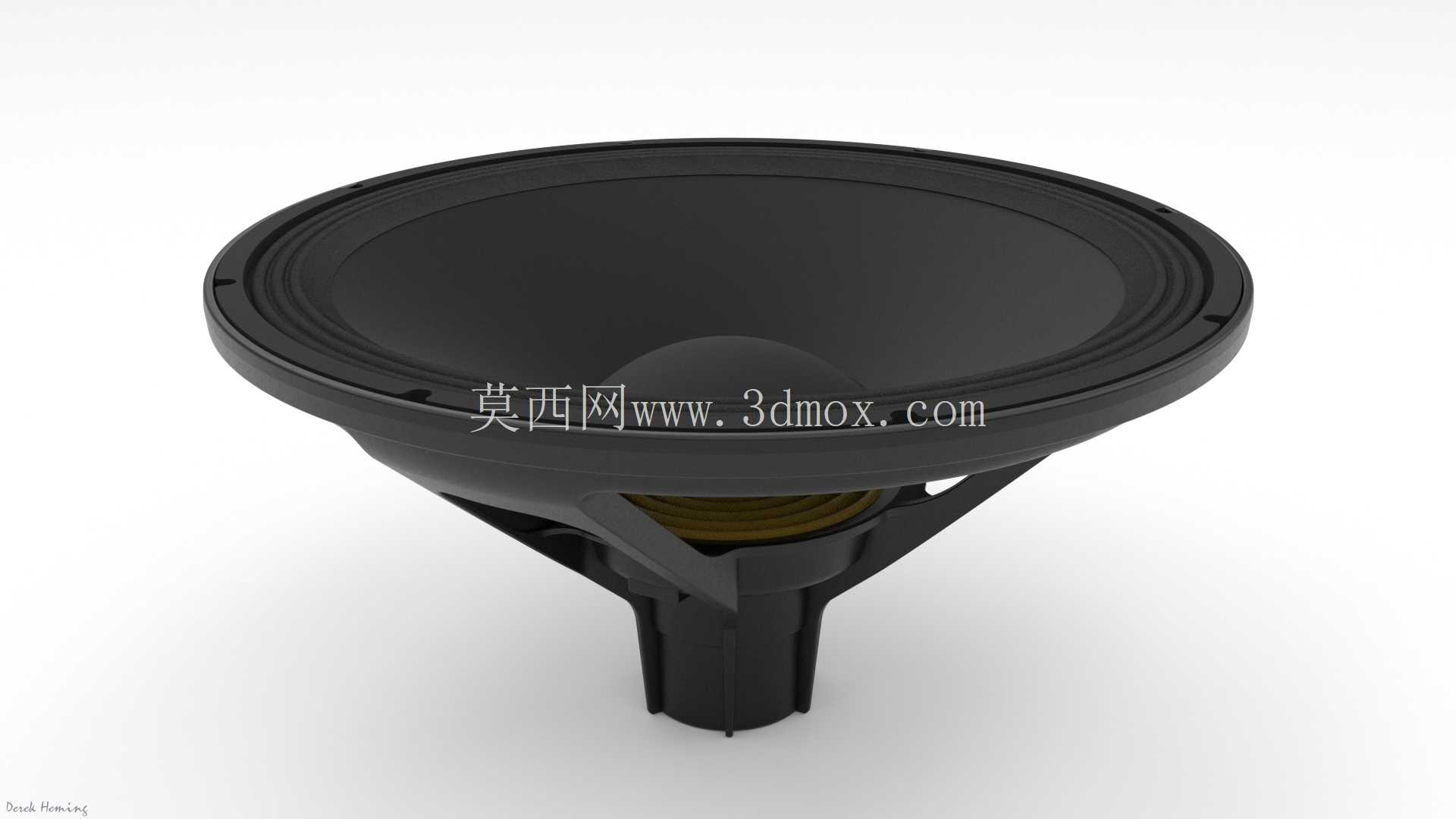

　　在专业扩声系统的搭建过程中，低频单元的选型与结构匹配直接决定了整套系统的低频下潜深度、瞬态响应表现以及大动态下的失真控制水平，这款15英寸低音单元的三维结构，完全围绕专业固定安装、流动演出场景的实际使用需求做参数化还原，所有安装边界、外形尺寸均来自实物卡尺测量，能直接用于音箱箱体的结构适配、安装位校核以及系统装配干涉检查。从实际工程应用来看，这类15英寸低音单元常被用于专业影院主扩声阵列、大型舞台返听系统、户外演出低频补声阵列以及高端商用沉浸式音频系统中，承担80Hz-500Hz频段的声能输出任务，相比小尺寸单元，其更大的振膜面积能在相同冲程下推动更多空气，获得更高的声压级输出，同时更低的谐振频率能让低频表现更具氛围感，适配大空间的声覆盖需求。

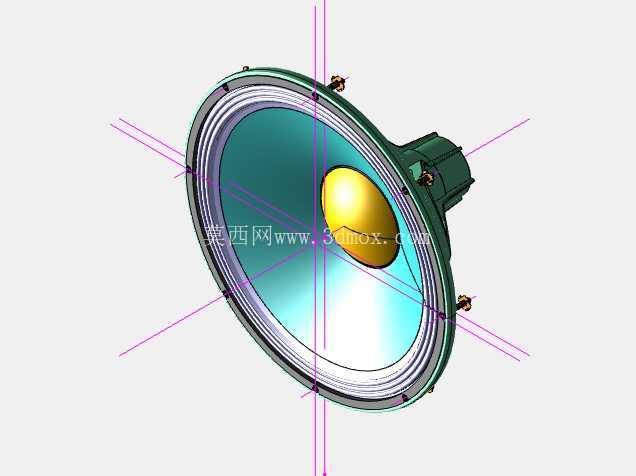

　　从结构设计思路来看，这款单元采用了大尺寸定心支片配合长音圈的结构设计，能保证大动态冲程下音圈始终在磁隙中心做线性运动，减少擦圈风险与非线性失真；盆架采用高强度镂空结构设计，在保证整体结构刚性、避免大音量下盆架谐振产生音染的同时，尽可能减轻单元自身重量，降低流动演出场景下的运输与安装负重；中心位置的相位塞结构能有效优化振膜不同位置发出声波的相位一致性，减少高频段的声干涉，提升中低频段的指向性表现，让单元与中高频驱动单元的衔接更顺滑。在安装边界尺寸上，这款单元的外径为387毫米，安装孔位的中心距为370毫米，单个安装孔的孔径为6.5毫米，适配M5或者10-32规格的安装螺丝，障板开孔直径需要做到352毫米，这些尺寸参数在建模时都做了精确还原，结构设计人员在做箱体设计时，可以直接调用模型完成开孔位置排布、安装沉台深度设计、螺丝长度选型等工作，不需要再反复核对实物尺寸，能大幅缩短箱体的研发打样周期。

　　在实际选型适配过程中，设计人员需要注意，这类大尺寸低音单元的磁钢部分深度较大，在做箱体内部结构设计时，需要预留足够的磁钢避让空间，避免磁钢与箱体内部的加强筋、吸音棉固定结构、接线端子组件产生干涉；同时单元的额定功率较大，工作时音圈产生的热量较高，盆架的镂空结构除了减重之外，也承担着磁路散热的作用，在箱体设计时不要遮挡盆架后侧的通风镂空区域，保证空气流通能带走磁路工作产生的热量，避免长时间大功率工作下音圈过热烧毁。

　　另外，这款单元的弹波与折环采用了耐疲劳的复合材质，能适应长时间大功率工作的往复运动需求，在建模时也还原了折环的波纹结构与弹波的支撑弧度，做有限元仿真分析时，可以直接基于模型结构划分网格，分析不同功率下振膜的形变情况、折环的应力分布，提前预判结构失效风险。对于音箱生产厂商的结构设计人员来说，精确的单元三维模型能在箱体开模前就完成所有装配干涉检查，避免开模后因为尺寸不匹配导致的模具修改成本；对于系统集成商的设计人员来说，调用这个模型可以在做演出系统搭建、影院安装的前期方案设计时，精确计算音箱的整体尺寸、安装点位的空间占用，提前规划走线与安装支架的结构，减少现场安装时的尺寸适配问题。
