JBL2452H压缩式高音驱动单元结构设计

　　专业扩声场景中，压缩式高音驱动单元是决定远场声投射清晰度、高频响应上限的核心部件，这款JBL2452H压缩高音的三维建模，完全围绕实际工程安装、声学结构匹配的需求展开，没有做多余的外观美化，所有结构特征都还原实物的装配逻辑。从实际使用场景来看，这类压缩高音单元多用于线阵列音箱、远程专业扩声音箱、剧场固定安装扩声系统、户外演出音箱的高频重放环节，和号角配合后可以实现指向性可控的高频声投射，相比普通球顶高音，它的声压级更高、投射距离更远，能满足大空间扩声时的高频覆盖需求，避免远距离听音时高频衰减过度导致的音色发闷、人声清晰度不足问题。

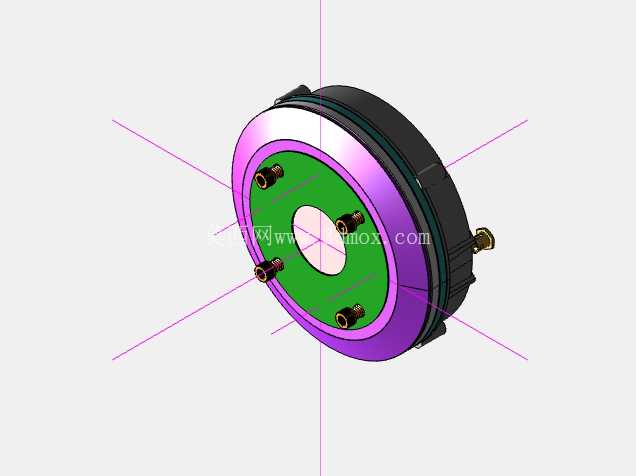

　　建模过程中首先还原了核心的安装边界参数：喉口采用1.5英寸标准出口规格，这是专业压缩高音和各类号筒匹配的通用接口尺寸，设计时严格保证喉口的同轴度，避免和号筒对接时出现声泄漏、相位偏差问题；磁路部分采用4英寸球顶对应的磁钢结构，安装法兰的BCD尺寸为3.25英寸，这一尺寸是同规格专业高音的通用安装孔位基准，方便替换同规格的其他型号驱动单元，不需要额外修改音箱面板的开孔尺寸；安装螺纹采用1/4"-20标准螺牙，建模时修正了早期版本中螺孔方向偏转45°的问题，保证安装时螺丝可以垂直拧入，不会出现螺牙错扣、安装应力导致的磁路变形问题。

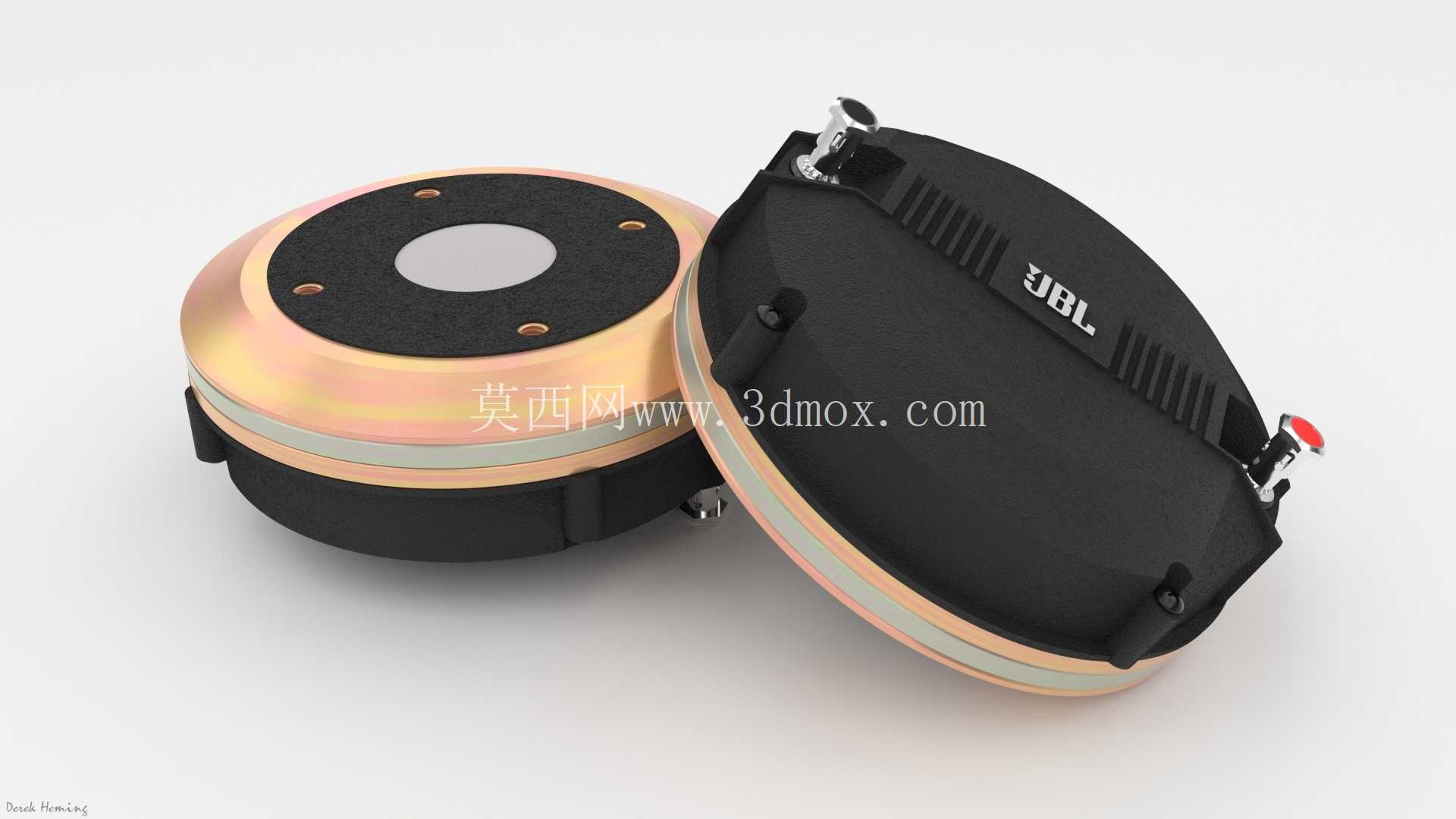

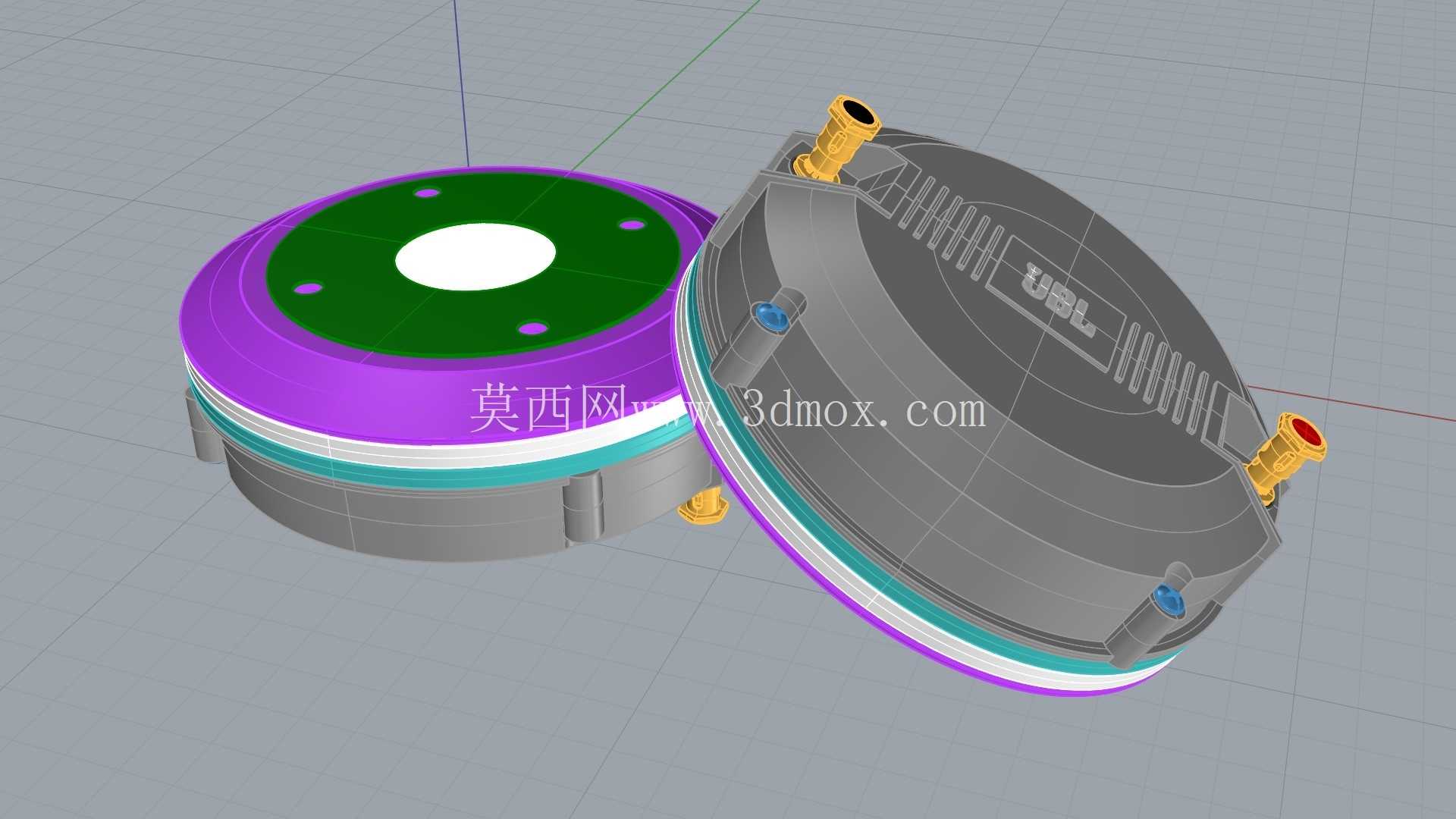

　　从结构设计逻辑来看，模型完整还原了单元的分层结构：最外侧的压铸后盖带有散热筋结构，这部分结构不是装饰性设计，实际工作中压缩高音的音圈在大功率输入下会产生大量热量，后盖的散热筋可以增加和空气的接触面积，提升长时间大功率工作下的散热效率，避免音圈过热烧损；后盖侧面的快拆锁扣结构也做了完整还原，这个结构用于快速打开后盖检修音圈、振膜组件，不需要完全拆解整个单元，降低现场维护的难度；磁路部分的铜短路环、华司、磁钢的分层结构都按照实物的装配间隙做了还原，磁隙的宽度严格匹配音圈的绕线宽度，保证音圈在磁隙中做轴向运动时不会出现擦圈问题；接线端子部分做了正负标识的结构还原，红色端子对应正极，避免安装时接反相位导致的声干涉问题；振膜组件的安装压边做了均匀的受力结构设计，压边上的固定孔位均匀分布，保证拧紧螺丝时压边对振膜悬边的压力均匀，不会出现局部压力过大导致的悬边变形、谐振异常问题。

　　从安装适配的角度，建模时所有尺寸都以毫米为单位做了精准校准，安装法兰的厚度、后盖的突出高度都和实物一致，方便结构设计师在做音箱整体布局时预留足够的安装空间，避免出现单元装入音箱后和内部的分频器、接线结构干涉的问题；接线端子的突出高度、接线方向也做了还原，方便提前规划音箱内部的走线位置，避免线材被后盖挤压导致绝缘层破损。对于电声结构设计从业者来说，这个模型可以直接用于音箱的整体装配干涉检查、安装孔位匹配验证，也可以作为同类型压缩高音设计的结构参考，尤其是磁路散热结构、快拆锁扣结构、安装接口的标准化设计思路，能给自研驱动单元的结构设计提供实际的参考依据，避免在接口尺寸、安装边界上出现不通用的问题，减少后续开模、装配阶段的修改成本。建模过程中对所有配合面的公差都做了符合工程实际的预留，比如压边和磁路组件的配合面、喉口和号筒的对接面，都预留了密封垫的安装间隙，还原实际装配时的密封需求，避免声泄漏导致的高频响应劣化。
