FaitalPRO HF108R压缩高音驱动单元结构

在专业扩声系统的搭建过程中，高频重放单元的选型与结构适配，直接决定了整套系统的人声清晰度、乐器泛音表现力以及远场投射的覆盖均匀度，这款压缩式高音驱动单元，正是针对固定安装、流动演出、线阵列模组等专业场景的高频重放需求完成的结构建模。从实际工程应用来看，这类压缩高音单元常与不同指向性的号筒配合使用，安装在专业全频音箱、线阵列扬声器模组、舞台返听音箱内部，承担2kHz以上频段的声能重放任务，相比普通球顶高音，压缩驱动结构通过相位塞与喉口的声阻抗匹配设计，能够在更小的振膜尺寸下实现更高的声压级输出，同时降低高频段的分割振动失真，满足大空间扩声时的远场投射需求。

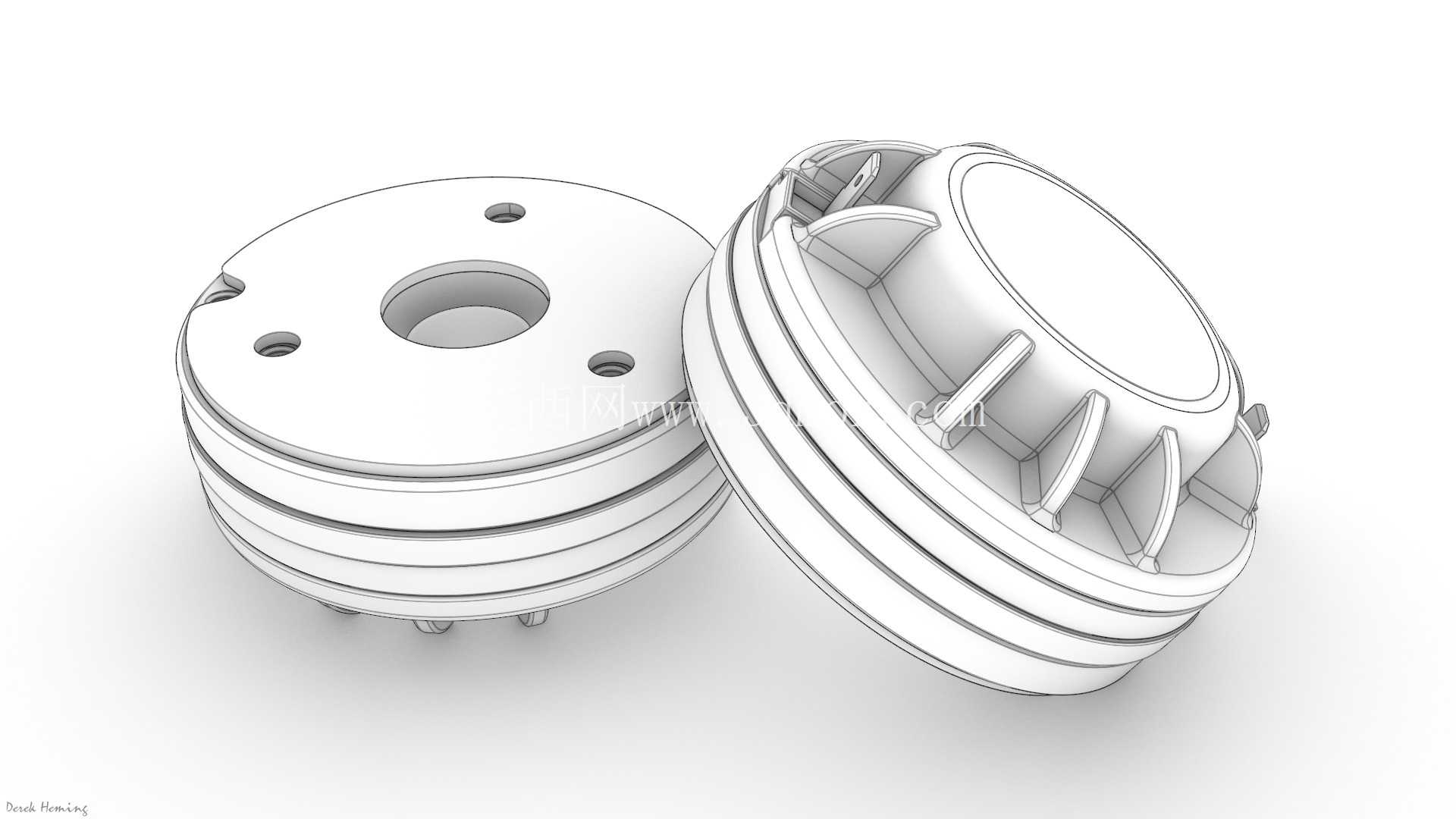

从结构设计逻辑来看，建模过程优先还原了单元的核心装配关系：磁路部分采用外置式铁氧体磁钢结构，磁隙的尺寸匹配压缩驱动头的音圈行程，保证音圈在额定功率下的线性运动区间，避免大动态输入下的擦圈问题；磁路上方的相位塞结构，是压缩高音的核心功能部件，建模时参考实际产品的声路走向，还原了相位塞表面的导流曲面，该结构的作用是将振膜不同位置辐射的声波在喉口处实现相位对齐，减少不同路径声波的干涉抵消，让高频响应的曲线更平直，减少峰谷带来的听感染色。单元的外壳采用上下扣合的装配结构，上部的后盖带有散热筋结构，能够在长时间大功率工作时，将音圈产生的热量通过金属外壳快速散发到外部空气中，降低音圈过热导致的功率压缩问题，延长单元的连续工作耐受时间。

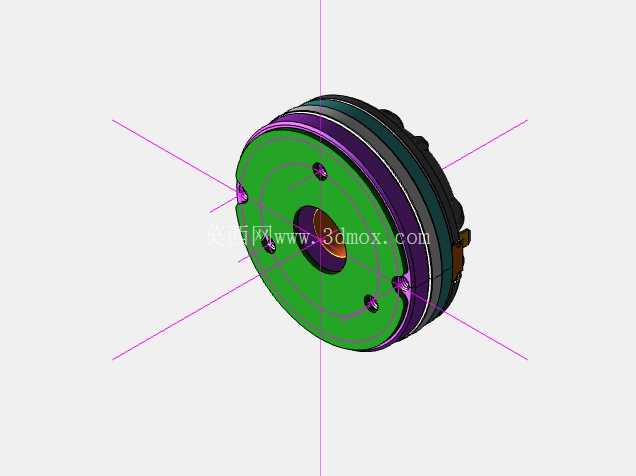

从安装边界尺寸来看，单元整体为圆柱形结构，上部的安装法兰盘带有三个均匀分布的固定孔，孔位的节圆直径、喉口的连接螺纹尺寸均匹配行业通用的号筒安装标准，工程师在做音箱整体结构设计时，可以直接按照该安装尺寸预留号筒的安装位，不需要额外做转接结构；单元下部的接线端子采用插片式设计，端子的间距、插片厚度适配专业音箱常用的接插件规格，方便生产装配时的快速接线，同时端子带有防松脱的卡扣结构，避免运输过程中震动导致的接线脱落问题。单元的整体高度、外径尺寸经过优化，能够适配不同容积的音箱箱体，不会因为单元本体的尺寸占用过多箱体内的空间，给低音单元、分频器的布局留出足够的调整余量。

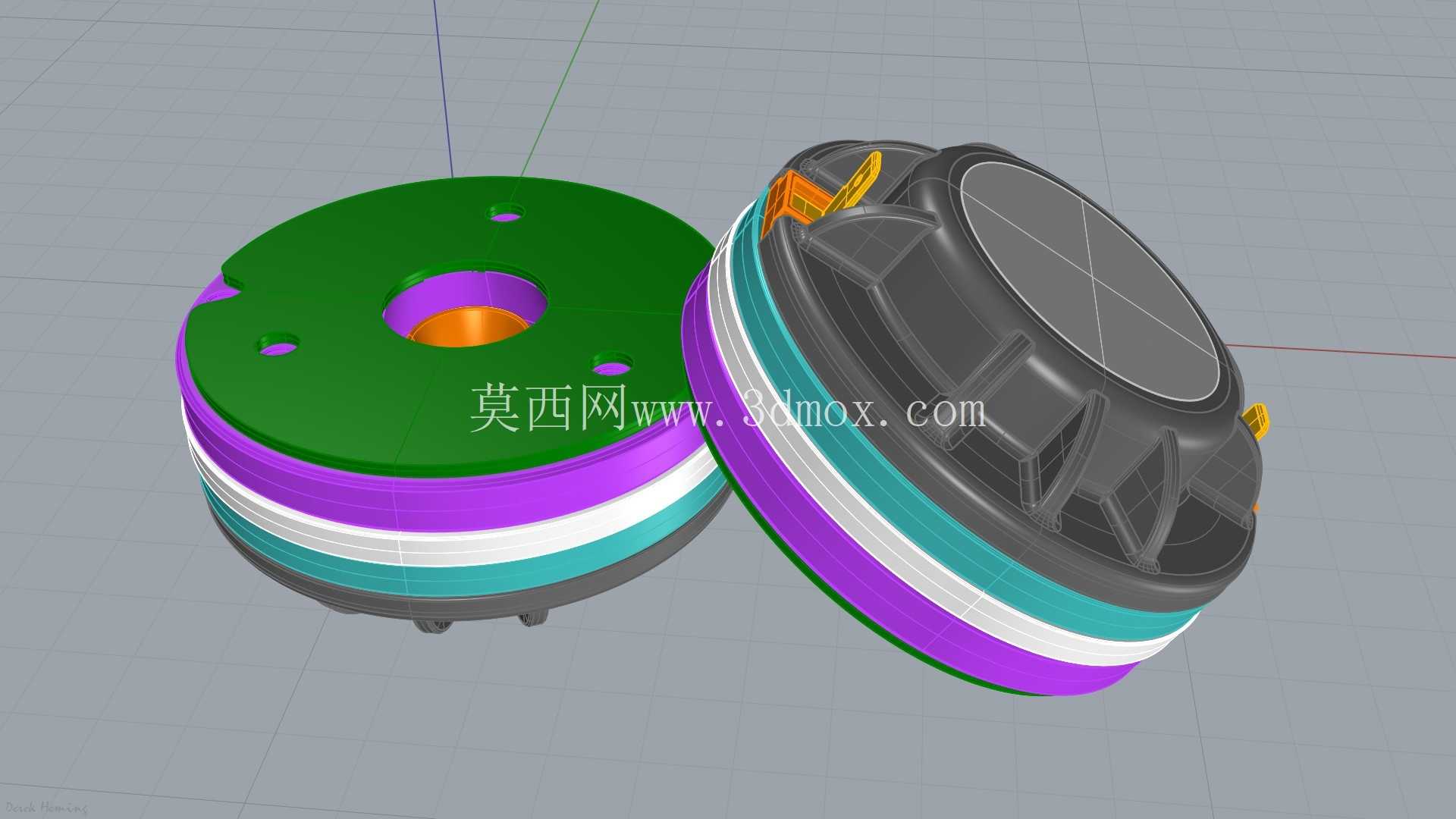

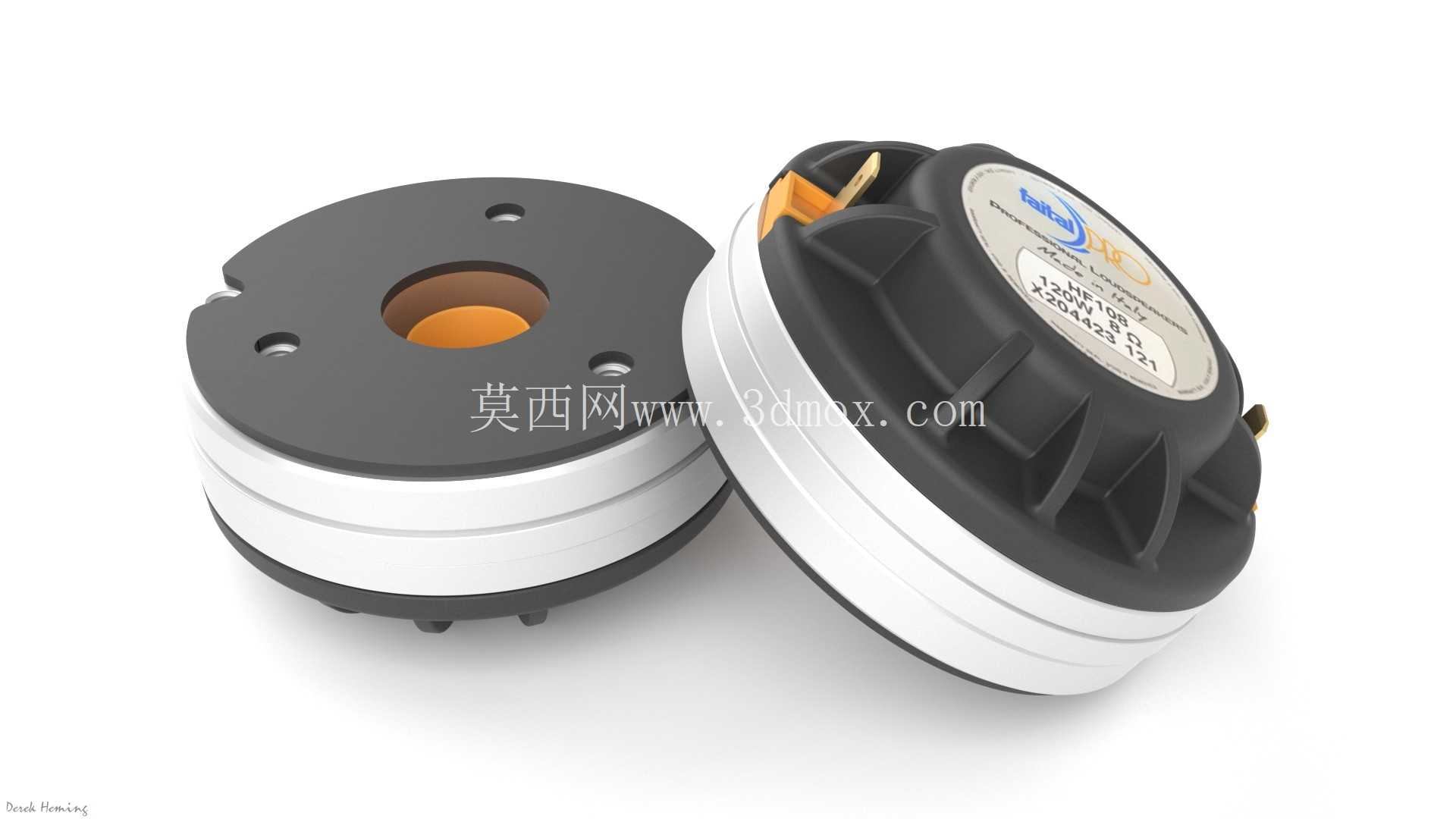

在建模的细节处理上，还原了单元外壳的表面防滑纹理、标签位的凹槽结构、上下壳体配合的止口定位结构，这些细节虽然不直接影响声学性能，但在做产品渲染、装配干涉检查时，能够更真实地还原实际产品的装配状态，方便结构工程师在做整体音箱设计时，检查单元与箱体壁、号筒、内部走线的间隙是否合理，避免出现装配干涉。需要注意的是，该结构模型的相位塞曲面、球顶振膜的曲率为参考实物外观与公开参数做的近似还原，核心尺寸满足结构装配、外观展示的需求，若用于高精度的声学仿真分析，还需要结合实际单元的TS参数、磁路B值、振膜材质参数做进一步的细节修正，但对于结构设计阶段的安装位预留、外观方案评审、装配流程模拟来说，当前的模型精度完全能够满足工程使用需求。

从实际选型适配的角度，这类压缩高音单元的额定功率、灵敏度、频响范围参数，能够匹配10英寸到15英寸的低音单元组成两分频全频系统，也可以作为线阵列系统的高频模组使用，在做分频器设计时，其标称阻抗、频响曲线的衔接点可以和常见的专业低音单元实现平滑过渡，不需要做过于复杂的分频网络补偿。单元的密封结构采用橡胶圈作为上下壳体、单元与号筒连接面的密封件，能够避免声短路问题，保证压缩腔体内的声压能够全部通过喉口传递到号筒中，提升高频转换效率，同时密封结构也能阻挡外界的灰尘、水汽进入单元内部，提升产品在复杂演出环境下的工作可靠性。
