手动式管材辊压弯折加工工装设备

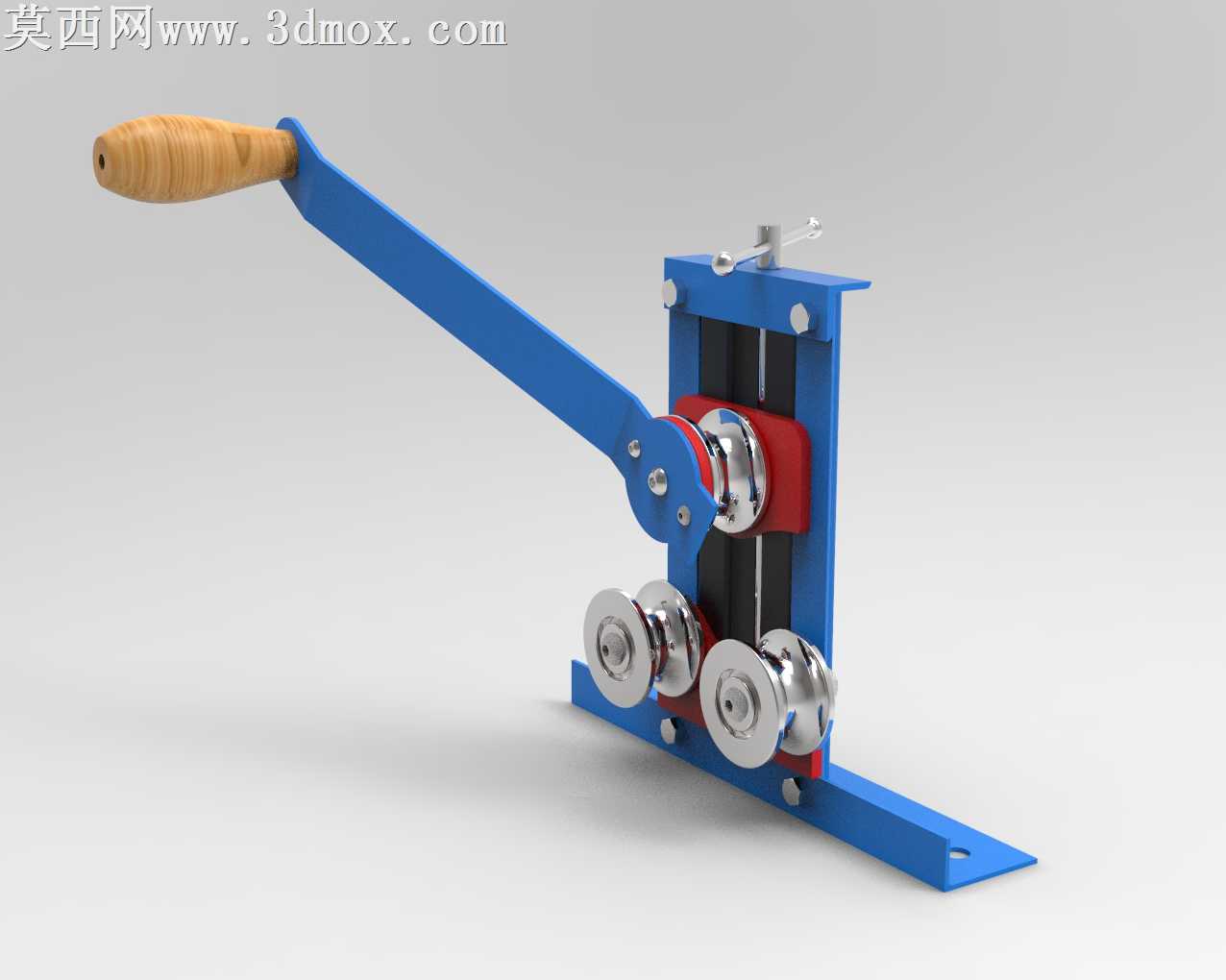

本作品为手动式管材辊压弯折加工设备的三维设计成果，整体采用立式安装基座结构，以蓝色金属材质作为主体机架的核心视觉呈现，搭配原木纹理的握持手柄、亮面金属质感的压辊组件与红色限位缓冲部件，各部件材质区分清晰，视觉层次分明。设计过程中首先完成整体功能逻辑的梳理，针对小直径薄壁管材的小批量手动弯折加工需求，确定了三辊定位配合单压辊进给的结构方案，底部三个呈三角排布的导向辊负责承托管材、限制管材径向位移，上方与长手柄联动的压辊负责施加弯折压力，通过手动扳动手柄带动压辊下压，即可驱动管材沿辊轮曲面完成指定角度的弯折作业，全程无需外接动力源，适合现场零散加工作业场景。建模阶段严格遵循机械加工的装配公差要求，对每一个连接销轴、固定螺栓、辊轮轴承位都做了精确的尺寸匹配，机架上的长条形调节槽可适配不同管径的加工需求，顶部的锁紧旋钮可固定压辊的进给位置，保证弯折角度的一致性。渲染阶段针对不同部件的材质特性做了针对性的参数调整：蓝色机架部分做了哑光喷塑的质感处理，还原工业钣金件的表面触感；木质手柄还原了实木的自然纹理与哑光温润的触感；金属辊轮部分做了镀铬亮面处理，呈现金属加工件的高光反射效果；红色缓冲部件做了橡胶材质的哑光柔面处理，区分不同功能部件的材质差异。整体结构设计充分考虑手动操作的人机工程学，长力臂手柄大幅降低操作时的施力强度，底部带安装孔的平板基座可固定在工作台面使用，避免作业时机架晃动偏移，各辊轮均采用转动顺滑的装配设计，减少管材进给时的摩擦阻力，避免管材表面出现划伤压痕，兼顾了结构实用性与操作便捷性，完整还原了手动弯管设备的全部结构细节与功能特性。
