工业立式储水塔结构三维设计模型

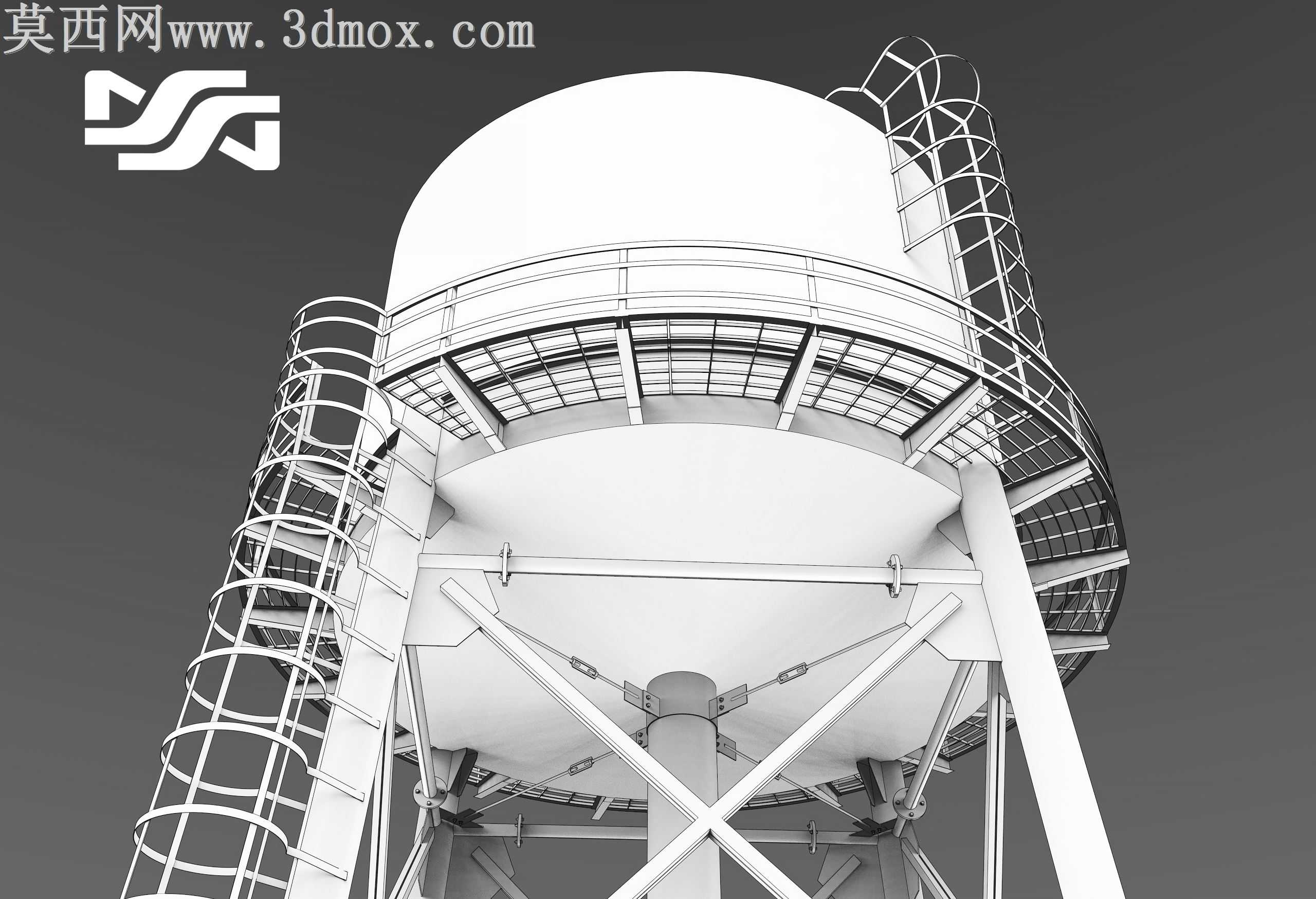

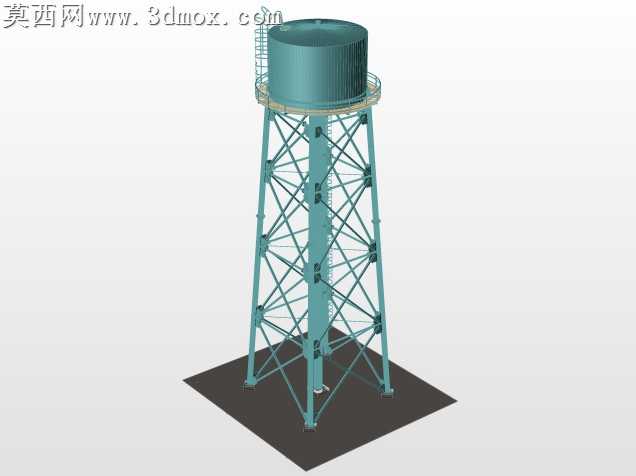

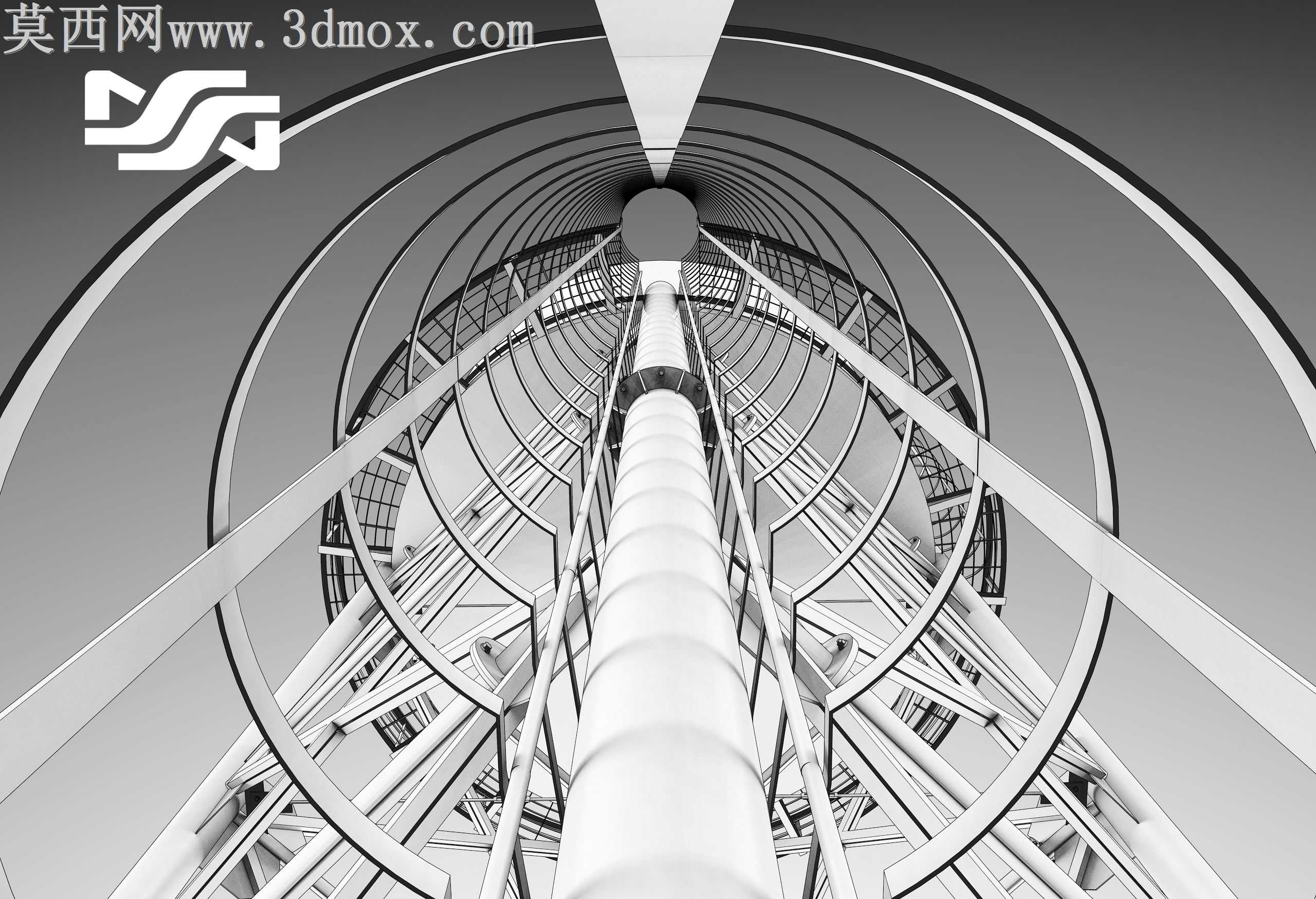

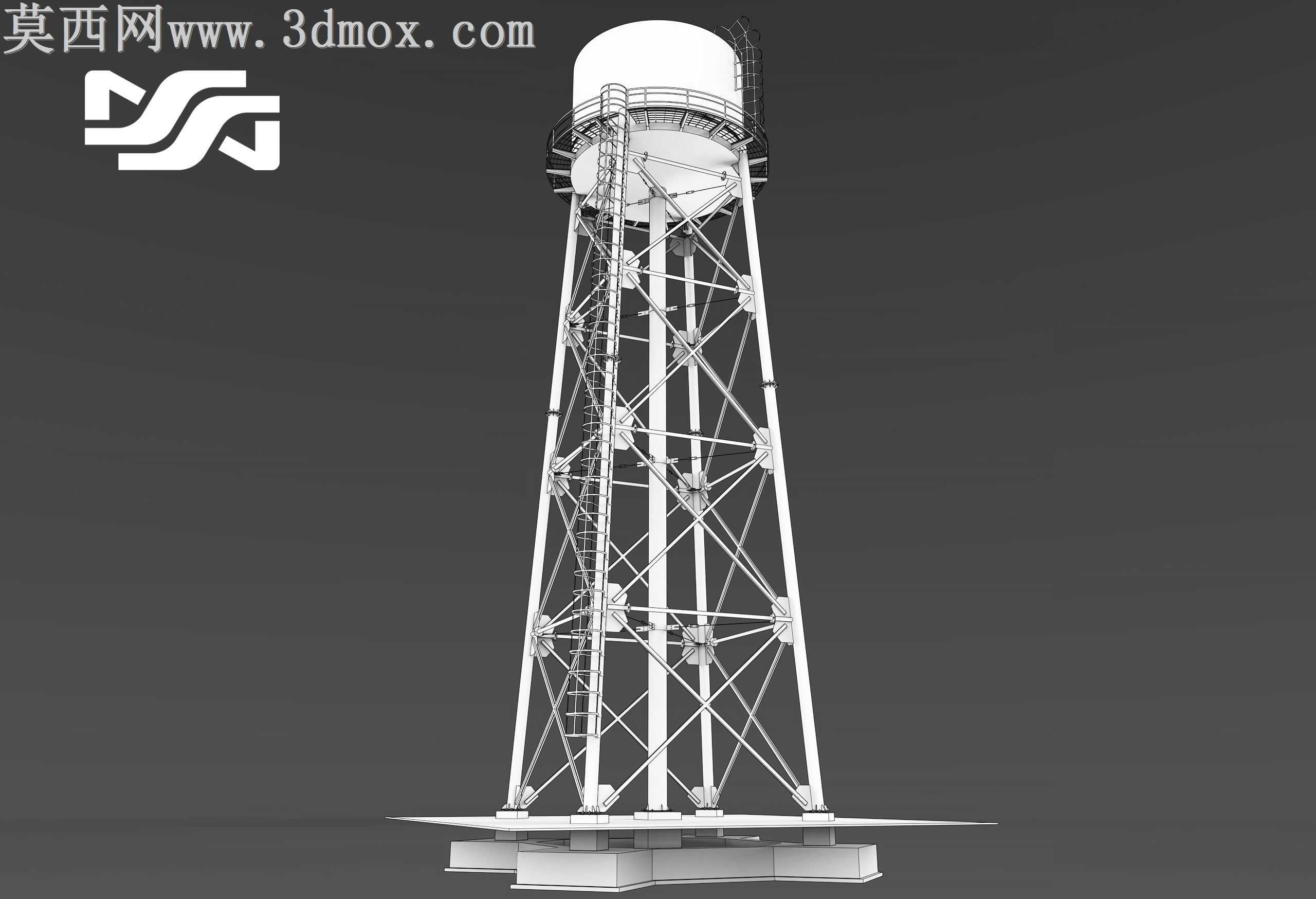

本模型为工业立式储水塔的精细化三维设计成果，建模阶段采用多边形建模与参数化建模结合的方式，先以基础几何体搭建整体轮廓，通过布尔运算完成罐体封头、筒身的曲面衔接，确保罐体承压结构的曲面曲率符合工业储水设备的力学设计要求。针对支撑结构部分，逐一搭建交叉斜撑、立柱、环形操作平台的独立构件，对爬梯的踏步弧度、护栏的网格密度、平台的防滑格栅细节都做了1:1的还原建模，所有构件的装配间隙严格参照实际工业安装公差设置，避免出现结构穿模、错位的问题。材质与渲染环节，罐体主体采用哑光白色工业防腐涂层材质，调整材质的粗糙度参数模拟户外漆面的轻微漫反射效果，钢结构支架部分赋予银灰色金属材质，添加细微的氧化纹理与焊接痕迹贴图，还原钢结构件的真实工业质感；场景采用三点布光方案，主光源模拟户外自然光从侧上方照射，勾勒出罐体的曲面轮廓与支架的结构阴影，辅光源补亮爬梯、护栏等暗部细节，避免结构细节被阴影遮盖，环境光采用低饱和度灰色背景，突出储水塔本身的结构特征。设计思路上，整体采用上椭封下锥底的立式罐体结构，锥底设计便于储水排空与沉积物清理，环形操作平台设置在罐体中上部，环绕罐体一周预留足够的操作空间，外侧设置全围护栏保障检修安全，直爬梯沿支架侧面从地面延伸至操作平台，爬梯外侧加装弧形护笼符合高空作业安全规范；底部采用X型交叉斜撑搭配多根主立柱的支撑结构，分散罐体满载时的竖向载荷与风载带来的横向作用力，支撑节点处做了加强筋结构设计，提升整体结构的稳定性，可用于工业供水系统、厂区消防储水、农业灌溉储水等场景的方案展示、结构验证与教学演示使用。
