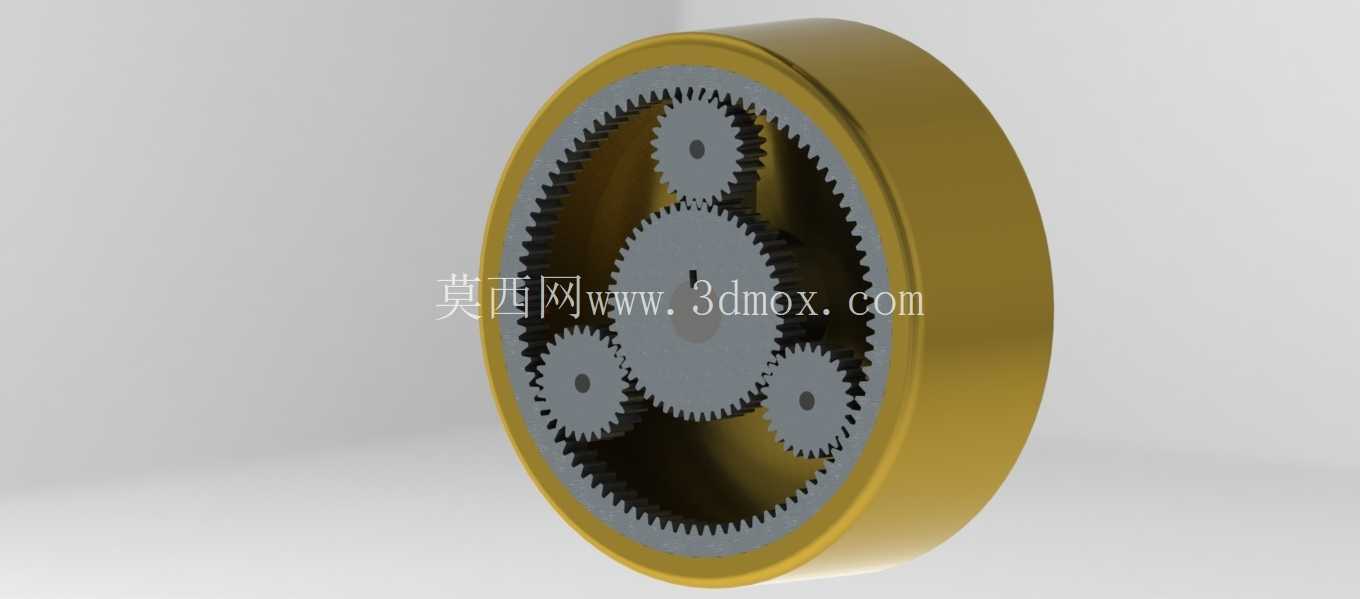

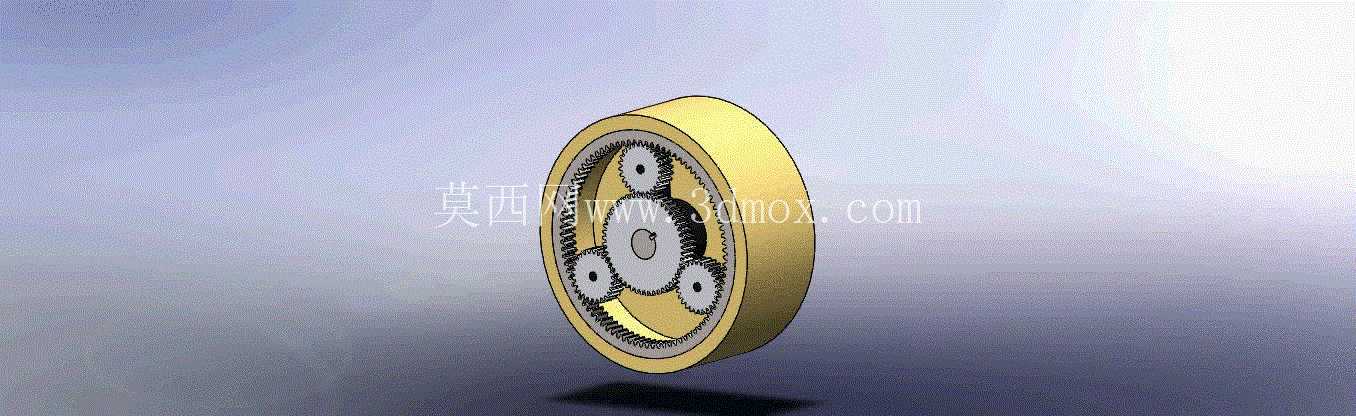

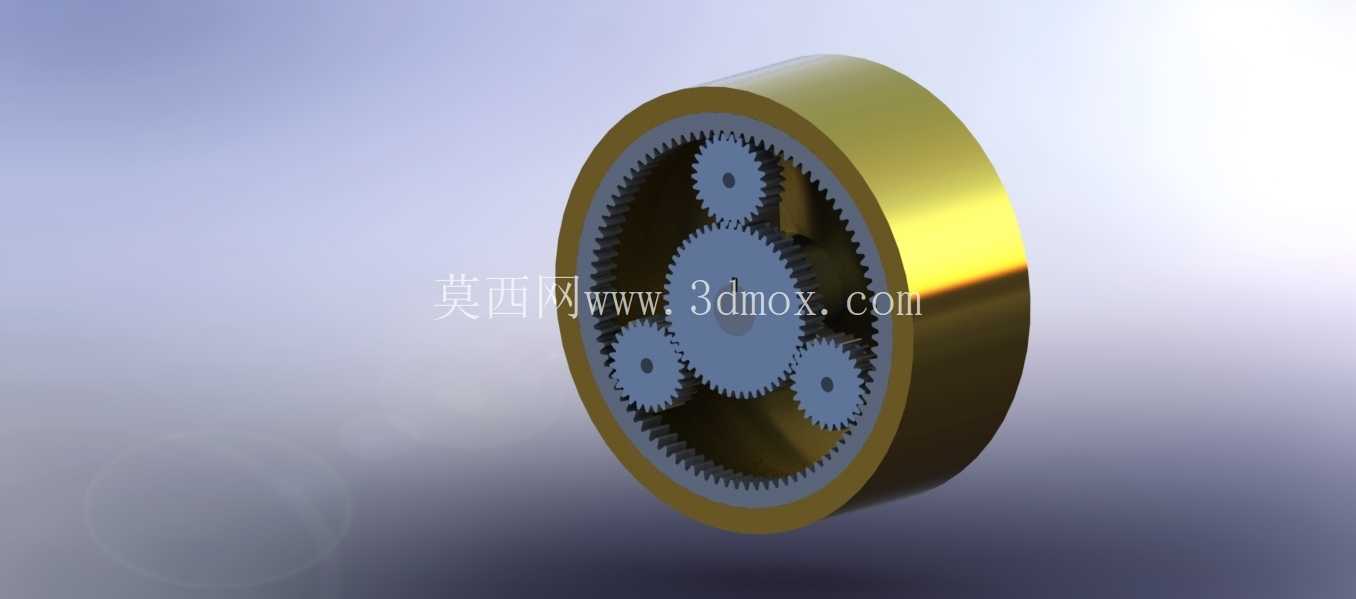

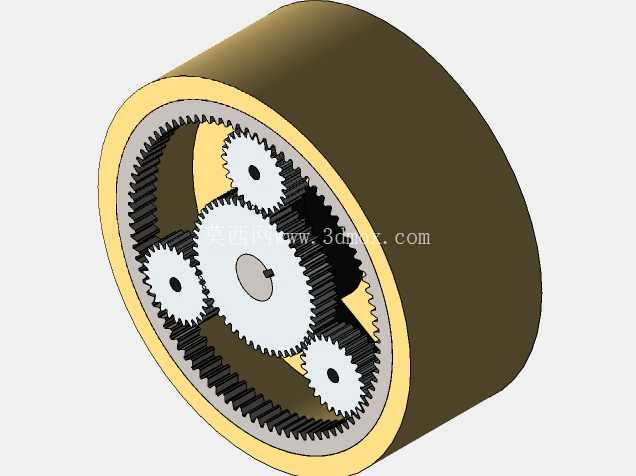

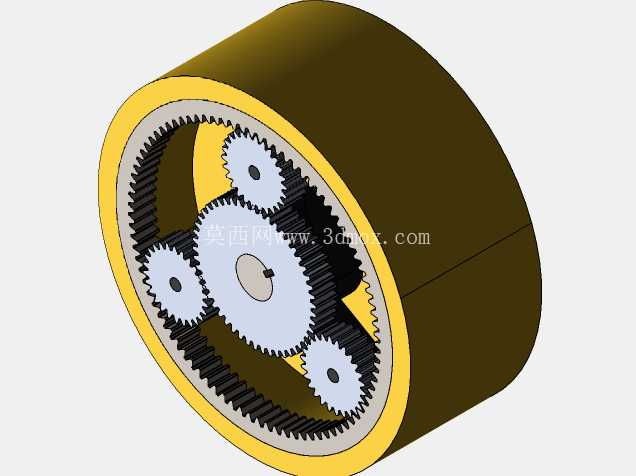

这套行星轮系结构在常规中小功率减速传动场景中适配性极强,从民用电动工具的动力输出端、小型自动化输送线的驱动单元,到伺服电机的末端减速模组、智能家居的电动执行机构内部,都能见到同原理结构的实际应用。区别于定轴轮系的传动逻辑,这套轮系通过中心太阳轮、多组均匀分布的行星轮、外侧固定内齿圈以及行星架的配合,在极小的安装空间内实现大传动比输出,同时依靠多行星轮的均布载荷特性,大幅降低单对轮齿的啮合受力,同等输出扭矩下整体结构体积可以比平行轴定轴减速结构缩小40%以上。
从结构设计逻辑来看,这套轮系采用了四个行星轮周向均布的排布方案,相比常规的2-3个行星轮的设计,能够进一步分散啮合点的接触应力,适配更高冲击载荷的工况,同时四个啮合点的对称受力可以抵消大部分径向分力,降低行星架支撑轴承的径向负载,延长支撑部件的使用寿命。设计过程中首先需要匹配内齿圈与太阳轮的模数、压力角参数,保证行星轮同时与两个构件啮合时不存在齿侧间隙过大或者卡滞的问题,行星轮的安装孔位需要在行星架上做等角度分布,位置度公差需要控制在0.02mm以内,避免因安装位置偏差导致个别行星轮受力过载,出现早期断齿或者磨损加剧的问题。
安装边界方面,这套轮系的外侧以内齿圈的外圆柱面作为安装定位基准,外圆可以根据安装需求加工出定位台阶或者键槽,直接嵌入设备的安装腔体内,输入端为中心太阳轮的内孔或者延伸轴,可以直接与驱动电机的输出轴通过键连接或者过盈配合连接,输出端为行星架的连接端面,端面可以根据负载连接需求加工螺纹孔或者定位止口,直接对接负载端的连接法兰。整体结构的轴向尺寸紧凑,所有齿轮构件都容纳在内齿圈的内部空腔中,不需要额外设置独立的齿轮防护壳体,既减少了整体装配的零件数量,也降低了传动结构的整体重量。
实际使用过程中,这套轮系的动力传递路径为驱动端带动中心太阳轮转动,太阳轮同时与四个行星轮啮合,带动行星轮在固定的内齿圈内部做公转加自转的复合运动,行星轮的转轴带动行星架做低速转动,最终将减速增扭后的动力从行星架端输出。多行星轮的设计让传动过程的啮合重合度更高,传动过程的振动和噪音明显低于少行星轮的方案,尤其在伺服系统这类对传动平稳性要求较高的场景中,均布的多行星轮结构可以有效降低传动回差,提升动力输出的位置控制精度。设计时需要注意行星轮与行星架转轴之间的润滑通道预留,因为行星轮处于高速自转加公转的运动状态,转轴位置的相对转动速度较高,需要保证润滑脂能够持续进入配合间隙,避免出现干磨导致的转轴抱死问题。内齿圈的齿部加工通常采用插齿工艺保证齿形精度,太阳轮和行星轮可以采用滚齿后做齿面淬火处理,提升齿面的耐磨性能,应对长期啮合的磨损消耗。
