立式粉料存储料仓三维结构设计

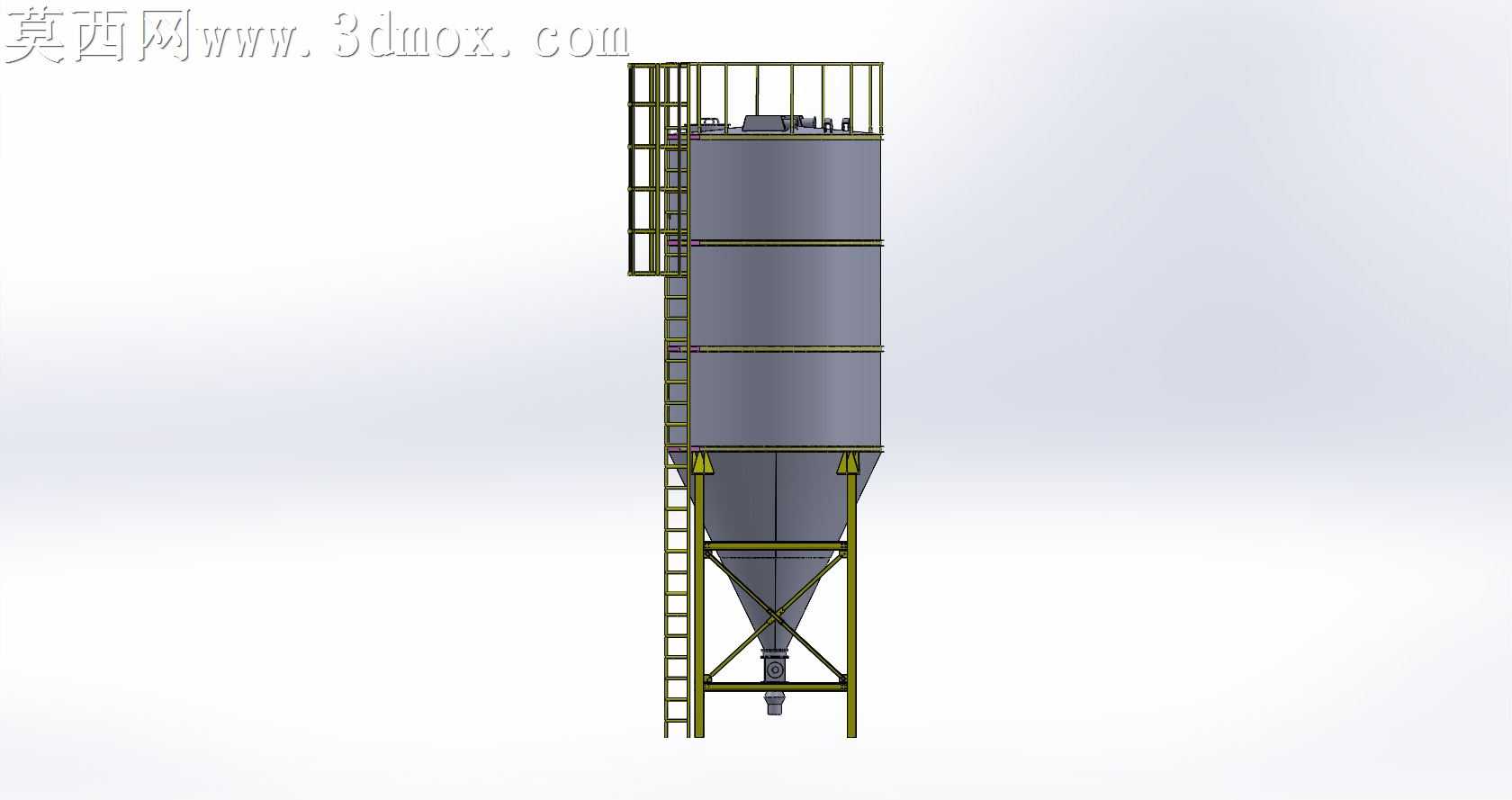

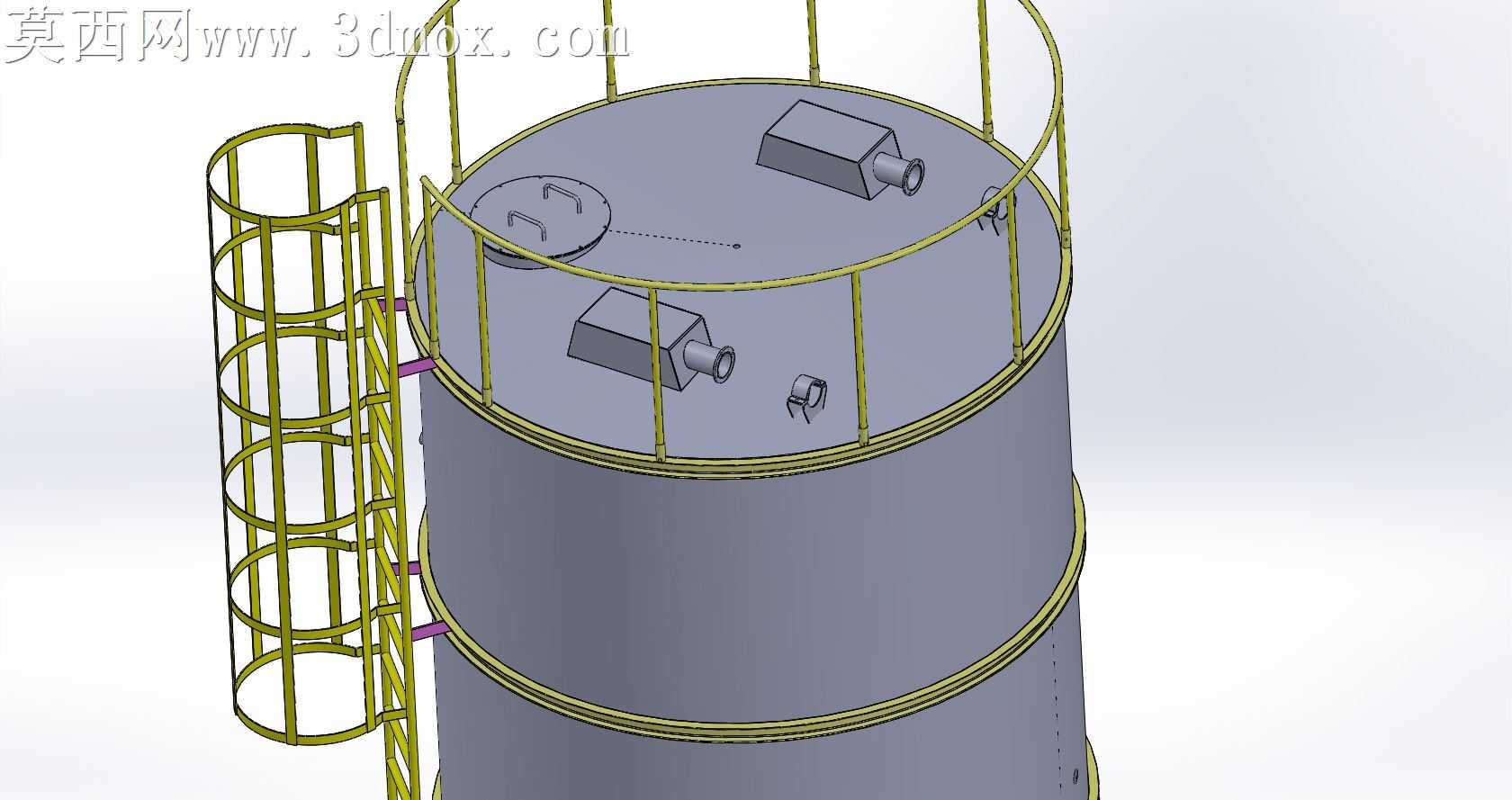

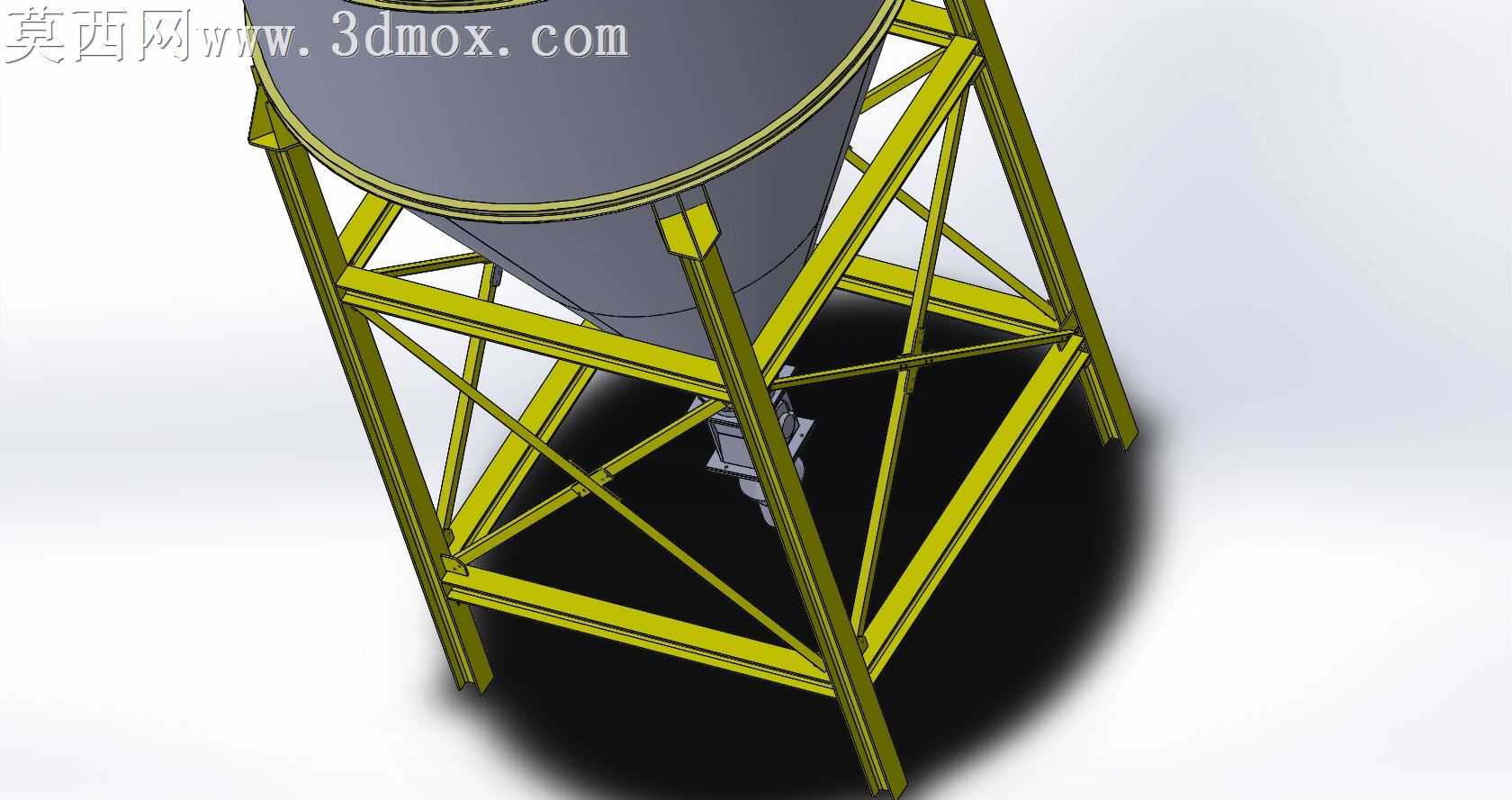

本作品为立式粉料存储料仓的三维设计成果，采用SolidWorks完成全参数化建模与渲染呈现，整体结构严格遵循工业粉料仓储的实用设计逻辑。建模过程中首先确定料仓的整体比例，上部采用等直径圆柱筒体作为主要储料空间，筒体分段设计并通过环形加强筋提升结构刚度，避免满料状态下筒体受粉料侧压力出现形变；下部采用锥角合理的锥形料斗，锥度经过测算适配常见粉料的安息角，确保粉料可依靠自重顺畅下料，避免出现架桥、堵料的问题。支撑结构采用型钢焊接框架设计，四根主立柱沿筒体周向均匀分布，配合锥形料斗下部的斜向支撑形成稳定的三角受力结构，可均匀承载满仓粉料的整体重量，同时在支撑框架底部预留了出料设备的安装接口，可直接对接螺旋输送机、旋转卸料阀等下游出料装置。附属结构方面，沿筒体外侧设置了连续直爬梯，爬梯配备防护笼保障检修人员攀爬安全，筒体顶部设置了带安全护栏的操作平台，平台预留了人孔、除尘接口、进料口的安装位置，满足日常检修、进料、粉尘治理的功能需求。材质渲染上，筒体与料斗部分采用哑光金属灰材质模拟碳钢焊接后的实际外观，支撑框架、爬梯、护栏部分采用工业黄配色的金属材质还原钢结构防腐涂装的效果，整体渲染效果贴近工业现场实际设备的视觉表现。设计过程中充分考量了设备的实用性与安全性，各部件之间的连接位置预留了标准焊接余量与螺栓安装空间，爬梯步距、护栏高度均符合工业设备安全设计规范，锥形料斗的出料口尺寸适配常见粉料输送设备的接口标准，整体模型结构完整无缺失，各零部件可单独导出用于工程图绘制、生产下料或虚拟装配调试，能够为粉料仓储相关的工程设计、方案展示提供直观准确的三维参考。
