三指式工业机械夹持执行器结构设计

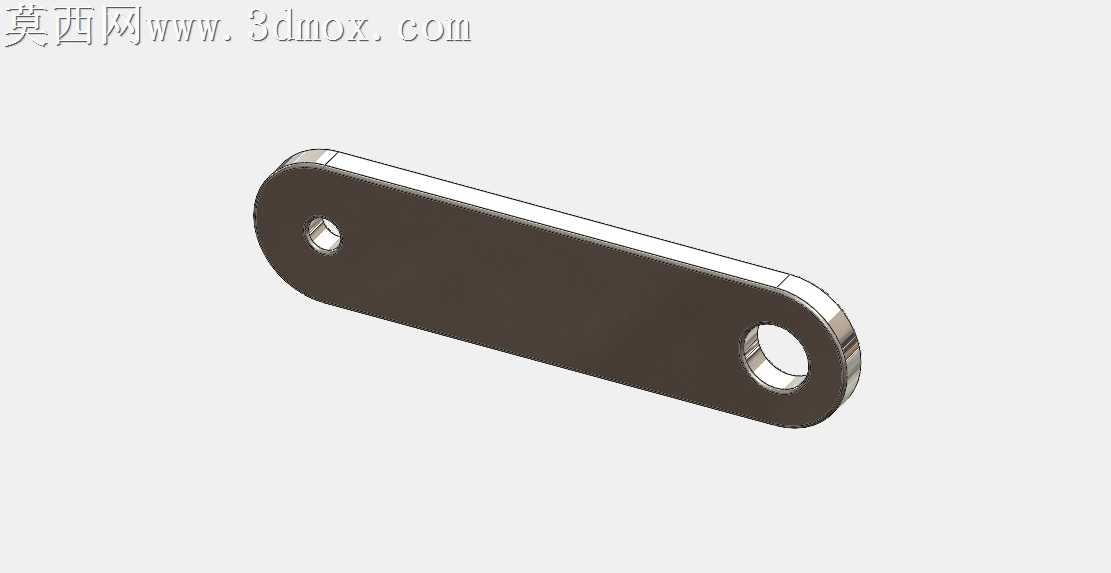

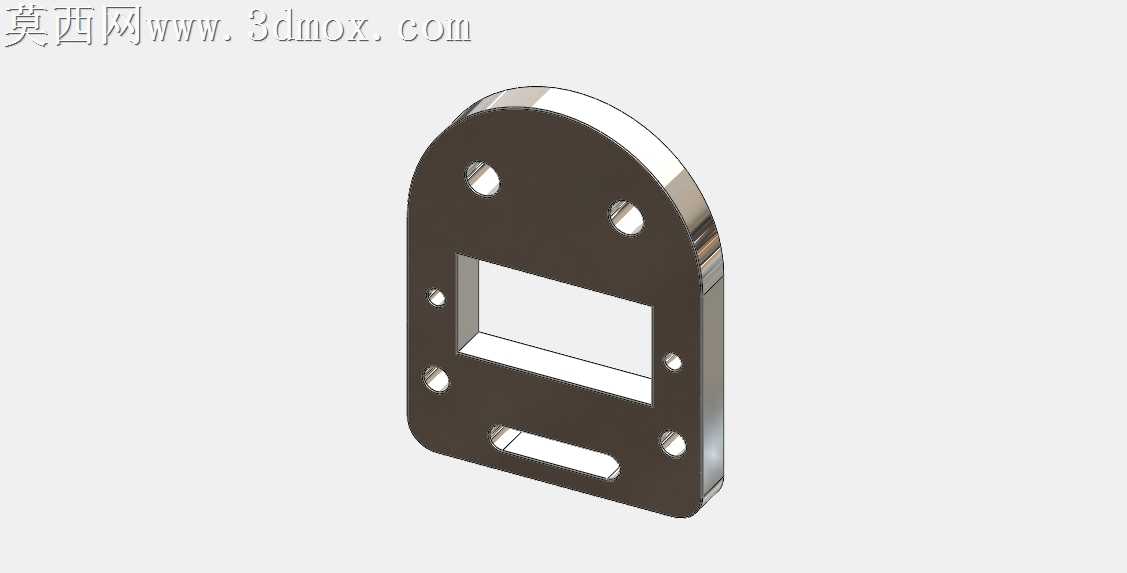

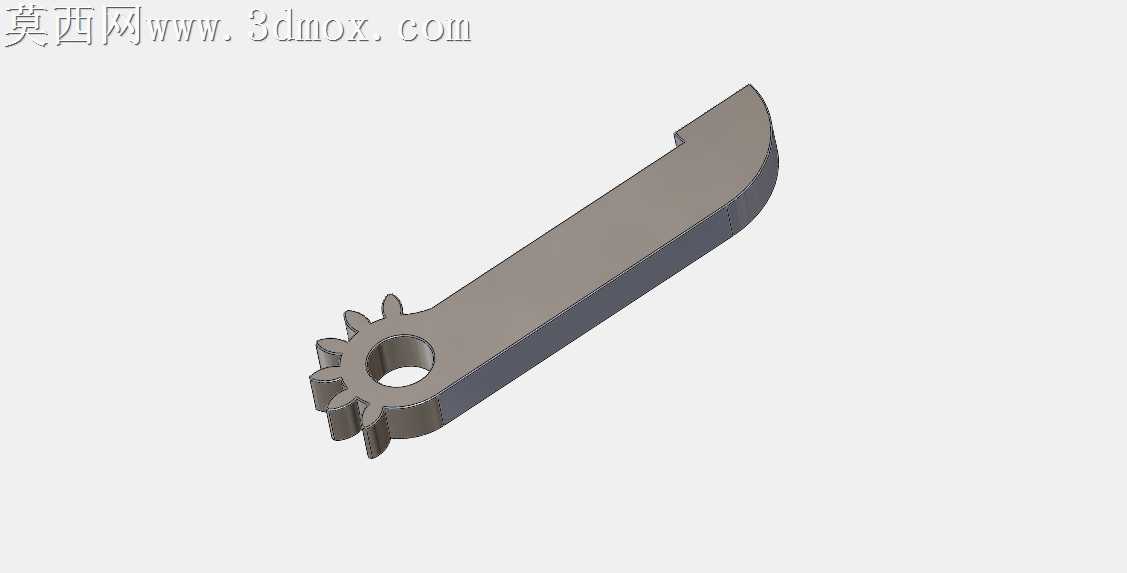

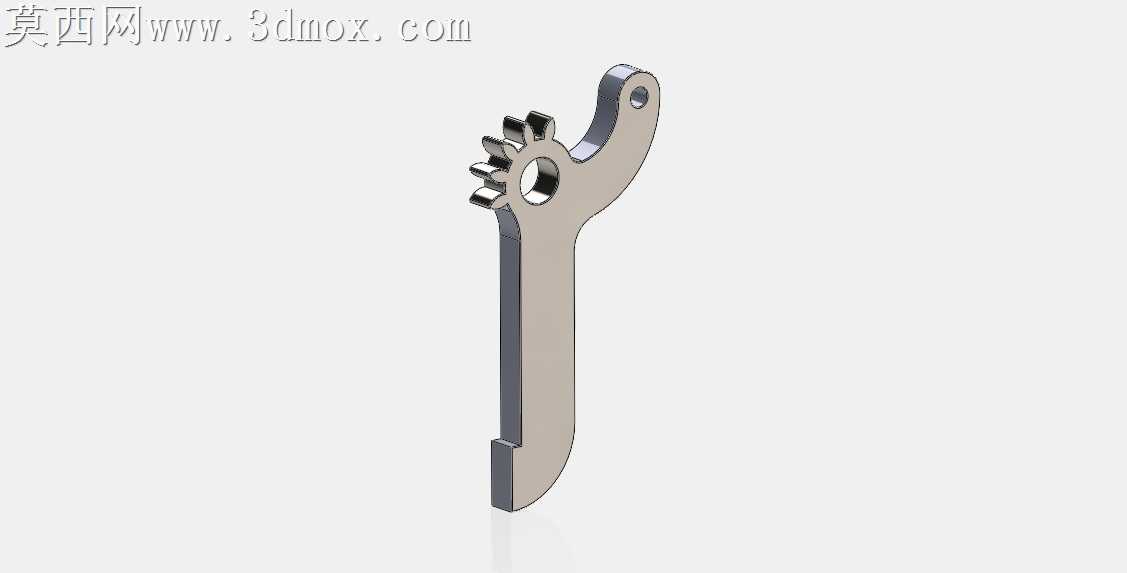

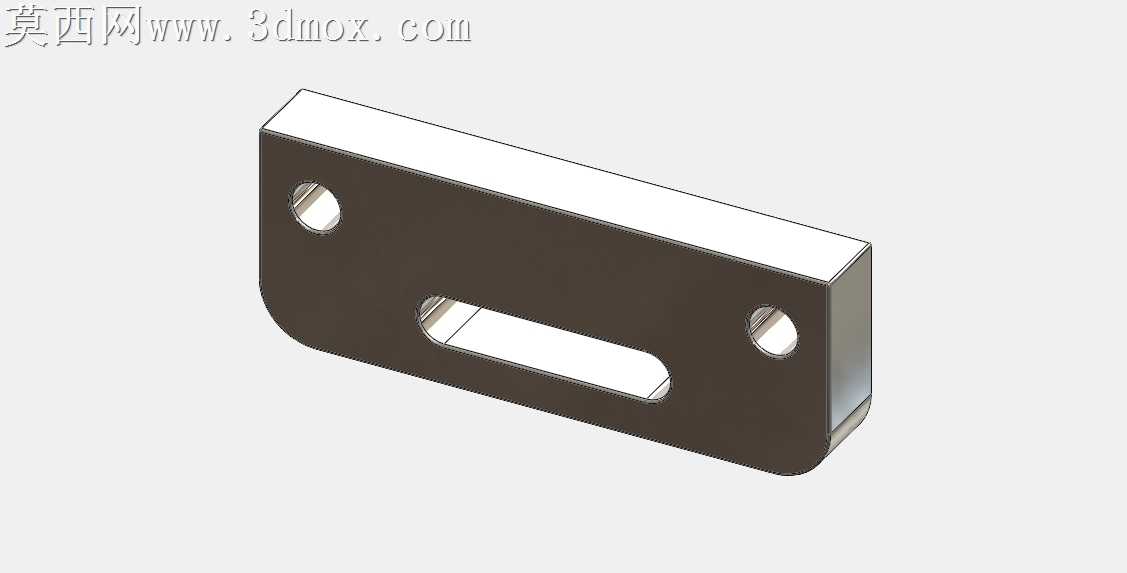

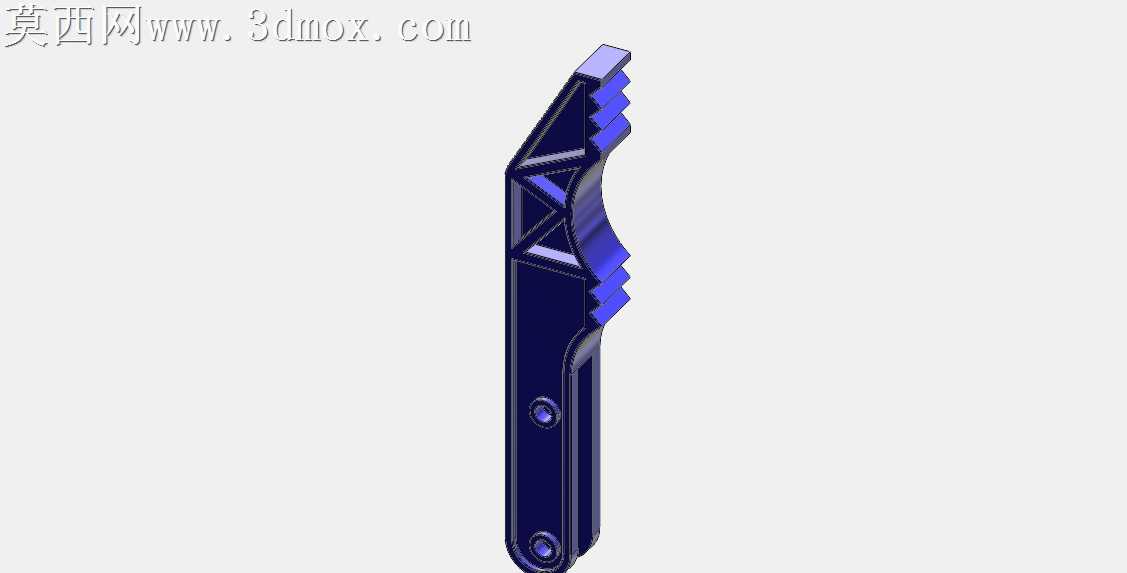

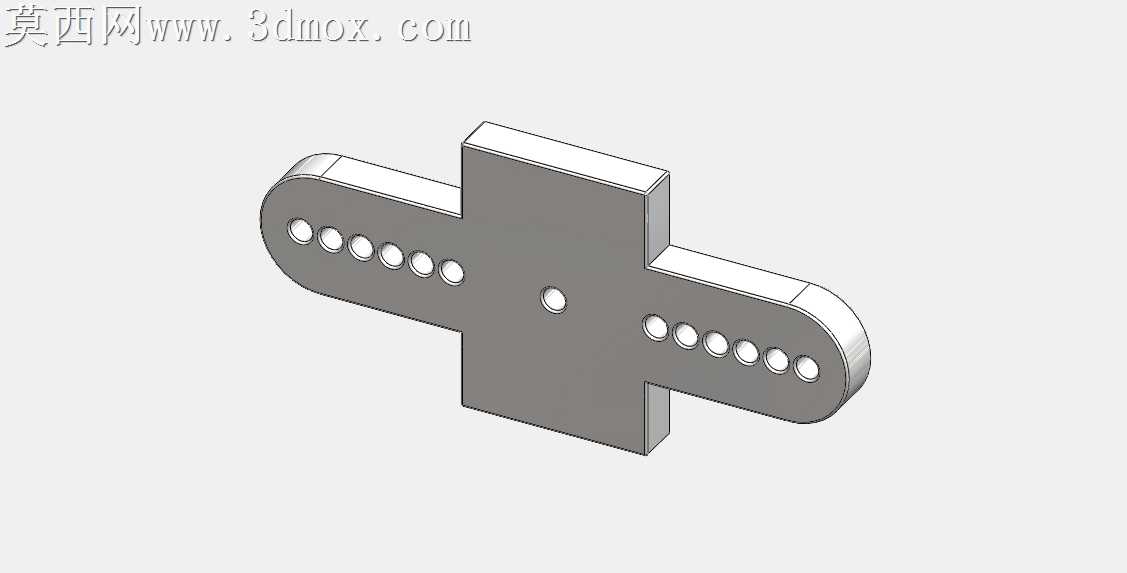

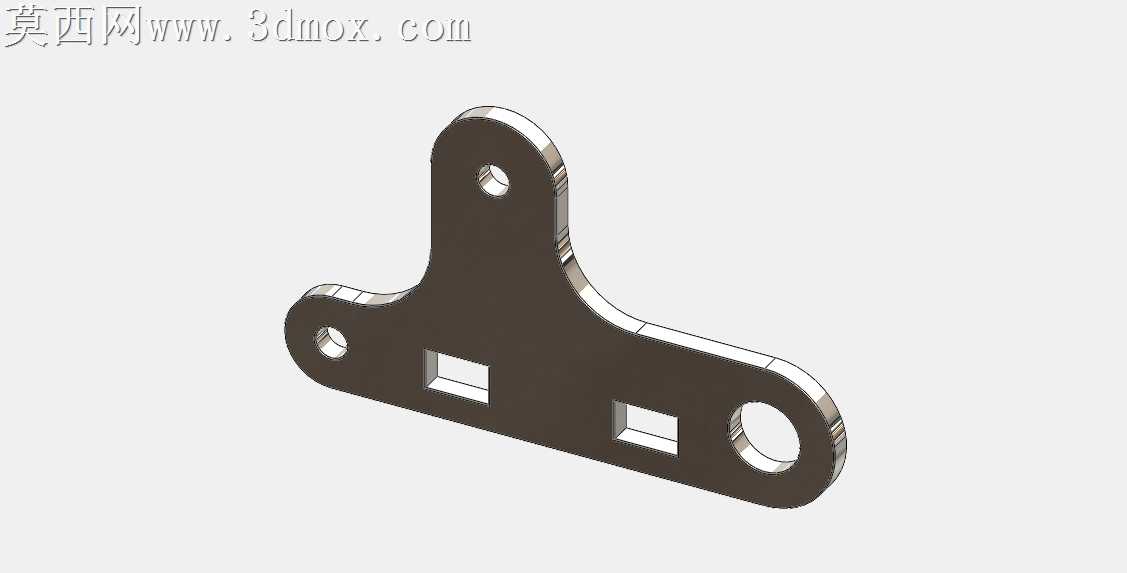

本作品为三指构型的工业夹持执行装置，采用三维参数化建模方式完成全结构设计，建模过程中对每一处装配配合关系做了严谨定义，确保各运动部件无干涉、可实现顺畅的开合传动动作。模型整体采用分层式结构布局，上部设置十字型安装法兰，法兰面预留标准化安装孔位，可直接适配多数工业机械臂的末端安装接口，无需额外设计转接结构即可完成装配。中部为传动核心腔体，内置连杆联动传动结构，通过单动力输入即可驱动三根夹爪同步完成收拢与张开动作，传动路径短、传动效率高，可保证三根夹爪的夹持力均匀分布，避免被夹持工件出现偏斜、滑脱的问题。夹爪指身采用镂空式加强筋结构设计，在保证指身结构强度、抗形变能力的前提下，有效降低了夹爪自身重量，减少传动负载与末端惯量，提升夹持动作的响应速度；指端设计有仿形锯齿咬合面，可增大与被夹持工件接触面的摩擦力，针对不同外形的规则、异形工件都能获得稳定的夹持效果，适配工业场景中多品类工件的抓取、转运作业需求。材质配置上，安装法兰、传动腔体、联动连杆等核心受力部件采用金属材质渲染，表面做哑光金属质感处理，还原金属机加工零件的真实质感；夹爪指身采用高强度工程塑料材质渲染，区分不同部件的材质属性，让整体结构的视觉层次更加清晰；紧固件等标准件做了镀锌亮面金属处理，还原标准五金件的外观特征。设计过程中充分考虑了装置的实用性与装配合理性，所有零件均符合常规机加工与注塑加工的工艺要求，无无法加工的异形结构，各部件之间预留了合理的装配间隙与运动余量，既可以作为工业自动化夹持方案的设计参考，也可用于教学场景中机械连杆传动、末端执行器结构的演示案例，整体结构紧凑、传动可靠，可适配轻载工业抓取、分拣类作业的使用需求。
