动力滚筒输送接驳台结构设计

项目分类:输送机 发布时间:2025-02-20 ID:942214
  • 动力滚筒输送接驳台结构设计
  • 动力滚筒输送接驳台结构设计
  • 动力滚筒输送接驳台结构设计
  • 动力滚筒输送接驳台结构设计
  • 动力滚筒输送接驳台结构设计

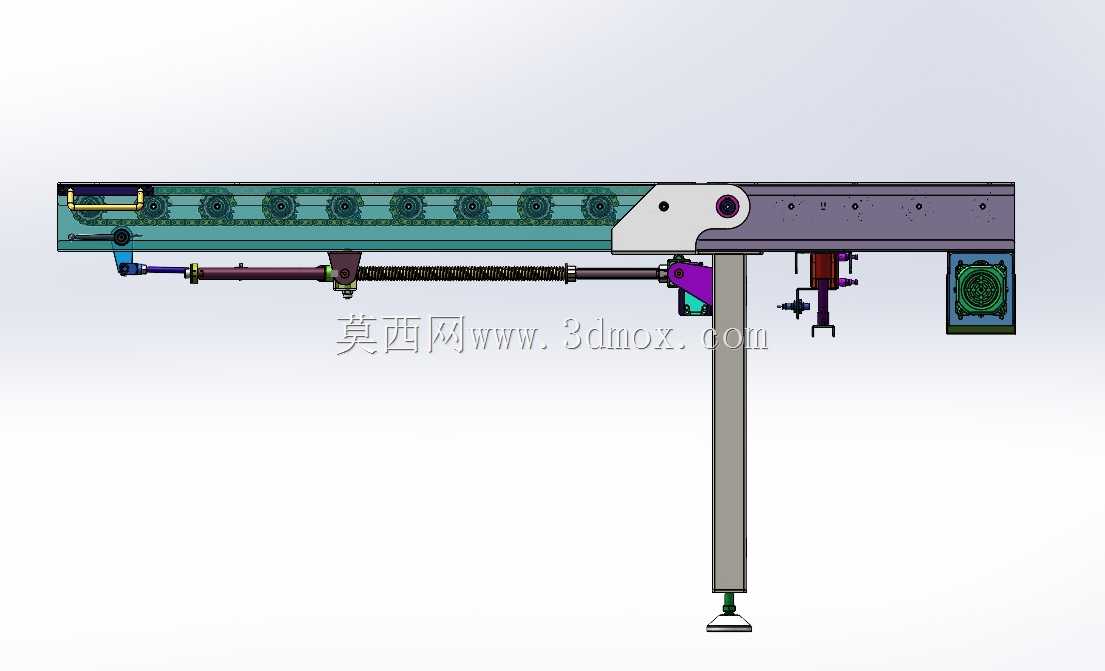

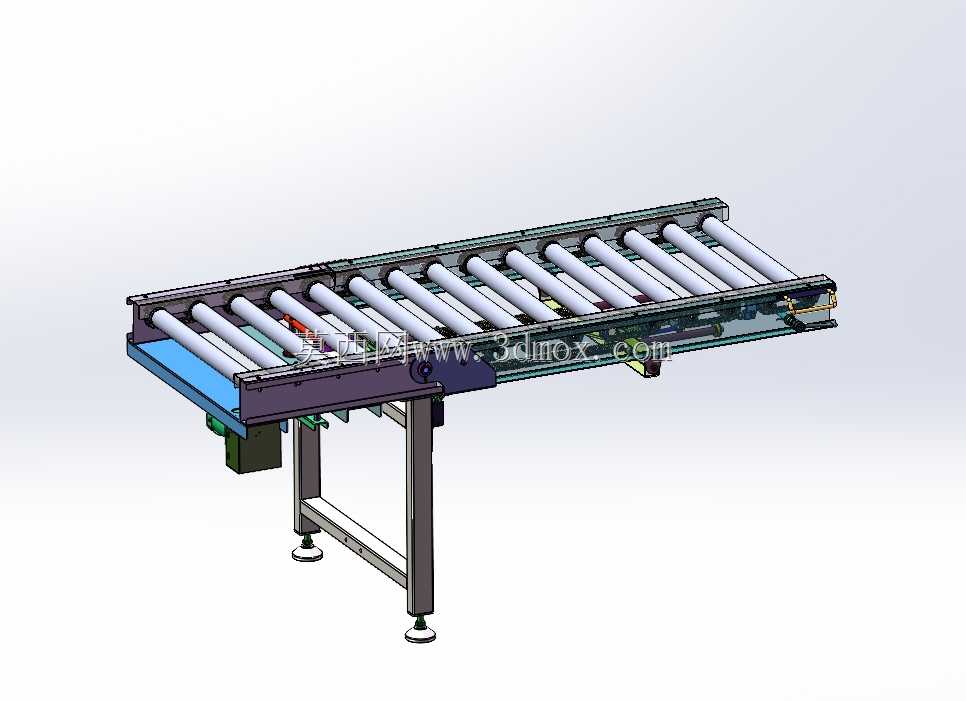

  这款动力滚筒接驳设备,主要面向生产车间工序间的物料转运、仓储物流线的段间衔接场景,能适配纸箱、工装板、规整周转箱等多种底面平整的载具输送需求,在电子组装、包装分拣、汽配加工等行业的产线布局中十分常见,可独立作为短距离输送单元使用,也能多台拼接组成长距离输送干线,或是和皮带线、顶升移栽机、转角机等设备配合完成复杂的物料流转路径搭建。从结构设计逻辑来看,设备主体采用型钢焊接机架作为承载基础,机架支腿配置可调节脚杯,能够适配车间地面存在的高度差,安装时可通过调整脚杯旋入深度将整个滚筒面调至水平状态,避免物料输送过程中出现跑偏、侧滑的问题,单台设备的有效输送宽度可适配常规400-800mm规格的载具,整体长度控制在1.5-2m区间,安装时预留侧边驱动单元的检修空间即可,不需要额外开挖地面基础,直接放置在硬化地面上完成调平就能投入使用。

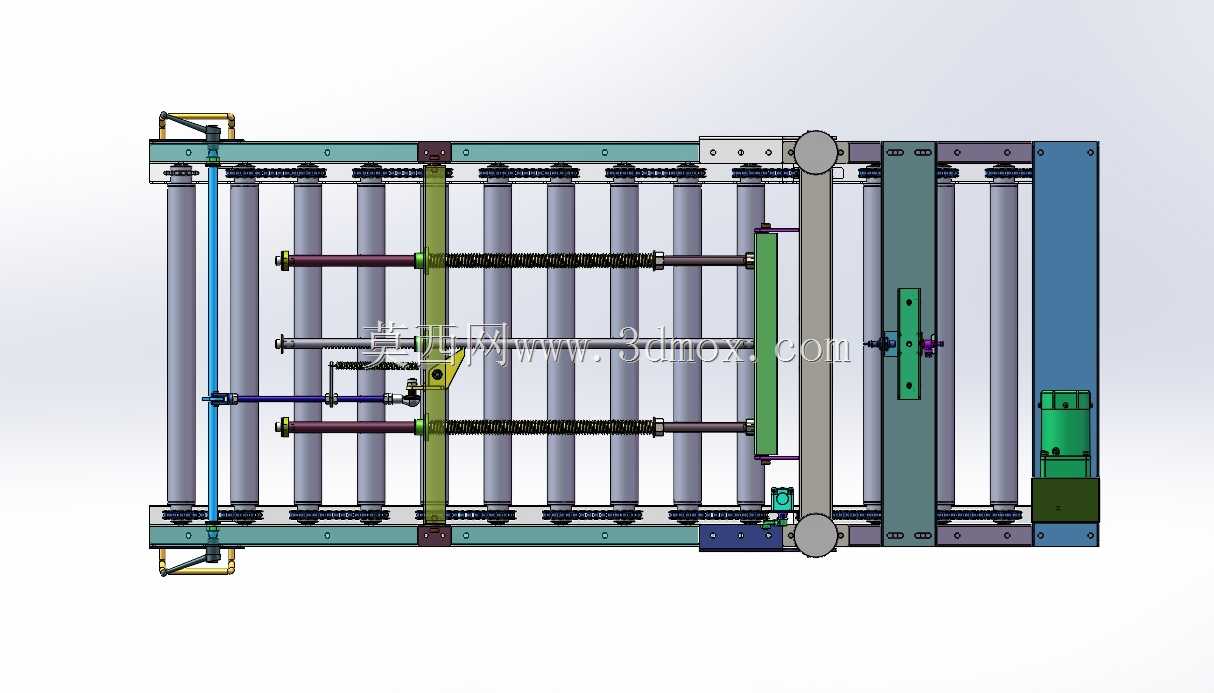

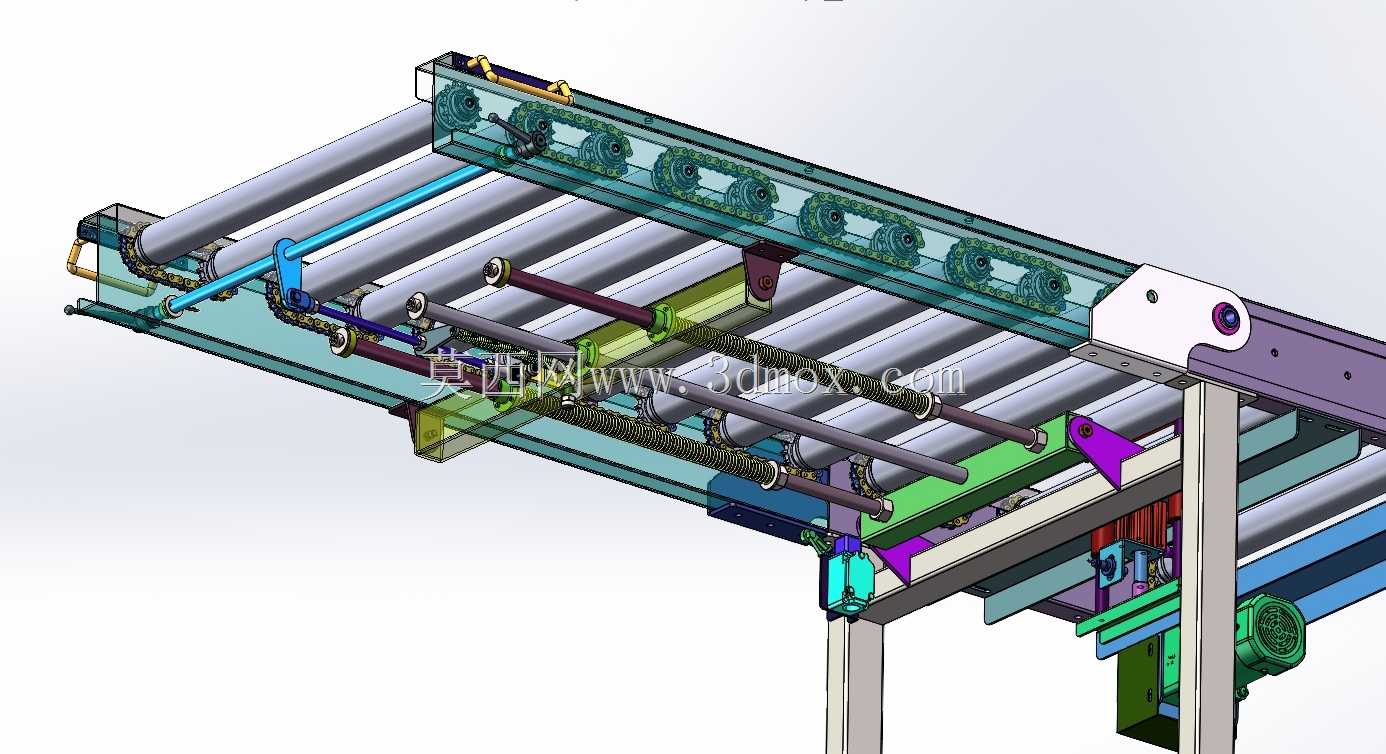

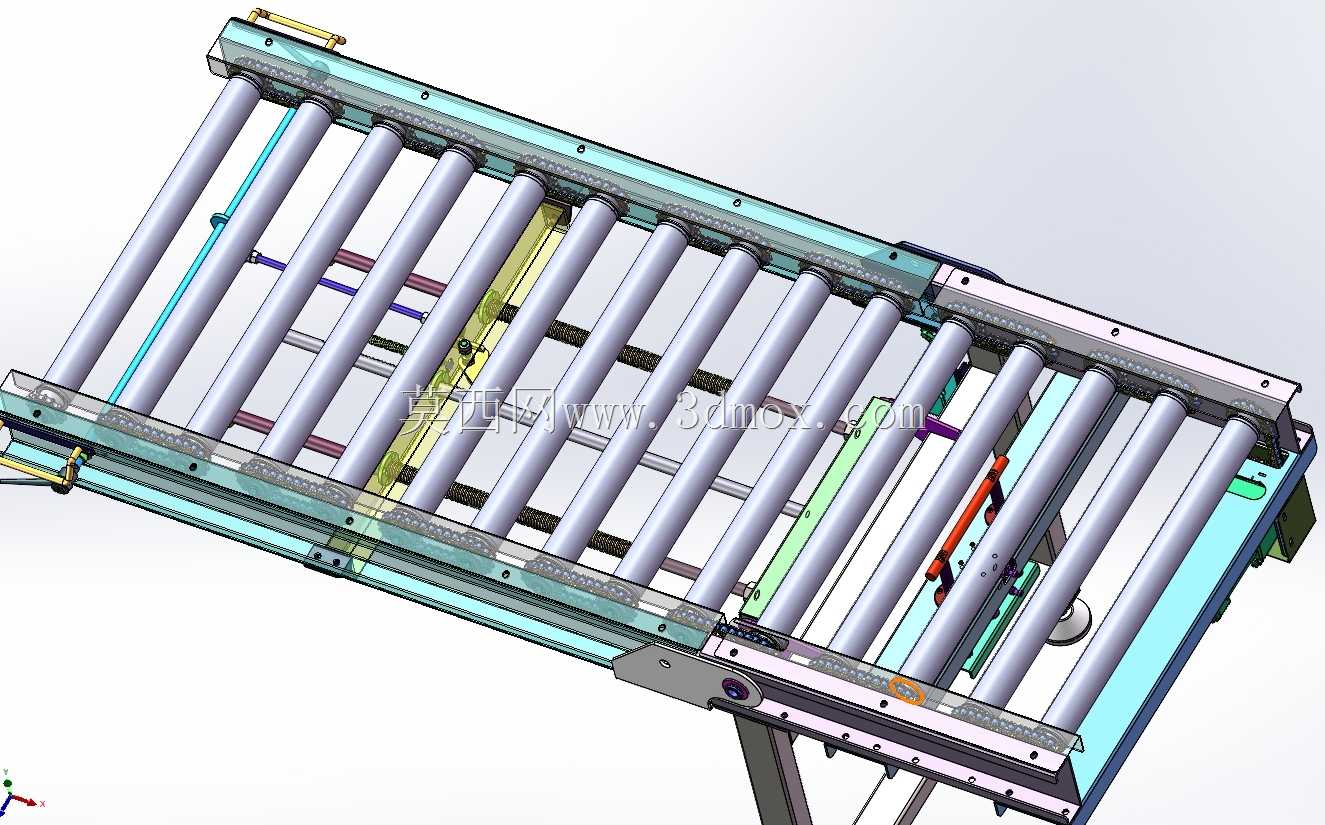

  滚筒排布采用等间距设计,单根滚筒的承载能力根据输送物料的单重做了匹配,相邻滚筒的间距小于载具底面最短边的三分之一,避免载具在输送过程中出现卡滞、下陷的情况,驱动端采用单电机侧边链传动的布局,传动链隐藏在机架侧边的护罩内部,既能够避免生产过程中杂物卷入传动结构,也能降低传动部位的安全风险,日常维护时只需要拆开护罩就能完成链条张紧度调整、润滑保养等操作。设备侧边设置的接料平台,主要用于承接上游设备落下的物料,或是作为人工取放料的临时承载位,平台面和滚筒顶面保持微小高度差,不会干涉物料从平台向滚筒面的过渡,也能避免物料输送时和平台边缘产生剐蹭。

  在设计建模过程中,需要重点校核机架的整体挠度,当满载物料放置在滚筒面中部时,机架的下挠量需要控制在允许范围内,避免长期使用后出现机架变形导致滚筒转动卡滞的问题;同时要保证所有滚筒的安装同轴度,每根滚筒两端的轴承座安装位需要做共面处理,防止滚筒转动时出现径向跳动,加剧滚筒表面和传动部件的磨损。传动系统的选型上,根据设计输送速度和满载总负载匹配对应的减速电机参数,传动链轮的齿数比经过计算匹配,保证输送速度维持在常规生产所需的10-20m/min区间,也可根据实际使用需求调整传动比来改变输送速度。

  设备的电气安装位预留了足够的布线空间,侧边的型材槽可用于固定传感器、线缆槽等附件,方便后续加装光电检测、启停控制、速度调节等功能模块,不需要额外在机架上打孔焊接,降低现场改造的工作量。从实际使用的角度出发,这款设备的结构模块化程度较高,滚筒、支腿、驱动单元都采用可拆分的连接方式,运输过程中可以拆成多个部件打包,到现场后只需要通过螺栓连接就能完成组装,大幅降低运输成本和现场安装的难度;滚筒表面可根据输送物料的特性选择包胶或是镀锌处理,输送表面易划伤的工件时可选用包胶滚筒增大摩擦力同时保护工件表面,输送常规纸箱、周转箱时采用镀锌滚筒即可降低制造成本。在产线布局时,这类接驳台通常设置在两道工序的设备之间,比如包装工位和封箱设备之间、组装工位和老化测试线之间,填补不同设备之间的输送间隙,让物料能够平稳在不同工位之间流转,不需要人工反复搬运,降低一线操作人员的劳动强度,同时提升整个产线的流转效率。需要注意的是,安装时要保证设备和上下游对接设备的输送面高度差控制在合理范围,对接间隙不能过大,避免小型载具经过对接位置时出现卡滞,若存在高度差可通过调整支腿脚杯的高度来适配,不需要额外制作过渡连接件。
