HTD3M型30齿15mm宽同步带轮组

在轻工自动化输送、小型精密传动模组、桌面级数控设备以及3D打印传动结构中，HTD3M齿形的同步带轮是应用频次极高的传动部件，这类圆弧齿同步带轮相比传统梯形齿同步带，齿面啮合更平顺，传动过程中多边形效应带来的振动更小，在高速轻载的传动场景下能有效降低运行噪音，同时保证精准的传动比，不会出现梯形齿常见的爬齿、跳齿问题，适合对传动定位精度有一定要求的工位使用。

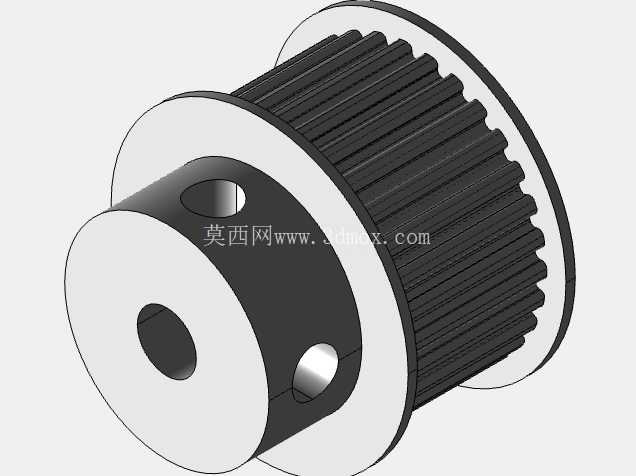

这套带轮统一采用3M齿距规格，总齿数为30齿，适配宽度15毫米的HTD3M同步带，齿形加工严格遵循圆弧齿同步带的啮合轮廓，齿顶与齿根的圆弧过渡经过参数化拟合，保证带齿与轮齿啮合时的接触面积均匀，避免局部应力集中导致的带齿过早磨损，延长同步带的实际使用寿命。轮体的辐板部分采用等厚圆盘结构，在保证整体结构刚性的前提下尽可能控制轮体自重，减少高速转动时的转动惯量，降低驱动端的动态负载，适合伺服电机、步进电机这类对负载惯量匹配有要求的驱动场景使用。

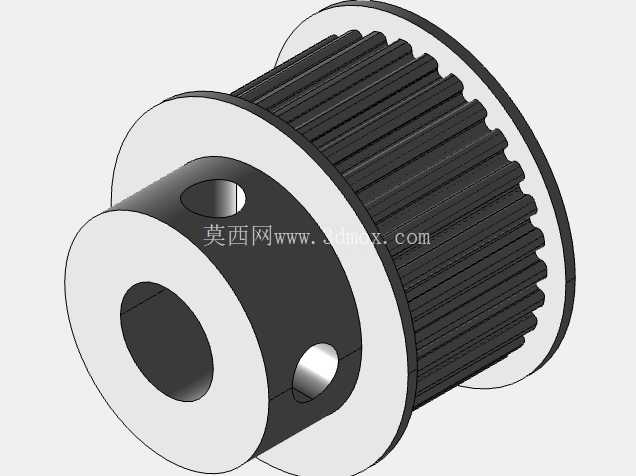

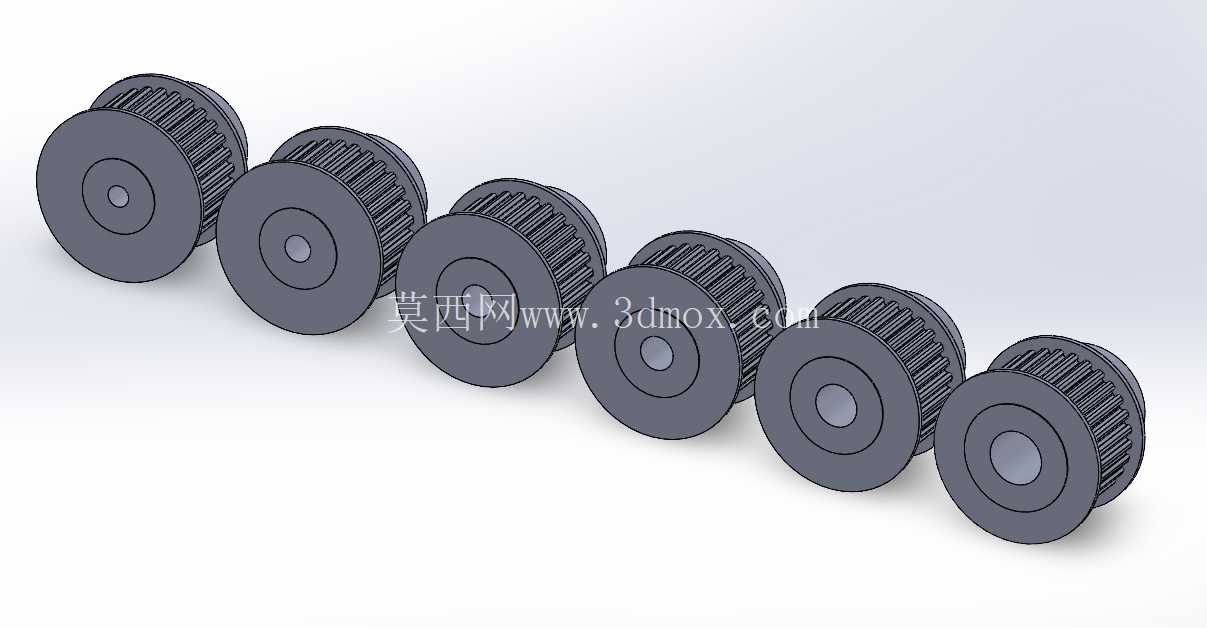

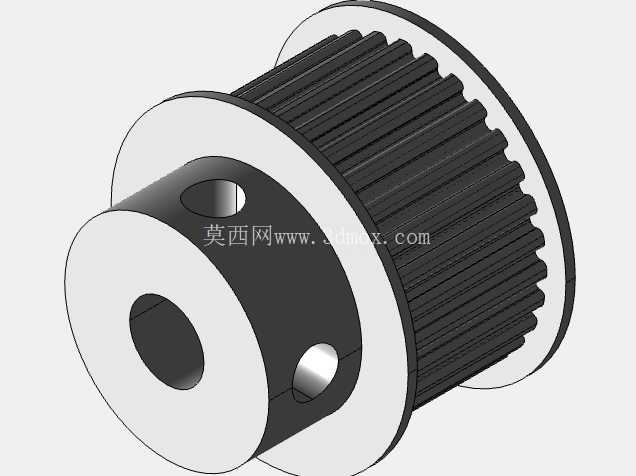

设计阶段针对不同安装场景的需求，预留了多种内孔规格，涵盖4mm、5mm、6mm、6.35mm、8mm、10mm这几种工业场景中最常用的轴径，其中6.35mm是英制轴径的常用规格，适配部分进口小型驱动电机的输出轴，其余公制轴径覆盖了从小功率微型电机到常规小型传动电机的输出轴尺寸范围，选型时无需额外进行轴孔的二次加工，可直接通过顶丝或者键连接实现带轮与轴的周向固定，部分内孔规格可根据实际需求加装紧定螺钉平面，保证传动过程中带轮与轴不会出现相对打滑。

从安装边界来看，带轮的齿顶圆、节圆尺寸严格匹配3M30齿的标准参数，安装时需要保证配对带轮的端面共面，平行度误差控制在合理范围内，避免同步带运行时出现偏磨、掉带的问题；带轮的挡边结构采用双侧凸缘设计，凸缘高度高于带齿顶面，能够对同步带形成可靠的轴向限位，即使安装时存在微小的平行度误差，也能避免同步带从轮体上滑脱，提升传动系统的运行可靠性。轮体的基准端面与内孔的垂直度经过设计校核，保证带轮安装到轴上后不会出现端面跳动超标的问题，减少同步带运行时的横向窜动。

在实际设备选型应用中，这类带轮常被用在小型皮带输送机的驱动端、自动化设备的短距离同步传动工位、包装机械的送膜机构、电子设备的物料移送模组中，由于其齿形的啮合特性，在需要正反转频繁切换的传动场景下，反向间隙极小，能够保证传动的定位精度，同时皮带传动本身具备一定的缓冲吸振能力，可以过滤掉驱动端的微小振动，提升末端执行机构的运行平稳性。建模过程中对齿形的每个参数都进行了标准化校验，保证节距、齿高、齿形圆弧半径都符合行业通用标准，和市面上同规格的HTD3M同步带具备完全的互换性，不需要定制专用皮带即可直接装配使用，降低设备的后期维护配件成本。轮体的轮毂部分长度根据带宽做了匹配设计，保证轮毂与轴的配合长度足够，避免带轮在轴上出现倾斜，同时轮毂外径小于齿根圆直径，不会和同步带的内侧产生干涉，装配时可以直接将带轮推到轴上的指定安装位置，不需要额外调整避让。
