40英尺规格移动式燃料箱站三维设计

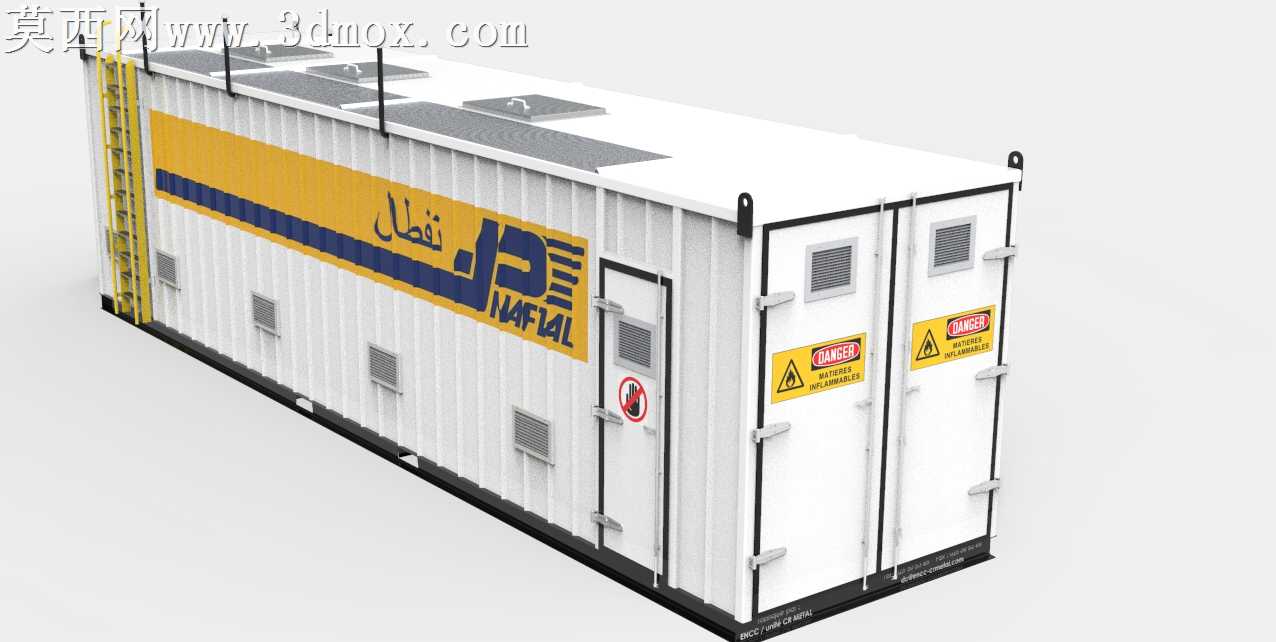

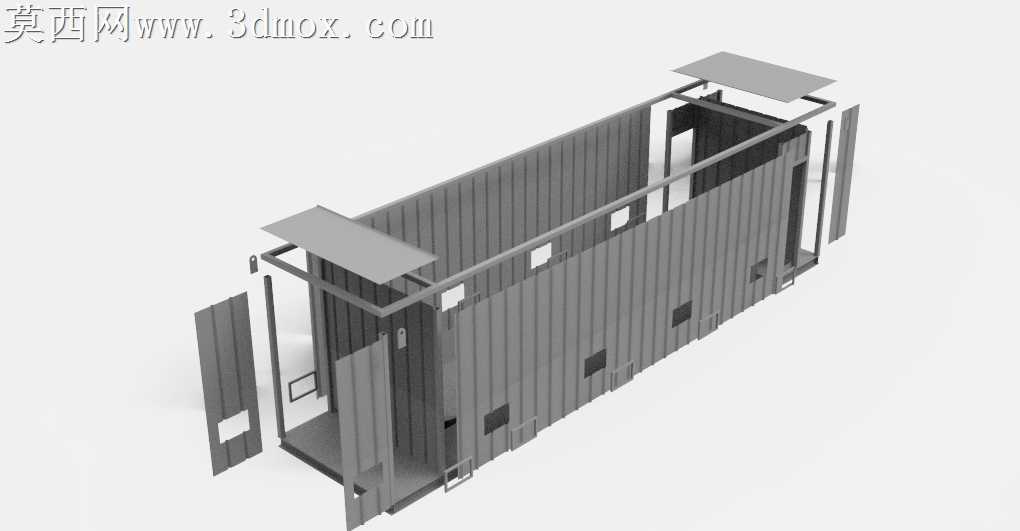

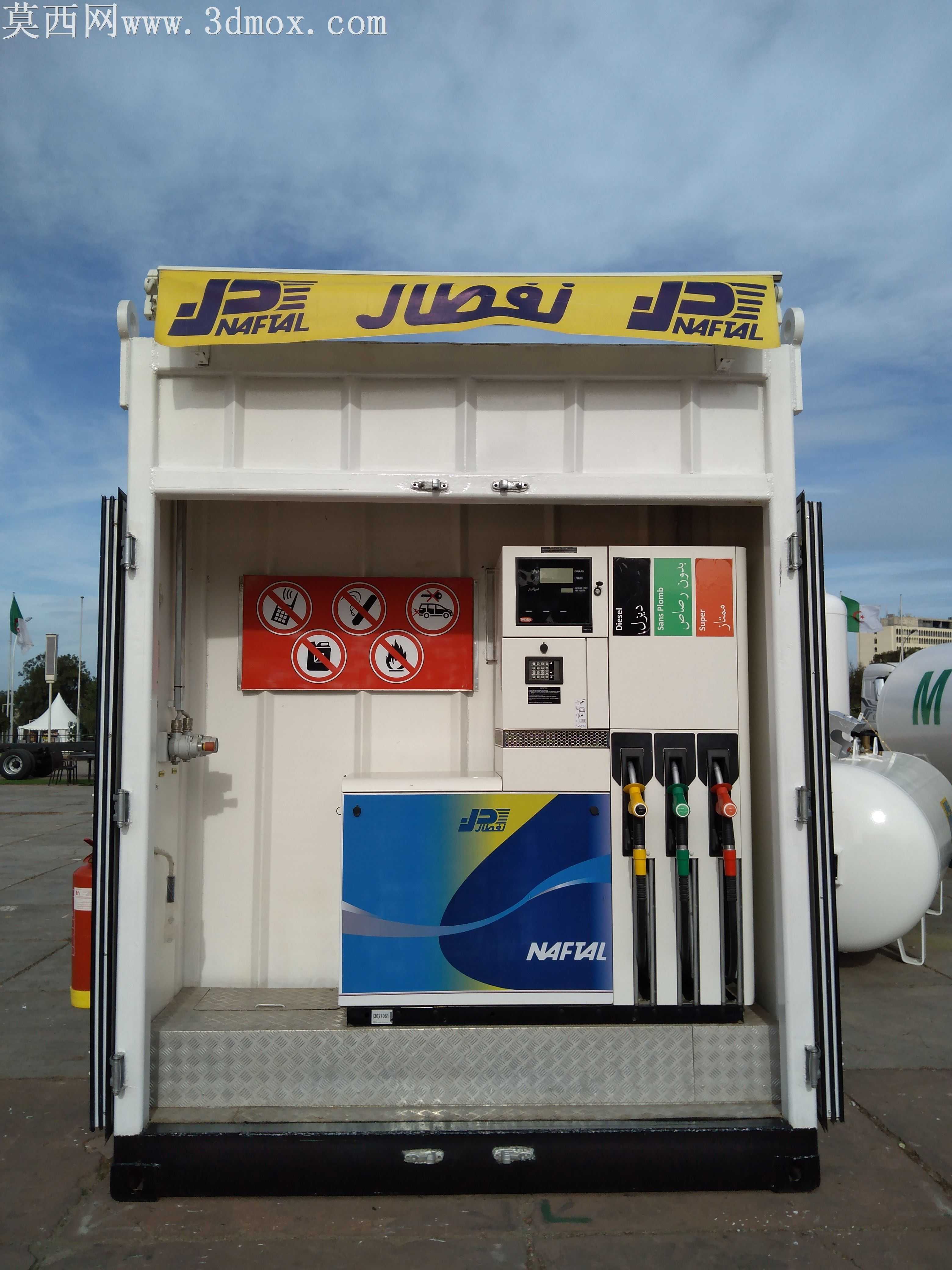

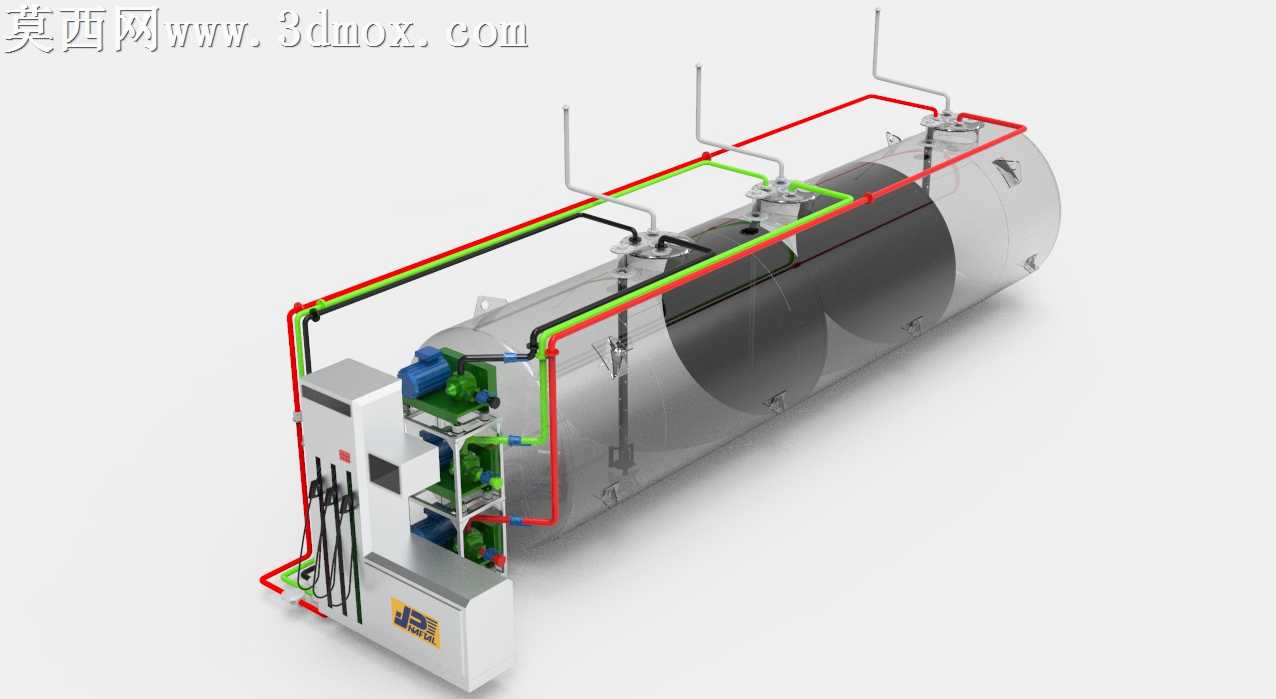

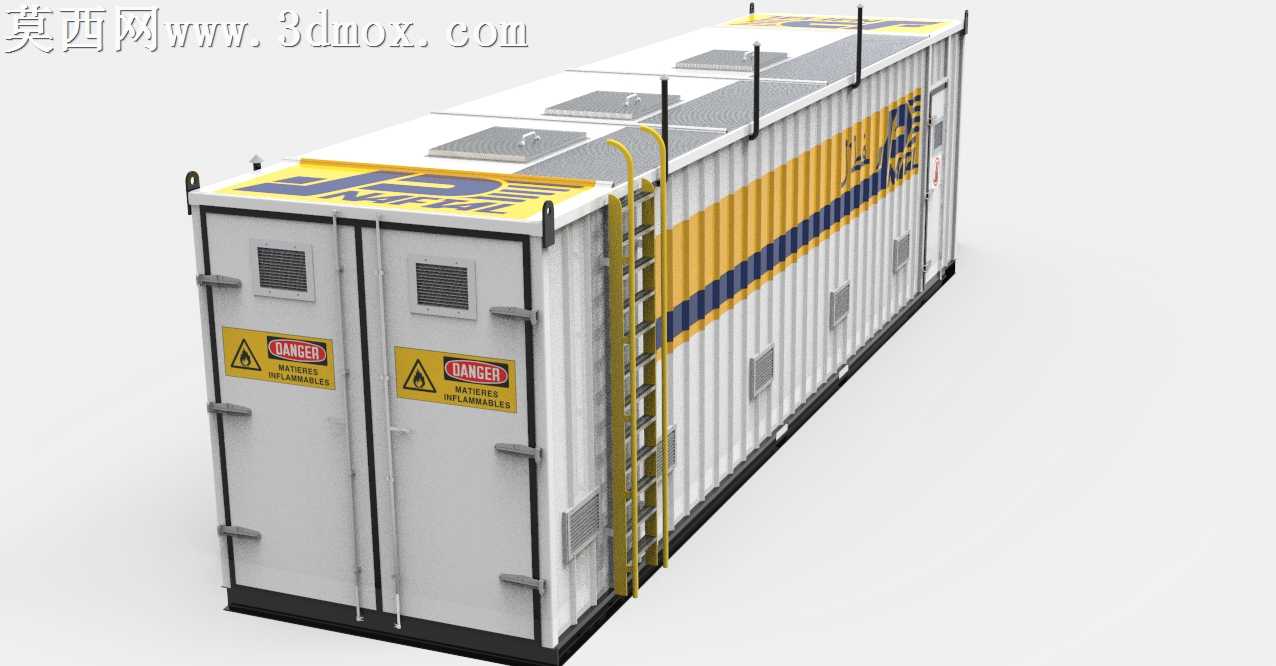

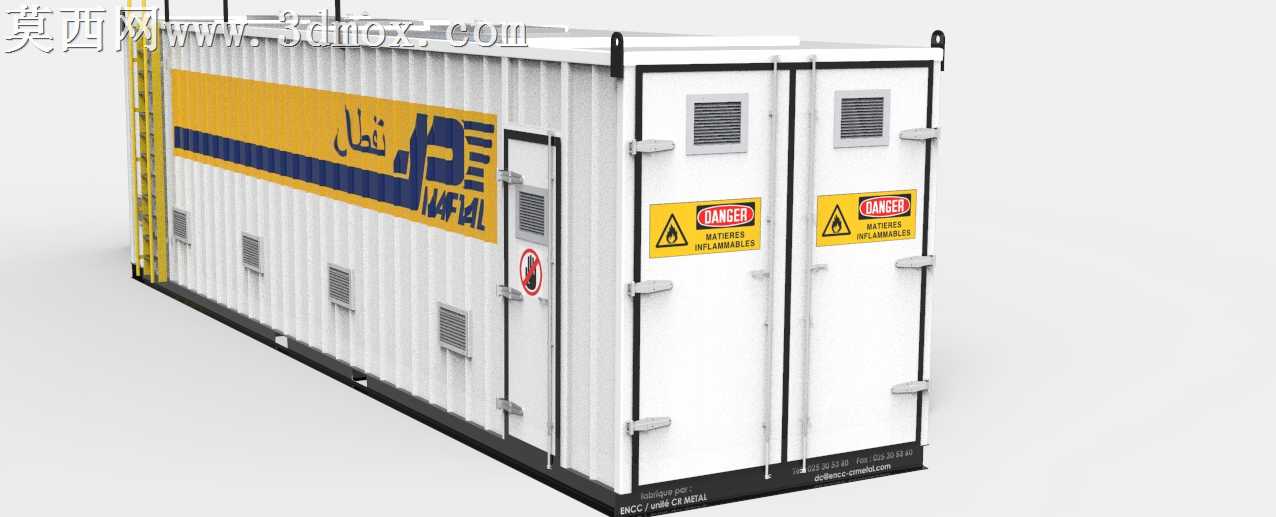

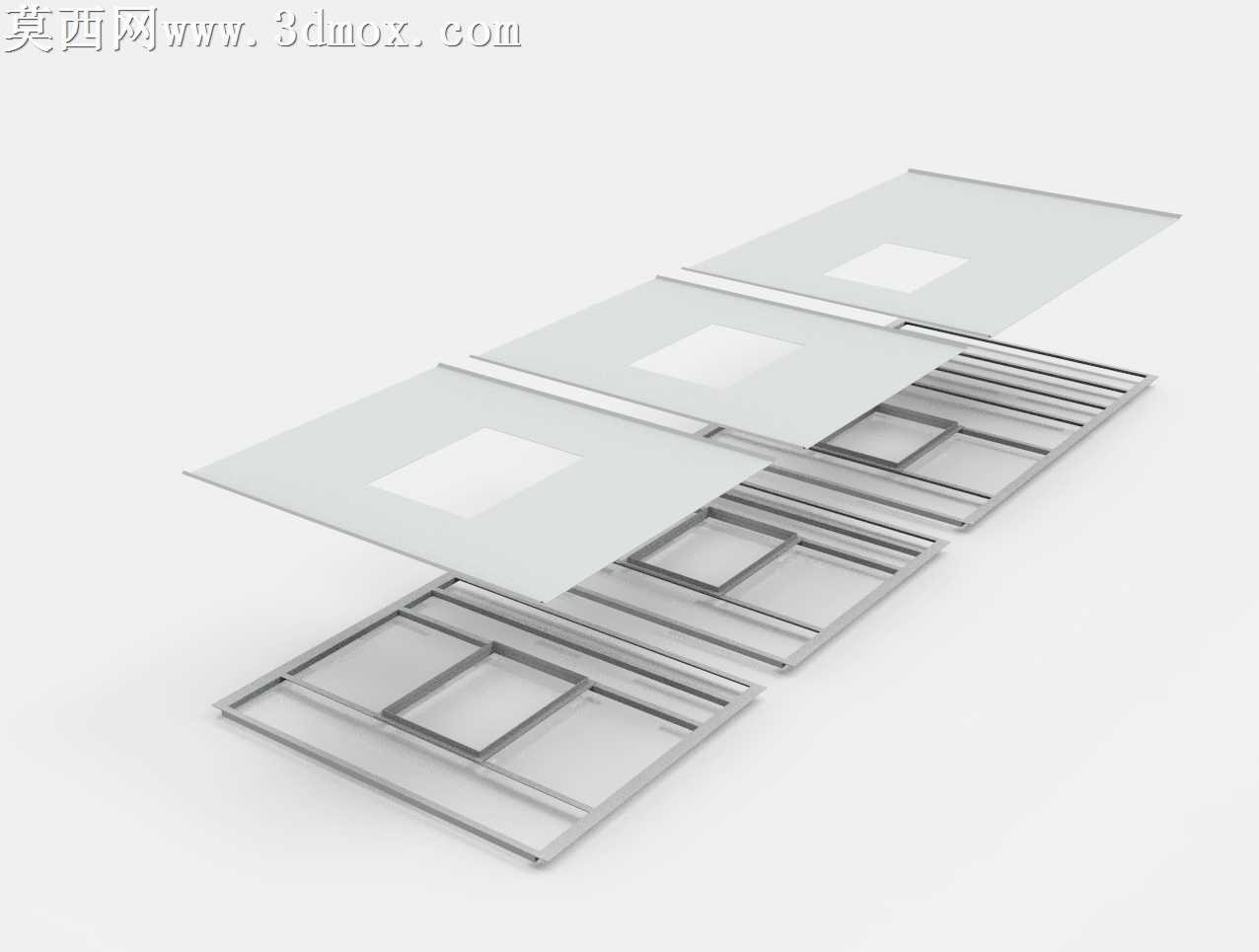

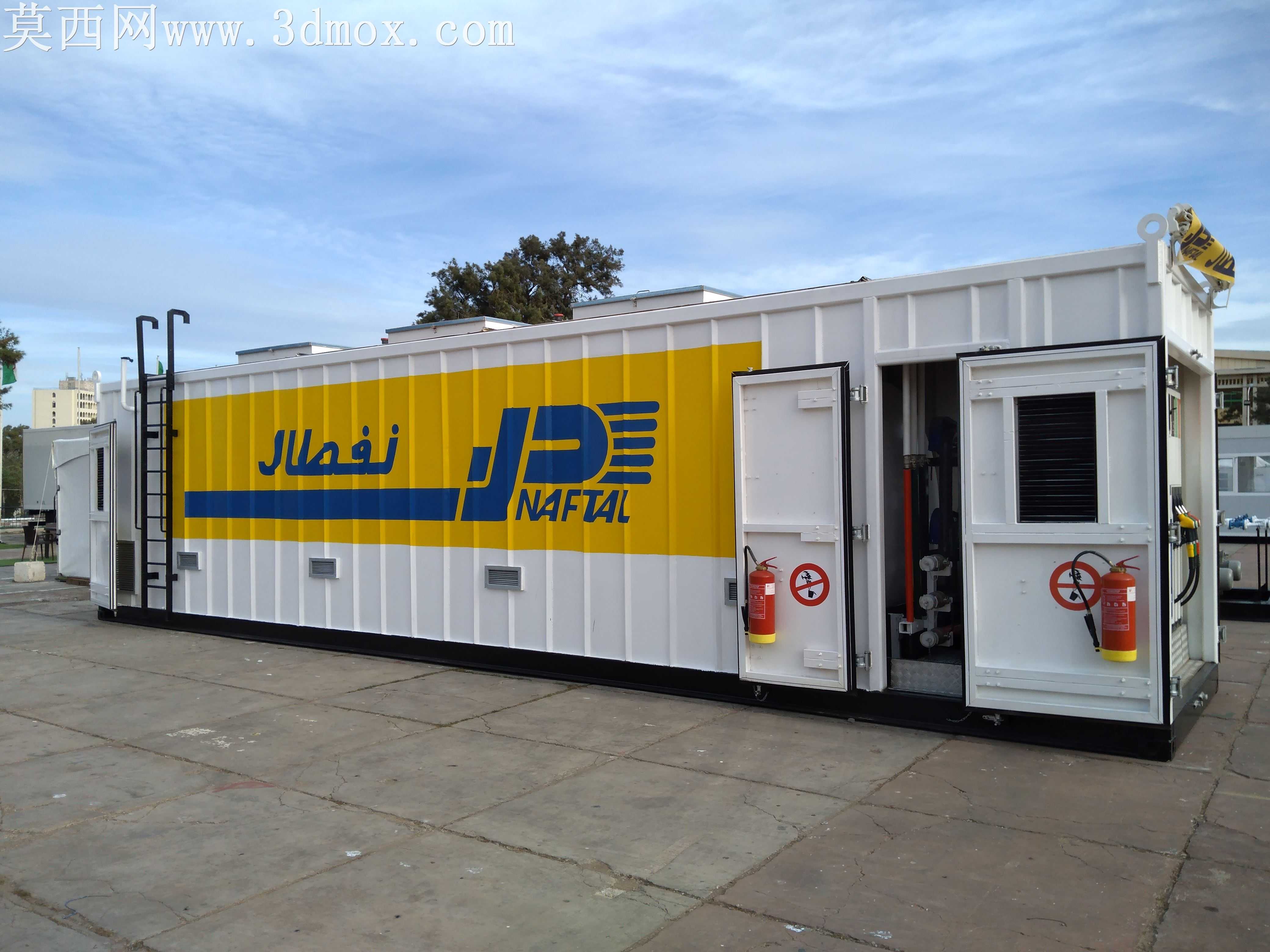

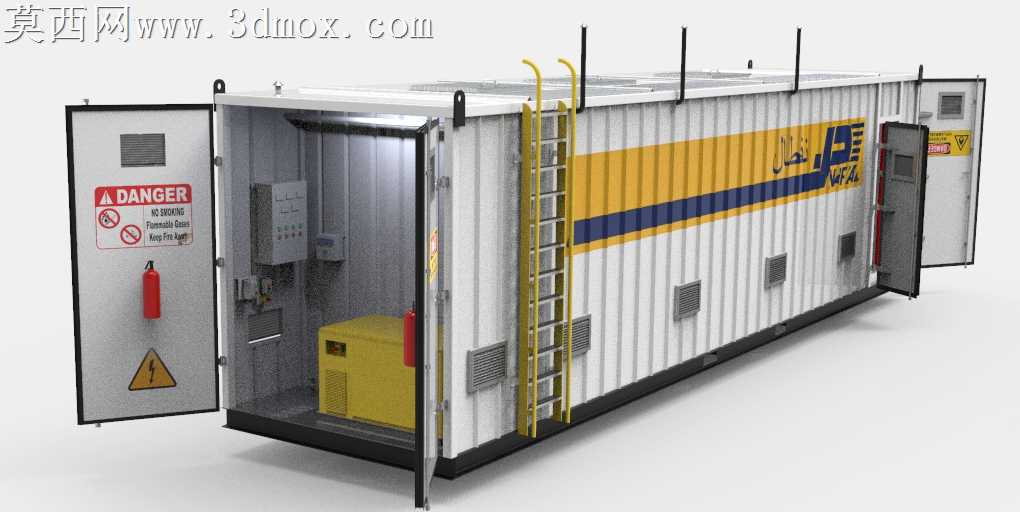

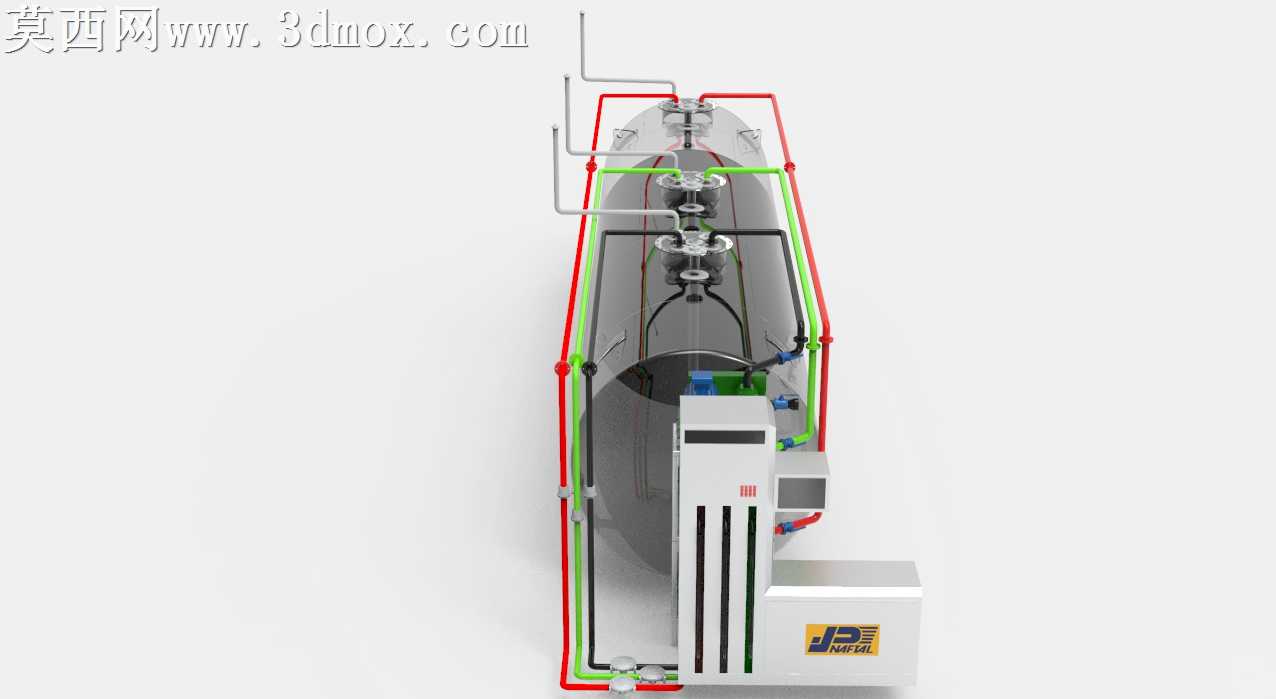

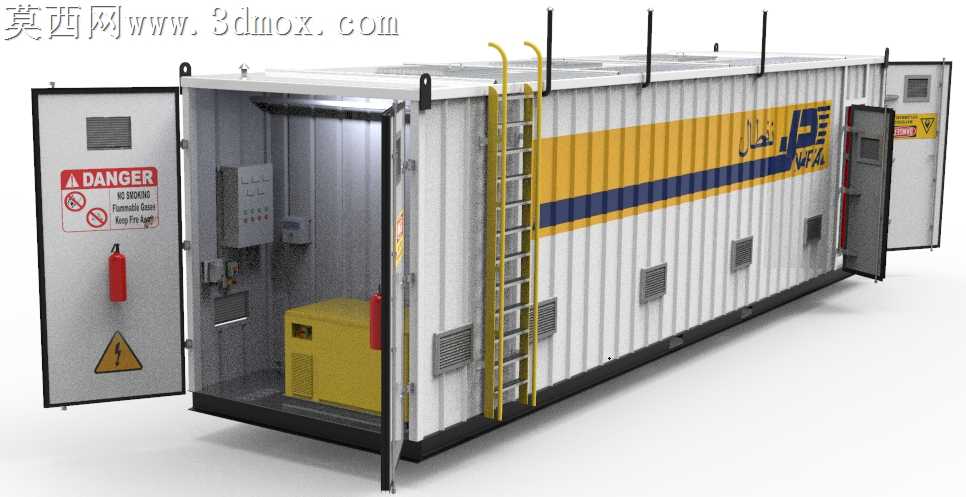

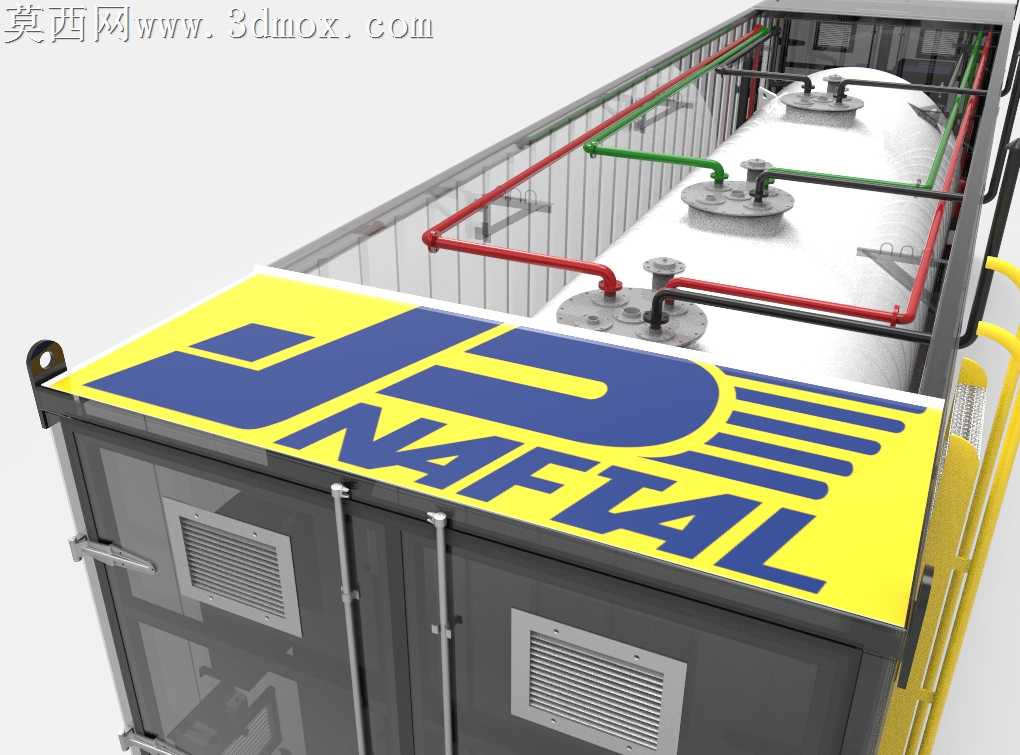

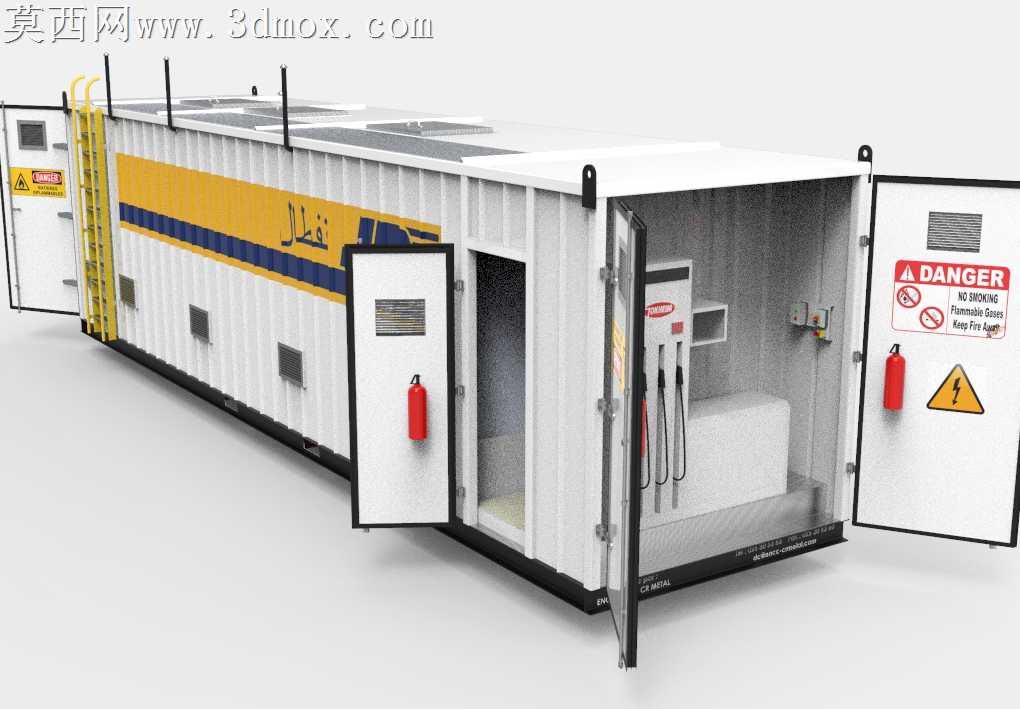

本作品为40英尺规格移动式燃料箱站的三维设计成果，建模阶段依托主流三维设计平台完成全参数化搭建，严格遵循40英尺标准集装箱的外部尺寸规范，保证整体外廓尺寸、角件位置、吊装结构完全匹配标准集装箱的运输、吊装要求，可直接适配现有集装箱物流运输体系，无需额外定制运输载具。建模过程中采用分层级装配逻辑，将整体结构拆解为外部集装箱壳体、内部储油舱组、输油管路系统、安全防护组件、电气控制单元、舱门检修结构六大独立装配模块，各模块间预留标准装配接口，既方便建模阶段的结构调整与干涉检查，也可支撑后续生产环节的模块化预制与现场快速组装。材质渲染阶段，针对不同部件的物理属性匹配对应材质参数：外部壳体采用瓦楞集装箱专用钢板材质，还原真实钢板的哑光金属质感与瓦楞结构的光影折射效果，表面品牌标识区域采用专用喷绘材质，还原漆面的平整光泽与色彩饱和度；舱门部位的密封胶条采用耐油橡胶材质，还原橡胶的哑光磨砂质感与弹性形变特征；外置消防器材采用干粉灭火器的标准材质，准确还原筒体金属漆面、塑料喷管、压力指示表的不同质感；内部管路根据输送介质差异，分别匹配输油钢管、耐油橡胶软管的材质参数，清晰区分不同管路的功能属性；安全警示标识采用反光警示贴材质，还原真实场景下的反光视觉效果。结构设计上充分考虑移动式燃料站的使用场景需求，外部壳体保留标准集装箱的结构强度，在侧面开设多组检修舱门，舱门配备防爆锁具与密封结构，保证非检修状态下的密闭性与安全性；箱体侧面设置外置爬梯与顶部护栏，满足日常顶部设备检修的安全作业需求；箱体外部预留加油接口与油气回收接口，可快速对接外部加油设备完成加油作业；内部储油舱组设置防浪隔板结构，降低运输过程中燃油晃动对箱体结构的冲击，同时配置液位监测、温度监测、可燃气体探测组件的安装位，可直接集成对应的安全监测设备；消防系统采用壁挂式干粉灭火器配置，在舱门两侧对称布置，同时在醒目位置设置禁止烟火安全警示标识，符合易燃易爆场所的安全规范要求。设计过程中全程遵循移动式加油装置的相关安全规范，对管路走向、电气线路排布做了隔离设计，避免油路与电路的交叉干涉，所有电气部件均预留防爆型组件的安装空间，保证整体结构满足户外使用的防爆、防火、防泄漏要求；底部设置排污接口与积液收集结构，方便日常运维过程中的残油收集与清理，避免燃油泄漏造成的环境污染；整体结构在满足储油、加油核心功能的前提下，最大化利用40英尺集装箱的内部空间，在保证安全间距的同时压缩整体占地面积，可快速部署至工地、矿区、临时活动场地等需要临时燃油补给的场景，无需进行大规模土建施工，部署完成即可投入使用，转场时可直接通过标准集装箱运输车辆完成整体转运，重复利用率高。
