GX16-5芯航空插头连接器结构设计

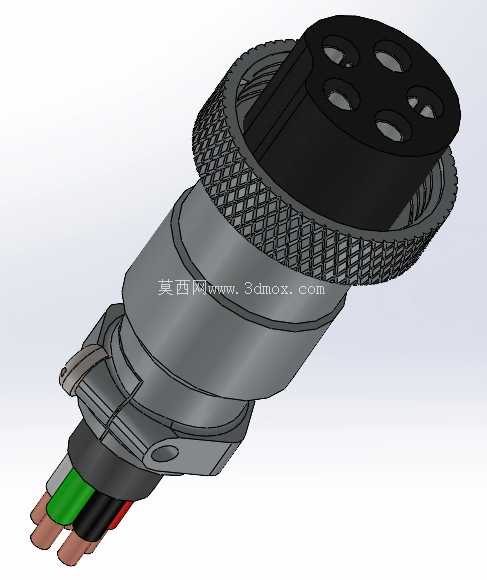

　　这款5芯圆形航空连接器，是通讯设备、小型工控装置里信号与小功率电源传输的常用接插部件，日常在便携式检测仪器、户外通讯终端、小型机电控制回路里的出镜率极高，核心作用是实现线缆端与设备端的快速插拔连接，同时保证连接状态下的接触可靠性与基础防护能力。从结构设计逻辑来看，整个连接器分为插合端、锁紧结构、线缆密封端三个核心功能段，插合端面做了5个等圆周分布的插孔位，孔位之间做了绝缘隔层，避免相邻芯线之间出现爬电、短路问题，插孔采用弹性铜材基底，表面做镀覆处理，既能保证多次插拔后的接触压力稳定，也能降低接触电阻减少信号传输损耗。

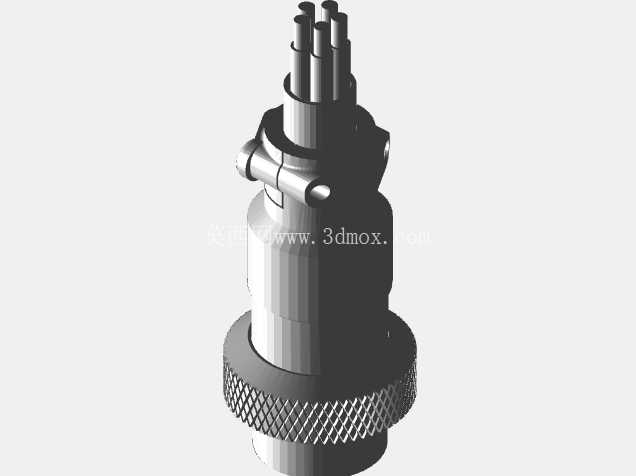

　　中间的锁紧段采用滚花螺帽结构，外圆周的网纹滚花是特意做的防滑设计，不管是徒手操作还是戴薄劳保手套操作，都能施加足够的拧紧力矩，螺帽和主体之间的配合间隙控制在合理范围，既保证旋转顺畅不会卡滞，也不会因为间隙过大出现连接后晃动的问题，螺帽内侧的螺纹和设备端插座匹配，拧紧后能实现轴向的锁紧固定，避免设备运行过程中受振动、拉扯出现松脱。尾部的线缆固定结构做了夹线设计，线缆穿入后通过夹片的压紧力实现线缆和连接器本体的固定，能承受一定数值的轴向拉拽力，避免线缆受外力时芯线和插孔的连接点被拉断，尾部和线缆外皮接触的位置做了圆弧过渡，不会割伤线缆外绝缘层。

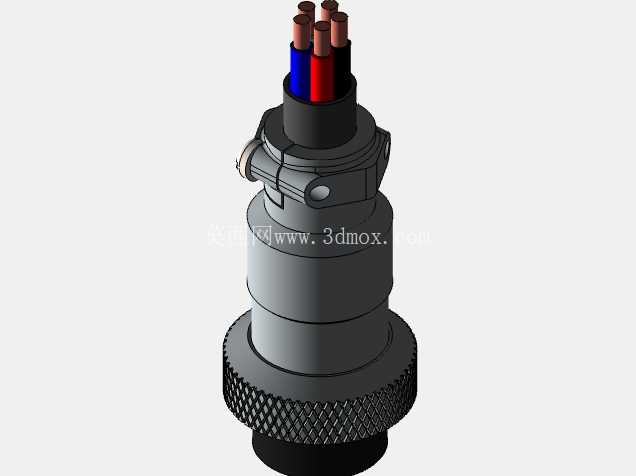

　　从建模的细节处理来看，各个配合面的公差预留符合常规接插件的加工精度要求，绝缘本体的注塑拔模斜度、金属件的加工倒角都做了还原，滚花的纹理参数也符合实际加工的纹路规格，芯线伸出端的长度预留满足常规焊接、压接的操作空间，五个芯线的颜色做了区分，对应常规的线序定义，方便实际装配时的线序识别。在安装边界上，这款连接器的最大外径是适配标准GX16系列的安装尺寸，和同规格的插座插合后，整体的轴向长度不会占用过多设备内部空间，尾部的线缆弯曲半径要求不低于线缆外径的4倍，避免线缆过度弯折导致内部芯线断裂，插合面的配合尺寸能保证对接后IP等级达到日常室内使用的防护要求，可阻挡常规的灰尘侵入，避免意外的水滴飞溅影响接触性能。

　　在实际选型应用中，这类5芯连接器通常用来传输4路控制信号加1路公共地线，或者搭配小功率的直流电源回路，单芯的载流量满足常规小功率信号传输的需求，插拔寿命能达到上千次的使用要求，足够覆盖设备全生命周期内的维护插拔需求。建模过程中对各个零件的装配关系做了完整还原，包括内部的绝缘基座、插孔接触件、外壳、锁紧螺帽、尾部夹线结构都做了独立的零件建模，装配时的配合约束完全按照实际装配顺序设置，能直接用来做设备的装配干涉检查，也可以导出工程图用来做加工参考，对于做通讯设备结构设计、小型工控装置布线设计的工程师来说，能直接调入装配体使用，省去从零开始建模的时间，也能保证接插件尺寸和实际市售产品的一致性，避免设计完成后出现安装尺寸不匹配的问题。
