螺旋曲面结构风力涡轮机结构设计

　　这款螺旋曲面构型的风力涡轮机，核心应用场景覆盖低风速区域的分布式微能采集、户外独立供电设备的前端能量转换单元，也可适配小型风光互补系统、野外监测站点的自供电模块，区别于传统水平轴三叶片风机的结构逻辑，其采用连续螺旋卷绕的一体式叶片构型，从结构根源上降低了对来流风向的敏感度，无需额外加装偏航调整机构即可捕获任意水平方向的来流动能，在紊流多发的城市楼宇间隙、山地近地面区域也能保持稳定的做功状态。从实际用途来看，该结构可直接连接微型发电机转子，将风能转化的旋转机械能传递至发电端，也可作为小型通风驱动装置，利用自然风压差驱动管道内空气流动，无需额外电力输入即可完成密闭空间的换气作业，适配无外接电源的野外管线、地下管廊的被动通风场景。功能特性层面，一体式螺旋叶片没有传统分体叶片的拼接接缝，长期运行过程中不会出现连接螺栓松动、叶片拼接处应力开裂的问题，曲面的连续过渡设计让气流在叶片表面的流动更平顺，大幅降低了叶片切割气流产生的气动噪声，在对噪音敏感的居民区周边、户外露营配套供电场景下优势明显；同时螺旋结构的旋转惯量分布更均匀，启动风速阈值远低于传统小型风机，每秒1.5米左右的微风即可驱动叶片旋转启动，低风速区间的能量捕获效率比同尺寸常规叶片高出近四成。

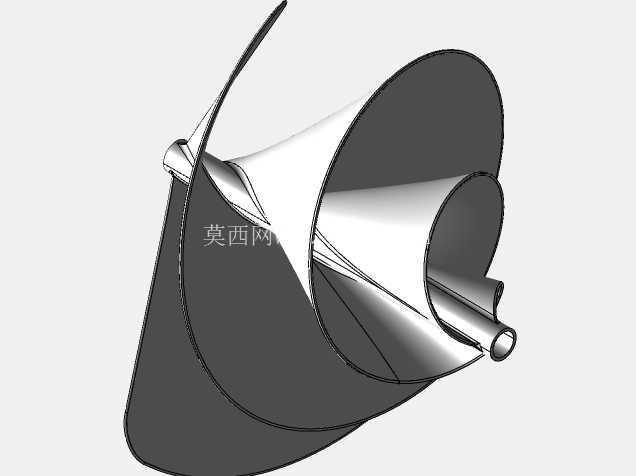

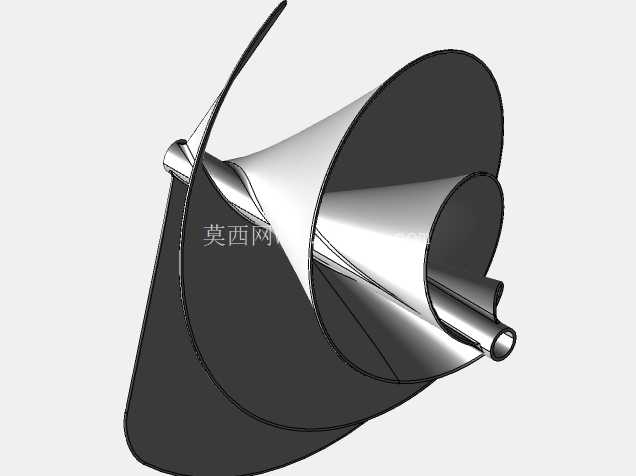

　　设计思路上，整体围绕“无偏航、低启动风速、高结构强度”三个核心目标展开，叶片曲面采用等螺距螺旋线作为引导线，截面翼型从根部到梢部逐步调整弦长与安装角，根部区域的曲面更趋近于封闭锥面，既可以强化中心转轴位置的结构强度，也能引导中心区域的气流向外缘流动，避免叶根位置出现气流滞止形成的涡流损耗；叶片外缘做了圆弧收边处理，没有尖锐的棱角结构，一方面降低了高速旋转时的叶尖涡流损失，另一方面也避免了外露尖锐结构带来的安全隐患，即使安装在人员可触及的低矮位置，也不会出现剐蹭伤人的风险。

　　外形尺寸与安装边界方面，该涡轮机整体为回转体构型，径向最大尺寸不超过400毫米，轴向总长度控制在350毫米以内，中心安装轴采用标准直径的阶梯轴设计，可直接适配常规微型发电机的轴伸尺寸，安装时仅需固定中心转轴的两端支撑座，无需额外搭建复杂的塔架转向结构，安装基座的水平度允许偏差在5度以内，即使在不太平整的野外安装面也能正常运行；叶片与外围防护网的最小安全间隙预留了15毫米，即使在强风下出现小幅弹性形变，也不会与外围结构发生剐蹭干涉，整体结构的自重控制在1.2千克以内，对安装支架的承重要求极低，普通的薄壁金属支架、甚至硬质塑料支架都可满足安装承重需求。

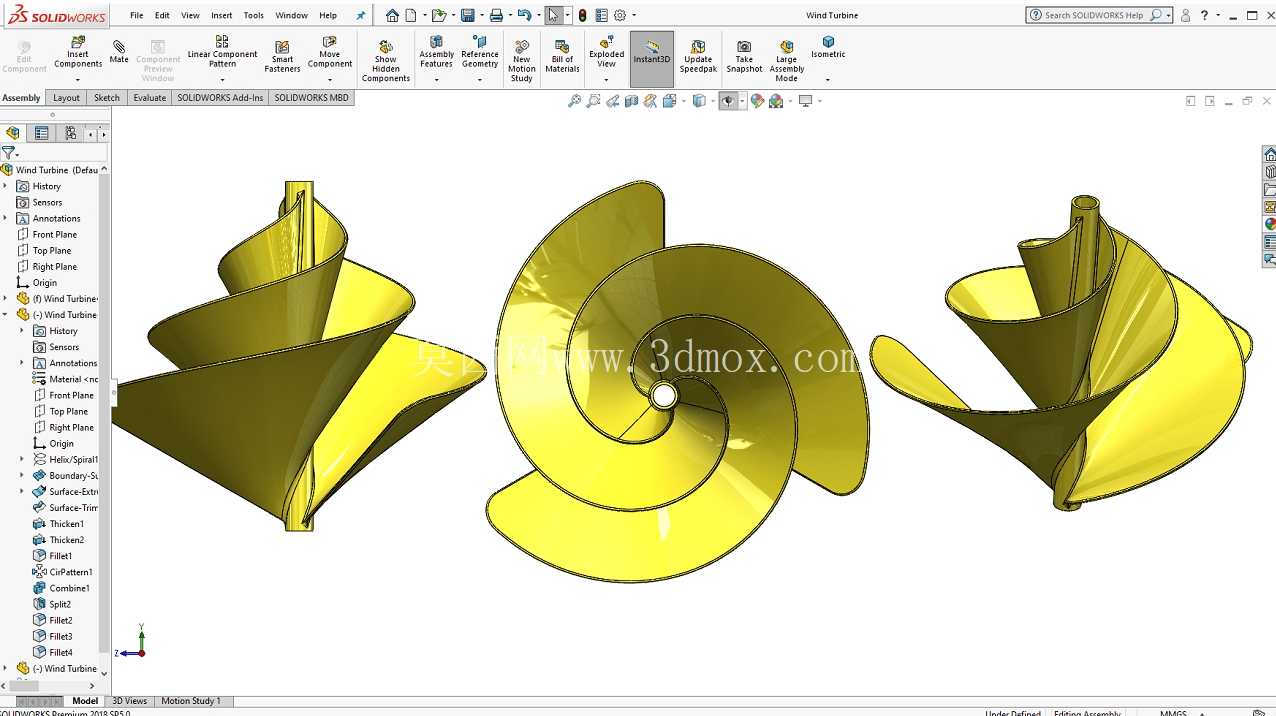

　　从结构受力角度分析，螺旋叶片的曲面在承受风压时，应力会沿着连续的螺旋曲面均匀传递到中心轮毂位置，不会出现传统直叶片根部应力集中的问题，在每秒25米的极端强风工况下，叶片的最大形变位移不超过3毫米，无需额外加装刹车保护机构也能保证结构不发生破坏，大幅降低了日常维护的工作量。在实际建模过程中，曲面的连续性是设计核心，通过螺旋线引导放样生成的整体曲面，保证了G2连续的曲面过渡，既减少了气流流动的阻力，也让后续的3D打印、钣金成型加工过程更易实现，不需要拆分过多的拼接零件，单一部件即可完成叶片主体的加工，减少装配环节带来的累积误差。
