无人机智能飞行动力电池结构设计

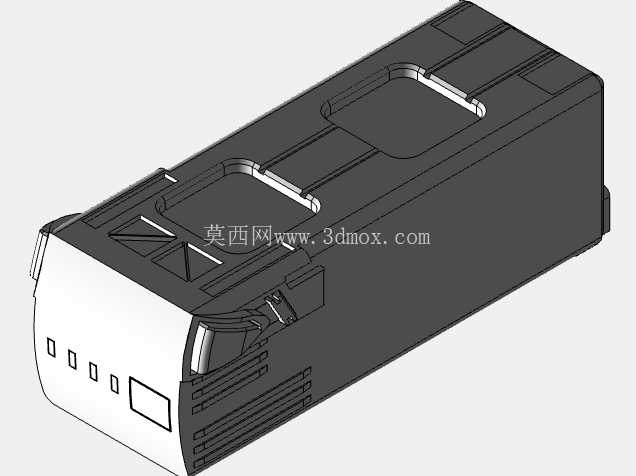

　　从安装边界来看，这款电池采用抽拉式快装结构，整体外形做了单侧导向斜角处理，插入无人机电池仓时无需精准对位，顺着导向斜面就能滑入到位，仓体卡扣与电池侧面的卡槽配合公差控制在0.2mm以内，既不会因为间隙过大导致飞行中电池松动断电，也不会因为公差过小出现插拔卡滞，户外作业时戴薄手套也能快速完成电池更换，单块电池更换耗时不超过3秒，能有效缩减航拍作业的空中等待间隙。电池前端的接口区域做了下沉式防护设计，电源触点、通讯触点都藏在下沉槽内部，日常插拔时不会因为手部误碰导致触点变形，触点周边的密封胶圈能阻挡户外作业时的浮尘、零星雨滴侵入接口，避免触点氧化导致的接触不良问题。这款适配多旋翼航拍无人机的动力电池结构，在设计之初就围绕户外航拍作业的实际工况展开，首先考虑的是无人机飞行过程中的振动耐受需求——航拍作业时无人机会持续受到电机转动带来的高频振动，同时起降、航线调整时会产生瞬时冲击，因此电池外壳的筋位布局完全贴合内部电芯的排布间隙，在电芯与外壳之间预留了0.8mm的缓冲填充空间，既避免硬接触导致的电芯外壳磨损，也能通过筋位分散外部冲击力，防止电芯受挤压出现内部短路风险。

　　侧面的散热槽布局并非均匀排布，而是对应内部电芯的发热集中区域做了加密处理，大电流放电时电芯产生的热量能通过槽道内的空气对流快速散出，连续大电流供电时外壳最高温度能控制在安全阈值内，不会因为过热触发电芯保护机制导致飞行中断。外壳上的两处内凹提手结构，既方便抽取电池时施力，也不会额外增加电池的整体外廓尺寸，不会超出无人机电池仓的安装边界，提手内侧的圆角处理完全贴合指腹弧度，长时间作业反复插拔也不会出现硌手的问题。

　　前端的四个状态指示灯开孔做了柔光处理，电量显示时光线不会直射人眼，户外强光下也能清晰辨识剩余电量，指示灯旁的方形区域是通讯识别触点，插入电池后无人机能快速读取电池的循环次数、剩余容量、实时温度数据，飞控系统能根据电池状态动态调整动力输出，避免低电量时强行满功率输出导致的坠机风险。从结构强度设计来看，电池外壳采用上下扣合加超声波焊接的装配方式，接缝处做了错位止口设计，焊接后接缝强度能承受1.5米高度的自由落体冲击不会开裂，内部电芯组通过环氧板支架做分层固定，每节电芯之间都有隔热缓冲垫隔离，单节电芯出现异常发热时不会快速波及相邻电芯，能给飞手留出足够的应急返航时间。

　　在重量控制上，外壳的非受力区域做了均匀的壁厚减薄处理，在保证整体结构强度的前提下尽可能降低电池自重，能有效提升无人机的有效载荷空间，相同起飞重量下可以搭载更重的航拍设备，或者延长有效滞空时间。电池尾部的防呆设计采用不对称凸台结构，反向插入时会被电池仓的挡块挡住，完全避免反插导致的电源短路问题，哪怕是新手操作也不会出现装反的失误。整体结构没有多余的装饰性设计，所有的外形特征都服务于实际使用需求，从安装便捷性、环境耐受性、散热效率、安全防护多个维度匹配航拍无人机的户外作业场景，不管是日常航拍测绘、电力巡检还是影视拍摄作业，这款电池的结构设计都能满足高频次、复杂环境下的使用要求。
