倾斜悬臂式皮带输送设备三维结构

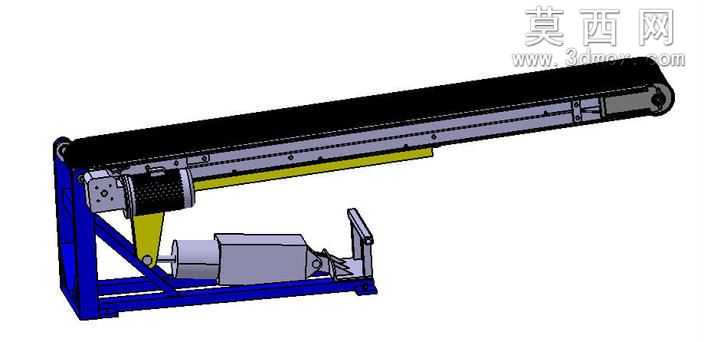

本模型为倾斜悬臂式皮带输送设备，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循机械设计规范，对各零部件的装配关系、尺寸配合进行了精准还原。首先从机架部分开始构建，采用蓝色方钢焊接式悬臂支架结构，建模时通过拉伸、切除、阵列等特征完成支架型材的拼接，对支架的斜向加强筋结构做了细节还原，保证机架支撑结构的力学合理性呈现，支架底部设置安装固定位，可适配生产线旁的安装固定需求。输送主体部分为长条形皮带输送段，建模时分别构建了两端的传动滚筒、改向滚筒，滚筒表面做了滚花防滑结构的细节刻画，黑色输送皮带采用柔性件模拟方式，贴合滚筒外圆轮廓完成装配，皮带下方设置多组平行排布的托辊结构，托辊通过支架与主输送架体连接，避免长距离输送段皮带下垂。动力驱动部分布置在设备低位端，采用灰色卧式减速电机作为动力源，电机通过联轴器与主动滚筒轴连接，传动部位设置黄色防护罩结构，对传动区域做安全防护设计，防护罩采用钣金折弯特征建模，还原实际钣金件的折弯圆角与安装孔位。张紧机构设置在主动滚筒端的架体上，通过可调式螺杆结构实现皮带张紧度的调节，建模时还原了调节螺杆、锁紧螺母、滑动轴承座的细节结构，可直观呈现张紧调节的动作逻辑。模型渲染阶段对不同部件赋予了对应材质：机架部分赋予蓝色金属喷漆材质，还原钢材喷涂后的哑光质感；电机部分赋予铸铁哑光灰材质，呈现铸件的粗糙表面质感；皮带赋予黑色橡胶材质，添加细微的颗粒纹理模拟橡胶皮带的表面特性；防护罩赋予黄色工程塑料与钣金烤漆结合的材质，区分防护部件与主体结构；传动滚筒、托辊等金属加工件赋予光亮钢材材质，还原机加工后的金属光泽。整体设计思路围绕小范围倾斜物料输送场景展开，采用单侧悬臂支撑结构，可适配空间受限的生产线上下料工位，将低位物料输送至高位接料位置，结构紧凑，传动路径清晰，各部件的装配约束完整，可用于输送设备的结构参考、教学演示以及方案展示，能够直观呈现该类悬臂皮带输送机的工作原理与结构组成，帮助设计人员快速理解该类设备的布局逻辑与部件选型思路。
