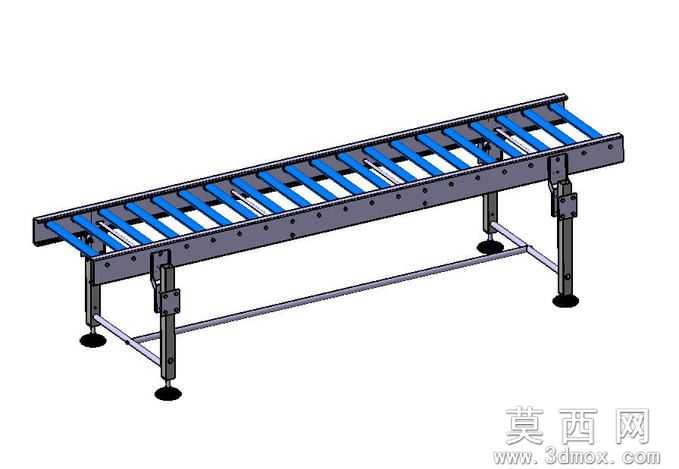

可调节支脚滚筒输送机三维设计模型

本模型为可调节支脚式滚筒输送机完整三维设计成果，建模阶段首先完成整体方案的尺寸基准搭建，以输送面长度、有效输送宽度为核心基准，依次绘制两侧机架的主体型材轮廓，通过拉伸、切除、阵列等基础特征完成机架上的滚筒安装孔位、支脚连接位的细节建模，再逐件构建单根滚筒组件、可调支脚组件、底部连接拉杆等零部件，最后按照实际装配约束完成总装配合，全程保证各零部件的干涉检查通过，所有配合间隙符合实际加工装配的公差要求。参数设计层面，模型严格遵循轻型滚筒输送机的通用设计规范，滚筒间距按照常规箱式输送物料的最小尺寸设定，避免输送过程中物料卡滞，可调支脚设置了足够的高度调节行程，可适配不同现场的安装地面高差与输送线高度对接需求，机架型材壁厚、滚筒轴径、脚轮底座尺寸均按照额定输送载荷完成参数匹配，可直接用于同规格设备的设计参考。渲染材质方面，模型对不同零部件赋予了贴合实际工业设备的材质属性，输送滚筒表面赋予蓝色耐磨聚氨酯材质，机架主体赋予哑光喷塑钢材材质，可调支脚的调节螺杆赋予镀锌金属材质，底部减震脚垫赋予黑色橡胶材质，整体渲染效果还原了真实设备的视觉质感，可直接用于方案展示、项目汇报的可视化素材。结构原理上，该滚筒输送机依靠多根平行排布的动力或无动力滚筒承载输送物料，物料依靠重力或外部推力、滚筒驱动力沿输送方向移动，两侧机架为所有滚筒提供稳定的安装支撑，底部的横向连接拉杆大幅提升了整体机架的结构刚性，避免长距离输送时机架出现变形晃动，可调支脚搭配底部橡胶脚垫，既可以灵活调整输送面的水平度与高度，也可以起到减震防滑的作用，保证设备运行的稳定性。软件兼容层面，模型提供CATIA原始设计文件，同时导出了通用STL格式文件，STL格式可兼容绝大多数三维设计软件，包括SolidWorks、UG、Pro/E等主流机械设计软件均可直接打开查看，也可导入3D打印软件完成实物样件的快速打印，无需额外的格式转换即可满足不同软件用户的使用需求。研发教学应用层面，该模型可作为物流输送设备研发的基础参考模板，设计人员可在此模型基础上修改长度、宽度、滚筒规格等参数快速衍生出不同规格的输送机设计方案，也可作为机械设计专业的教学案例，帮助学习者理解输送设备的结构组成、装配关系、参数设计逻辑，还可用于职业院校的物流装备、机械制造相关专业的实训教学素材，帮助学生直观掌握滚筒输送机的工作原理与结构特点。
