推土机前置推铲工作装置三维结构设计

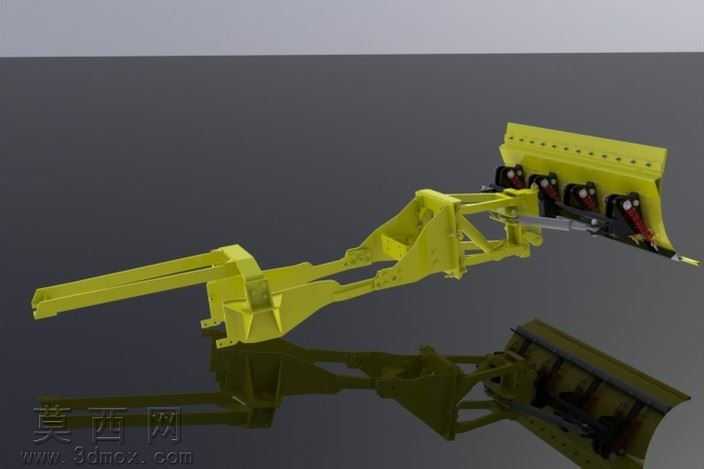

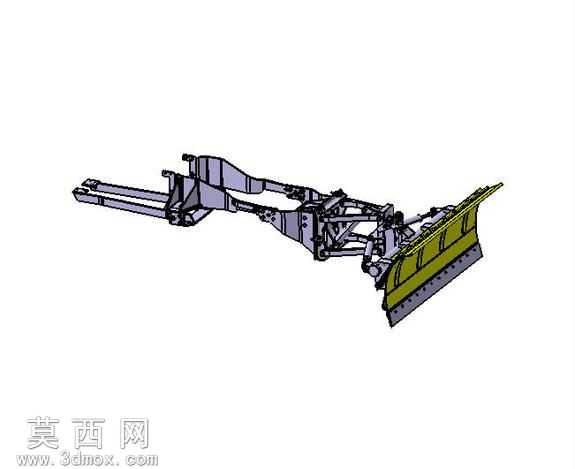

本模型为推土机前置推铲工作装置的三维参数化设计成果，建模过程中严格遵循工程机械作业装置的实际设计规范，对整体结构进行1:1等比例还原。建模阶段首先梳理推铲装置的层级装配关系，从后部的车架连接支座开始，依次完成两侧平行布置的牵引臂、多组交叉布置的支撑连杆、角度调节铰接结构、前部弧形推铲主体、铲刀切削刃板、加强筋阵列结构等部件的独立建模，每个零件的倒角、安装孔位、铰接配合间隙都按照实际加工装配要求进行参数化设定，确保各部件之间的装配约束完全符合机械运动逻辑。材质分配阶段根据部件的功能属性进行区分，牵引臂、支撑连杆、铰接支座等承载结构件采用高强度合金钢材质，渲染时呈现哑光金属质感，还原钢材表面的喷砂处理效果；前部推铲的弧形铲面采用耐磨钢板材质，切削刃部分采用高硬度耐磨合金材质，表面做淬火硬化的质感表现，不同材质的粗糙度、反光度参数都经过反复调试，让渲染效果贴近真实工程设备的视觉表现。结构设计上充分考虑推土作业的受力特性，牵引臂采用箱型截面设计提升抗弯强度，多组斜向支撑连杆形成稳定的三角支撑结构，可有效分散推铲作业时受到的横向与纵向载荷，铰接位置预留了液压油缸的安装空间，可实现推铲的升降、倾斜角度调节功能，铲面的弧形曲面经过曲率优化，作业时可引导土体沿曲面抬升流动，降低推土阻力，切削刃采用分段式螺栓固定设计，方便后期磨损后的更换维护。整体建模过程中对所有运动副的配合关系进行了校验，确保各铰接部件可实现预期的转动动作，无结构干涉问题，完整还原了推土机前台工作装置的机械结构特点与功能逻辑。
