可移动侧密封PVC皮带平板输送机

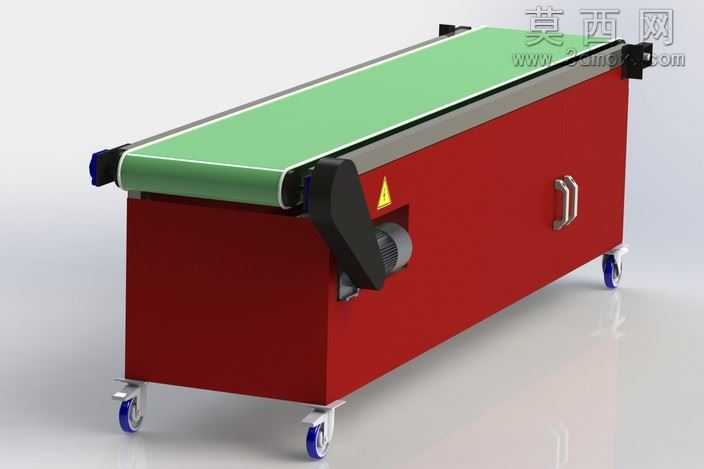

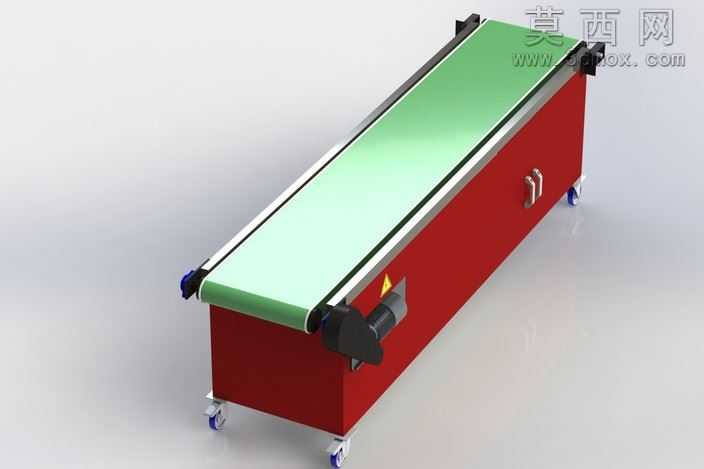

本模型为可移动侧密封PVC平板式输送机，建模阶段以实际工业输送设备的尺寸比例为基准，在三维软件中先完成主体机架的框架搭建，采用钣金折弯成型的结构逻辑构建红色封闭式机座，机座侧面设计嵌入式拉手结构，底部配置带刹车的万向脚轮组件，还原设备可灵活移位、定点固定的实用特性。建模过程中对传动结构做了精细化还原，端部的驱动辊、从动辊与侧边的黑色轴承座、驱动电机做了分件建模，电机外侧的防护罩、机座表面的安全警示标识都按照真实设备的布局做了对应设计，保证结构逻辑符合实际输送机的传动原理。输送带部分采用绿色PVC材质模拟，侧边设置密封挡边结构，避免输送细小物料时出现撒漏情况，皮带表面做了细微的哑光纹理处理，还原PVC皮带的真实质感。材质渲染阶段，机座部分采用金属红哑光烤漆材质，调整粗糙度参数模拟钣金喷涂后的细腻质感，拉手、脚轮支架部分采用拉丝金属材质，脚轮的滚轮部分采用深蓝色橡胶材质，端部的传动护罩采用黑色磨砂塑料材质，不同材质的光影反射参数经过反复调试，让整体渲染效果贴近真实工业设备的视觉表现。设计思路上围绕轻型物料输送场景展开，封闭式机座既可以保护内部传动组件，避免杂物卷入影响运行，也能提升设备整体的整洁度，侧密封结构适配食品加工、电子组装等对物料防撒漏有要求的生产线场景，底部脚轮的设计让设备可以灵活调整工位位置，适配多变的车间布局需求，整体结构紧凑合理，各部件的装配关系清晰，可直接用于生产线布局方案展示、设备结构教学参考等场景。
