空客A400M运输机八叶螺旋桨三维设计

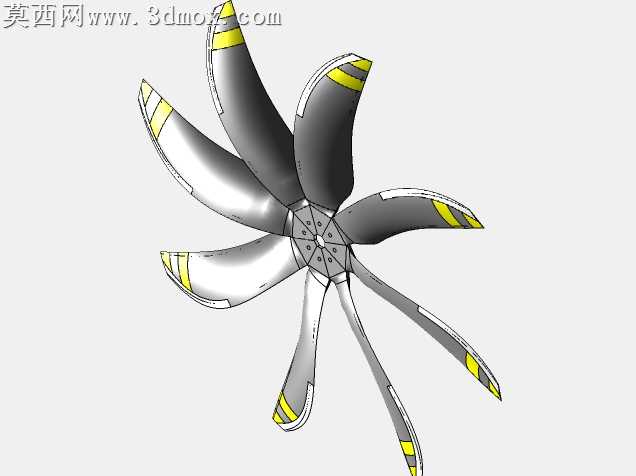

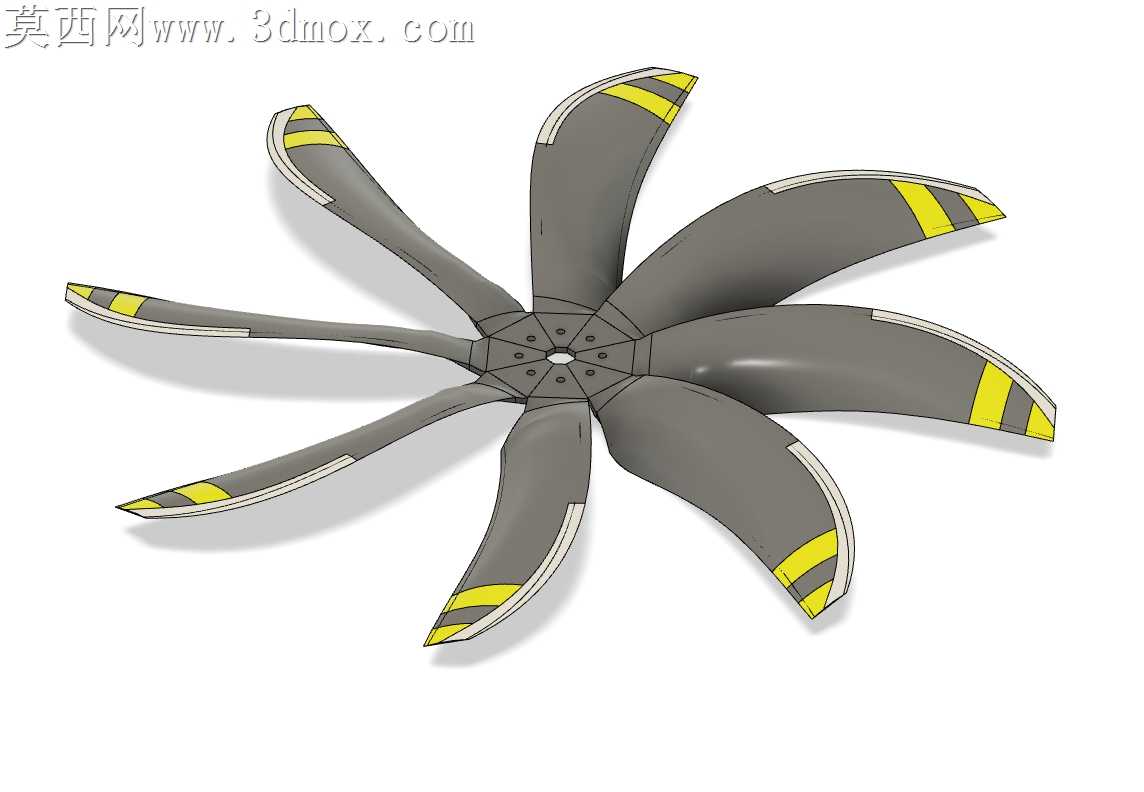

本作品为针对空客A400M型运输机配套的八叶螺旋桨开展的三维建模设计，建模过程中严格参考该机型螺旋桨的真实气动外形与结构比例，首先通过草绘确定桨毂的中心安装基准，以中心孔为定位原点，均匀排布八个叶片的安装定位点位，确保相邻叶片间的夹角完全一致，满足旋转动平衡的基础设计要求。桨毂部分采用一体化实体建模，还原了中心安装孔、周边螺栓固定孔的分布结构，孔位尺寸与排布间距严格匹配实际安装接口标准，保证模型可直接用于后续装配模拟。叶片建模阶段采用曲面放样与实体加厚结合的方式，精准还原大侧斜后掠的翼型剖面，从叶根到叶尖的弦长、厚度、扭转角均按照真实气动参数做渐变处理，叶尖部分做了切尖修形设计，还原真机降低翼尖涡流噪声的结构特征。材质与渲染阶段，桨叶主体赋予哑光深灰色航空复合材料材质，模拟碳纤维复合桨叶的表面质感，叶尖区域添加醒目的黄黑相间警示标识，还原真机桨尖的标识涂装，桨叶前缘添加浅灰色金属包边材质，模拟真机桨叶前缘的防磨蚀金属保护层，提升模型的真实还原度。整体模型完成后经过装配干涉检查，所有叶片与桨毂的结合面完全贴合，无错位、缝隙等问题，模型结构完整，曲面过渡顺滑无破面，可用于航空结构教学展示、螺旋桨气动原理演示、相关场景渲染素材使用，也可作为航空类文创设计的参考模型，八叶的布局设计相比传统四叶、六叶螺旋桨，能够在相同直径下提供更大的推进效率，同时降低运转噪音，建模过程中也充分还原了这一结构的布局特征，保证模型的结构合理性与外观还原度。
