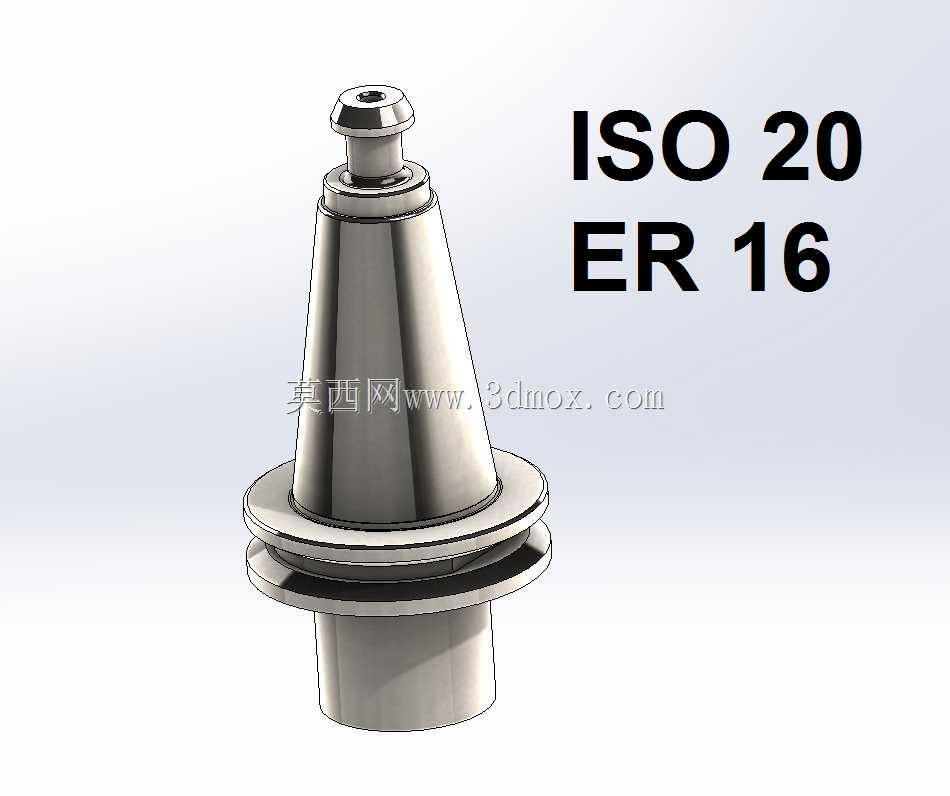

在数控雕铣、小型加工中心的日常加工场景里,这类带牵引螺柱的ISO20规格ER16刀架,是配套2.2kW功率自动换刀主轴的核心配套部件,承担着装夹小径铣刀、钻头、丝锥等切削刀具,实现主轴与刀具刚性连接、自动换刀流程中精准定位抓取的核心作用。从实际加工的工况来看,2.2kW ATC主轴多用于小型金属件精雕、非金属件高速切削、五金小件批量加工场景,换刀频率高、主轴转速普遍能达到万转以上,这就要求刀架本身的锥面贴合精度、动平衡等级、夹持刚性都要匹配高速加工的需求,避免高速运转时出现刀摆、掉刀、锥面贴合不良导致的振纹问题。
从结构设计逻辑来看,这款刀架采用标准ISO20锥度作为与主轴连接的定位基准,锥面的加工精度直接决定了装夹后的同轴度误差,设计时锥面粗糙度需要控制在Ra0.8以内,锥度公差严格遵循ISO标准要求,保证装入主轴锥孔后能实现无间隙贴合,避免切削过程中出现锥面微动磨损。顶部的牵引螺柱结构,是适配自动换刀机构拉爪的核心结构,拉爪通过抓取牵引螺柱将刀架从刀库拉出、装入主轴锥孔,再通过内部拉钉机构拉紧,因此牵引螺柱的外径、螺纹规格、台阶高度都要和对应主轴的拉爪尺寸完全匹配,否则会出现换刀卡滞、拉爪无法抓取、拉紧力不足的问题。
刀架下部的ER16夹头安装位,是通用型ER弹性夹头的标准安装结构,适配ER16规格的全系列弹性夹头,可以夹持直径1-10mm范围内的直柄刀具,夹头锁紧螺母采用标准ER细牙螺纹,锁紧时通过螺母的锥面挤压ER夹头的弹性槽,实现夹头均匀收缩抱紧刀具柄部,这种结构的优势是夹持范围广、换装刀具便捷,只要更换对应内径的ER夹头就能适配不同柄径的刀具,不需要更换整个刀架,能大幅降低加工中的刀具配套成本。
从安装边界尺寸来看,这款刀架的整体长度、法兰盘外径都严格匹配ISO20刀柄的标准尺寸,法兰盘上的定位槽是适配刀库刀夹、主轴端面定位键的结构,安装时定位键嵌入法兰槽内,能传递切削扭矩,避免高速重切削时刀架与主轴出现相对转动,同时保证换刀时刀架的周向角度一致,实现自动换刀的精准对位。设计时需要注意法兰端面与锥面基准的垂直度误差,误差过大会导致刀架装入主轴后出现端面贴合不实,高速运转时产生轴向窜动,直接影响加工面的光洁度和尺寸精度。
在实际选型应用中,这类刀架需要和对应规格的ER16夹头、锁紧螺母配套使用,装配前需要清理锥面、夹头锥面、刀具柄部的切屑和油污,避免杂质进入贴合面导致装夹偏心。日常维护中需要定期检查牵引螺柱的紧固情况,避免螺柱松动导致换刀故障,同时检查锥面是否有磕碰、拉毛的痕迹,若锥面出现损伤需要及时更换,否则会损伤主轴锥孔,造成更高的维修成本。对于高速加工场景,这类刀架在出厂前通常会做动平衡校正,保证在最高工作转速下的振动值控制在允许范围内,避免振动导致的刀具寿命缩短、加工表面质量下降问题。

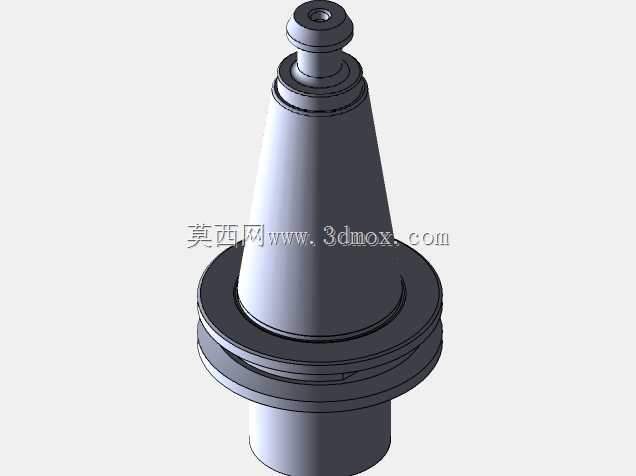

从三维建模的角度来看,构建这款刀架模型时,需要优先保证锥面参数、牵引螺柱尺寸、ER夹头安装位尺寸、法兰定位槽尺寸的准确性,这些尺寸是和主轴、刀库、夹头配合的核心尺寸,一旦出现偏差,模型就失去了实际选型参考、装配校核的价值。建模过程中可以先通过旋转特征构建刀架的主体锥面和柱体结构,再通过拉伸切除构建法兰上的定位槽、牵引螺柱的连接结构,最后细化锁紧螺母的外轮廓、表面防滑槽等细节,建模完成后可以通过装配校核,验证和标准ER16夹头、ISO20主轴锥孔的配合间隙是否符合设计要求,确保模型能直接用于装配模拟、刀库布局校核等实际工程场景。
