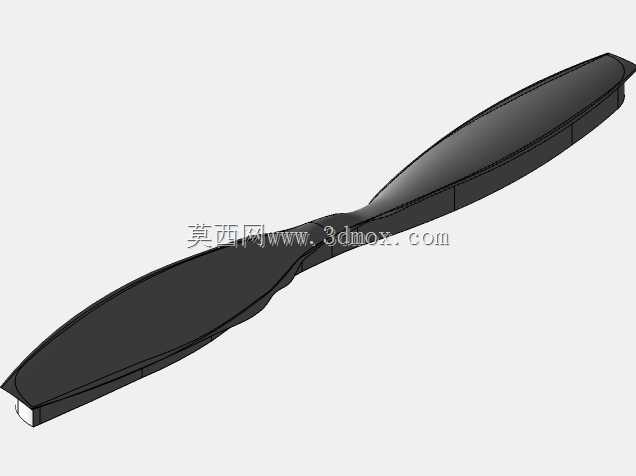

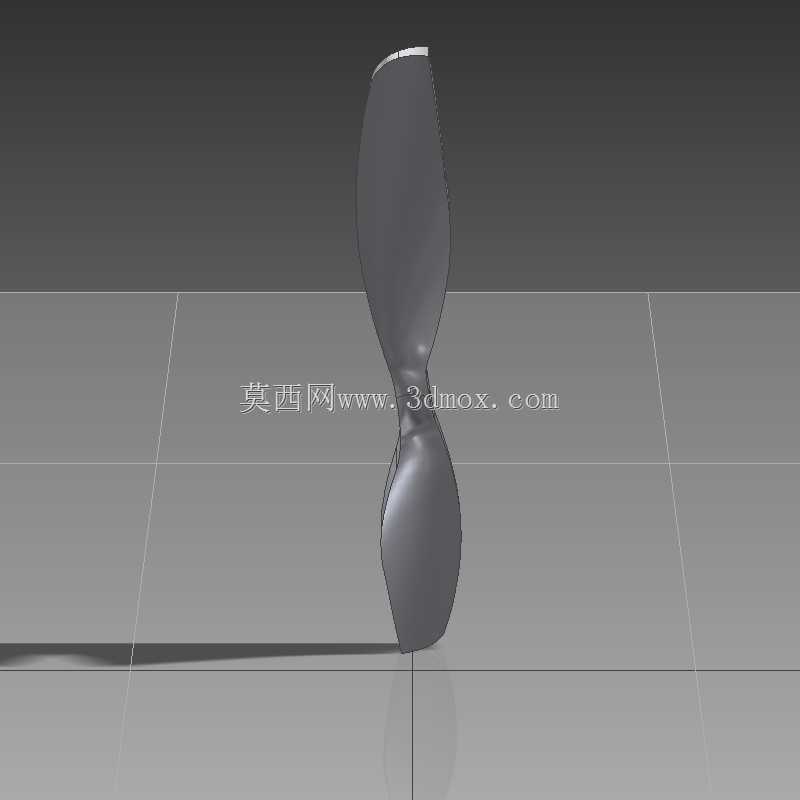

适配F3P室内飞机的10英寸ccw碳螺旋桨模具

航模运动尤其是室内花式飞行领域，对动力系统的重量控制与气动效率有着近乎苛刻的要求，F3P作为室内遥控特技飞机的主流项目，整机起飞重量往往控制在百克级别，螺旋桨作为直接将电机扭矩转化为推力的核心部件，其成型精度、翼型一致性、动平衡表现直接决定了飞行手感与动作完成度。这套螺旋桨成型模具，针对10英寸规格的ccw转向碳质螺旋桨开发，匹配10x3.5的桨距参数，专门适配小拉力级别的室内航模动力配置。

从实际应用场景来看，这类小尺寸碳纤维螺旋桨多用于室内场馆飞行的轻量化特技机，飞行环境无强风干扰，要求螺旋桨在低转速下就能输出足够线性的推力，同时自身重量要尽可能低，避免增加机头转动惯量影响特技动作的响应速度。传统注塑成型的塑料螺旋桨虽然成本低，但翼型精度差、重量偏大，高速转动时容易出现形变导致推力损失，而碳纤维材质的螺旋桨凭借更高的比强度，能在更薄的桨叶厚度下保持足够的结构刚度，成型过程完全依赖模具的型腔精度来保证桨叶的气动外形。

设计这套模具时，首先要考虑的是桨叶的翼型曲面连续性，ccw转向的螺旋桨在旋转时，两个桨叶的安装角、弦长分布、扭转角梯度必须完全对称，否则成型后的螺旋桨会出现明显的动平衡问题，装机后会引发电机振动，不仅浪费动力输出，长时间振动还会导致航模机身结构松动、电子元器件接触不良。模具的分型面沿着桨叶的最大轮廓线设置，避免在桨叶的工作面产生合模线毛刺，减少后续打磨修整的工作量，毕竟碳纤维制品成型后修整过度很容易破坏纤维铺层结构，降低桨叶的结构强度。

尺寸边界上，这套模具成型的螺旋桨总直径为10英寸，对应桨距为3.5英寸，也就是螺旋桨每旋转一圈理论前进距离为3.5英寸，这个参数匹配的是KV值在1800-2500区间的小型外转子无刷电机，适配2S锂电池的动力配置，刚好满足F3P室内飞机的拉力需求。模具的型腔深度严格对应桨叶的厚度分布，从桨根位置到桨尖位置，厚度逐步递减，桨根位置保留足够的结构厚度来承受电机输出的扭矩，避免大油门起飞时桨根断裂，桨尖位置做了薄化处理，减少旋转时的空气阻力，同时降低桨尖涡带来的能量损耗。

模具的支柱定位结构设计在桨毂中心位置，合模时通过定位支柱保证上下模的同轴度，避免成型后的螺旋桨出现安装孔偏心的问题，安装孔的尺寸适配常用的3mm、3.17mm两种航模电机输出轴规格，成型后不需要二次扩孔就能直接压装到电机轴上。考虑到碳纤维预浸料的成型工艺特性，模具的型腔表面做了高光抛光处理，减少树脂脱模时的粘附力，同时保证成型后的桨叶表面光滑，降低飞行时的摩擦阻力。排气槽的设置沿着桨叶的轮廓边缘分布，避免合模加压时型腔内残留空气导致桨叶表面出现缺胶、气泡等缺陷，每一处排气槽的深度都控制在0.02mm以内，既可以顺利排出空气，又不会让树脂溢出形成难以清理的飞边。

从实际成型效果来看，使用这套模具制作的碳螺旋桨，单桨重量可以控制在3g以内，相比同规格的注塑塑料桨减重超过40%，桨叶的翼型精度误差可以控制在0.1mm以内，动平衡表现优异，装机后油门线性度好，做吊机、滚转、侧飞等特技动作时推力响应迅速，不会因为桨叶形变导致推力波动。针对室内飞行的碰撞场景，模具成型的桨叶在桨根位置做了局部加强的纤维铺层导向，即使飞行中碰到场馆墙面或者障碍物，也不会出现桨叶直接断裂的情况，轻微形变后可以快速恢复，大幅提升了螺旋桨的使用寿命。

在模具的结构设计上，还考虑了小批量生产的操作便捷性，上下模采用导柱定位，不需要复杂的锁模结构，使用简单的台钳加压就可以完成固化过程，适合航模工作室或者个人爱好者小批量制作螺旋桨使用，不需要配套大型的模压设备，降低了小规格碳桨的制作门槛。模具的边角位置都做了圆角过渡处理，避免操作时划伤操作人员，合模面的平整度控制在0.01mm以内，合模后不会出现溢料问题，成型后的桨叶只需要简单去除边缘的轻微飞边就可以直接使用，不需要大量的后期打磨工作，有效提升了螺旋桨的制作效率。
