特斯拉4680规格圆柱锂电池结构设计

　　在新能源动力系统的结构设计环节，圆柱电芯的尺寸边界直接决定了电池包的成组效率、散热路径规划以及整车底盘的空间利用率，本次呈现的4680规格圆柱电芯结构，是当前大圆柱动力电池技术路线下的典型结构形态。从实际工程应用场景来看，这类电芯主要适配纯电动乘用车的底盘电池包集成、固定式储能电站的模组搭建、轻型电动运载工具的动力源配置等场景，相比传统小尺寸圆柱电芯，其更大的单体容量能够有效减少电池包内的电芯数量，降低BMS采样链路的复杂度，同时减少结构件的连接点位，提升整包的结构可靠性。

　　从功能特性层面来看，该电芯采用全金属密封外壳结构，圆柱形的壳体形态本身具备优异的抗内压能力，能够适配电芯在充放电过程中产生的微量膨胀形变，避免方形电芯常见的鼓包导致的极片错位问题。壳体顶部集成了一体化的泄压防爆结构，当电芯内部出现热失控征兆、内部压力超过阈值时，泄压结构会定向开启释放压力，避免电芯发生剧烈爆炸，这一结构设计直接关系到电池系统的安全冗余，在建模过程中需要严格保证泄压槽的深度、位置与壳体壁厚的匹配关系，避免加工过程中出现应力集中导致的壳体提前破损。

　　设计思路上，该电芯的尺寸参数经过多轮成组仿真验证，直径46mm的规格能够在径向散热效率和单体容量之间找到最优平衡点——直径过小会导致单体容量偏低，成组后零部件数量过多；直径过大则会导致电芯内部散热路径过长，核心区域热量难以导出，增加热失控风险。80mm的高度设计则充分适配当前主流纯电车型的底盘电池包安装空间，能够在垂直方向上最大化利用底盘与乘员舱地板之间的预留间隙，同时兼顾模组端板的结构强度设计，避免电芯高度过高导致成组后整体抗挤压能力下降。

　　在安装边界层面，该电芯的圆柱外壁是成组过程中的主要定位基准，建模时严格保证了圆柱面的圆度公差，确保在自动化装配线上，电芯能够顺利插入模组的定位孔位，不会出现卡滞问题。电芯的正负极极柱分别设置在壳体的上下两端，端面的平面度公差控制在合理范围内，保证后续激光焊接连接片时，焊接间隙均匀一致，避免虚焊、过焊等工艺缺陷。壳体表面的光滑金属外壁无需额外设置定位凸台，成组时可以通过结构胶直接与冷却板、固定支架粘接，配合侧面的膨胀缓冲垫，吸收电芯循环过程中的径向膨胀量，保证整个生命周期内模组结构的稳定性。

　　从结构设计的细节来看，电芯顶部的卷边密封结构是建模过程中的重点难点，卷边位置需要同时实现壳体与顶盖的机械固定、绝缘密封以及导电连接的多重功能，卷边的圆弧半径、叠层压紧量都需要匹配实际的封装工艺参数，既不能因为压紧量过大导致内部绝缘层破损，也不能因为压紧量不足导致密封失效、电解液渗漏。壳体底部的成型圆角同样经过结构优化，避免直角位置在受到冲击时出现应力集中开裂的问题，同时圆角尺寸也不会占用过多的内部有效空间，保证电芯内部的极片卷绕空间最大化，提升单体的能量密度。

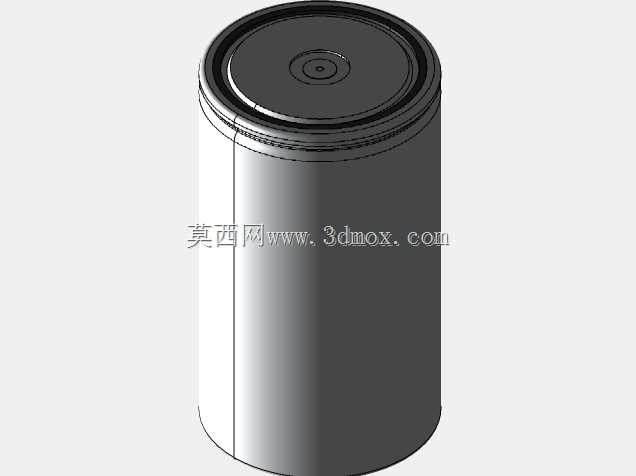

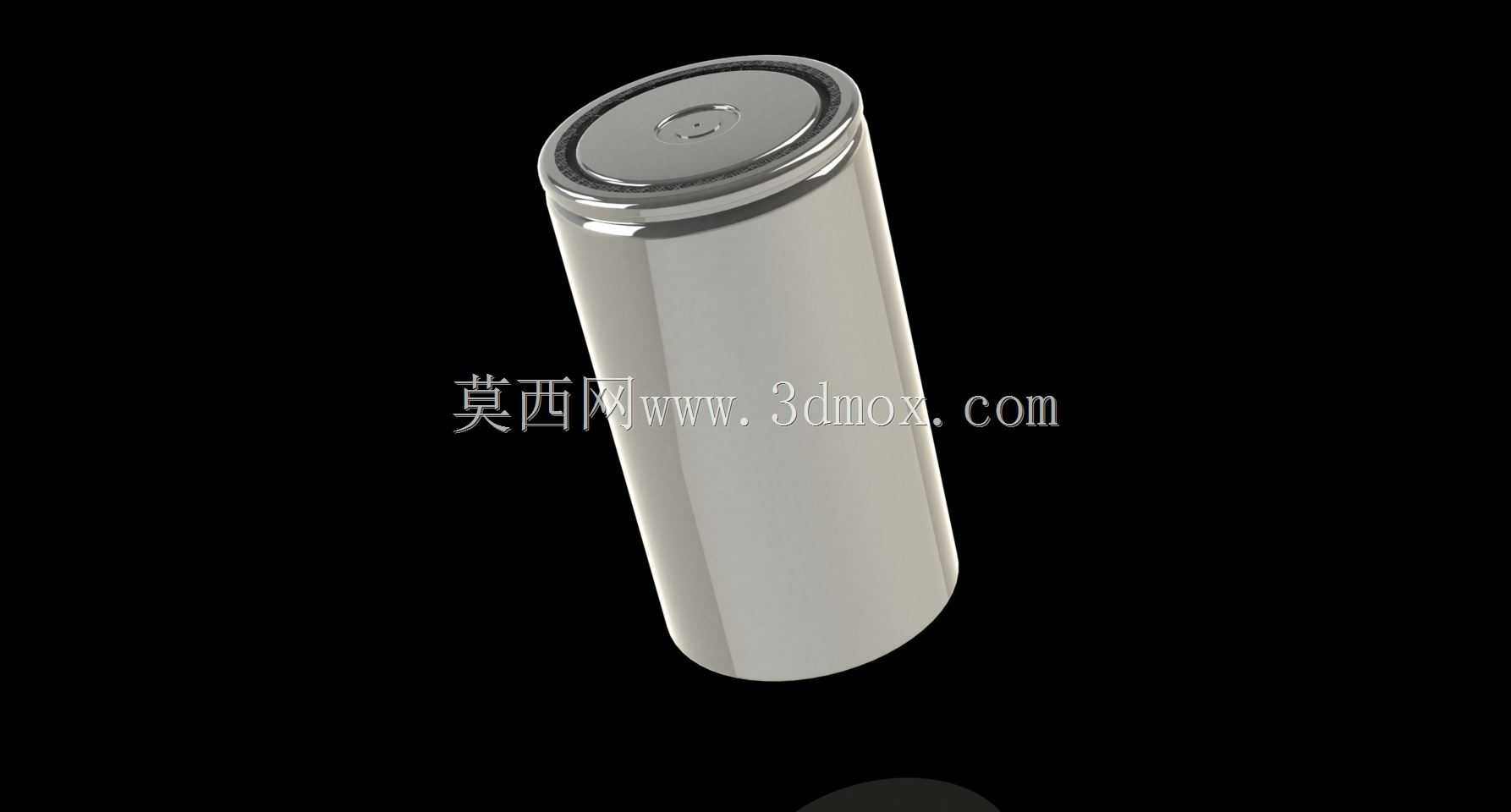

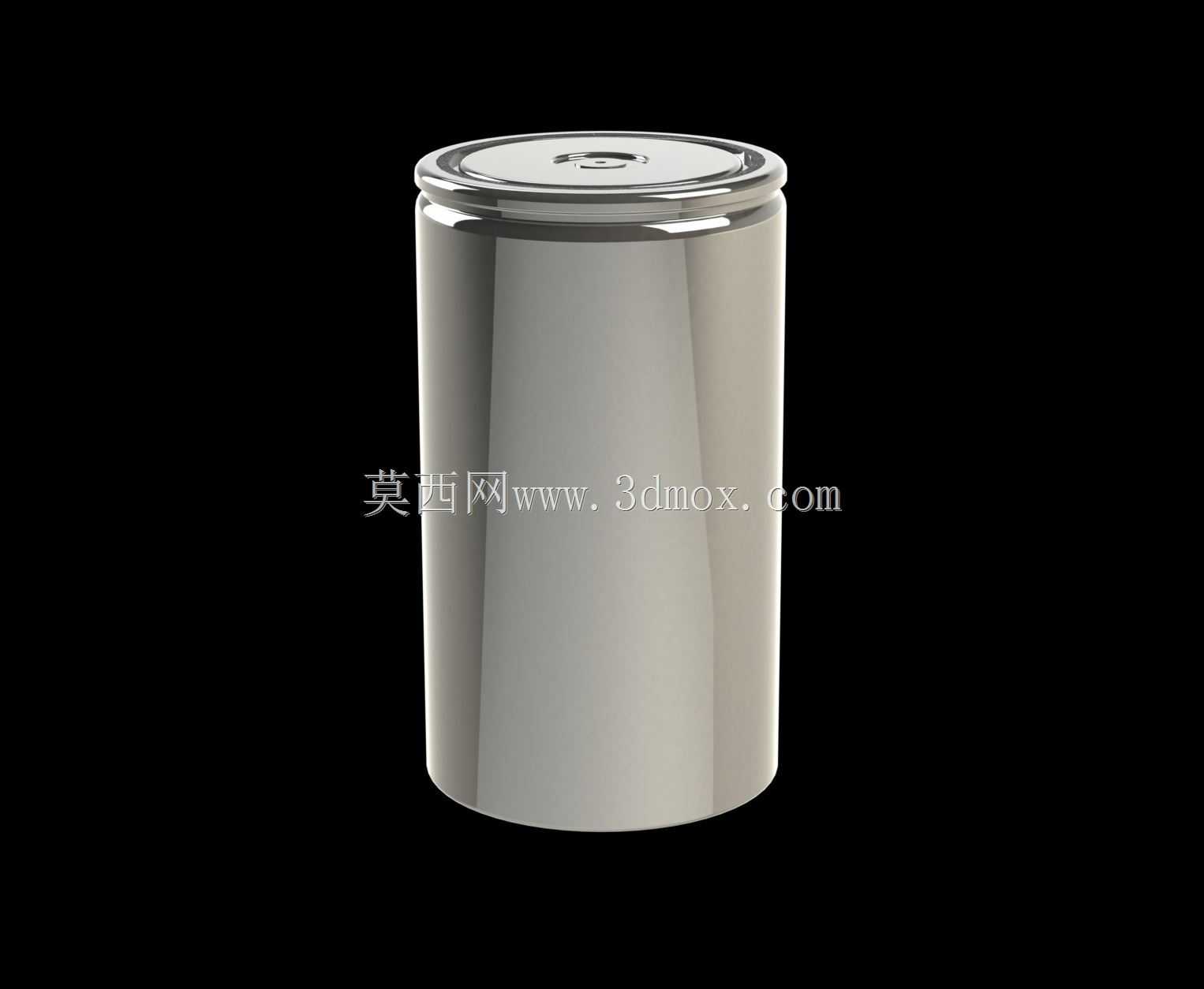

　　在实际的电池包设计工作中，这类标准化的电芯三维模型是整个电池系统设计的基础数据源，工程师可以基于该模型开展模组的结构设计、冷却流道的仿真分析、电池包的碰撞安全模拟、装配工艺的路径规划等一系列工作，精准的尺寸模型能够有效减少后续设计迭代的次数，避免因为电芯尺寸偏差导致的整包设计返工。同时，该模型的外观结构还原了量产电芯的真实表面质感与结构细节，能够用于产品展示、装配培训、技术方案演示等多个场景，帮助相关从业者快速理解大圆柱电芯的结构特征与设计逻辑。
