手动小型管材折弯加工装置结构设计

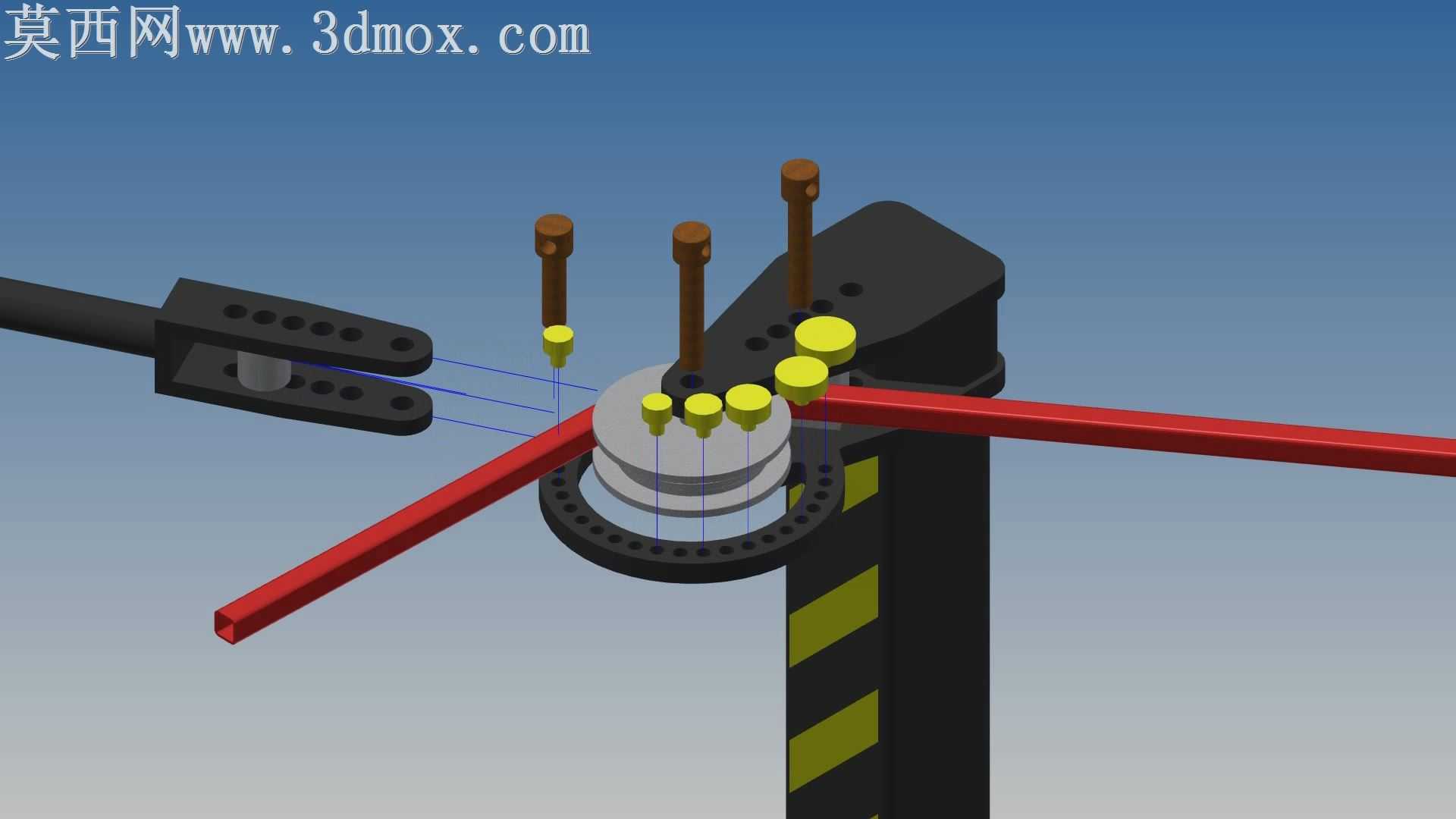

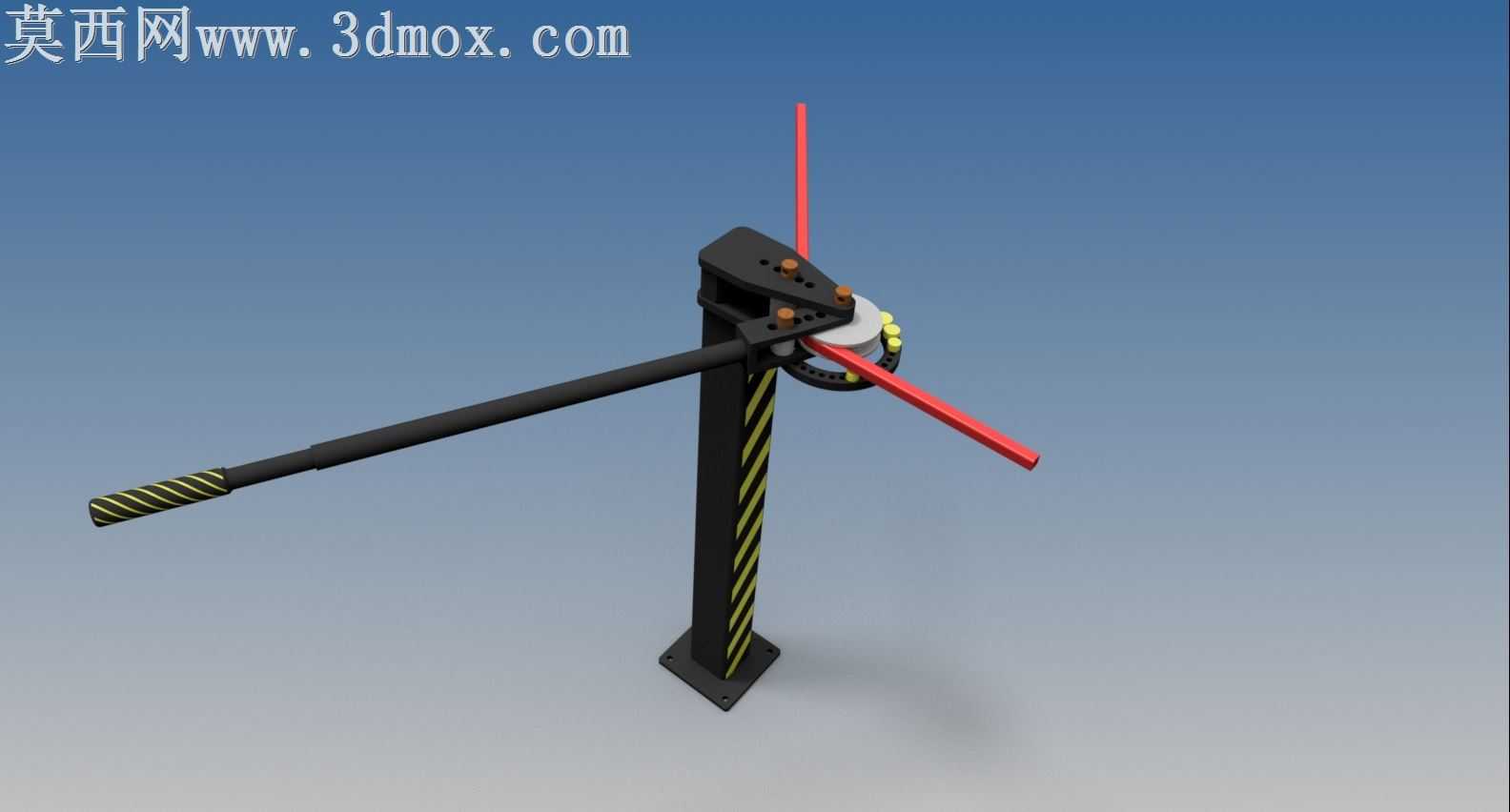

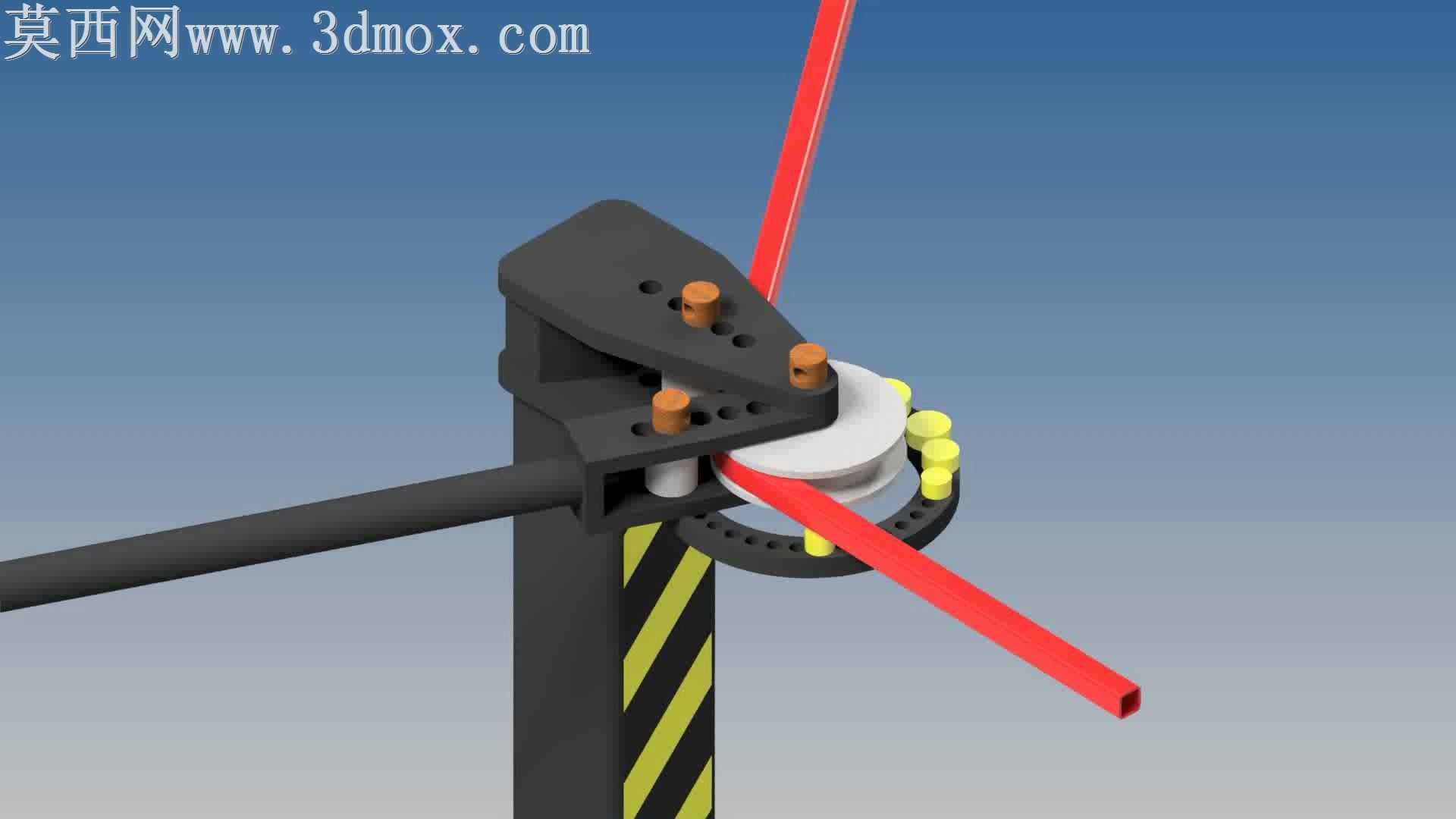

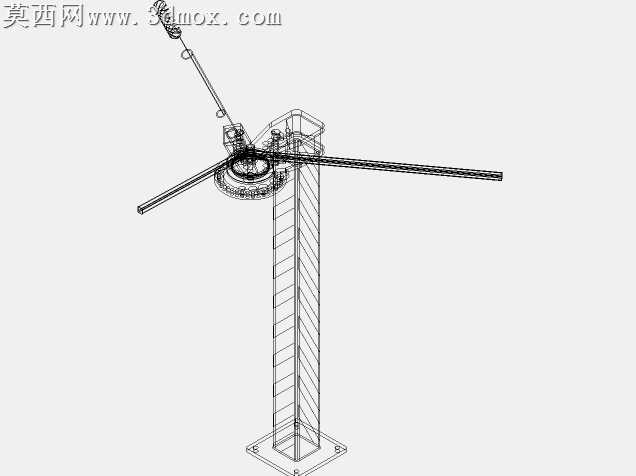

该三维模型为手动式小型弯管加工装置，整体采用三维建模软件完成全参数化结构设计，建模过程中对各零部件的装配公差、运动干涉进行了逐一校验，确保各活动部件可顺畅完成弯管作业的全行程动作。模型渲染阶段采用哑光工业金属材质搭配警示标识纹理，对装置的立柱、折弯转盘、夹紧模块、定位组件分别赋予对应材质属性：主体承载立柱采用磨砂黑碳钢材质，表面添加黄黑斜纹警示贴效果还原真实工业设备的视觉特征，折弯操作手柄采用硬质哑光工程塑料材质，铜质调节旋钮赋予金属铜的抛光质感，待加工管材分别赋予黑色硬质金属管与红色方形空心管的材质效果，转盘定位销采用亮黄色工程塑料材质，通过不同材质的区分清晰展现装置各部分的功能分区。结构设计上，装置采用立式立柱承载结构，底部为垂直固定的方形立柱作为承载基体，上部安装可绕中心轴旋转的折弯转盘，转盘边缘设置环形刻度槽与多组定位孔，可通过插入黄色定位销来限定折弯角度，满足不同折弯角度的加工需求；夹紧模块采用多螺栓可调式结构，通过三颗铜质调节旋钮控制压块的压紧力度，可适配不同管径的圆形、方形管材装夹，装夹时压块贴合管材外壁避免折弯过程中管材出现滑脱、变形凹陷的问题。设计思路围绕小型化、易操作、教学演示属性展开，整体结构无需外接动力源，仅通过手动扳动操作杆即可带动转盘旋转完成管材折弯，既可以作为五金维修、小型管道安装场景的实用加工工具，也可作为机械结构教学的演示教具，直观展示手动弯管设备的工作原理与机械传动逻辑；建模过程中对所有活动连接部位都做了间隙预留，还原真实设备的装配关系，转盘与立柱中心轴的配合、夹紧块的滑动行程、操作杆的力臂长度都经过合理测算，保证手动操作时的施力合理性，避免出现力臂过短导致操作费力、或是结构强度不足导致折弯时部件变形的问题，整体模型结构完整，细节还原度高，可直接用于结构展示、教学演示或小型手动工具的设计参考。
